Назначение

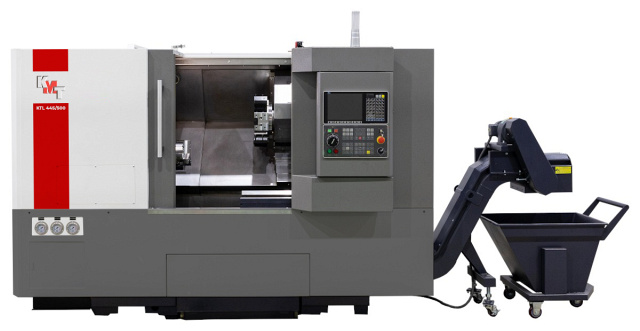

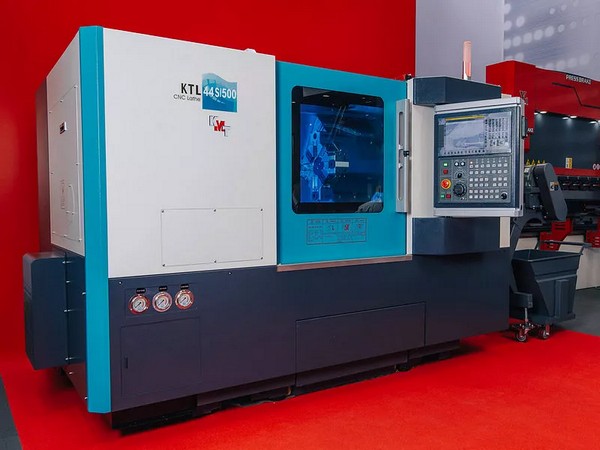

Токарные станки с наклонной станиной серии KTL-D применяются для получистовой и чистовой обработки* наружных и внутренних поверхностей деталей типа тел вращения.

* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.

Основные операции:

точение;
отрезка и торцевание;
сверление;
нарезание резьбы;
растачивание отверстий.

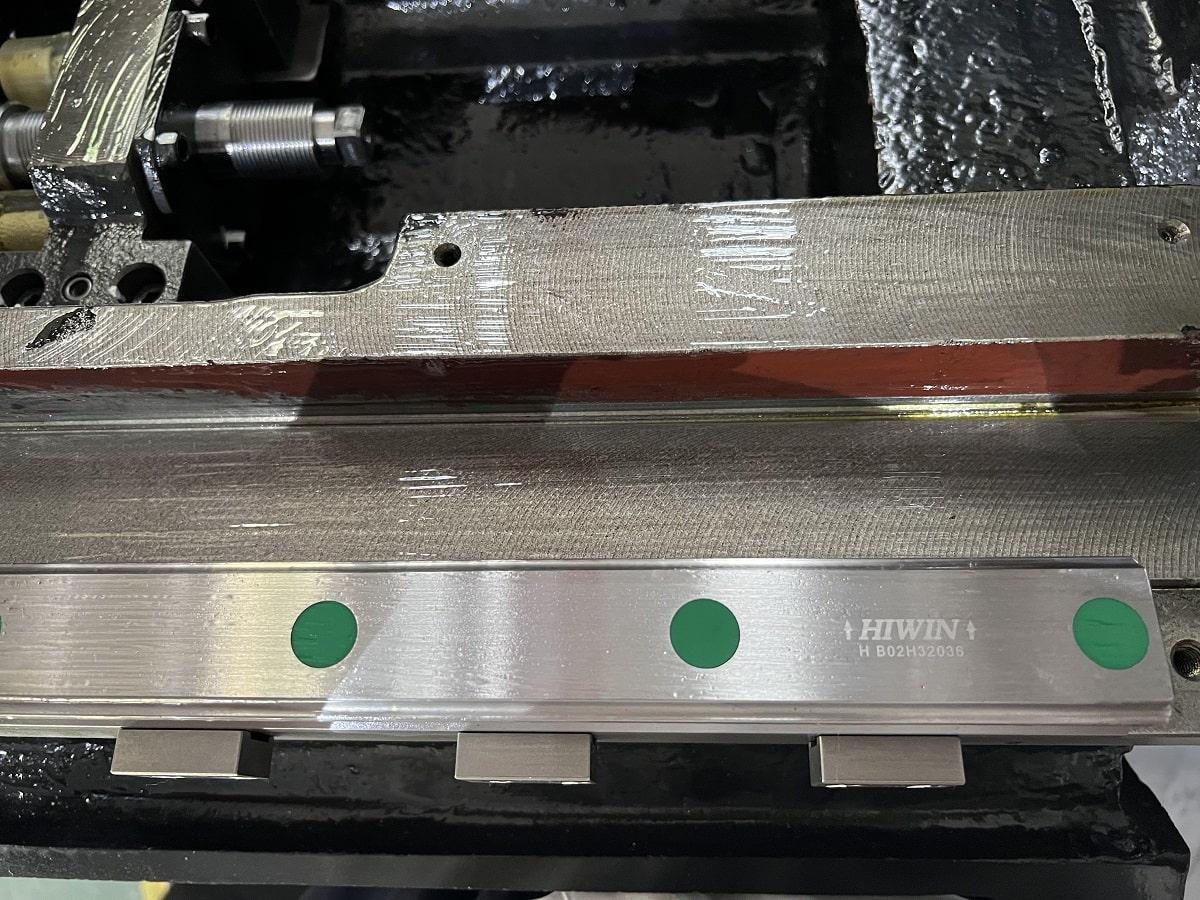

Благодаря использованию линейных направляющих HIWIN / THK из Японии - увеличивается точность обработки деталей и скорость перемещения основных узлов станка.

Область применения

Токарные станки с ЧПУ KMT KTL-D нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности.

Автомобильная промышленность

Приборостроение

Машиностроение

Авиационная промышленность

Двигателестроение

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Конструктивные особенности

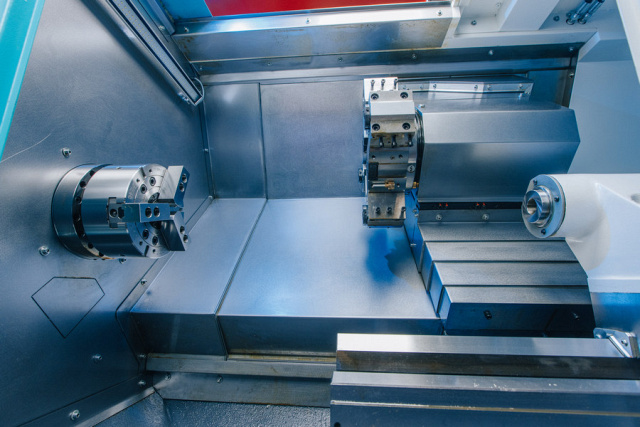

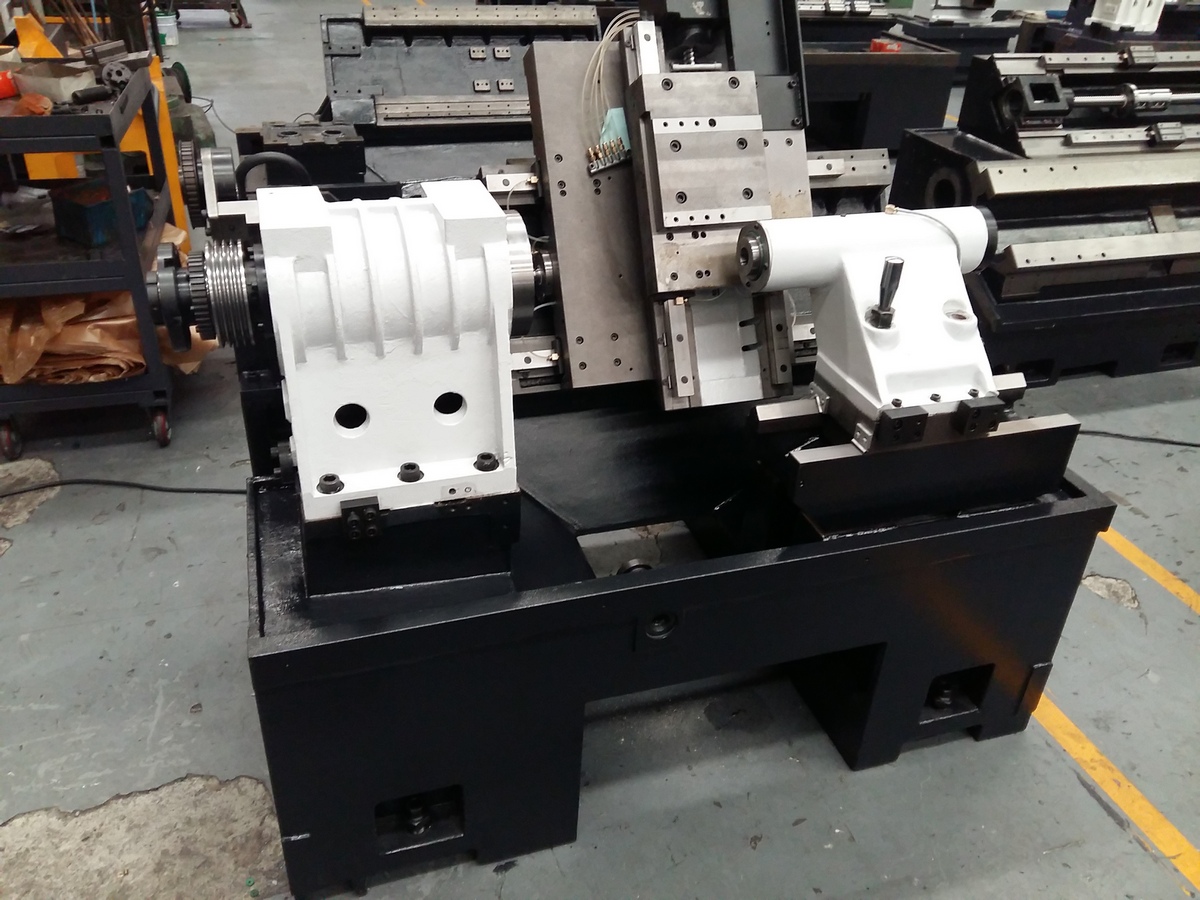

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Мощность главного привода 11 / 15 кВт.

Промышленная система ЧПУ LCD монитор 10,4 дюймов;
+2-3 оси управления (память 8G);
Внешний модуль ПЛК и ввода-вывода;
Поддержка высокоточного кодирования;
Поддержка полностью замкнутого контура управления;
8000 об/мин высокоскоростное жесткое нарезание резьбы;
Поддержка протокола шины NCUC, M3, Ethercat.

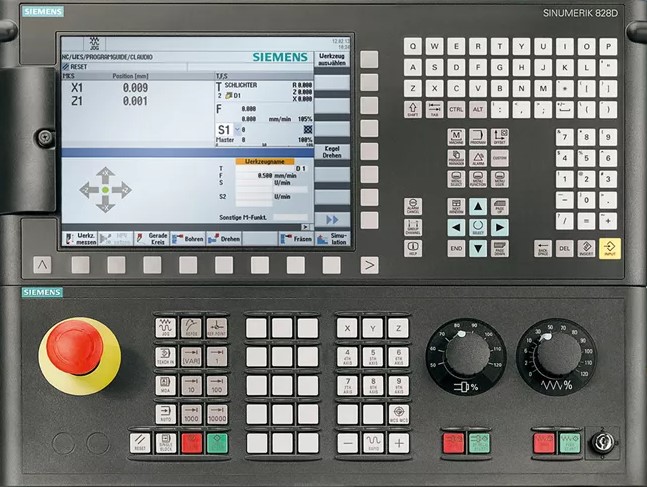

Мощность главного привода 12 / 18 кВт.

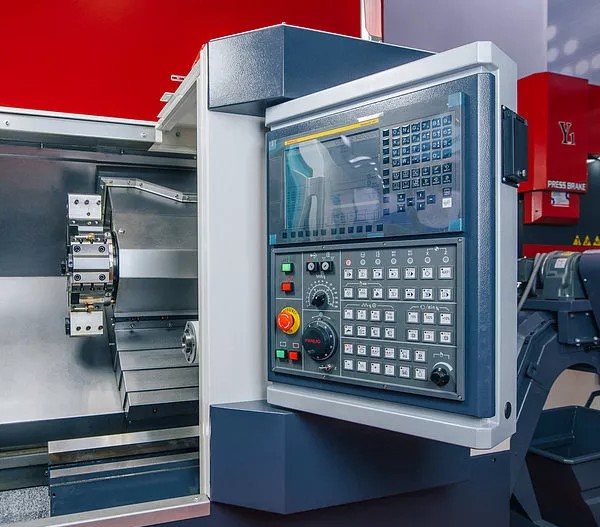

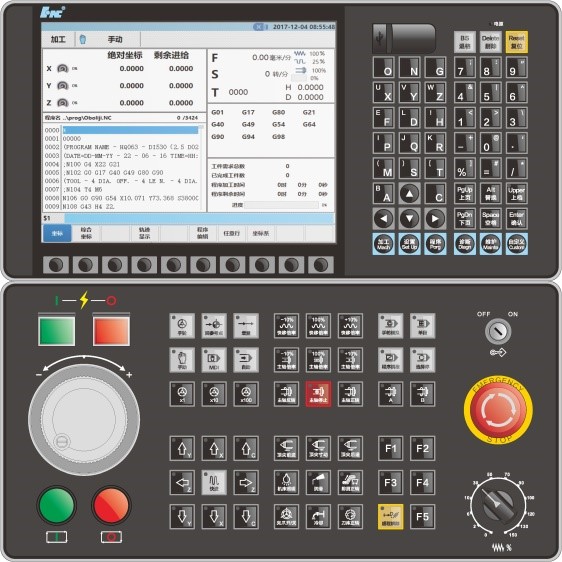

Изысканная и надежная система ЧПУ.
Система ЧПУ оборудована популярным новейшим коммуникационным портом, картой CF, портом USB и сетевым портом, находящимися на передней панели для удобного использования. Во время использования карты CF можно закрыть защитную крышку.
Функция передачи данных.
Литая панель управления изготовлена из магниевого сплава.

Мощность главного привода 11 / 14,3 кВт.

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

Гидравлическая револьверная головка на 8 позиций, время смены инструмента - 0,3 сек.

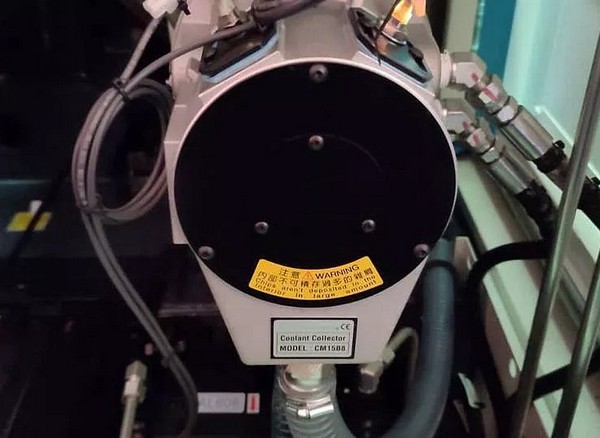

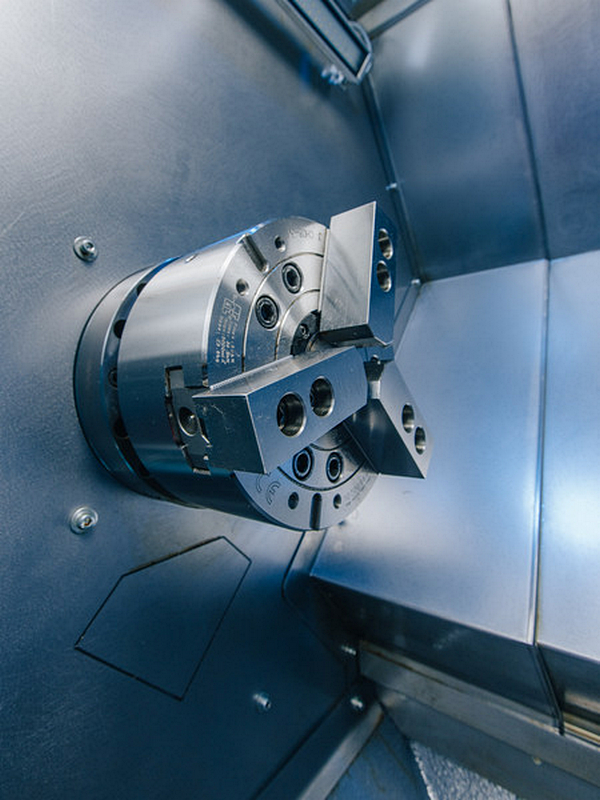

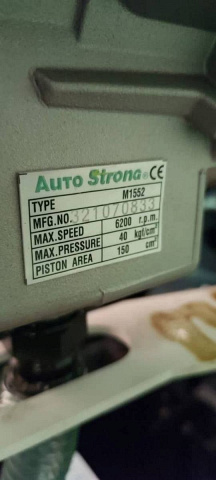

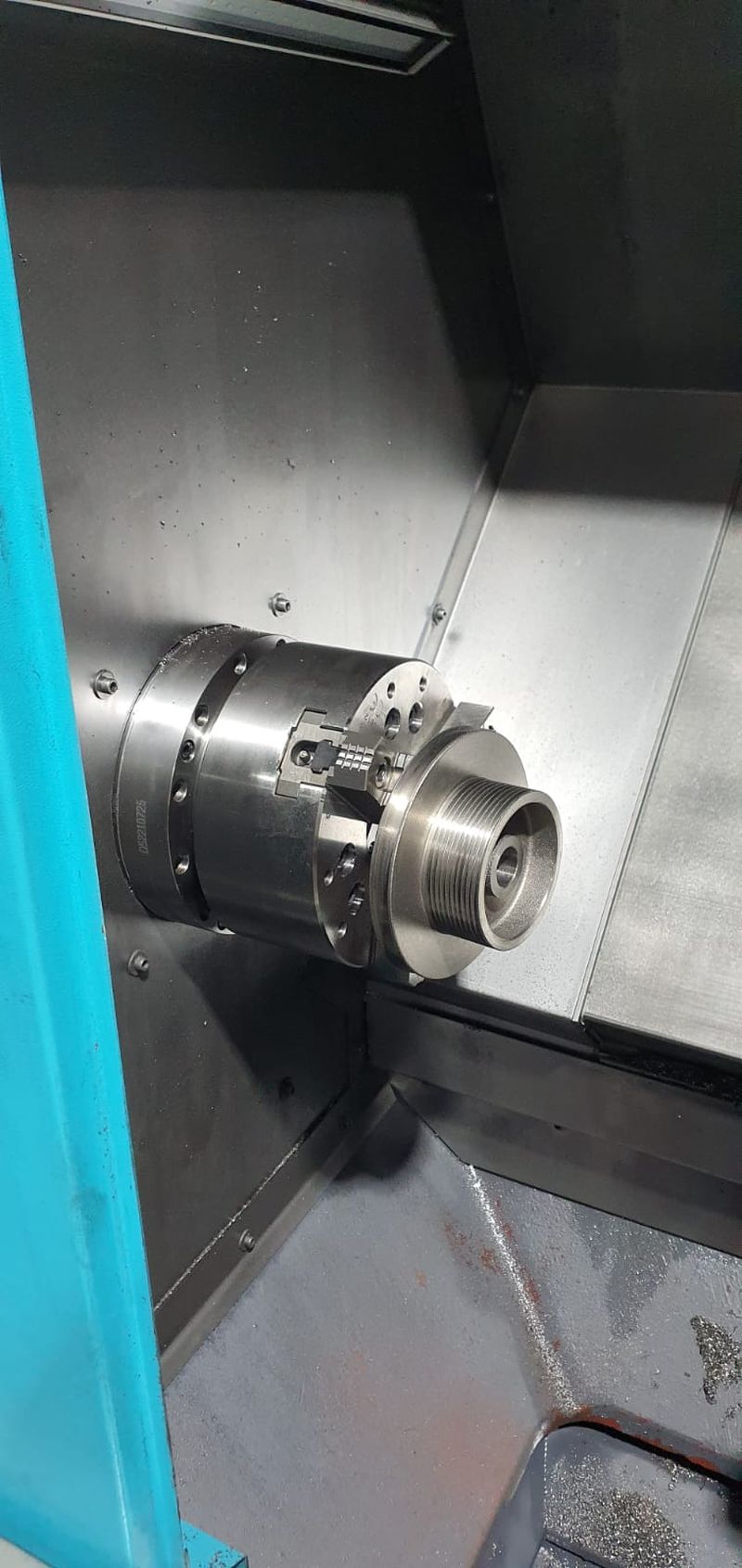

Гидравлический патрон AutoStrong (Тайвань) применяется для зажатия заготовки в процессе обработки.

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие.

Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках шпиндель обладает высокой жесткостью и точностью

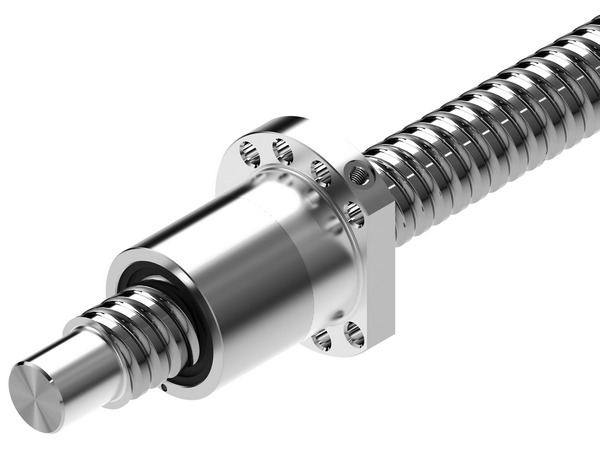

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.

К каждой гайке ШВП подведена трубка импульсной смазки.

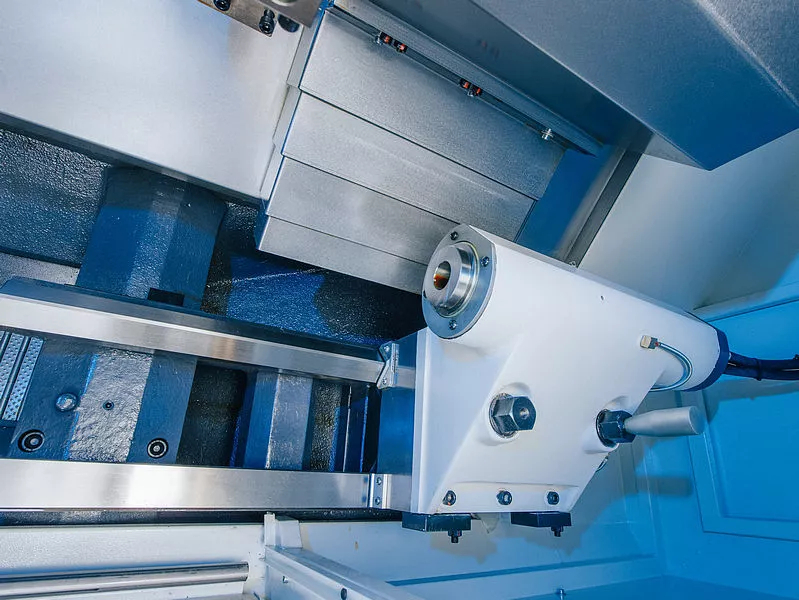

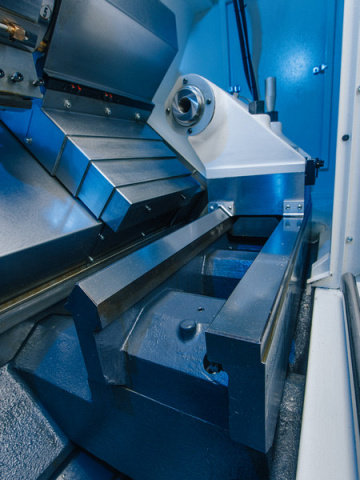

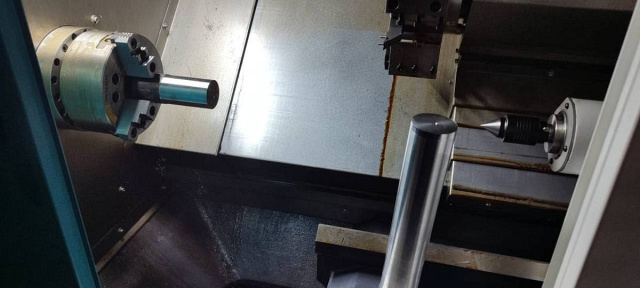

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

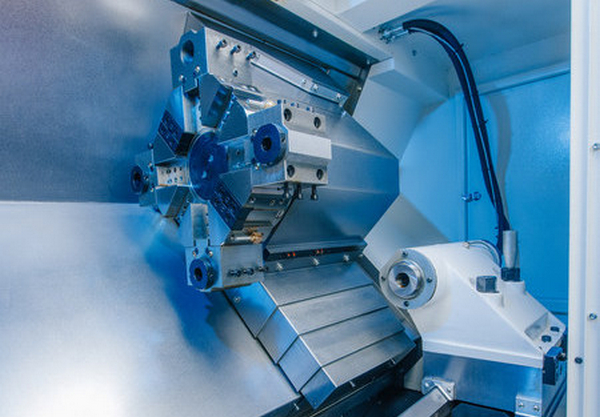

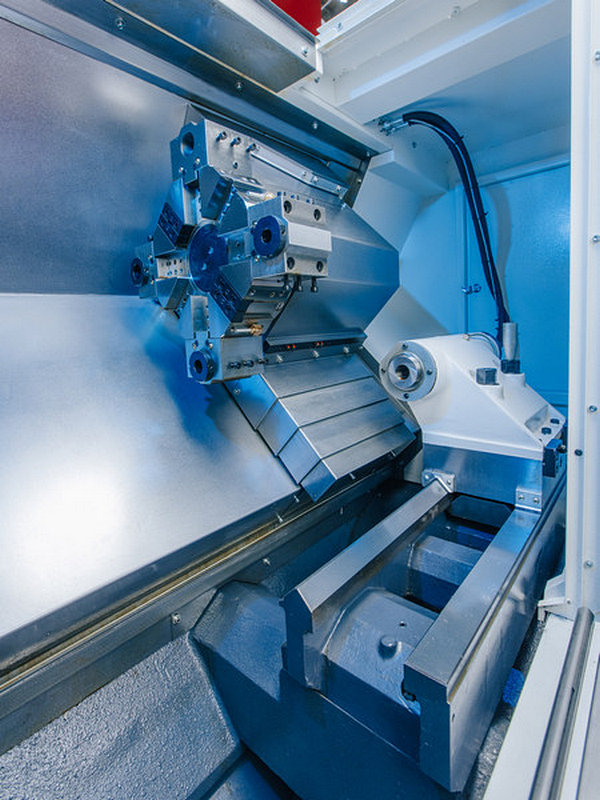

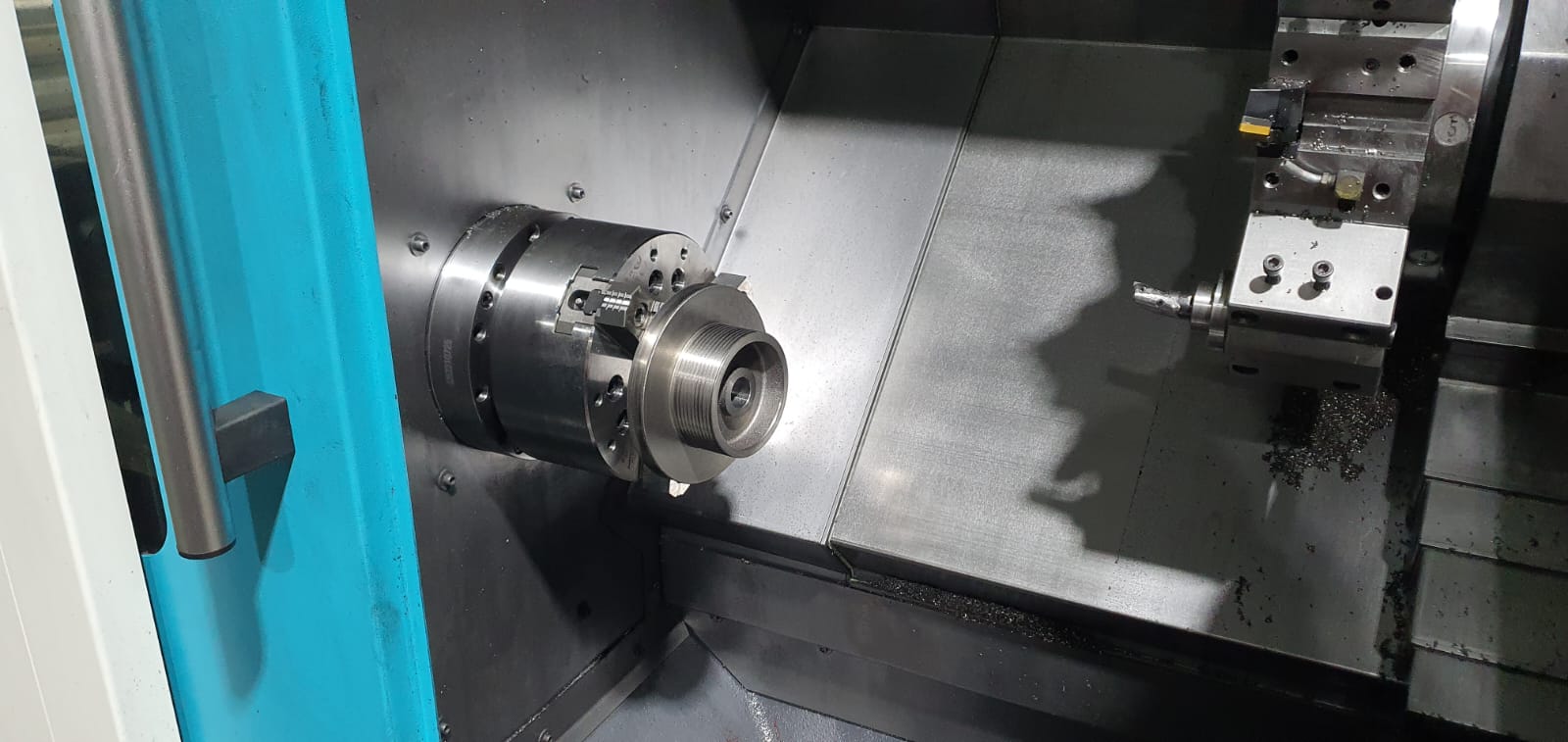

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. Время смены инструмента 0,3 с.

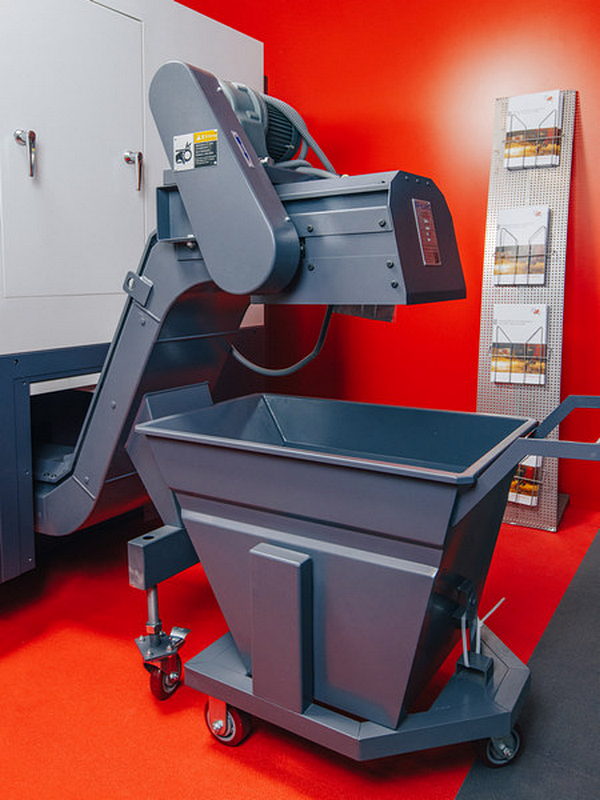

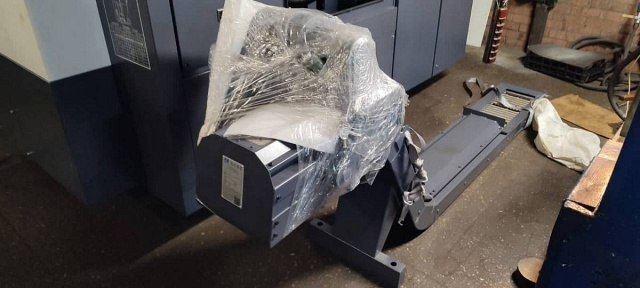

В стандартной комплектации встроен конвейер ленточного типа. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.
