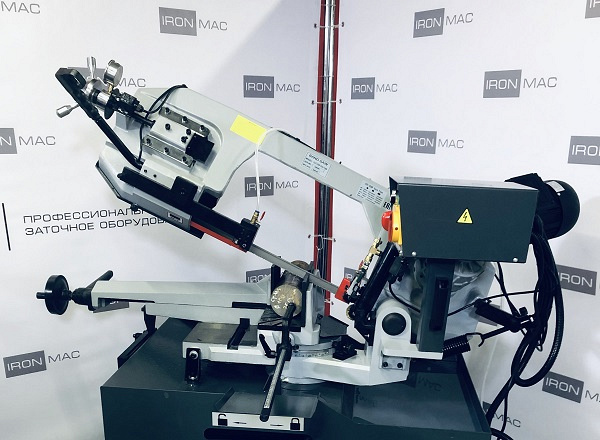

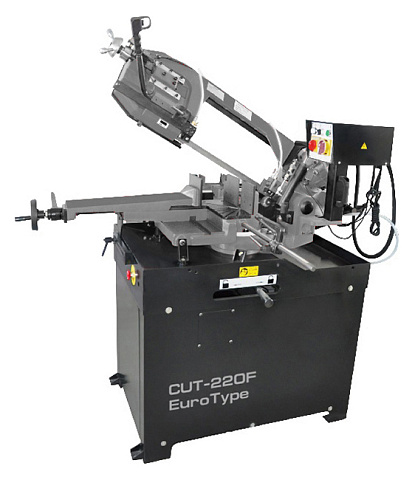

Ручной ленточнопильный станок TRIUMPH TBH-220F Euro Type

TRIUMPH
ГерманияГермания
203 099 р
192 948 р
Связь с ведущим специалистом

Распил заготовок: до 220 мм

Производительность: до 150 резов в смену (стальной пруток Ø 100 мм)

Поворотная рама: до 60º

Вес: 264 кг

Преимущества 3

Поворотная пильная рама, в сравнении с поворотными тисками, позволяет производить распил под углом до 60 градусов без перемещения заготовки в пространстве

Быстрозажимные тиски по системе TRUE-LOCK, регулируемые рукояткой

Гидравлический демпфер способствует плавному опусканию пильной рамы, по сравнению с одноклассниками других производителей, где рама опускается только за счет собственного веса

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

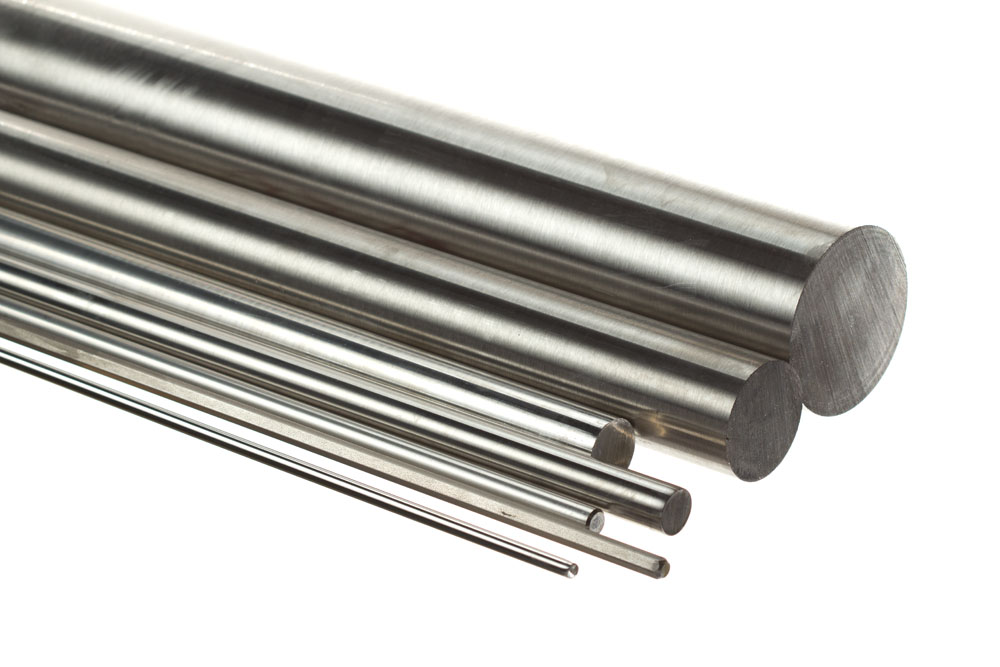

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

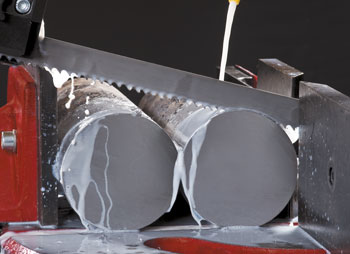

СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ОПУСКАНИЕ ПИЛЬНОЙ РАМЫ И РЕЗКА

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

ЦЕЛЬНОЛИТАЯ ПИЛЬНАЯ РАМА

Позволяет максимально гасить возникающие в процессе резания вибрации, тем самым продлевая срок службы инструмента и станка в целом.

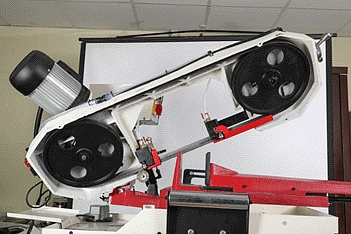

ВЫСОКОКАЧЕСТВЕННЫЕ ЗАКАЛЕННЫЕ ШКИВЫ

Обеспечивают долгий срок службы станка и инструмента.

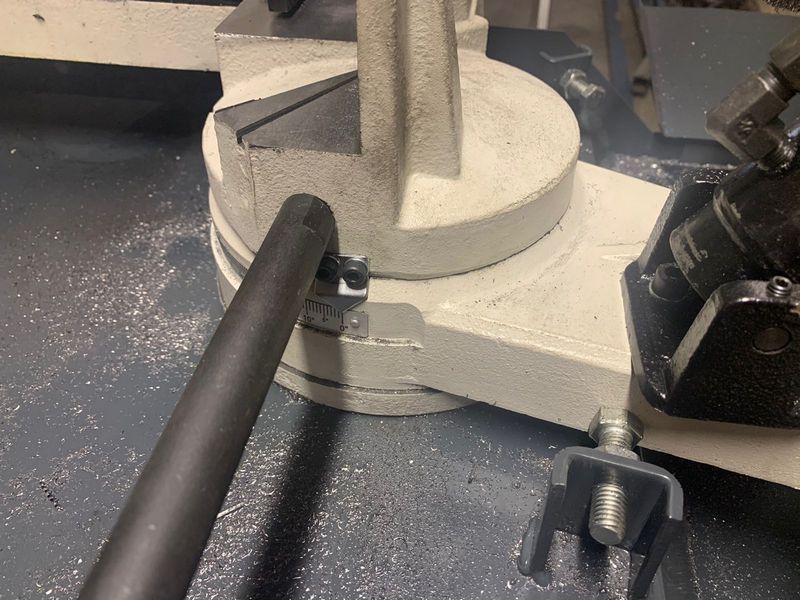

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА

До 60° в одну сторону и до 45° в другую позволяет осуществлять распил заготовок под углом без перемещения заготовки. Основание рамы оснащено удобным транспортиром.

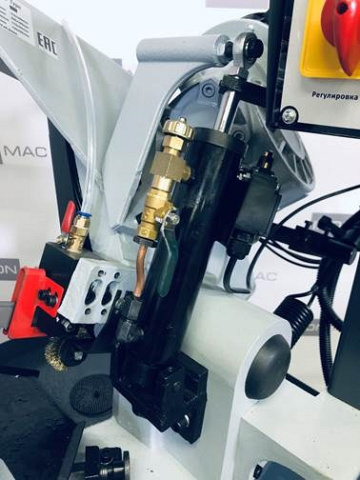

ГИДРАВЛИЧЕСКИЙ ПРИВОД ОПУСКАНИЯ ПИЛЬНОЙ РАМЫ

Позволяет регулировать скорость подачи при резании.

ЛИНЕЙКА С УПОРОМ

Для отмера заготовок.

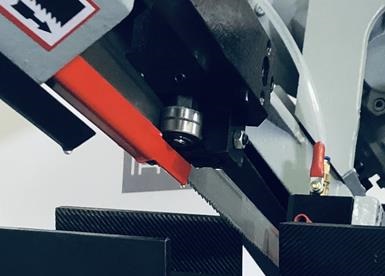

ДВУХРЯДНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ

На направляющих ленточного полотна.

СТОЛ ОБОРУДОВАН НАПРАВЛЯЮЩИМ РОЛИКОМ

Для удобства перемещения заготовки и оснащения станка дополнительными рольгангами.

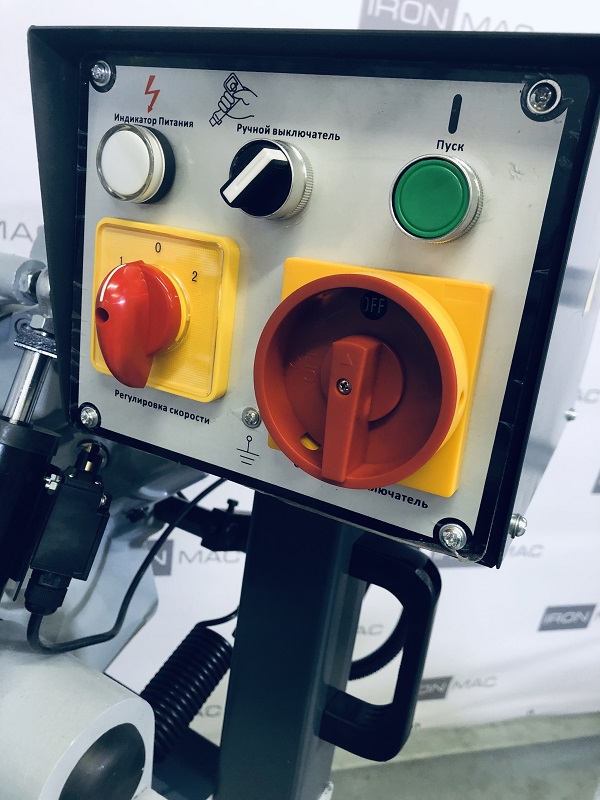

2 СКОРОСТИ ВРАЩЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА

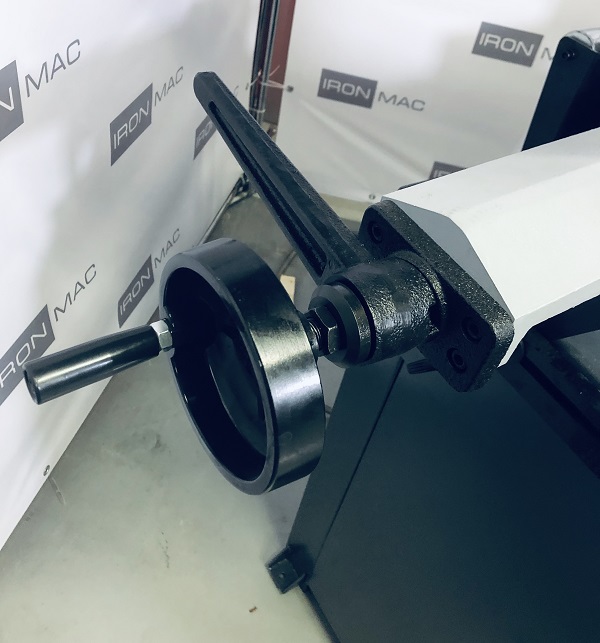

МЕХАНИЧЕСКИЙ РЕГУЛЯТОР НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА

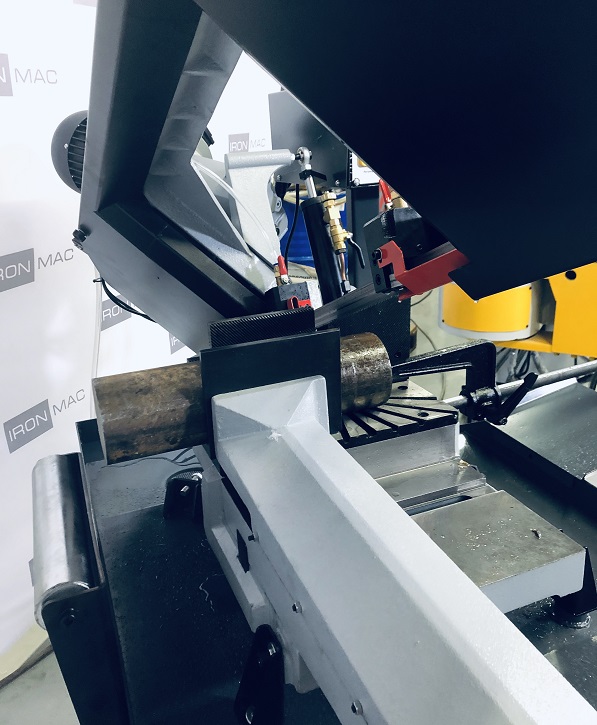

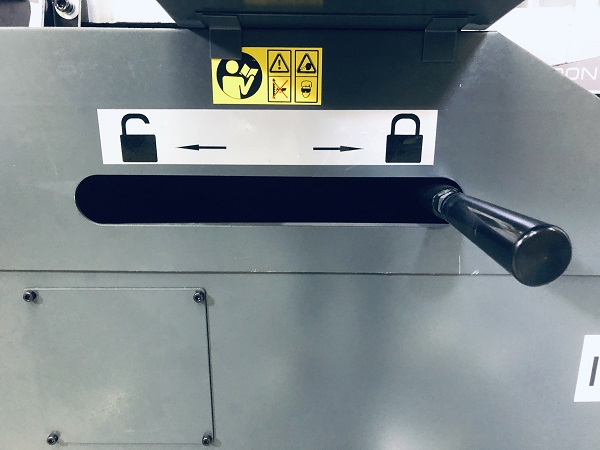

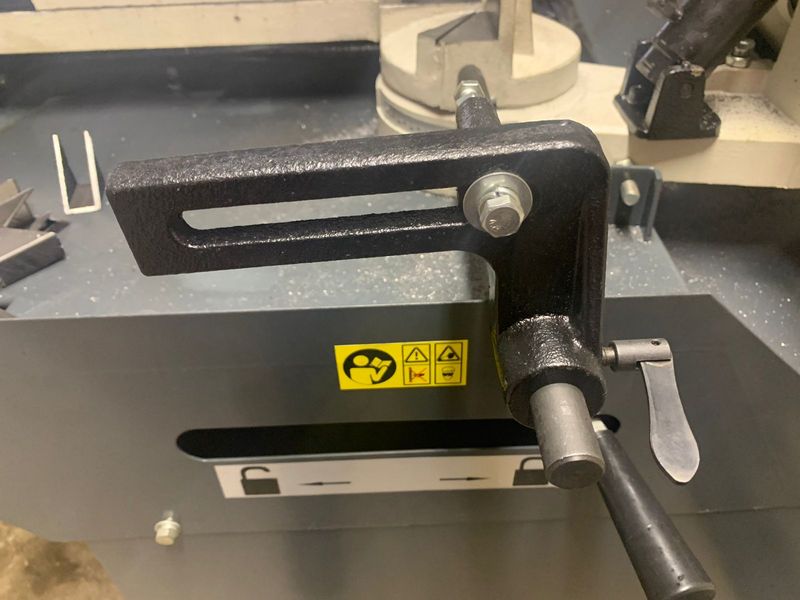

БЫСТРОЗАЖИМНЫЕ ТИСКИ

ЩЕТКИ ДЛЯ ОЧИСТКИ ЛЕНТОЧНОГО ПОЛОТНА

ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ СОЖ



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


Система подачи СОЖ.

Магнитный выключатель.

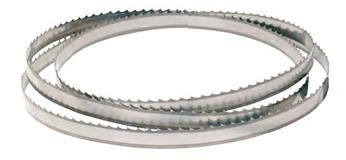

Полотно ленточной пилы М42 – 1 шт.

Инструмент для обслуживания станка.

Механический упор с линейкой для отмера заготовок.

Поворотная пильная рама.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Рольганги
Дополнительные ленточные полотна

Гидравлическое масло

СОЖ

Модель

TBH-220F Euro Type

Тип

ручной

Регулировка подачи

гидроцилиндр

Поворот

пильная рама

Зажим заготовки

механически

Распил круг 90°, мм

220

Распил квадрат 90°, мм

220 х 220

Распил прямоугольник 90°, мм

260 х 110

Распил круг 45°, мм

150

Распил квадрат 45°, мм

145 x 145

Распил круг 60°, мм

90

Распил квадрат 60°, мм

85 x 85

Тип привода

редуктор

Скорость полотна, м/мин

36 / 72

Размеры полотна, мм

27 x 0,9 х 2450

Мощность двигателя, кВт

1,1

Габаритные размеры

Длина, мм

1450

Ширина, мм

570

Высота, мм

1040

Вес, кг

264
