Реймусовый станок со спиральным валом QUADRO 63W

Лидеры продаж оборудования для деревообработки
Узнать больше

Цена по запросу

В наличии

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Тайвань

Ширина обработки

630 мм
Скорость подачи заготовки

5 - 18 м/мин
Установленная мощность

9,37 кВт
Тип ножевого вала

спиральный (кукуруза)
Кол-во обрабатываемых сторон

1

Преимущества

6-и со спиральным ножевым валом
Автоматическая настройка толщины с помощью программатора
Плавная регулировка скорости подачи
Приводные вальцы в столе
Секционный подающий вал
Электронная цифровая индикация

Назначение

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

Область применения

Производство деревянных строительных материалов

В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей.

Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий.

В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов.

Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей.

В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей.

Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП.

Схемы обработки

Рейсмусование с автоподачей

Конструктивные особенности

Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности.

Вал имеет 6 спиралей твердосплавных пластин по 26 шт. в каждой.

Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы.

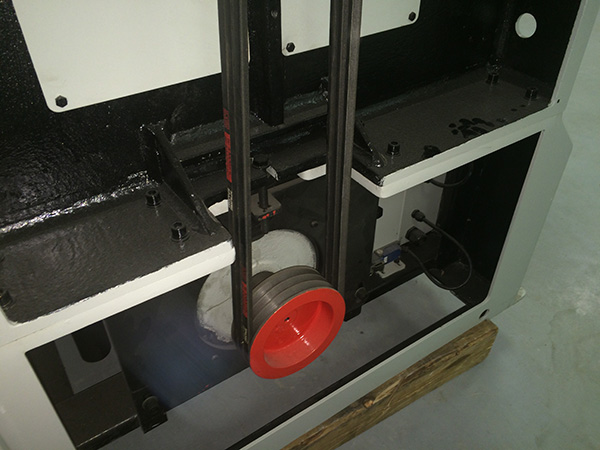

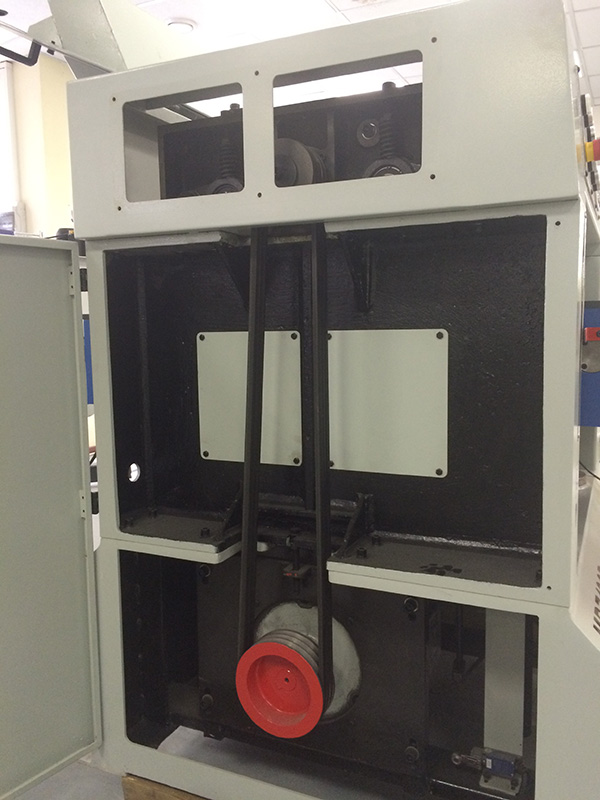

Осуществляется от двигателя мощностью 7,5 кВт посредством клиноременной передачи через 3 ремня.

Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

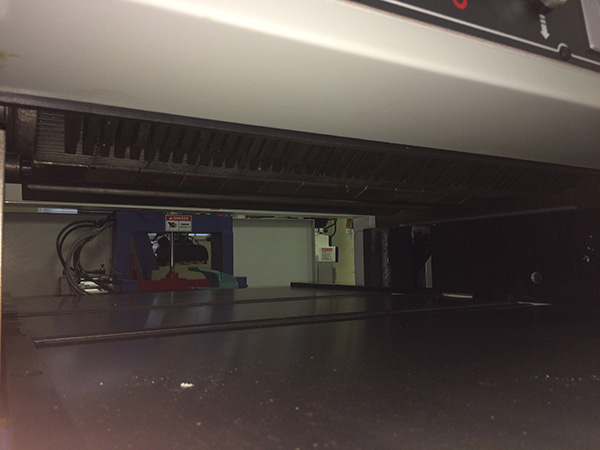

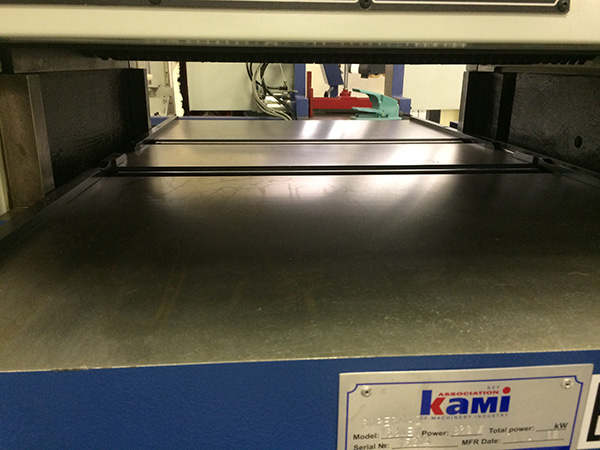

Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки.

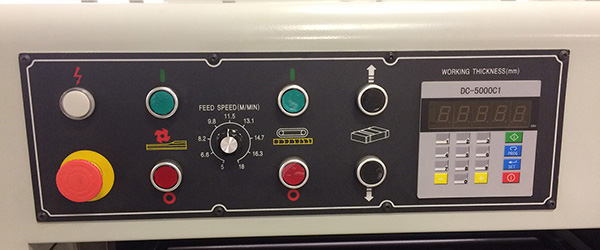

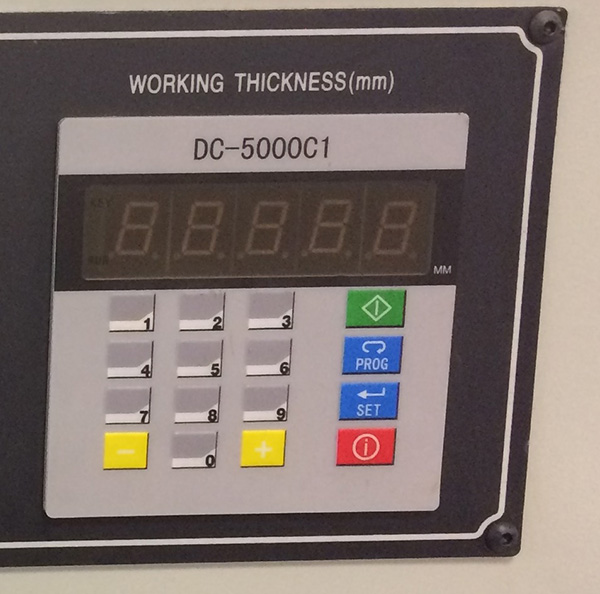

Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, регулятором скорости подачи и электронной индикацией положения стола.

Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм.

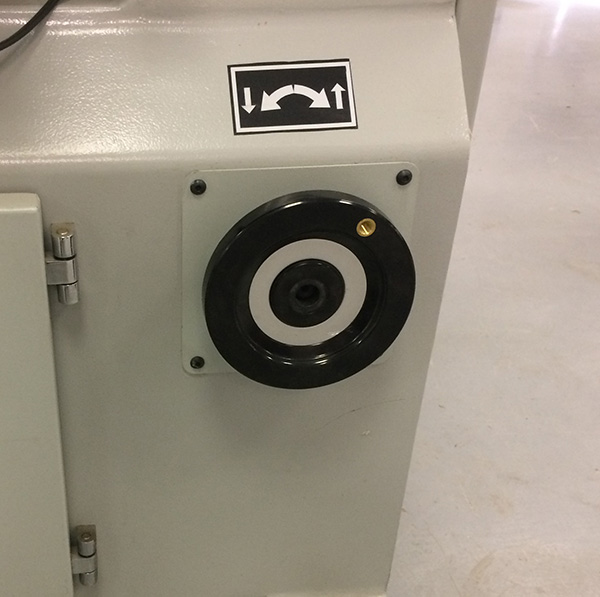

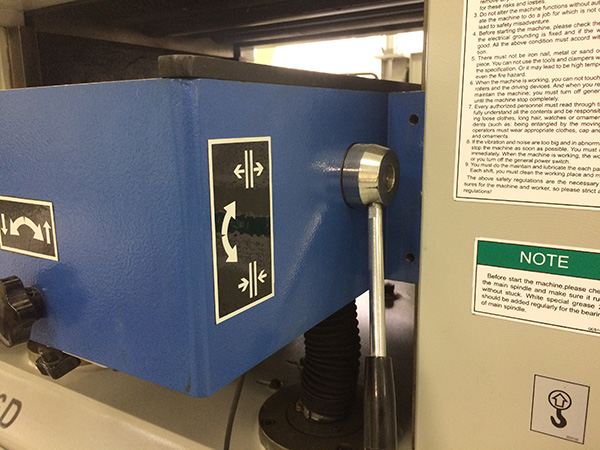

Подъем и опускание стола осуществляется с помощью отдельного эл.двигателя. Также подъем/опускание стола может осуществляться с помощью маховика расположенного на передней панели. Жесткая фиксация стола при помощи рычага исключает его смещение.

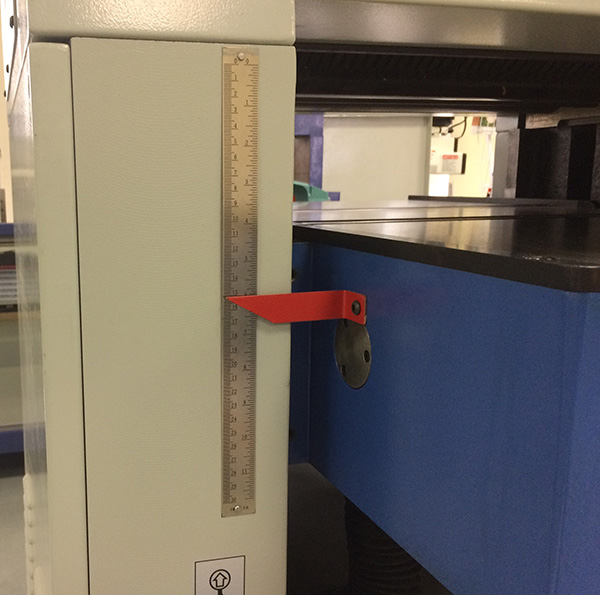

Размер обработки можно выставить по миллиметровой линейке либо на электронном табло.

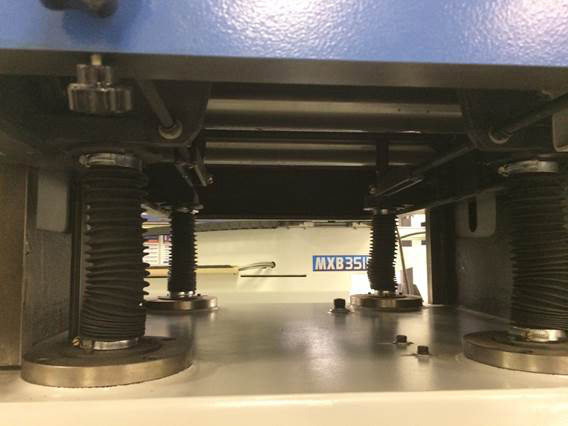

Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами.

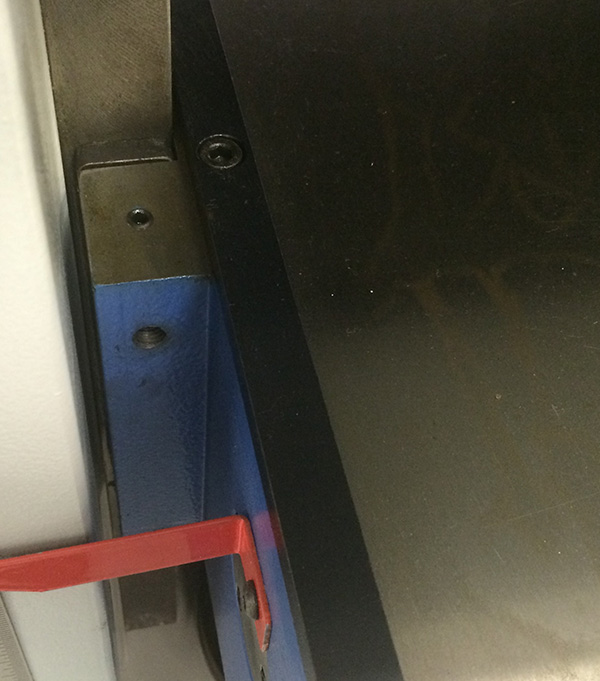

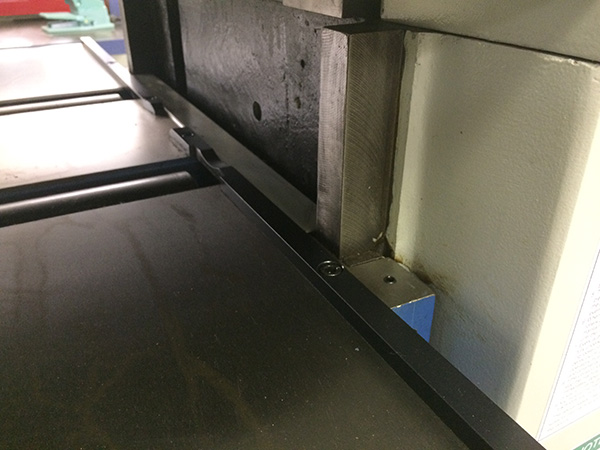

Перемещение стола по 4-м массивным направляющим исключающим перекос.

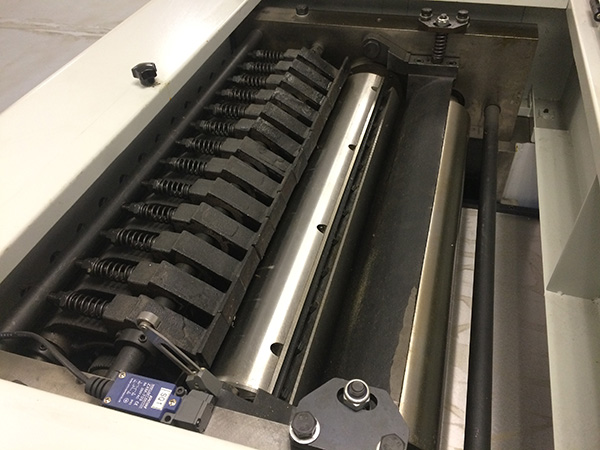

Перед ножевым валом заготовку прижимают к столу подпружиненные секционные прижимы-стружколоматели. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки.

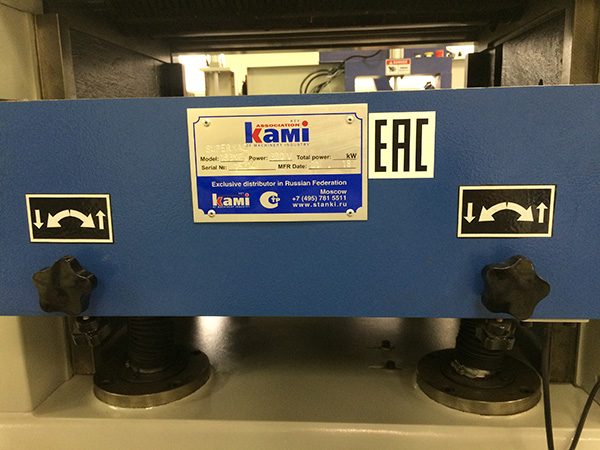

Приводные ролики в столе имеют удобную настройку вылета по высоте с передней панели, что позволяет настроить станок под обработку любого материала.

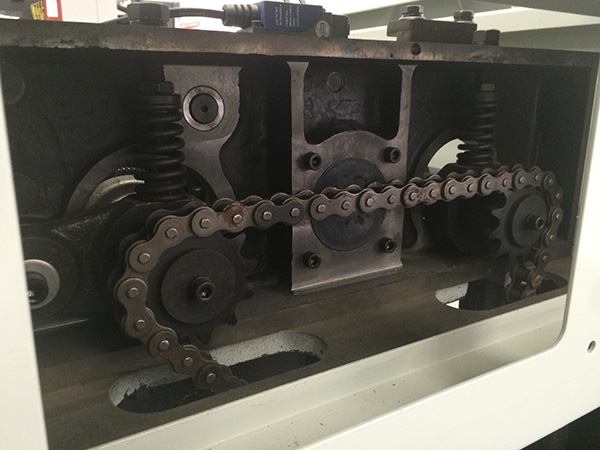

Привод роликов осуществляется от двигателя подачи через массивную цепь.

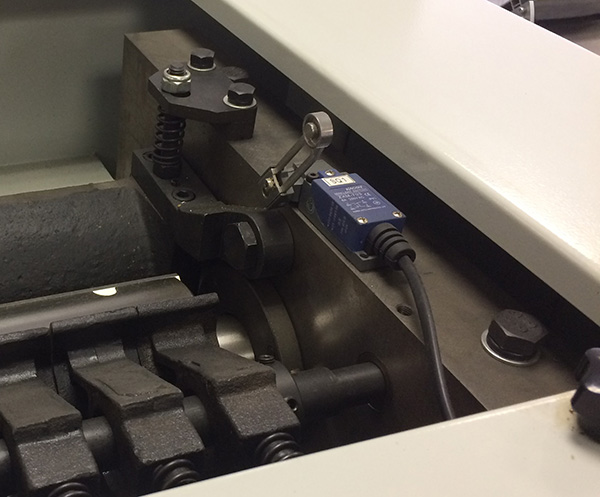

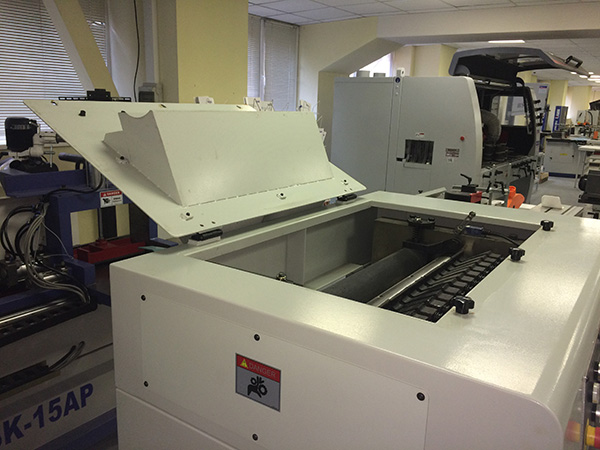

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ.

Имеет удобный доступ с передней панели и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой.

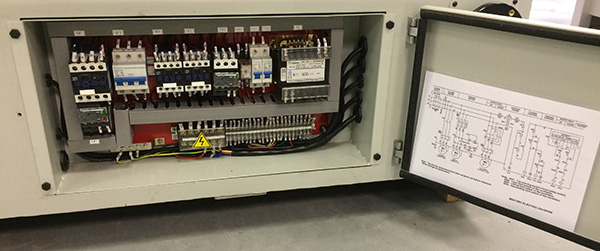

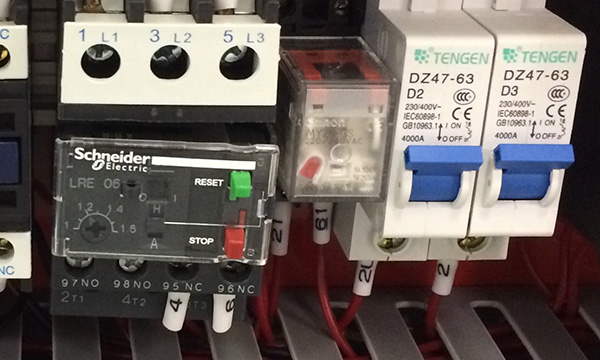

В станке используются надежные и проверенные европейские электрокомпоненты, такие как Shneider Electric.

Модель

QUADRO 63W

Размеры рабочего стола, мм

1200 х 630 (рейсмусового)

Разнотолщинность при обработке нескольких заготовок, мм

Ширина обработки, мм

630

Толщина обработки, мм

3 - 300

Мин. длина обработки, мм

300

Макс. толщина снимаемого слоя, мм

Количество ножей, шт

156

Скорость подачи заготовки, м/мин

5 - 18

Диаметр ножевого вала, мм

125

Мощность ножевого вала, кВт

7,5

Мощность подачи, кВт

1,5

Мощность привода подъема / опускания рабочего стола, кВт

0,37

Количество роликов на столе, шт.

Установленная мощность, кВт

9,37

Частота вращения ножевого вала, об/мин

5000

Диаметр патрубка аспирации, мм

2 х 150

Количество электродвигателей, шт.

Кол-во обрабатываемых сторон

Тип ножевого вала

спиральный (кукуруза)

Длина, мм

1150

Ширина, мм

1300

Высота, мм

1520

Вес, кг

1250
