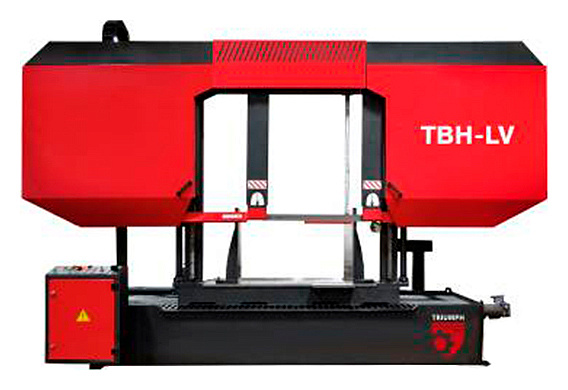

Полуавтоматические ленточнопильные станки TRIUMPH. Серия TBH-LSAV

TRIUMPH
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом

Распил заготовок до 1000 мм

Производительность: до 250 резов в смену (стальной пруток Ø100 мм)

Распил под углом до 45º

Вес: 900 - 5200 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

L – портальный типа конструкции на линейных направляющих
V – поворот губок тисков для распила под углом
SA – полуавтоматический тип управления

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла

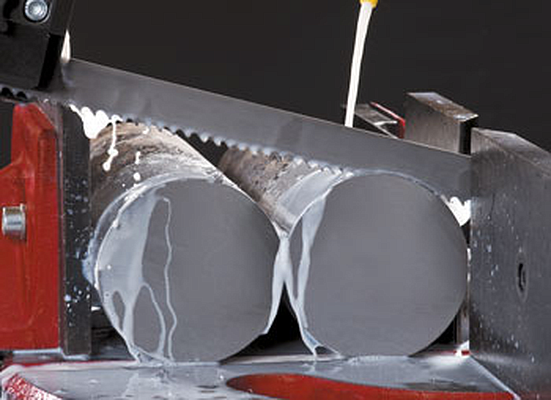

  • Возможность резки пакетов заготовок

Все виды заготовок: сплошные заготовки, сортовой прокат, трубы



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Полуавтоматический ленточнопильный станок портального типа на линейных направляющих предназначен для распила заготовок различного профиля и материала под углом 90° и 45°.
Поворот заготовки на угол 45° осуществляется за счет поворота губок тисков.

Полуавтоматические ленточнопильные станки подходят для изготовления мелких серий продукции на различных производствах и являются самой продаваемой группой моделей. Наиболее часто ленточнопильные станки такого типа используются для резки профильных, а также листовых заготовок из чугуна и стальных материалов, включая инструментальные и нержавеющие стали, цветные и легкие металлы.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

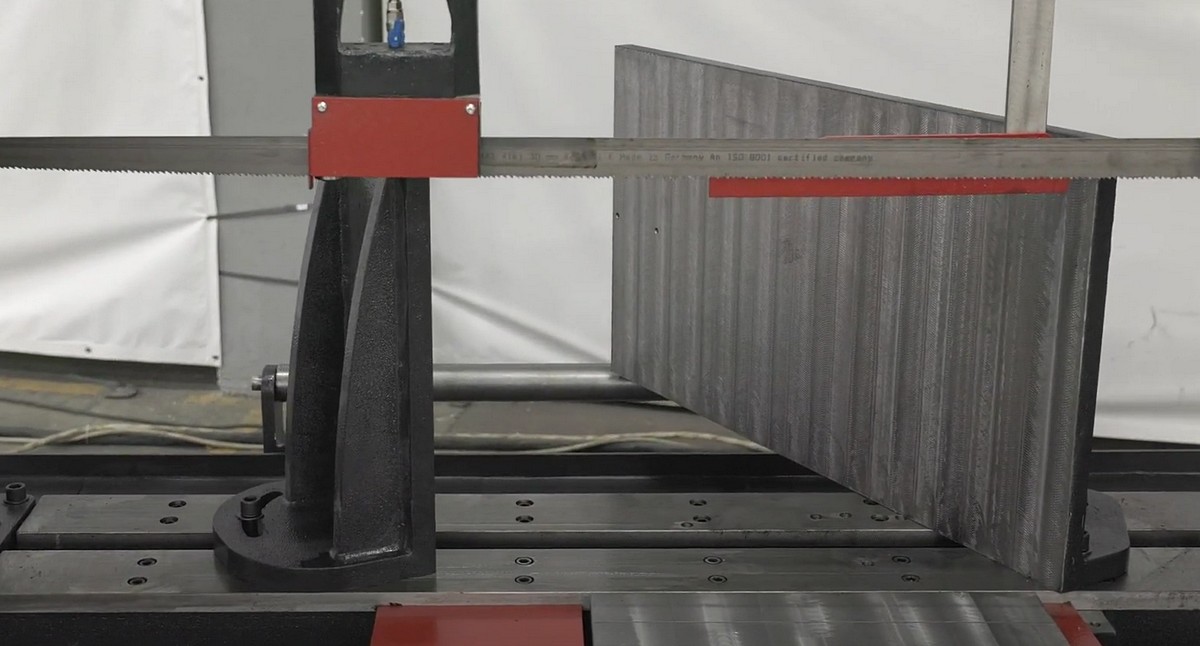

СХЕМА ОБРАБОТКИ:







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.
  • Прямолинейность реза до ± 0,1 мм.
  • Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания.
  • Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%.
  • Поворот губок тисков до 45° позволяет делать распил заготовок под углом.
  • Наклон ленточного полотна на 2° повышает качество распила и срок службы инструмента.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

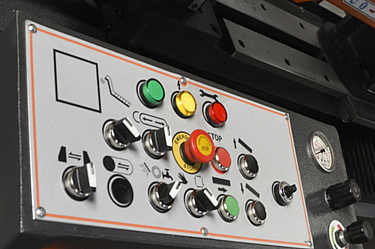

КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ
  • Интуитивно понятный и надежный способ управления станком;
  • Автоматический гидравлический прижим при нажатии кнопки;
  • Регулировка скорости распила поворотным рычажком;
  • Кнопка аварийного останова;
  • Индикатор натяжения ленточного полотна;
  • Позволяет оценивать уровень натяжения для сохранения необходимых параметров. При обрыве ленточного полотна станок автоматически прекратит работу;
  • Вкл./выкл. системы подачи СОЖ;
  • Подъем/опускание пильной рамы, а также скорость опускания также задаются с пульта управления.
ПОРТАЛЬНАЯ КОНСТРУКЦИЯ НА ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ

Это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций.
Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.
ПОВОРОТНЫЕ ТИСКИ

Поворот губок тисков до 45° позволяет делать распил заготовок под углом.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ПОЛОТНО ЛЕНТОЧНОЙ ПИЛЫ (2 ШТ.)
РОЛЬГАНГ 1,2 М

Дополнительное устройство для удобства подачи и приема материала
ИНВЕРТЕР НА ГЛАВНОМ ДВИГАТЕЛЕ

Позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания.
СТРУЖКОУБОРОЧНЫЙ КОНВЕЙЕР

Сокращает вспомогательное время на очистку станка от стружки.

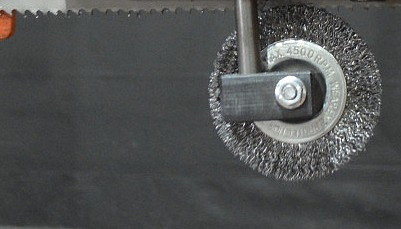

ПРИВОДНЫЕ ЩЕТКИ ДЛЯ ОЧИСТКИ ЛЕНТОЧНОГО ПОЛОТНА (2 ШТ.)

Очищают ленточное полотно от стружки, тем самым продлевают срок службы инструмента и закусывания полотна при распиле.
ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ПОЛОТНА ЛЕНТОЧНОЙ ПИЛЫ

Позволяет плавно регулировать натяжение полотна, гидравлика не позволит перетянуть инструмент, а устройство индикации покажет вам, если натяжение недостаточно.



По желанию заказчика оборудование комплектуется оснасткой и инструментом, расходными материалами СОЖ, гидравлическими маслами. Перечень рекомендуемой оснастки и стоимость в приложении.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

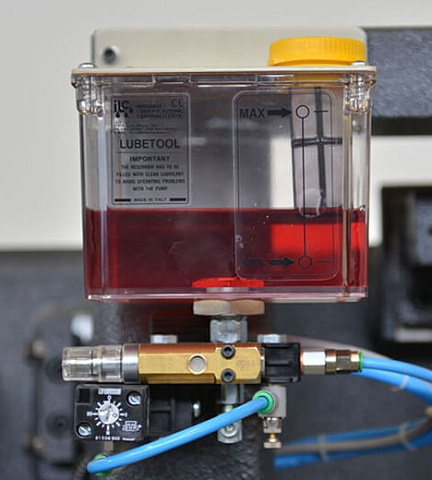

МИКРОСПРЕЙ ПОДАЧИ СОЖ
  • сокращает затраты на эмульсию;
  • точный впрыск СОЖ из спрея в зону резания повышает срок службы инструмента и качество распила цельнолитых заготовок.
РОЛЬГАНГ 3 М ДЛЯ МОДЕЛЕЙ ДО 550 ММ
РОЛЬГАНГ 3 М ДЛЯ МОДЕЛЕЙ СВЫШЕ 550 ММ
РОЛЬГАНГ МОТОРИЗИРОВАННЫЙ 3 М ДЛЯ МОДЕЛЕЙ ДО 550 ММ
РОЛЬГАНГ МОТОРИЗИРОВАННЫЙ 3 М ДЛЯ МОДЕЛЕЙ СВЫШЕ 550 ММ
ВЕРТИКАЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ ПРИЖИМ (ДЛЯ ПАКЕТНОЙ РЕЗКИ) ДЛЯ МОДЕЛЕЙ ДО 550 ММ
ВЕРТИКАЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ ПРИЖИМ (ДЛЯ ПАКЕТНОЙ РЕЗКИ) ДЛЯ МОДЕЛЕЙ СВЫШЕ 550 ММ
Модель TBH-280LSAV TBH-350LSAV TBH-450LSAV TBH-550LSAV TBH-800LSAV TBH-1000LSAV
Тип Полуавтоматический
Конструкция Портального типа на линейных направляющих
Подача пильной рамы Гидравлическая
Зажим заготовки Гидравлическая
Распил круга 90°, мм 280 350 450 550 800 1020
Распил квадрата 90°, мм 220 350 450 550 800 1020
Распил прямоугольника 90°, мм 280 x 320 350 x 400 450 x 520 550 x 650 800 x 900 1020 x 1050
Распил круга 45°, мм 150 200 320 340 530 650
Распил квадрата 45°, мм 150 x 150 200 320 340 530 650
Распил прямоугольника 45°, мм 150 x 280 200 x 350 320 x 450 340 x 550 530 x 800 650 x 1020
Мощность двигателя, кВт 2,2 2,2 2,2 5,5 5,5 7,5
Мощность гидравлической помпы, кВт 0,75 0,75 1,1 1,1 1,1 1,5
Мощность охлаждающей помпы, кВт 0,09 0,09 0,09 0,09 0,09 0,09
Мощность конвеера, кВт 0,44 0,44 0,44 0,44 0,44 0,44
Размер ленточного полотна, мм 4150 x 34 x 1,1 5800 x 34 x 1,1 6000 x 34 x 1,1 6180 x 41 x 1,3 7950 x 41 x 1,3 9600 x 54 x 1,6
Объем гидравлического бака, л 15 30 30 30 30 30
Объем бака СОЖ, л 30 15 15 25 15 25
Регулятор скорости ленточного полотна Инвертер Инвертер Инвертер Инвертер Инвертер Инвертер
Скорость ленточного полотна, м/мин 20 - 100 20 - 100 20 - 100 20 - 100 20 - 100 0 - 100
Габаритные размеры:
Длина, мм 1900 2050 2350 1900 3400 4400
Ширина, мм 1100 1100 1250 1100 1550 1750
Высота, мм 1500 1600 1780 1500 2600 2600
Вес, кг 900 1200 1300 2100 3400 5200
