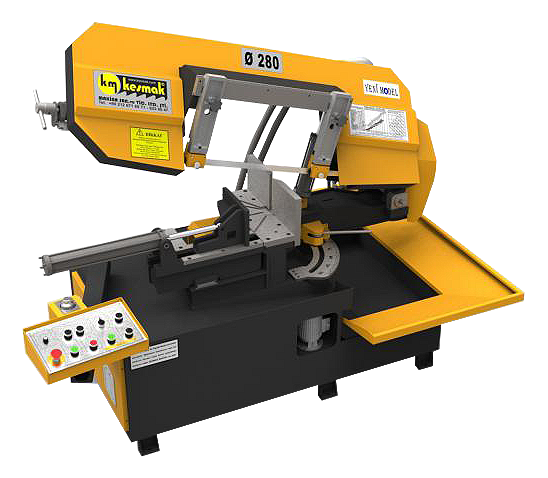

Полуавтоматические ленточнопильные станки KESMAK. Серия KMY 2DG

KESMAK
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом

Распил заготовок: до 450 мм

Производительность: до 250 резов в смену (стальной пруток Ø100 мм)

Распил под углом до 60°

Вес: 900 - 1800 кг

Преимущества 5

Угол поворота пильной рамы ± 60°

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

Гидравлические зажимные тиски

Эргономичный пульт управления на русском языке

Возможность оснащения устройством пакетной резки заготовок для увеличения производительности станка

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм;
  • Высокое качество поверхности реза;
  • Малая ширина пропила (до 1,5 мм) экономит расход металла;
  • Возможность резки пакетов заготовок.

Все виды заготовок: сплошные заготовки, сортовой прокат, трубы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Преимущества ручных ленточнопильных станков:

  • Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация;
  • Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

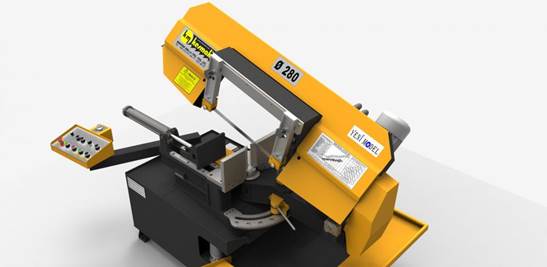

Поворотная пильная рама в две стороны – от - 60° до + 60° позволяет осуществлять распил заготовок под углом без перемещения заготовки и без потери максимального диапазона резания.

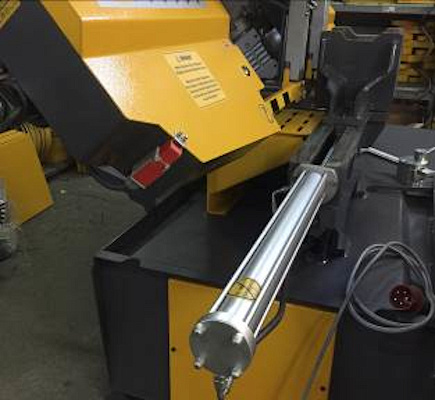

Гидравлические тиски – автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

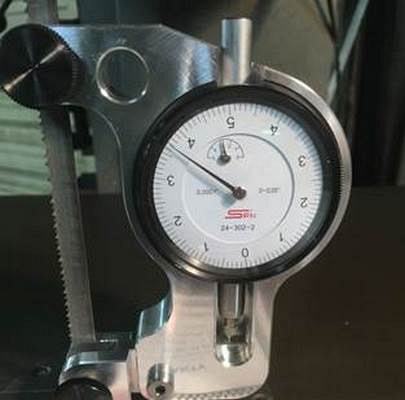

Устройство измерения натяжения ленточного полотна (манометр).
Для отмера длины реза станок оснащен удобной линейкой с упором.

Система подачи СОЖ в зону резания.

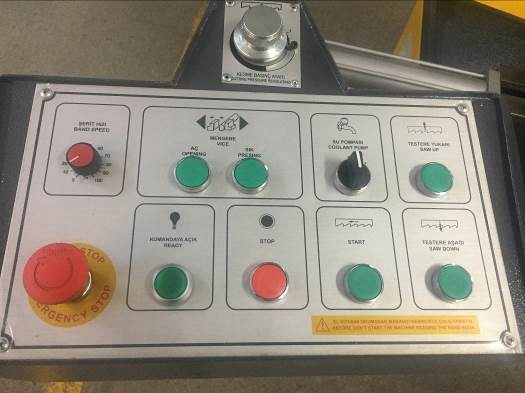

Удобный кнопочный пульт управления станком адаптирован на русский рынок.
Автоматический останов станка при обрыве ленточного полотна.

Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин.

Опускание пильной рамы в ручных ленточнопильных станках осуществляется за счет мускульного усилия рабочего преодолевая усилие пружины.

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

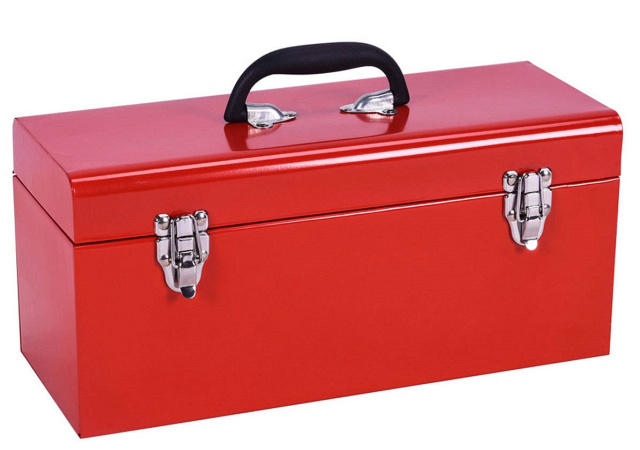

Инструмент для обслуживания станка комплект.


Полотно ленточной пилы.

Рольганг 1 м.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Гидравлический прижим для пакетной резки.
Лазерный указатель линии реза.


КОМПЛЕКТУЮЩИЕ ОТ МИРОВЫХ ЛИДЕРОВ:

Лого Брэнд Наименование узла / комплектующей

LS

Корея

Инвертер

SCHNEIDER

Франция
Защита двигателя

SKF

Франция
Подшипники


SAP

Италия
Помпа СОЖ

FINDER

Италия
РЕЛЕ

TELEMECHANIQUE

Индонезия
Концевые датчики

REXROTH

Германия
Контролирующие клапана


SICK

Германия
Предохранительные реле

DOFLUID (WINMAN)

Тайвань
Гидравлические клапана

Модель

KMY 280 2DG

KMY 350 2DG

KMY 450 2DG

Тип управления

Полуавтоматический

Полуавтоматический

Полуавтоматический

Тип конструкции

Консольный

Консольный

Консольный

Подъем пильной рамы

Гидравлический

Гидравлический

Гидравлический

Опускание пильной рамы

Гидравлический

Гидравлический

Гидравлический

Зажим заготовки

Гидравлический

Гидравлический

Гидравлический

Подача заготовки

Ручная

Ручная

Ручная

Осуществление реза под углом

Поворотная рама

(+ 60º / - 45º)

Поворотная рама

(+ 60º / - 45º)

Поворотная рама

(+ 45º)

Параметры реза при 90º, ● Круг, мм

280

350

450

Параметры реза при 90º, ■ Квадрат, мм

280 х 280

350 х 350

450 х 450

Параметры реза при 90º, ▬ Пластина, мм

280 х 340

350 х 500

400 х 750

Параметры реза при 45º, ● Круг, мм

220

310

450

Параметры реза при 45º, ■ Квадрат, мм

180 х 180

300 х 300

450 х 450

Параметры реза при 45º, ▬ Пластина, мм

150 х 220

250 х 300

400 х 600

Параметры реза при 60º, ● Круг, мм

280

350

450

Параметры реза при 60º, ■ Квадрат, мм

260 х 260

330 х 330

450 х 450

Параметры реза при 60º, ▬ Пластина, мм

180 х 300

100 х 400

450 х 750

Мощность главного привода, кВт

2,2

3

3

Мощность системы охлаждения, кВт

0,12

0,12

0,12

Мощность гидравлики, кВт

0,18

0,18

0,18

Мощность привода подачи заготовки, кВт

-

-

-

Мощность стружкоуборочного конвеера, кВт

-

-

-

Скорость вращения ленточного полотна, м/мин

20 - 110

20 - 110

20 - 110

Тип переключения скорости ленточного полотна

инвертер

инвертер

инвертер

Размер ленточного полотна, мм

0,9 х 27 х 3660

1,1 х 34 х 4860

1,3 х 41 х 5780

Габаритные размеры

Длина, мм

2050

2280

3400

Ширина, мм

1300

1500

1470

Высота, мм

1500

1365

1100

Вес, кг

900

950

1800
