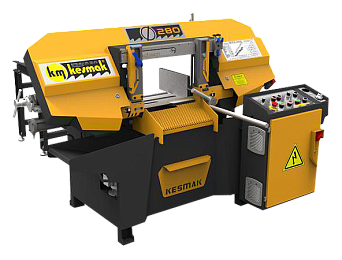

Полуавтоматические ленточнопильные станки KESMAK. Серия KMY

В наличии

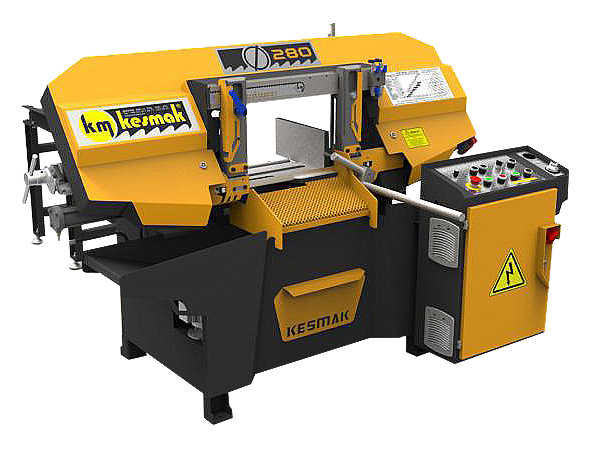

Полуавтоматические ленточнопильные станки KESMAK. Серия KMY
  • Производитель: KESMAK

    Страна: Турция

  • Распил заготовок до 450 мм

    Производительность: до 250 резов в смену (стальной пруток Ø100 мм)

    Распил под углом до 45°

    Вес: 525 - 1300 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм;
  • Высокое качество поверхности реза;
  • Малая ширина пропила (до 1,5 мм) экономит расход металла;
  • Возможность резки пакетов заготовок.

Все виды заготовок: сплошные заготовки, сортовой прокат, трубы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Преимущества ручных ленточнопильных станков:

  • Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
  • Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

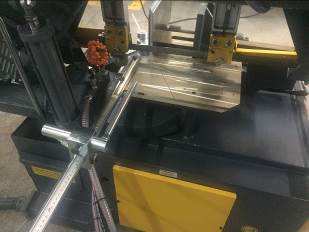

Гидравлические тиски – автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

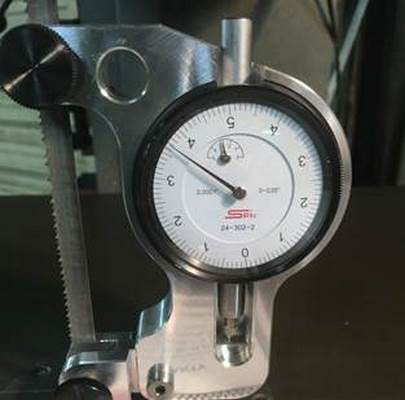

Устройство измерения натяжения ленточного полотна (манометр).
Для отмера длины реза станок оснащен удобной линейкой с упором.

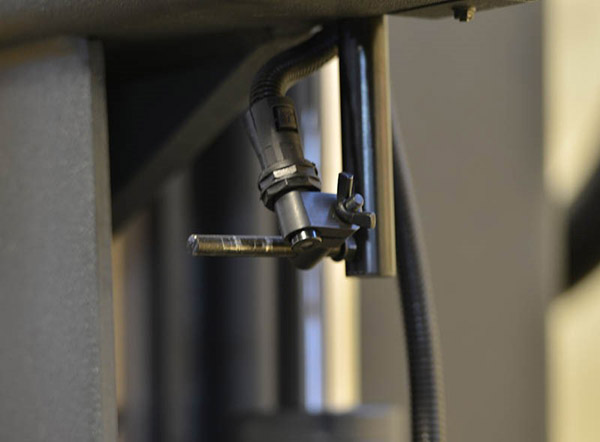

Система подачи СОЖ в зону резания.
ОПЦИЯ

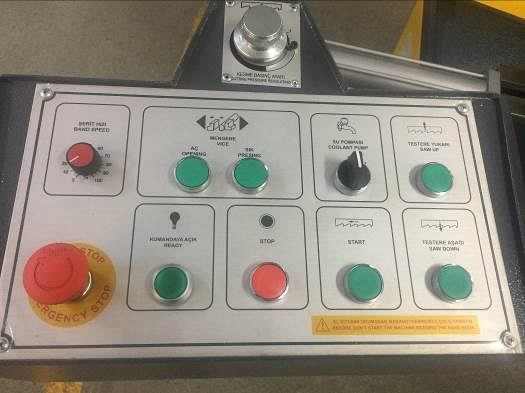

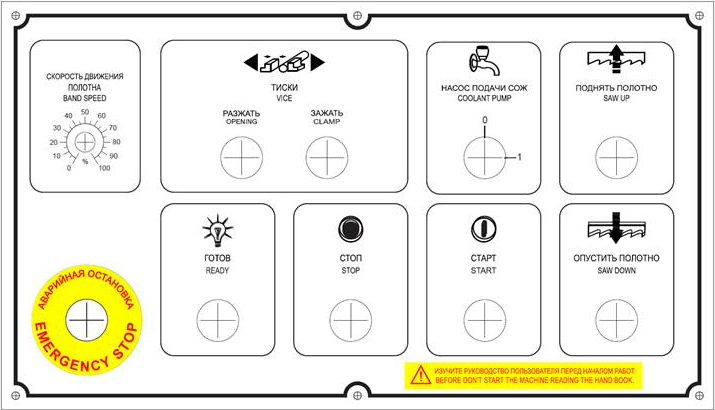

Пульт управления станком адаптирован на русский рынок.
Автоматический останов станка при обрыве ленточного полотна.

Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин.

Опускание пильной рамы в ручных ленточнопильных станках осуществляется за счет мускульного усилия рабочего преодолевая усилие пружины.

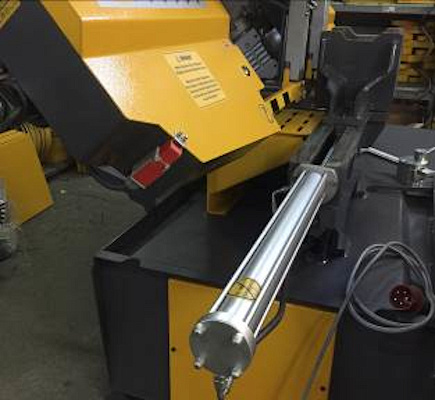

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

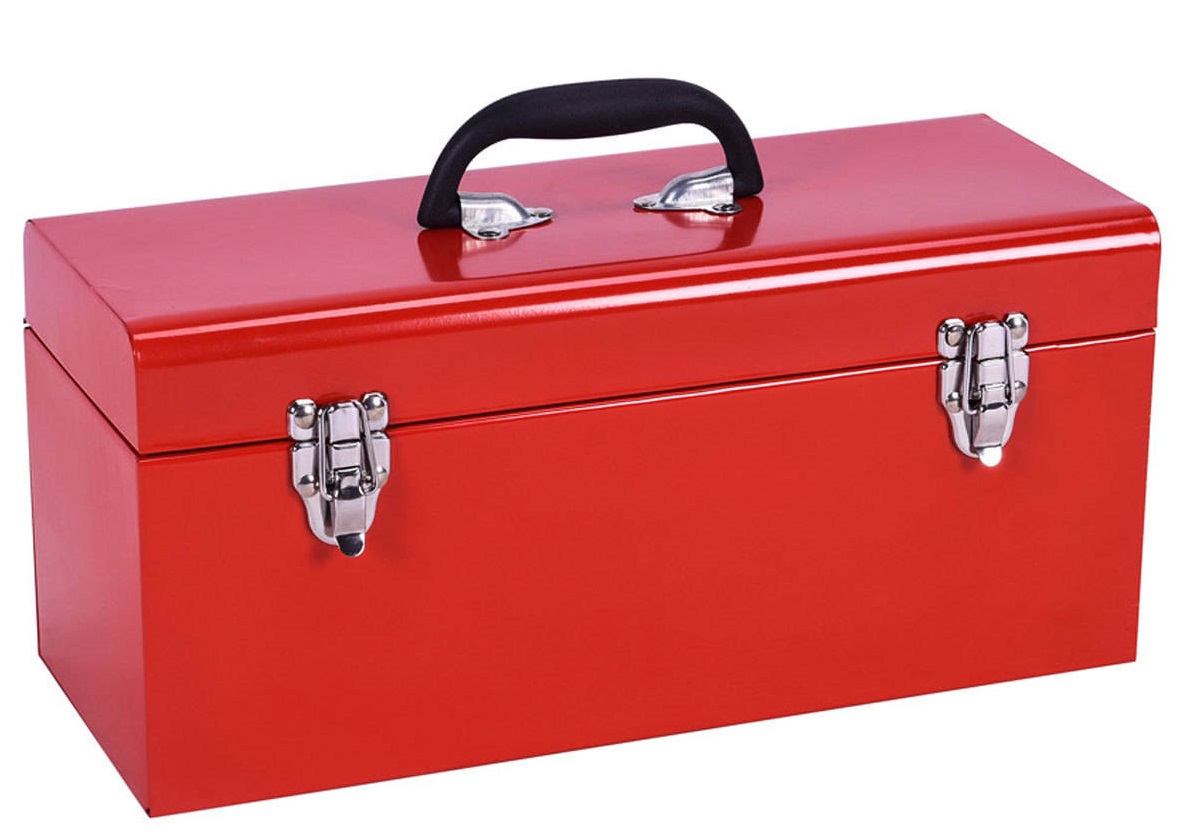

Инструмент для обслуживания станка комплект.

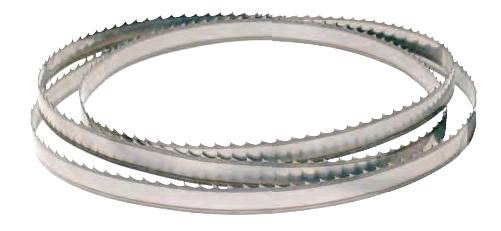

Полотно ленточной пилы.

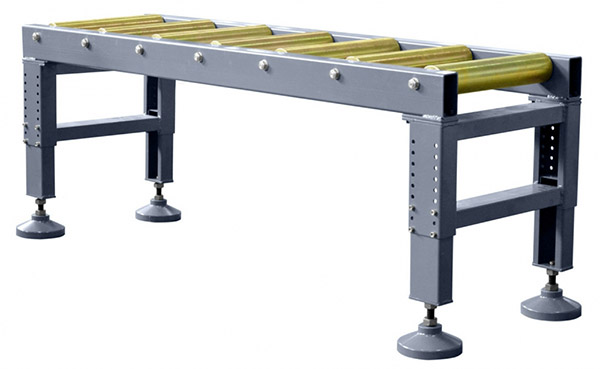

Рольганг 1 м.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

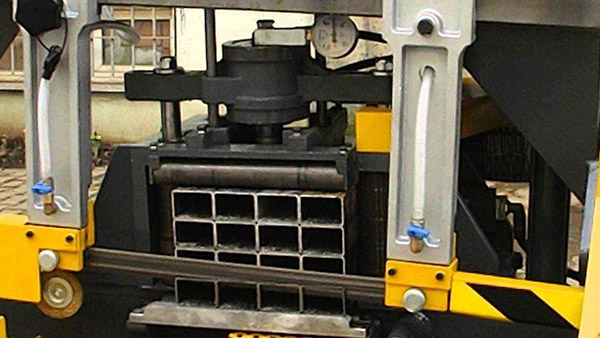

Гидравлический прижим для пакетной резки.
Лазерный указатель линии реза.


КОМПЛЕКТУЮЩИЕ ОТ МИРОВЫХ ЛИДЕРОВ:

Лого Брэнд Наименование узла / комплектующей

LS

Корея

Инвертер

SCHNEIDER

Франция
Защита двигателя

SKF

Франция
Подшипники


SAP

Италия
Помпа СОЖ

FINDER

Италия
РЕЛЕ

TELEMECHANIQUE

Индонезия
Концевые датчики

REXROTH

Германия
Контролирующие клапана


SICK

Германия
Предохранительные реле

DOFLUID (WINMAN)

Тайвань
Гидравлические клапана

Модель

KMY 280

KMY 350

KMY 450

Тип управления

Полуавтоматический

Полуавтоматический

Полуавтоматический

Тип конструкции

Консольный

Консольный

Консольный

Подъем пильной рамы

Гидравлический

Гидравлический

Гидравлический

Опускание пильной рамы

Гидравлический

Гидравлический

Гидравлический

Зажим заготовки

Гидравлический

Гидравлический

Гидравлический

Подача заготовки

Ручная

Ручная

Ручная

Осуществление реза под углом

Поворотные тиски

(+ 45º)

Поворотные тиски

(+ 45º)

Поворотные тиски

(+ 45º)

Параметры реза при 90º, ● Круг, мм

280

350

450

Параметры реза при 90º, ■ Квадрат, мм

260 х 260

350 х 350

450 х 450

Параметры реза при 90º, ▬ Пластина, мм

210 х 340

310 х 500

400 х 800

Параметры реза при 45º, ● Круг, мм

160

220

450

Параметры реза при 45º, ■ Квадрат, мм

140 х 140

200 х 200

450 х 450

Параметры реза при 45º, ▬ Пластина, мм

140 х 260

300 х 200

400 х 600

Параметры реза при 60º, ● Круг, мм

-

-

-

Параметры реза при 60º, ■ Квадрат, мм

-

-

-

Параметры реза при 60º, ▬ Пластина, мм

-

-

-

Мощность главного привода, кВт

2,2

3

3

Мощность системы охлаждения, кВт

0,12

0,12

0,12

Мощность гидравлики, кВт

0,18

0,18

0,37

Мощность привода подачи заготовки, кВт

-

-

-

Мощность стружкоуборочного конвеера, кВт

-

-

-

Скорость вращения ленточного полотна, м/мин

20 - 110

20 - 110

20 - 110

Тип переключения скорости ленточного полотна

Инвертер

Инвертер

Инвертер

Размер ленточного полотна, мм

0,9 х 27 х 3660

1,1 х 34 х 4860

1,3 х 41 х 580

Габаритные размеры

Длина, мм

1890

2515

3300

Ширина, мм

1150

1285

1600

Высота, мм

1220

1285

1050

Вес, кг

525

910

1300
