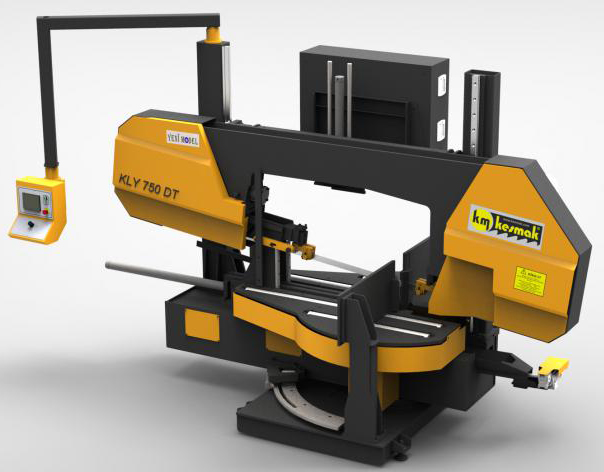

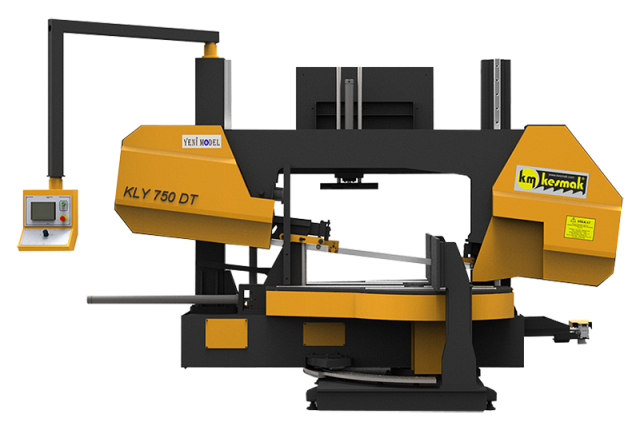

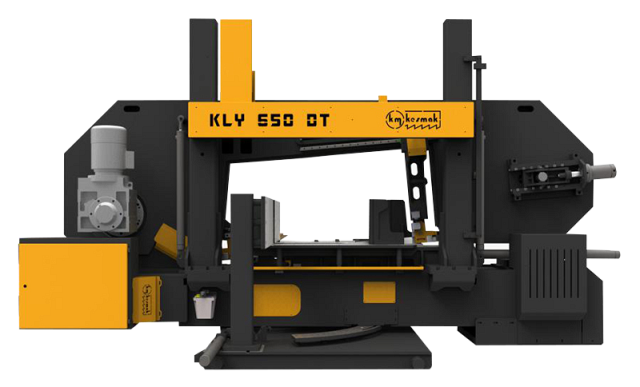

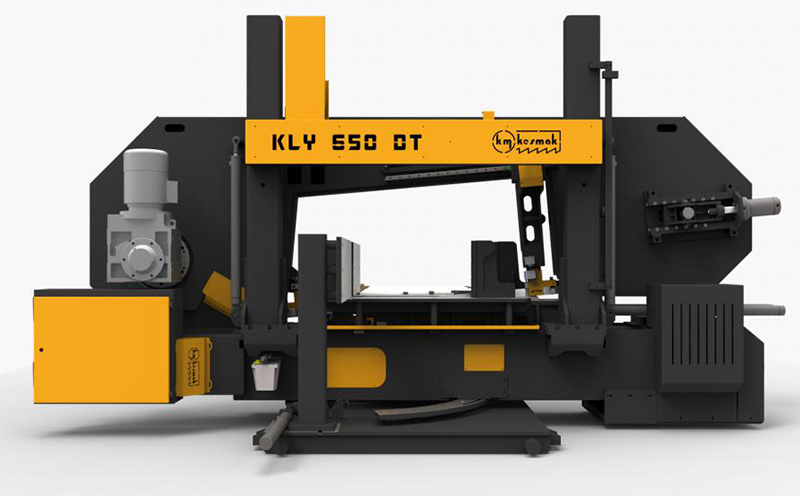

Полуавтоматические ленточнопильные станки KESMAK. Серия KLY-DT

KESMAK
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом
face-company

Распил заготовок: до 750 мм

Производительность: до 250 резов в смену (стальной пруток Ø100 мм)

Распил под углом: от -45º до 90º без вращения заготовки

Вес: 5800 - 7200 кг

Преимущества 6

Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций

Отдельный привод поворота пильной рамы дает точность угла поворота до ± 0,1°, а также значительно сокращает вспомогательное время на переналадку станка, исключает человеческий фактор

Прямолинейность реза до ± 0,1 мм

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%

Расположение пильного полотна под углом 7° сокращает сопротивление заготовки при врезании, повышается прямолинейность и качество среза, увеличивается срок службы инструмента

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки производства KESMAK эксплуатируются на таких известных предприятиях, как:








ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций;
  • Отдельный привод поворота пильной рамы дает точность угла поворота до ± 0,1°, а также значительно сокращает вспомогательное время на переналадку станка, исключает человеческий фактор;
  • Прямолинейность реза до ±0,1 мм;
  • Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания;
  • Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%;
  • Расположение пильного полотна под углом 7° сокращает сопротивление заготовки при врезании, повышается прямолинейность и качество среза, увеличивается срок службы инструмента.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

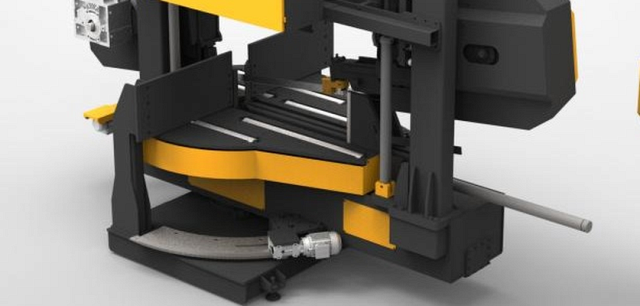

ГИДРОПРИВОД ПОВОРОТА ПИЛЬНОЙ РАМЫ (KLY-650 2DT)

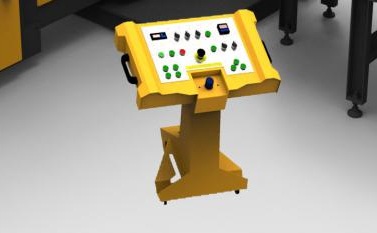

Для автоматического поворота пильной рамы необходимо удерживать соответствующую кнопку пульта управления, на цифровом дисплее в процесс поворота отображается индикация угла поворота.

* Модели KLY-560DT, 650DT

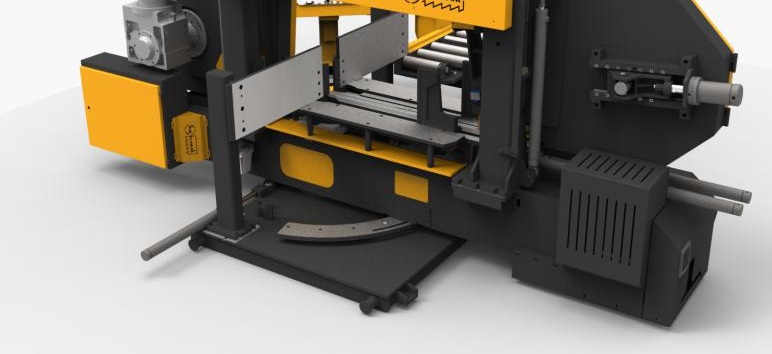

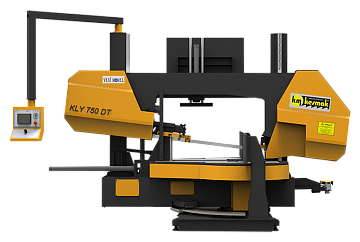

СЕРВОПРИВОД ПОВОРОТА ПИЛЬНОЙ РАМЫ (KLY-7650 2DT)


Автоматический поворот пильной рамы осуществляется путем задачи требуемого угла через сенсорный дисплей управления. Также, через данный сенсорный дисплей задаются все основные параметры резания.

* Модели KLY-750DT

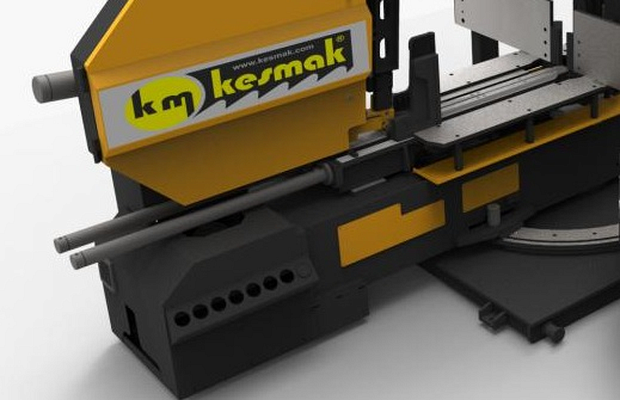

Гидравлические тиски

Автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

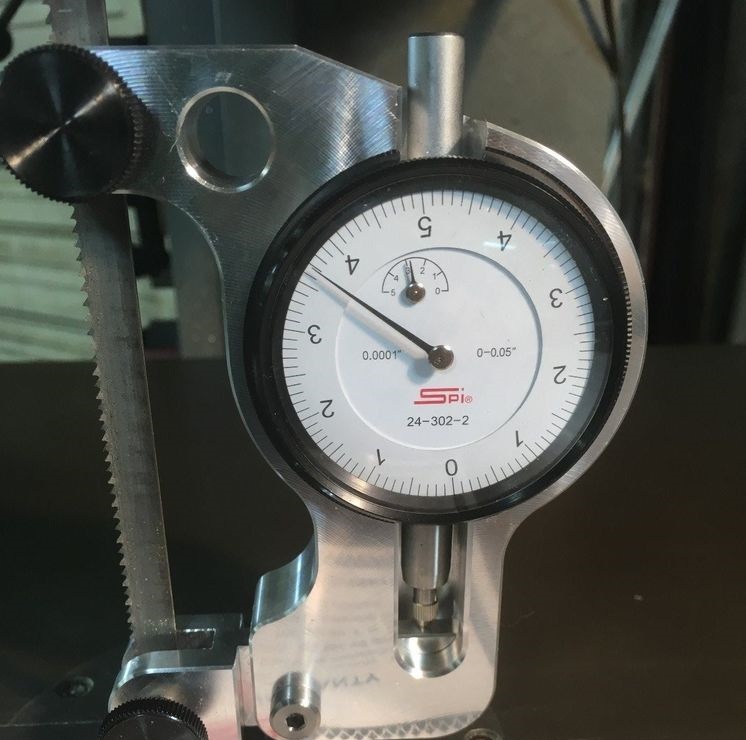

Устройство измерения натяжения ленточного полотна (манометр)

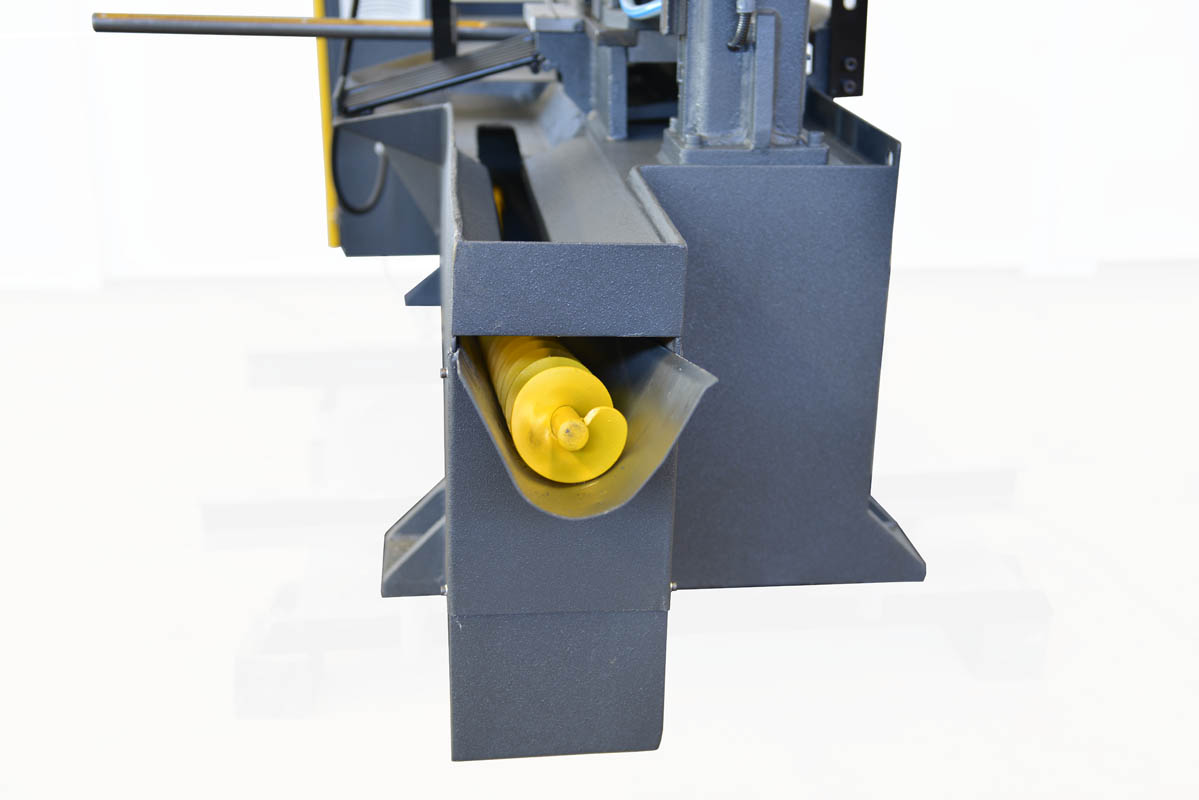

Конвейер для сбора стружки

Сокращает время простоя оборудования при необходимости его очистки от стружки.

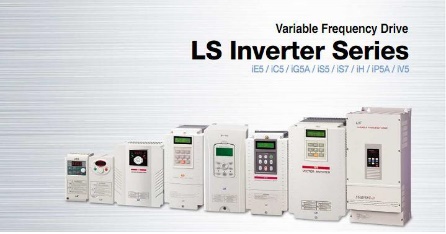

Привод ленточного полотна

Осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин.

Поворотная пильная рама в две стороны от + 60? до - 45?

Позволяет осуществлять распил заготовок под углом без перемещения заготовки. Поворот на станках серии 2DT осуществляется от привода и управляется с пульта.

Автоматический останов станка при обрыве ленточного полотна


Контроль открытых частей станка

При открытых элементах запуск станка невозможен.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Инструмент для обслуживания станка комплект

Полотно ленточной пилы

Рольганг 1 м


Система подачи СОЖ в зону резания



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Гидравлический прижим для пакетной резки

Лазерный указатель линии реза

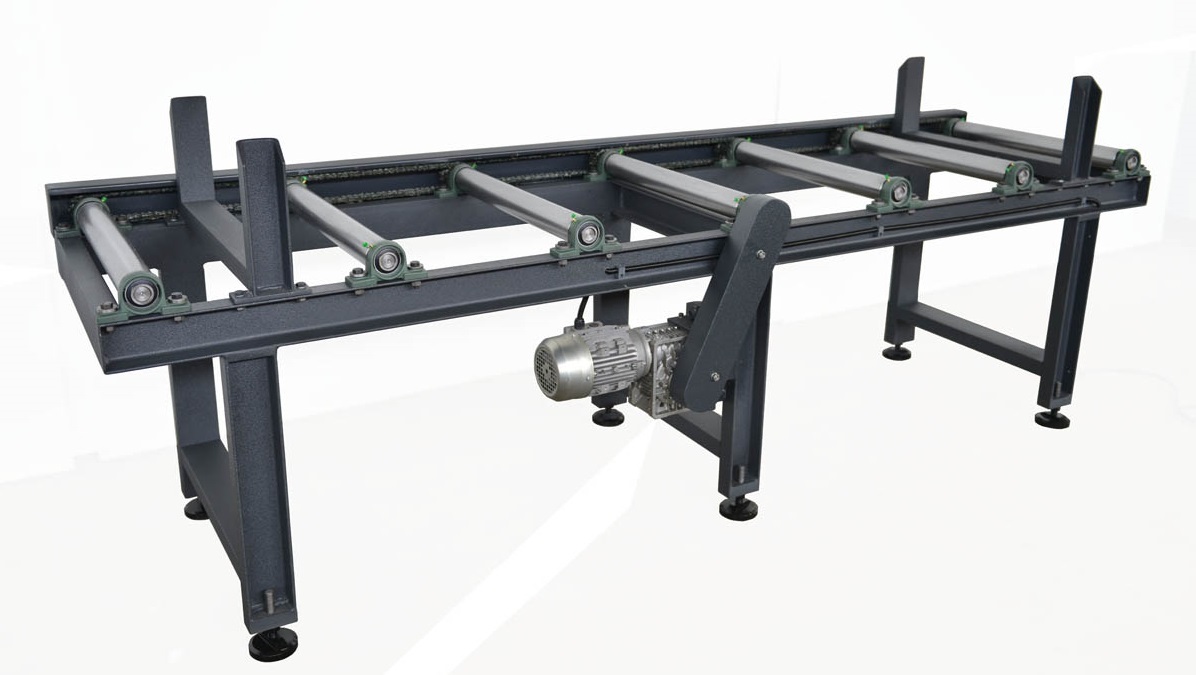

Моторизированный рольганг



ДОПОЛНИТЕЛЬНЫЕ ФОТО:



Модель

KLY 560 2DT KLY 650 2DT KLY 750 2DT
Параметры реза при 90° ● Круг, мм Ø560 Ø680 Ø750
■ Квадрат, мм 540 x 540 650 x 650 650 x 650
▬ Пластина, мм 540 x 860 650 x 1100 550 x 1100
Параметры реза при 60° ● Круг, мм - - Ø750
■ Квадрат, мм - - 650 x 650
▬ Пластина, мм - - 600 x 800
Параметры реза при ± 45° ● Круг, мм Ø560 Ø650 Ø650
■ Квадрат, мм 550 x 550 650 x 650 650 x 650
▬ Пластина, мм 550 x 660 650 x 650 600 x 700
Параметры реза при ± 30° ● Круг, мм Ø360 Ø320 Ø420
■ Квадрат, мм 360 x 360 320 x 320 420 x 420
▬ Пластина, мм 550 x 360 650 x 320 420 x 600
Мощность Главный привод, кВт 4 5,5 5,5
Система охлаждения, кВт 0,12 0,12 0,12
Гидравлика, кВт 1,1 1,1 1,1
Привод поворота пильной рамы, кВт Гидромеханический
0,55
Сервопривод
0,55
Конвейер для сбора стружки, кВт 0,18 0,18 0,18
Размер ленточного полотна, мм 1,3 х 41 х 7890 1,6 х 54 х 9000 1,6 х 54 х 8920
Объем бака СОЖ, л 90 90 90
Объем гидравлического бака, л 55 65 45
Высота стола, мм 830 790 950
Габаритные размеры:
Длина, мм 2500 4500 3100
Ширина, мм 2200 2500 2100
Высота, мм 4350 2200 4600
Вес, кг 5800 6500 7200
