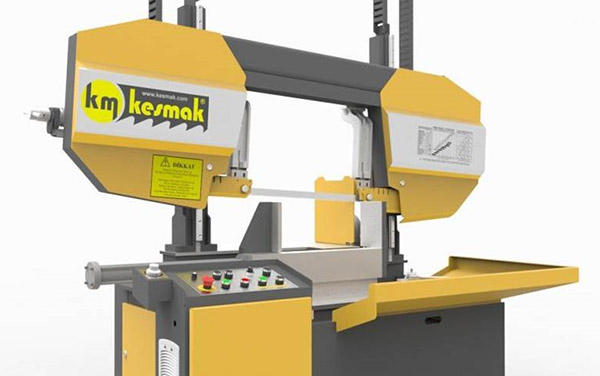

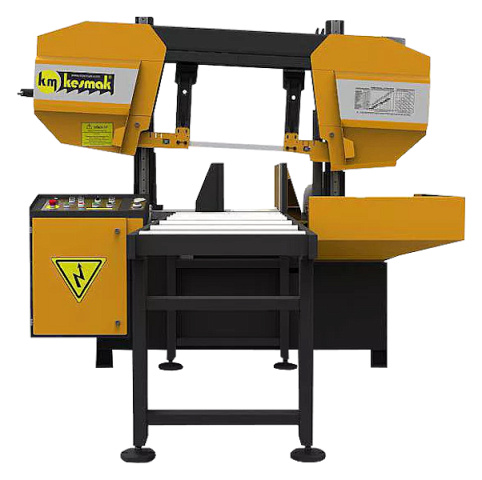

Полуавтоматический ленточнопильный станок KESMAK KLY 420 DG

KESMAK
ТурцияТурция
От 1 319 395 р
В лизинг
Общая сумма лизинга1 708 374 Р
Ежемесячный платеж17 478 Р
Первый платеж659 698 Р
Срок лизинга60 месяцев
от 17 478 р/мес
Подробнее о доставке
1 $ = 73.36 P
Цена рассчитана по курсу ЦБ РФ на 21.01.2021
Связь с ведущим специалистом
face-company

Распил заготовок: до 420 мм

Производительность: до 250 резов в смену (стальной пруток Ø100 мм)

Распил под углом: до 60º

Вес: 1000 кг

Преимущества 5

Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и уменьшается износ инструмента за счет отсутствия вибраций

Прямолинейность реза до ± 0,1 мм

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%

Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Полуавтоматические ленточнопильные станки подходят для изготовления мелких серий продукции на различных производствах и являются самой продаваемой группой моделей. Наиболее часто ленточнопильные станки такого типа используются для резки профильных, а также листовых заготовок из чугуна и стальных материалов, включая инструментальные и нержавеющие стали, цветные и легкие металлы.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и уменьшается износ инструмента за счет отсутствия вибраций;
  • Прямолинейность реза до ±0,1 мм;
  • Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания;
  • Установка начального положения пильной рамы и подвижной губки тисков - это сокращение холостых ходов до 15 - 20%;
  • Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

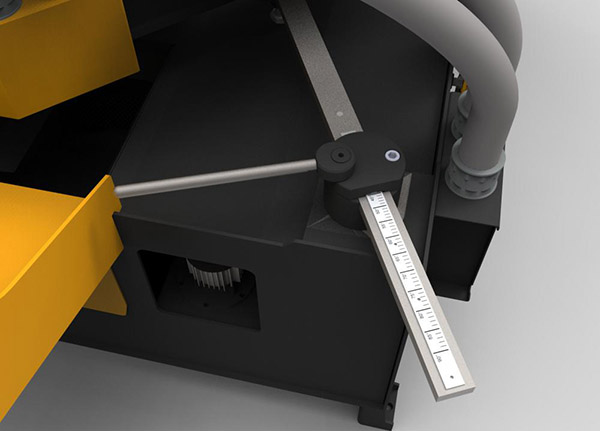

Поворотная пильная рама

До 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки.


Гидравлические тиски

Автоматический зажим и разжим заготовки с возможностью регулировки давления, позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки.

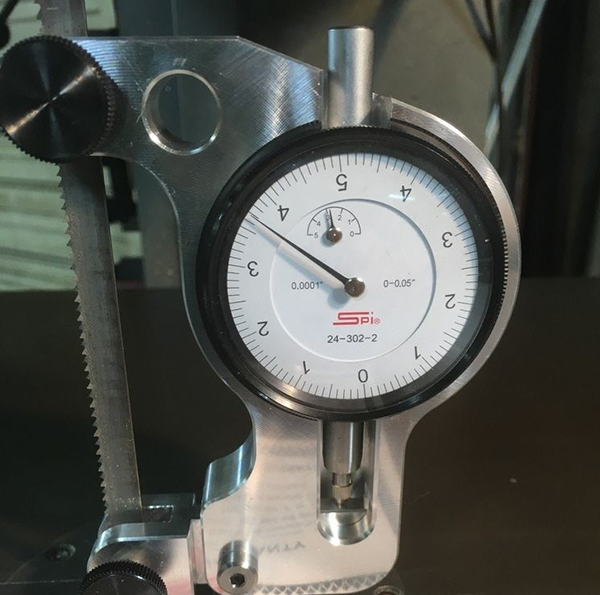

Устройство измерения Натяжения ленточного полотна (манометр)

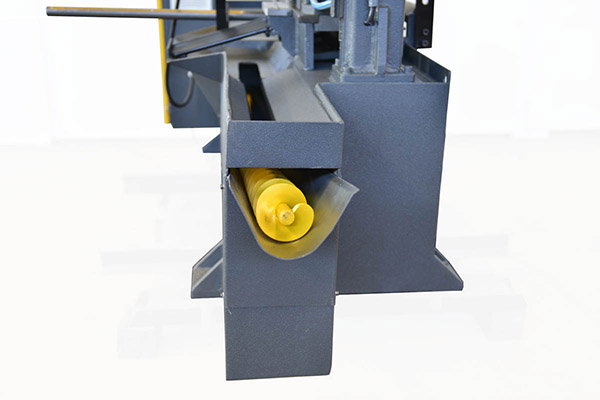

Конвейер для сбора стружки

Сокращает время простоя оборудования при необходимости его очистки от стружки.

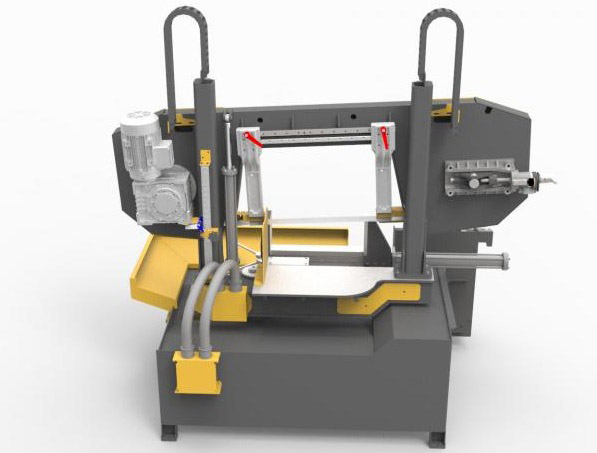

Конструкция

Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.

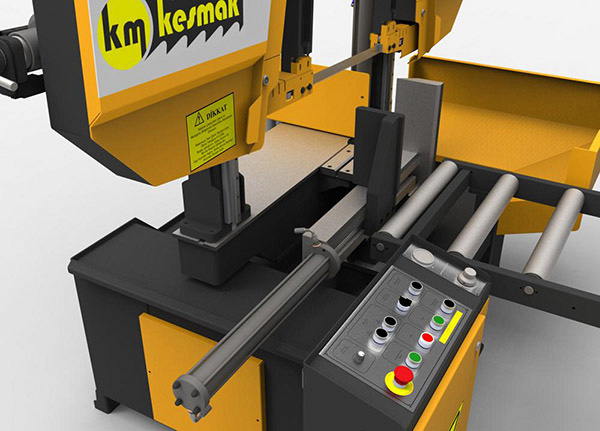

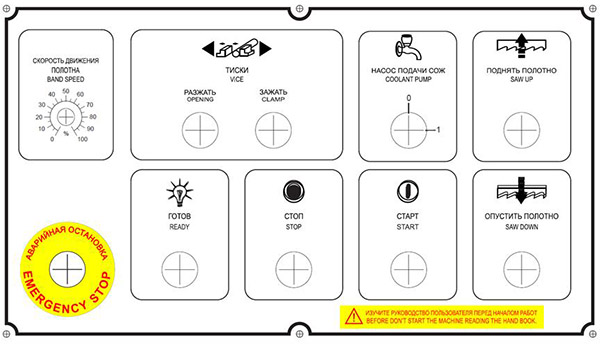

Пульт управления Станком адаптирован на русский рынок

В полуавтоматических ленточнопильных станках

Зажим и раскрытие тисков, принудительное опускание и поднятие пильной рамы осуществляются автоматически гидравлическим приводом. Ручная же составляющая подразумевает подачу заготовок оператором.

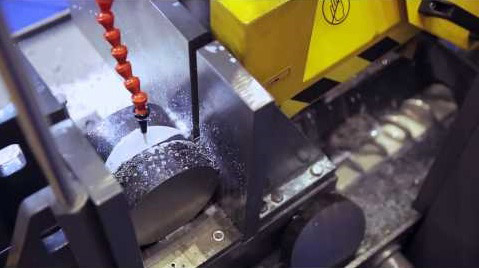

После старта ленточнопильный станок зажимает тиски

Осуществляет резку заготовки с заранее выбранной скоростью. В нижнем положении пильная рама включает микродатчик, после чего она поднимается в верхнее положение и тиски разжимаются. Оператор только двигает заготовку.

Автоматический останов станка

При обрыве ленточного полотна.

Контроль открытых частей станка

При открытых элементах запуск станка невозможен.

Привод ленточного полотна

Осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин.

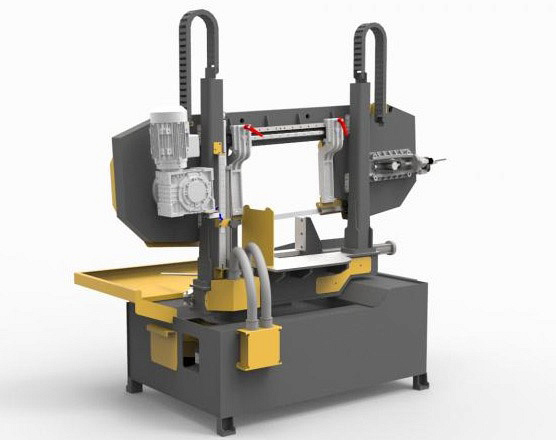

Линейные направляющие

По которым двигается пильная рама гарантируют высокую износостойкость станка, точность, плавность и высокую скорость перемещений.


Станки производства KESMAK эксплуатируются на таких известных предприятиях, как:










СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


Инструмент для обслуживания станка, комплект


Полотно ленточной пилы


Рольганг 1 м


Система подачи СОЖ в зону резания



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


Гидравлический прижим для пакетной резки


Лазерный указатель линии реза

Модель KLY 420 DG

Параметры реза при 90º

● Круг, мм

Ø 420

■ Квадрат, мм

420 х 420

▬ Пластина, мм

420 х 500

Параметры реза при +60º

● Круг, мм

Ø 420

■ Квадрат, мм

420 х 420

▬ Пластина, мм

400 x 400

Параметры реза при -60º

● Круг, мм

-

■ Квадрат, мм

-

▬ Пластина, мм

-

Параметры реза при +45º

● Круг, мм

Ø 330

■ Квадрат, мм

310 x 310

▬ Пластина, мм

310 x 330

Параметры реза при -45º

● Круг, мм

-

■ Квадрат, мм

-

▬ Пластина, мм

-

Мощность, кВт

Главный привод

4

Система охлаждения

0,12

Гидравлика

1,1

Конвейер для сбора стружки

0,18

Размер ленточного полотна, мм

1,1 x 34 x 5220

Объем бака СОЖ, л

70

Объем гидравлического бака, л

6,5

Высота стола, мм

780

Габаритные размеры:

Длина, мм

2300

Ширина, мм

1450

Высота, мм

2300

Вес, кг

1000
