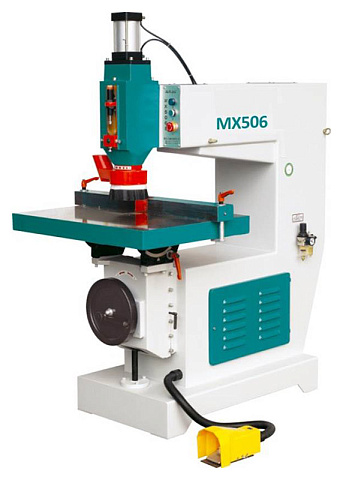

Китай
Для фасадов, криволинейных изделий
Управление: ручное
Вес: 440 кг
• Верхний шпиндель 18 000 об/мин
• Пневмоподача шпинделя
• Фрезерование по пласти и по кромке
• Наклон стола до 45°
НАЗНАЧЕНИЕ:
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти;
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в столярно-строительном и мебельном производствах.

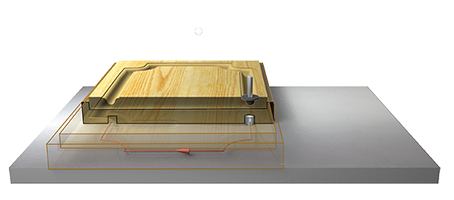

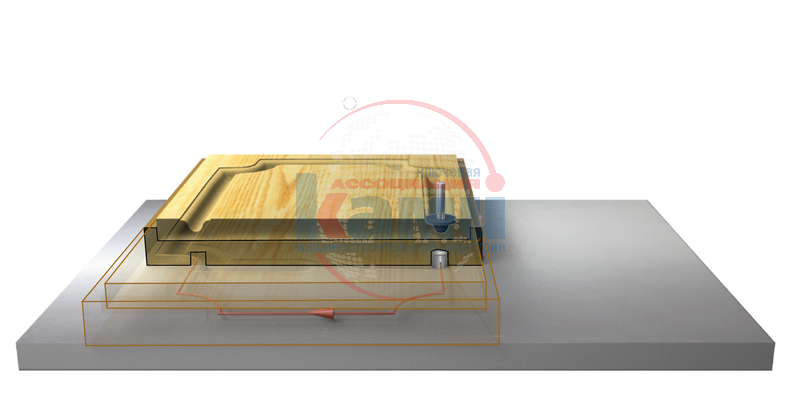

СХЕМА ОБРАБОТКИ:
Порядок работы на станке:
1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ШПИНДЕЛЬ ИМЕЕТ ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ С ПРИВОДОМ ОТ ПНЕВМОЦИЛИНДРА |
| ВЫСОТА ОБРАБОТКИ УДОБНО НАСТРАИВАЕТСЯ С ПОМОЩЬЮ РЕВОЛЬВЕРНОГО УПОРА НА 6 ПОЗИЦИЙ |
| ВЫСОКОСКОРОСТНОЙ ШПИНДЕЛЬ 18 000 ОБ/МИН ОБЕСПЕЧИВАЕТ ИДЕАЛЬНОЕ КАЧЕСТВО ОБРАБОТКИ |
| В КОМПЛЕКТЕ СО СТАНКОМ ЦАНГА 12,7 ММ |
| НАПРАВЛЯЮЩУЮ ЛИНЕЙКУ СО СТОЛА МОЖНО СНЯТЬ, А ОБКАТНОЙ ПАЛЕЦ ОПУСТИТЬ ПОД СТОЛ |
Купили станок в 2013. Переодически при работе слетал ремень. Серьезных поломок не было. В целом станком довольны.
На станке работаем больше года. По конструктиву нет замечаний. Никаких поломок не было за все время эксплуатации. Работаем на станке в 1 смену. Довольны.
Приобрели в КАМИ MX 506 копировально-фрезерный. Все привыкли что фреза внизу, а на этом станке фреза на верху. Но работает станок отлично. Станком довольны, нареканий нет. Хорошо тянет обороты. Все заявленные технические характеристики соответствуют действительности.
