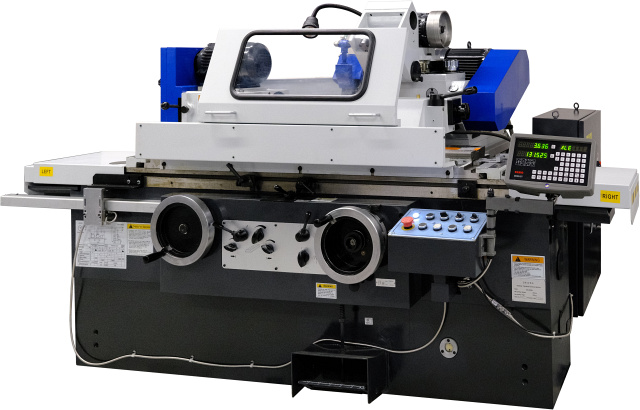

Универсальные круглошлифовальные станки UNIVEQ UGU 20

Код(ы) товара: МС 344158
Поделиться
4 294 107 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
UNIVEQ
Китай
Модели серии:
UGU 2050H UGU 2075H

Ø наружного шлифования: 8 - 200 мм

Ø внутреннего шлифования: 13 - 80 мм

Без ЧПУ

Вес: 2020; 3000 кг

Преимущества
  • Шпиндель 10 000 об/мин
  • Ручной, полуавтоматический и автоматический режим управления
  • Чугунная литая станина массой от 3 тонн
  • Поворотный стол
Назначение

Станки данной серии предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования осуществляется как в центрах, так и в зажимных патронах.

Варианты управления:

  • Станки серии H управляются вручную;
  • Станки серии HA могут работать в полуавтоматическом режиме на врезном или продольном шлифовании;
  • Для станков серии HA функции шлифования и последовательность действий контролируется через программируемый логический контроллер (PLC).

Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Область применения

Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.

Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.).

Инструментальное производство

Аэрокосмическая промышленность

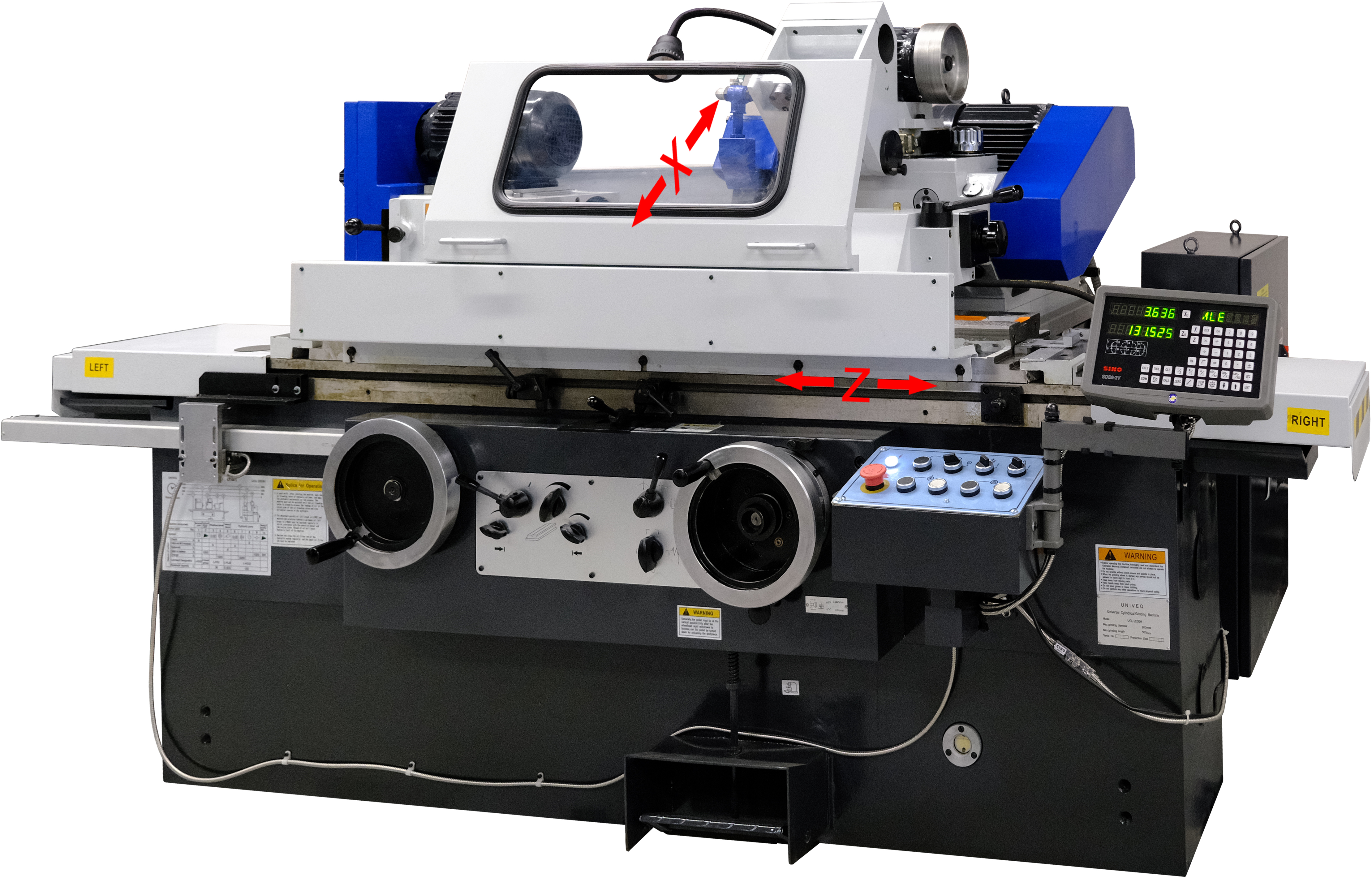

Схема обработки
  • Ось Z – автоматическое при помощи гидравлического привода.
    Горизонтальное продольное перемещение / ход рабочего стола c передней и задней бабкой.
  • Ось X – автоматическое при помощи гидравлического привода.
    Точное перемещение по оси X при помощи маховика и передачи винт-гайка. Горизонтальное поперечное перемещение суппорта шлифовального узла.
Конструктивные особенности

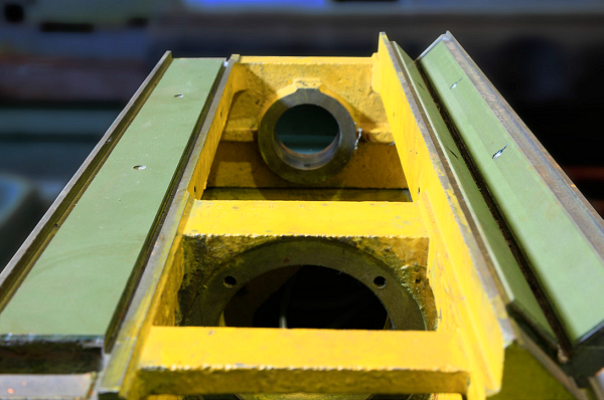

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки.

Масса станка в зависимости от модели от 3 тонн.

Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом.

Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи.

Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей.

При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.

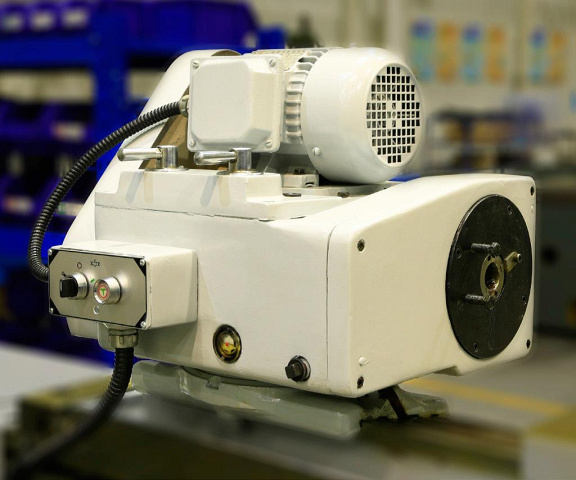

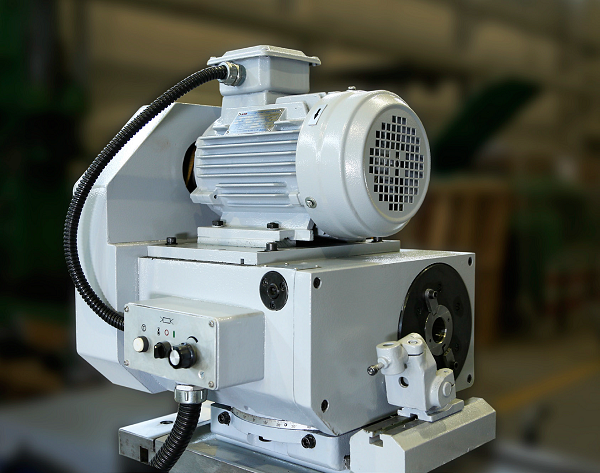

Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки.

Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки.

Отвечает как за продольное, так и за поперечное перемещение узлов станка, что делает работу на станке более удобной и безопасной.

Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением.

За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60.

Комплектация
Стандартная
Дополнительная
Схема установки станка

Модель станка
A
B
C
D
UGU 2050H
1300
300
2550
3110
UGU 2075H
1520
425
2965
3800

Параметры точности

Параметр
Эскиз
Условия обработки
Наименование
СИ
РМЦ 500 и 750 мм
Точность шлифования заготовки зажатой в центрах

l = 315 мм
d = 32 мм
Постоянство диаметра в продольном сечении
мм
0,005
Точность шлифования заготовки зажатой в центрах

l = 315 мм
d = 32 мм
Шероховатость
μм
ra ≤ 0,32
