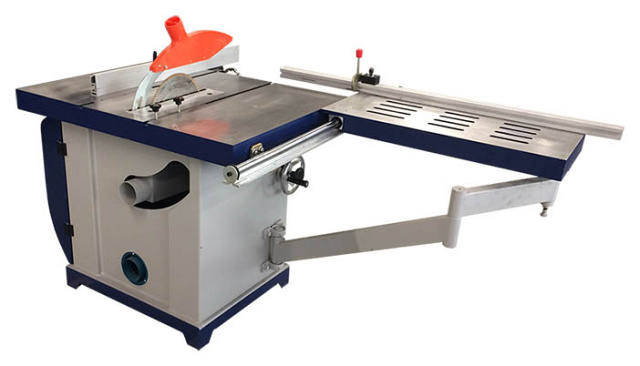

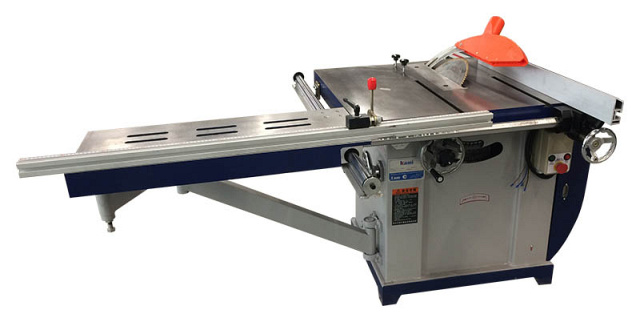

Круглопильный станок с торцовочной кареткой S 350К

Цена по запросу
Связь с ведущим специалистом

Высота пропила: 100 мм

Мощность: 5,5 кВт

Наклон пилы: 45°

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0 - 45°.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:

Круглопильный станок с торцовочной кареткой Quadro-300C



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Наклон пилы +/- 45°;
  • Литые чугунные стол и каретка;
  • Перемещение параллельного упора через передачу шестерня-рейка;
  • Двигатель увеличенной мощности 5,5 кВт.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

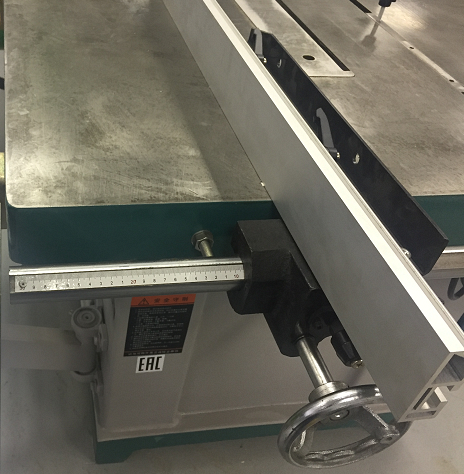

ПАРАЛЛЕЛЬНЫЙ УПОР

Удобно настраивается на нужную ширину пиления путем вращения маховика.

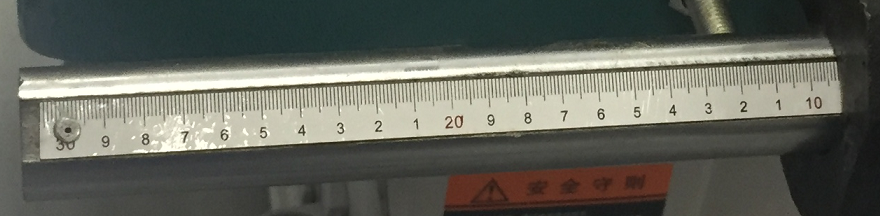

Миллиметровая шкала обеспечивает высокую точность позиционирования упора и точность пиления.

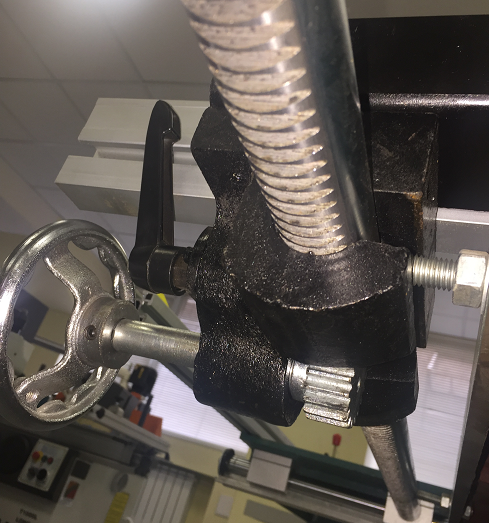

ШЕСТЕРНЯ-РЕЙКА

Перемещение параллельного упора через шестерню-рейку обеспечивает удобство и точность настройки, а также жесткость конструкции.

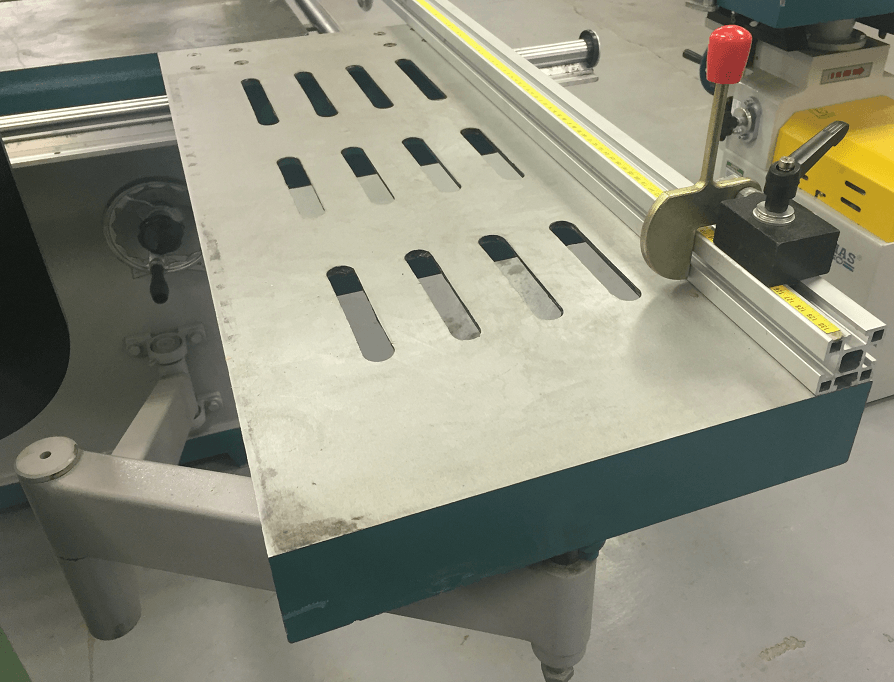

ЧУГУННАЯ КАРЕТКА

Массивная каретка 820 х 320 мм оснащена упорной линейкой с миллиметровой шкалой и флажковым упором.

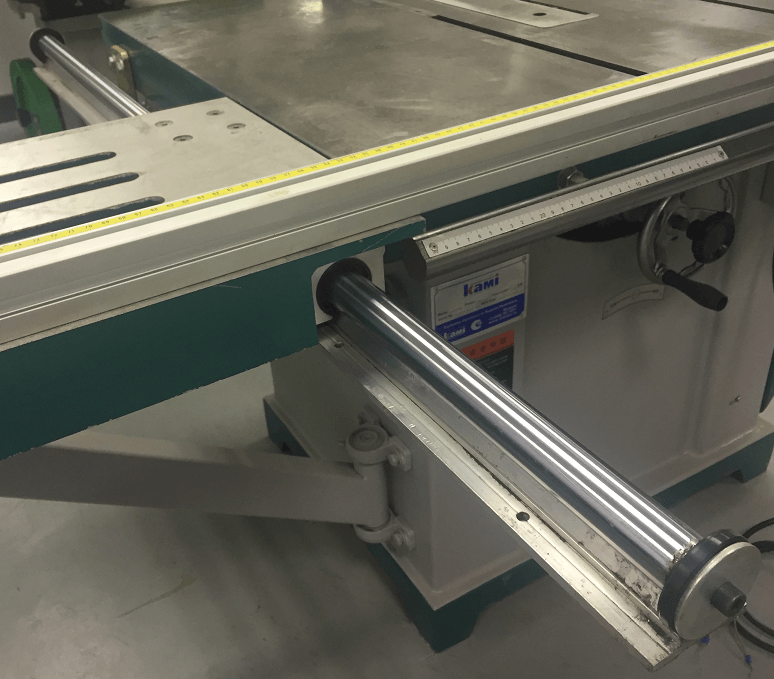

ПЕРЕМЕЩЕНИЕ КАРЕТКИ

По массивной цилиндрической направляющей.

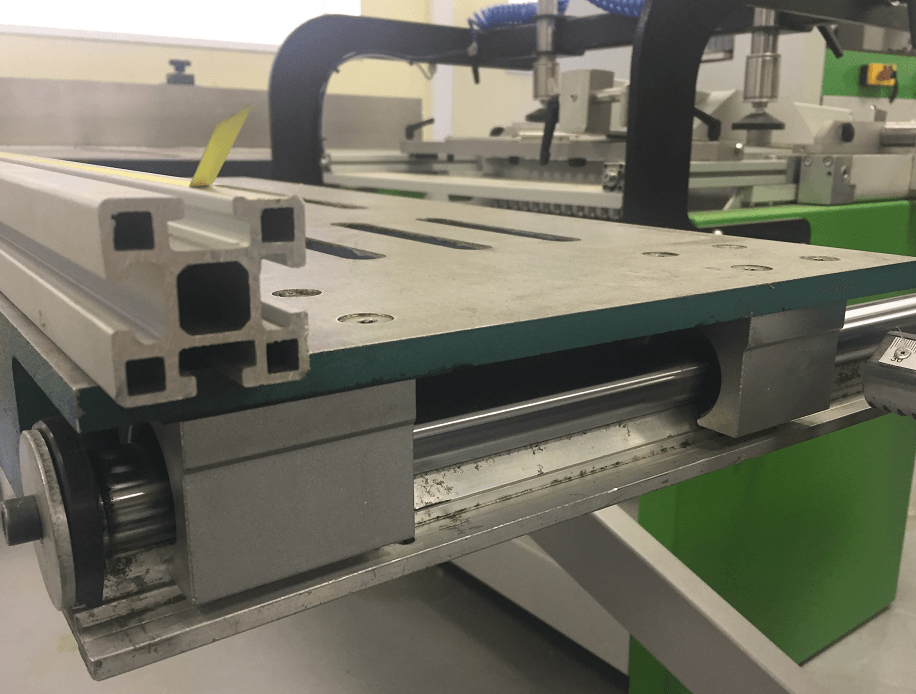

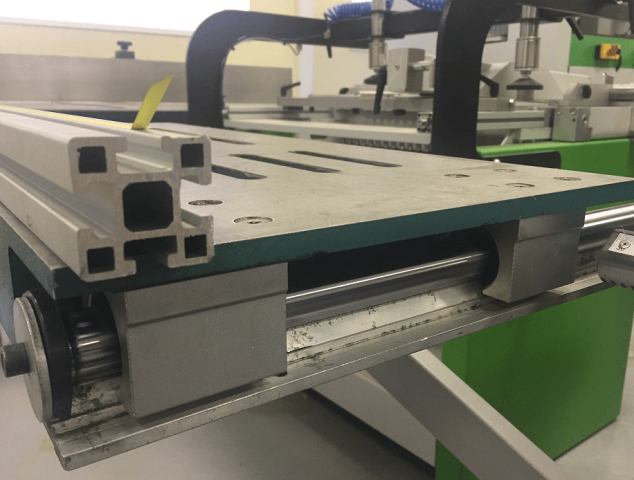

КРЕПЛЕНИЕ КАРЕТКИ

Перемещение по направляющей в двух линейных подшипниках обеспечивает плавность хода и жесткость конструкции.

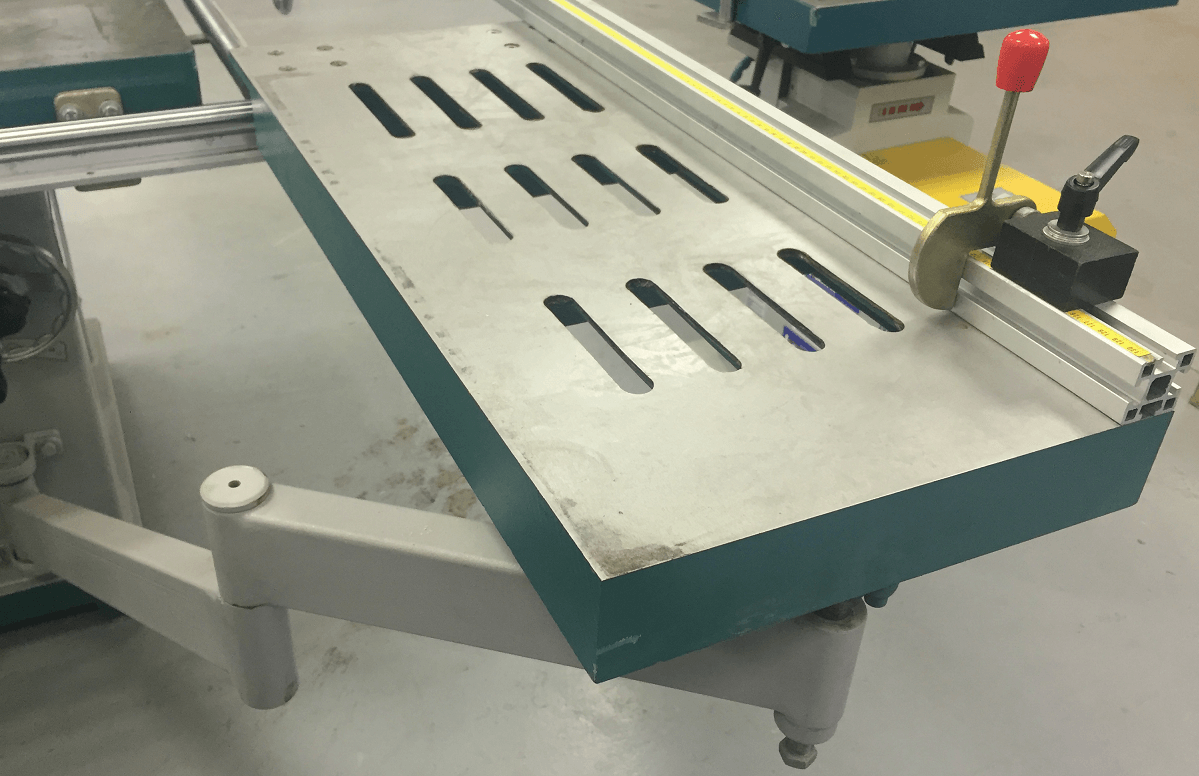

ОПОРА КАРЕТКИ

Дополнительную жесткость и отсутствие люфтов обеспечивает опора каретки.

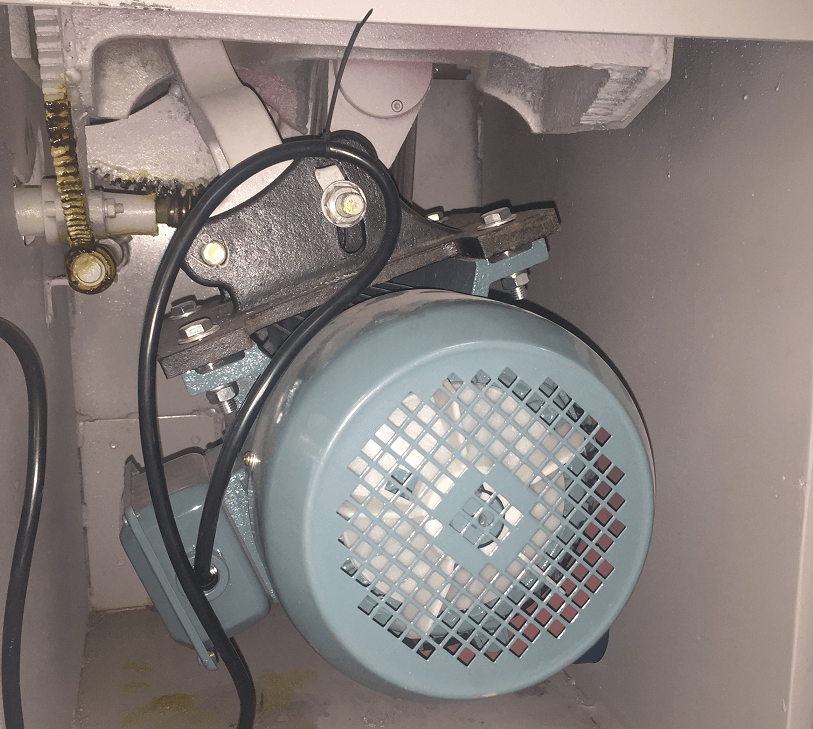

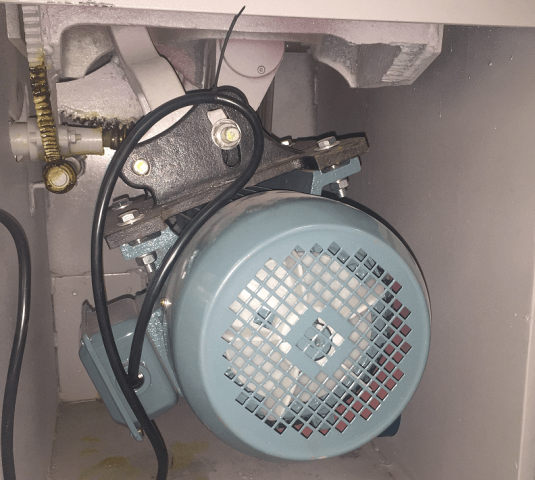

МОТОРНЫЙ ОТСЕК

Удобный доступ для обслуживания двигателя и механизмов подъема/наклона пилы.

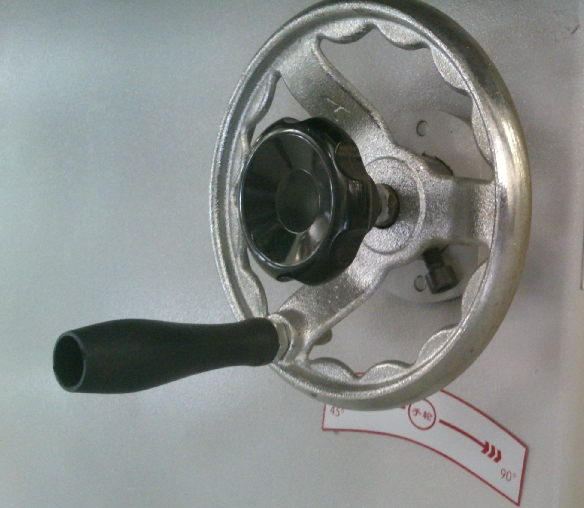

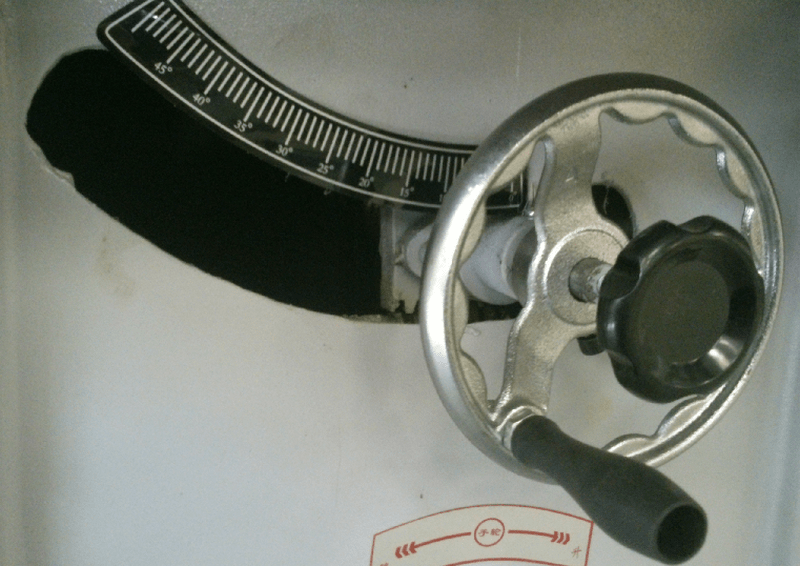

РЕГУЛИРОВКА ПИЛЫ

Удобные маховики для подъема/опускания и наклона пилы.

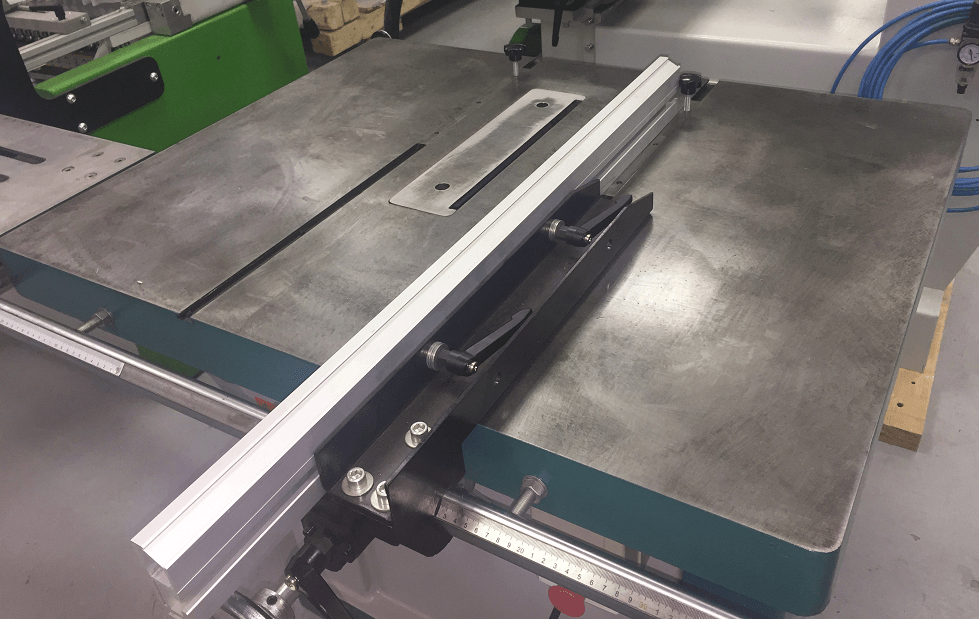

РАБОЧИЙ СТОЛ

Массивный чугунный стол 1000 х 780 мм позволяет обрабатывать габаритные заготовки и обеспечивает отсутствие вибраций.

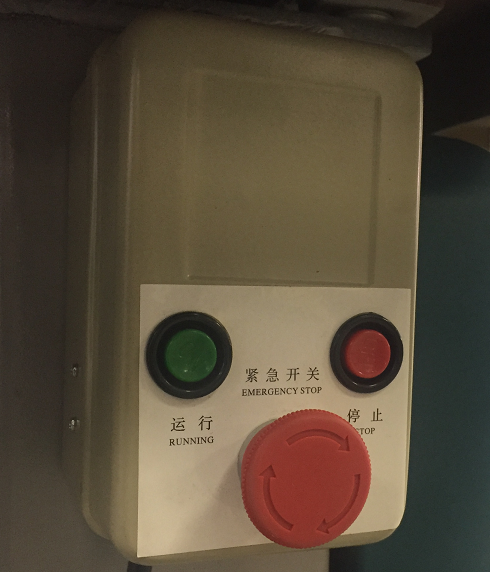

ПУЛЬТ УПРАВЛЕНИЯ

Предельно простой пульт позволяет работать низкоквалифицированным операторам.

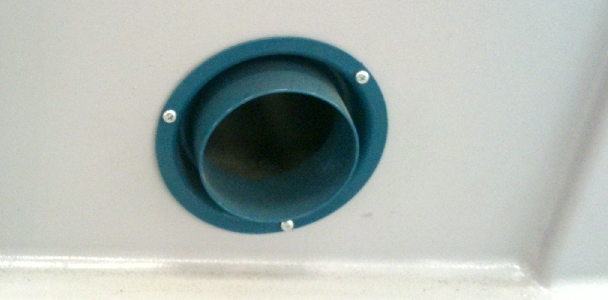

ВЫХОД ПОД АСПИРАЦИЮ

Для удаления стружки из моторного отсека.
Модель S 350K

Наибольшая толщина распиливаемого материала 90°, мм

100

Наибольшая толщина распиливаемого материала 45°, мм

70

Максимальная ширина раскроя, мм

650

Диаметр дисковой пилы, мм

355

Посадочный диаметр пилы, мм

30

Размер рабочей поверхности стола, мм

1000 х 780

Размер торцовочной каретки, мм

820 х 360

Частота вращения пилы, об/мин

3500

Способ подачи заготовок

ручная

Род тока питающей сети

Переменный трехфазный

Частота тока, Гц

50

Напряжение питающей сети, В

380

Мощность привода, кВт

5,5

Габаритные размеры:
Длина, мм 1950
Ширина, мм 1250
Высота, мм 920

Вес, кг

280
