Размеры стола: 600 x 320
Максимальный вес электрода: 50 кг
Максимальный вес заготовки: 700 кг
Вес: 1400 кг
- Перемещение по оси Z осуществляется сервоприводом через выскоточную шарико-винтовую пару
- Тип управления осями: X,Y- ручное
- База данных параметров обработки для различных материалов заготовки и электрод-инструмента
- Максимально достижимая шероховатость поверхности Ra 0,3
НАЗНАЧЕНИЕ:
Электроэрозионные копировально-прошивные станки предназначены для объемного копирования, прошивки отверстий в изделиях, маркировки деталей, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным.
Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

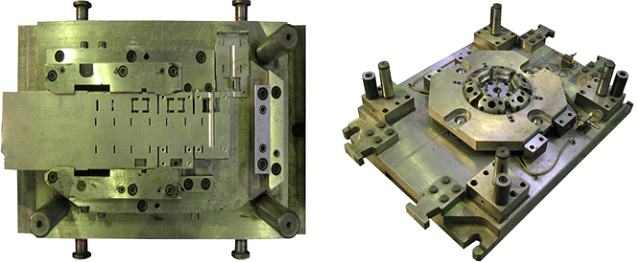

Штамп для вырубки мелких деталей из полосы
Пресс-формы

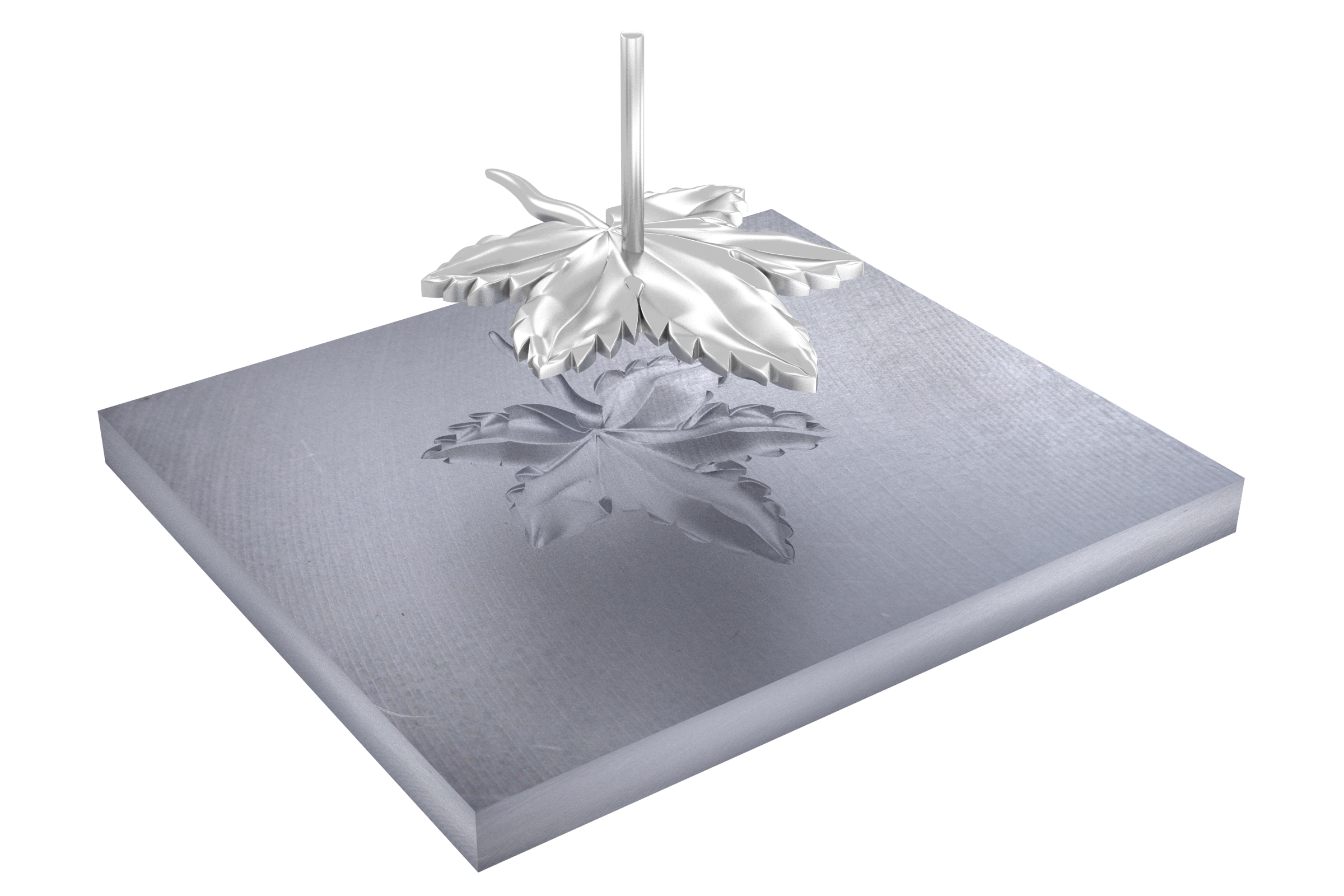

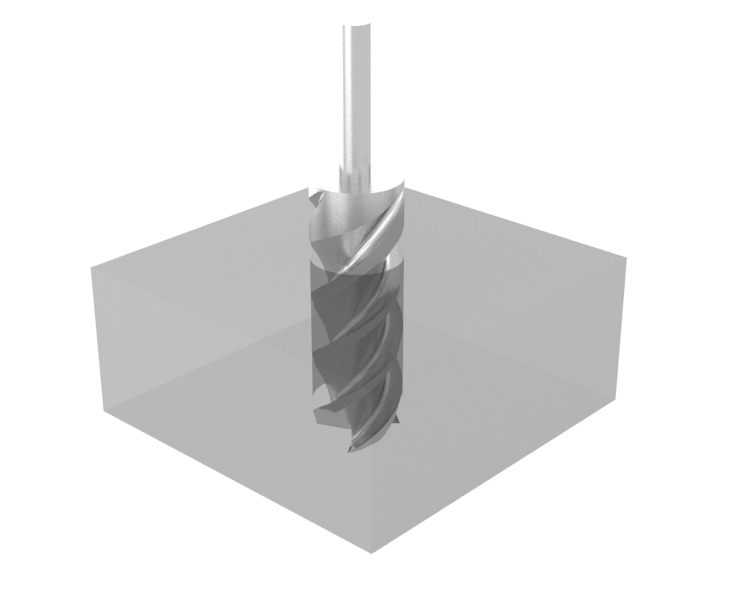

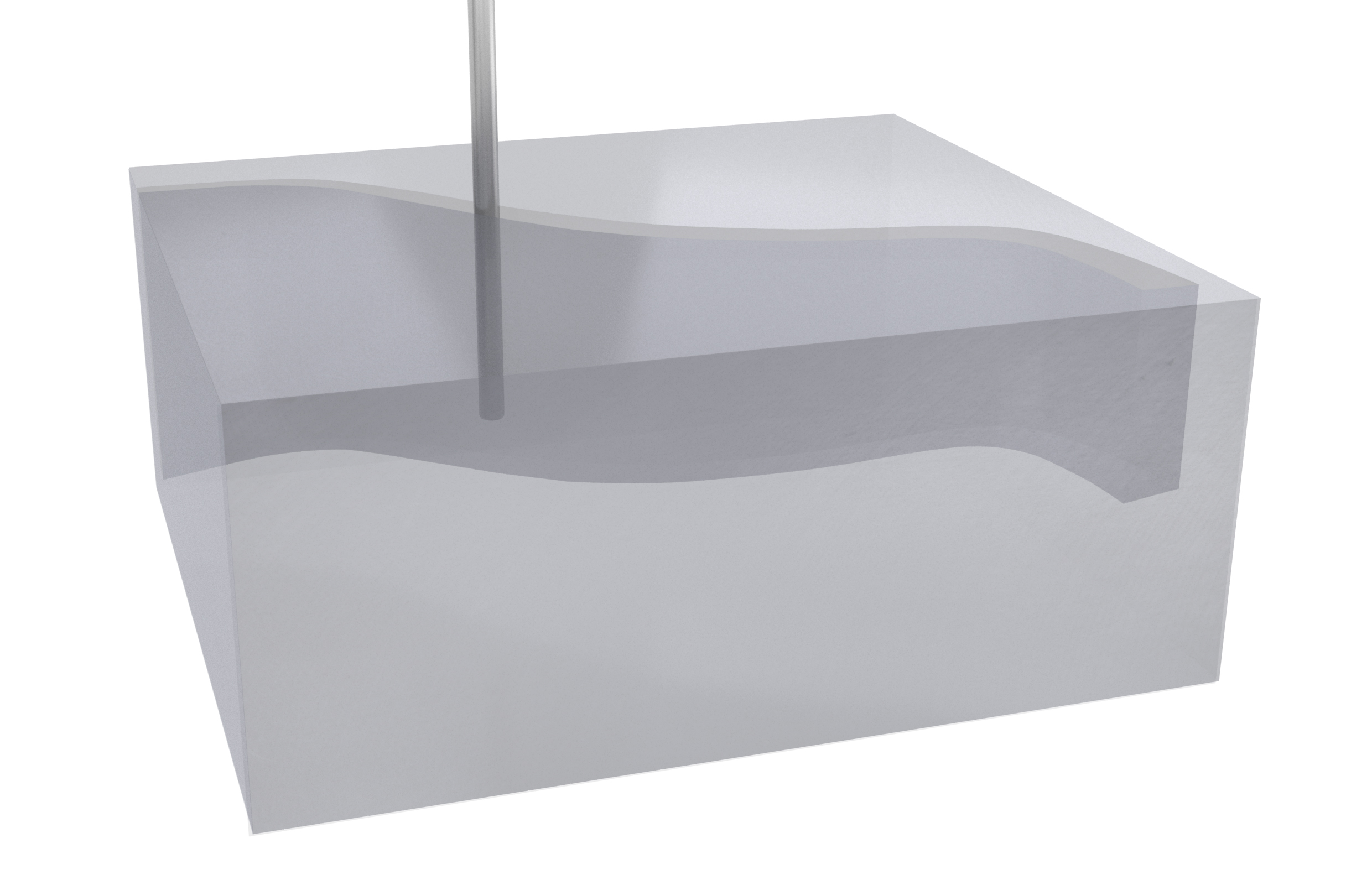

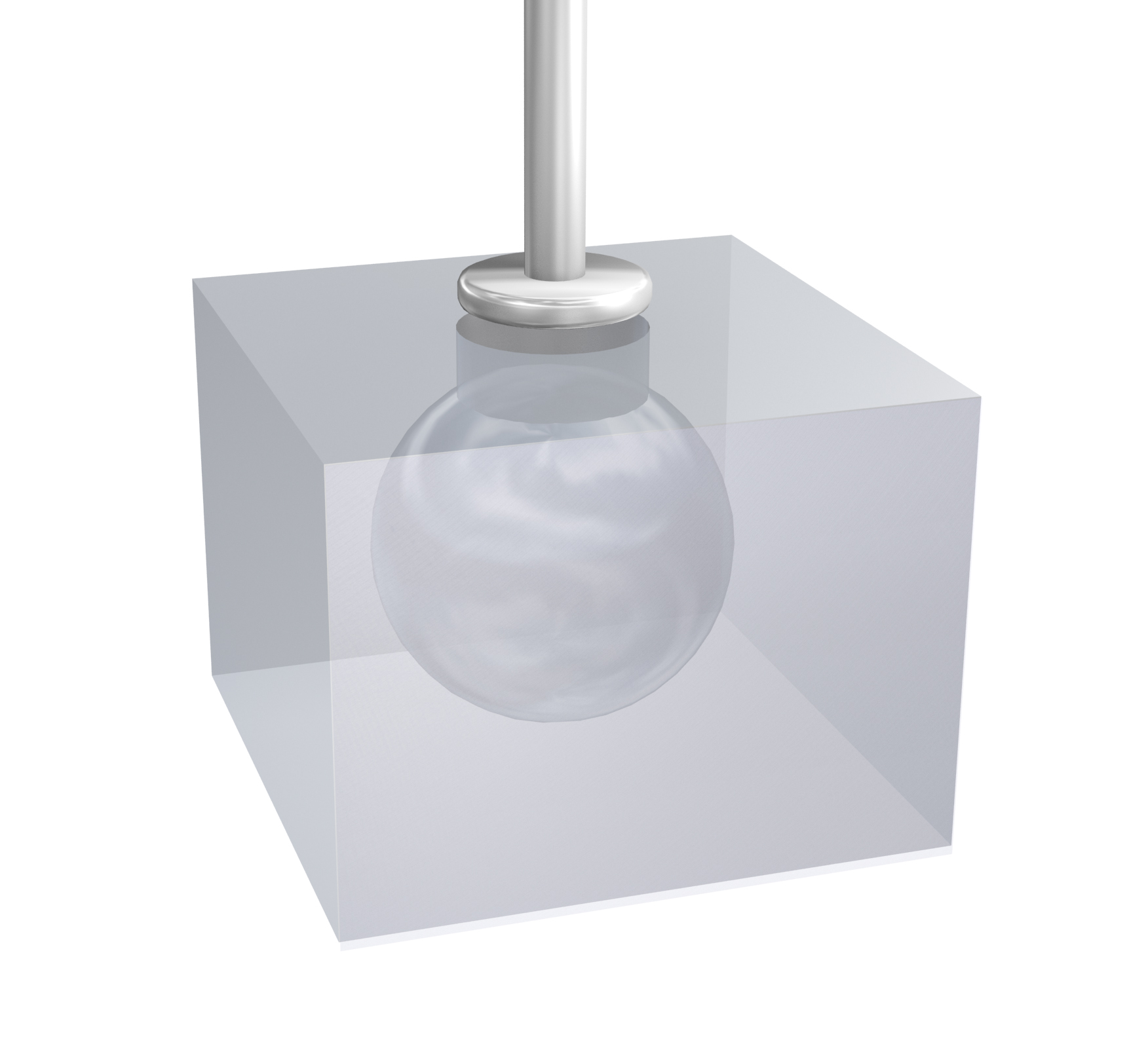

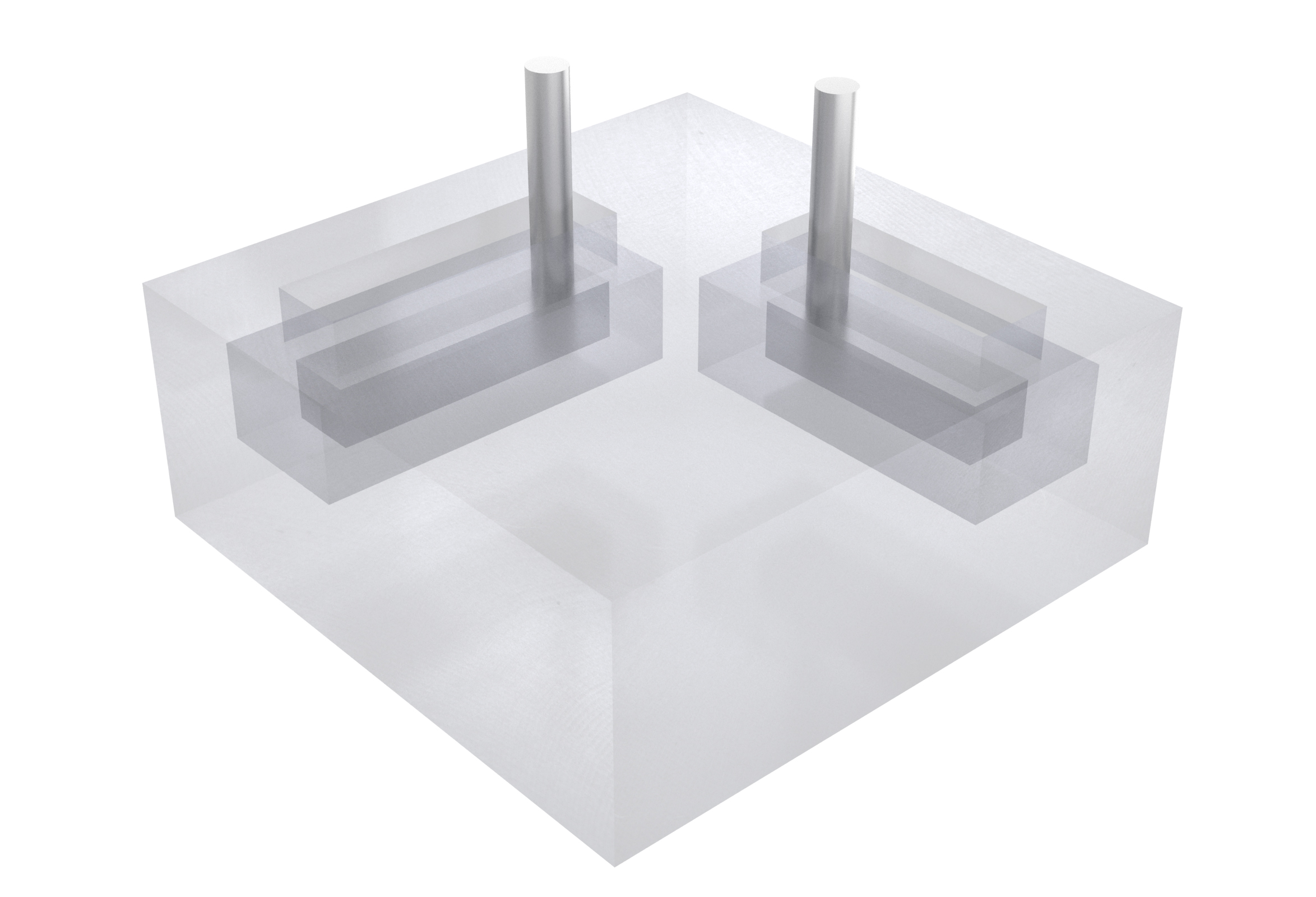

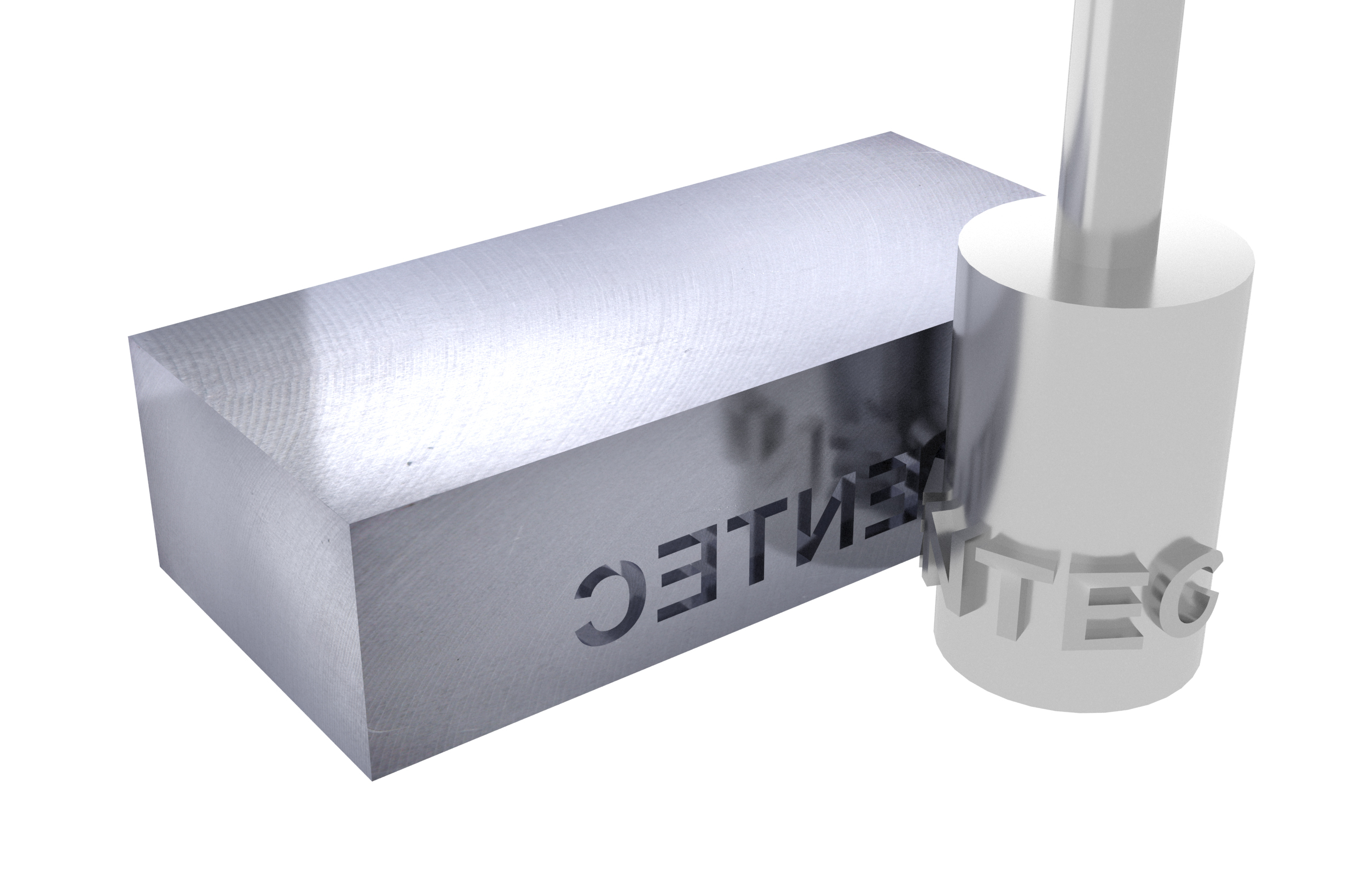

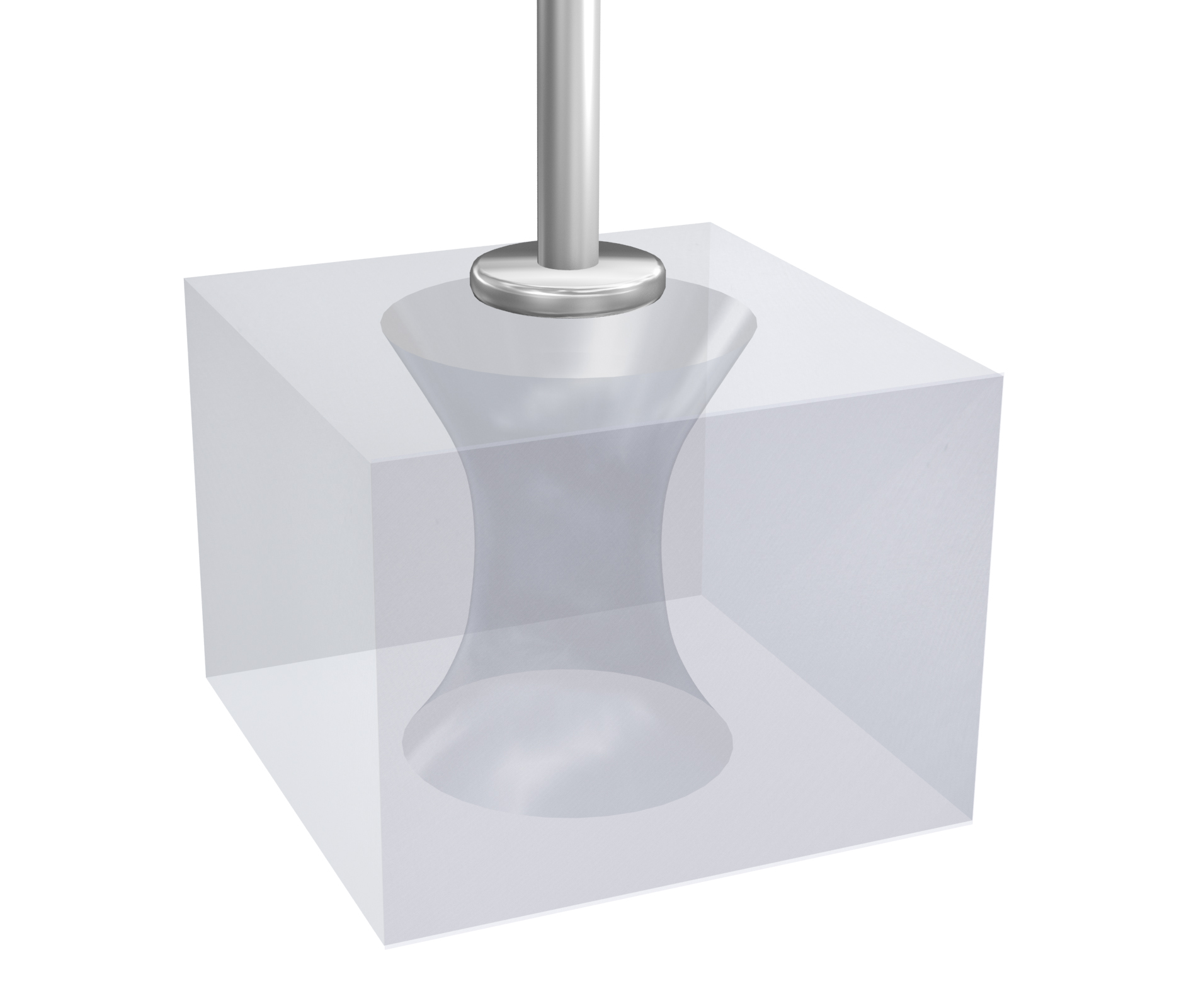

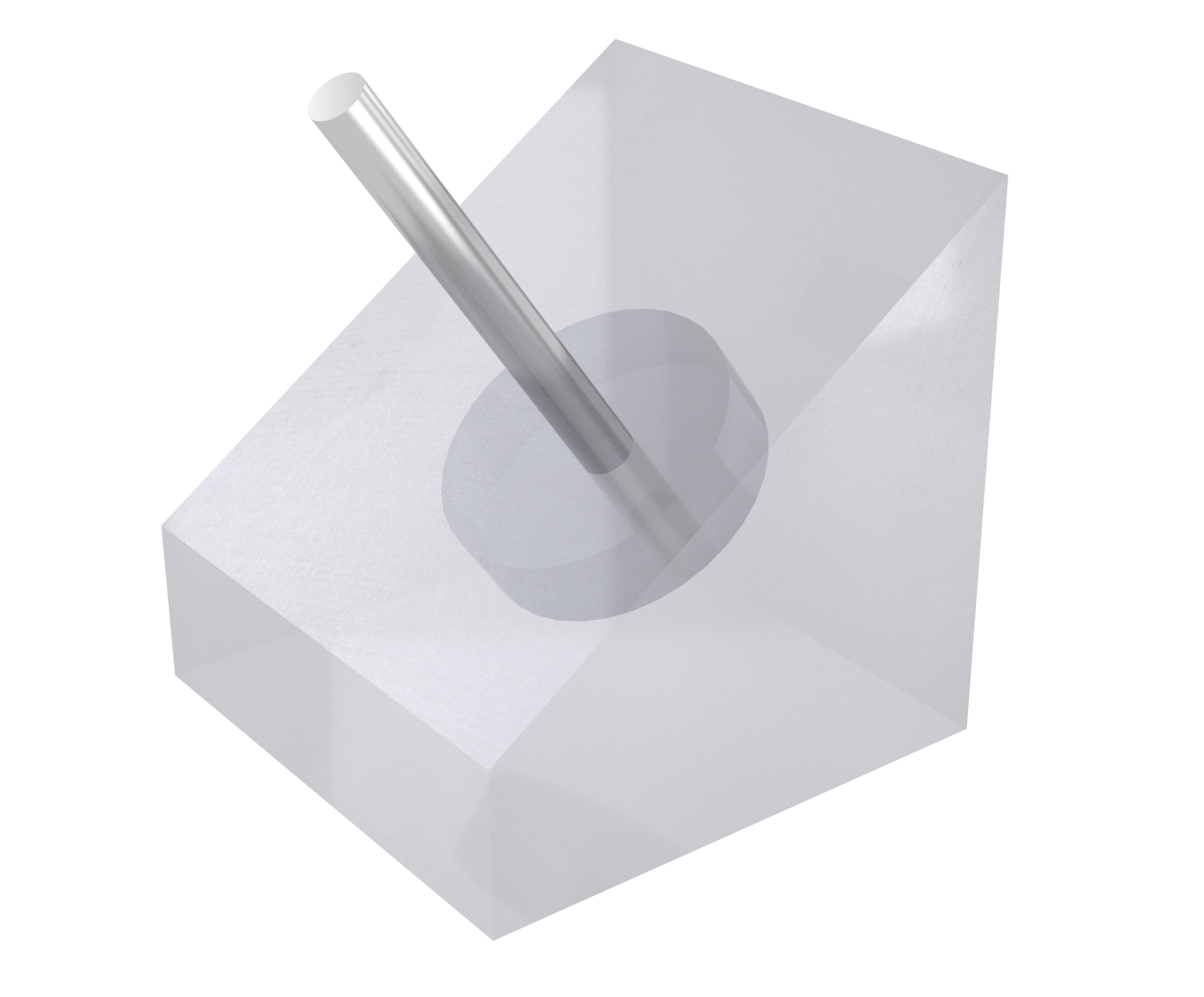

СХЕМА ОБРАБОТКИ:
| ДИАЛОГОВАЯ СИСТЕМА ПРОГРАММИРОВАНИЯ Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании. |
| ВСТРОЕННАЯ БАЗА ДАННЫХ ДЛЯ ВЫБОРА ОПТИМАЛЬНЫХ РЕЖИМОВ ОБРАБОТКИ Оператору предлагаются оптимальные режимы обработки, исходя из обрабатываемого материала, материала электрод-инструмента, шероховатости и точности обрабатываемых поверхностей. |
| СТАНИНА СТАНКА Станина высокой жесткости выполненная из мелкодисперсного чугуна марки «Механит» обеспечивает длительный срок эксплуатации. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
 | ГЕНЕРАТОР ИМПУЛЬСОВ 100A |
 | БУМАЖНЫЕ ФИЛЬТРЫ Высокая эффективность и долгий срок службы при небольшой стоимости. |
 | ОПРАВКА ДЛЯ КРЕПЛЕНИЯ ЭЛЕКТРОД-ИНСТРУМЕНТА |
 | РАБОЧЕЕ ОСВЕЩЕНИЕ |
| НАБОР ИНСТРУМЕНТА ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
