Оптоволоконная установка лазерного раскроя IRONMAC D-EP

Оптоволоконная установка лазерного раскроя IRONMAC D-EP

По программе лизинга от партнеров КАМИ
Узнать больше

6 878 168

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 234 049 ₽/мес. в лизинг

Аванс: 0%

Срок договора: 36 мес.

от 123 807 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 24 месяца

Самая большая

Китай

Перемещение по осям X / Y / Z

3050 x 1530 x 315 / 6050 x 2030 x 315 мм
Мощность излучения резонатора

6000 Вт
Макс. скорость портала

120 - 140 м/мин
Ускорение осей X / Y, G

1,5
Вес

5750 / 14 000 кг

Преимущества

Режущая голова Raytools BM110 / BM06K с автофокусом
Высокая производительность
Работа до 3 смен
Получение любых деталей, вырезаемых из плоского листа металла
Скорость обработки от чертежа до готового изделия: 5 - 10 минут

Назначение

Оптоволоконная установка лазерного раскроя обеспечивает высокоскоростную чистовую резку* листов из черных, нержавеющих и цветных металлов в автоматизированном режиме.

* Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора.

На станках возможна обработка листов стандартного размера 3000 x 1500 и 6000 x 2000 мм.
Мощность резонатора до 6000 Вт.
Скорость перемещения портала до 140 м/мин.

Область применения

Комплексы широко используются в следующих сферах:

Машиностроительной;
Авиационной;
Космической;
Автомобильной;
Пищевой;
Металлургической;
Нефтегазовой;
Мебельной.

Металлообрабатывающая промышленность

Пищевая промышленность

Художественная резка по металлу

Нефтегазовая промышленность

Схемы обработки

Процесс лазерной резки

Конструктивные особенности

Отдельно стоящий шкаф управления с кондиционированием и вентиляцией

Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

Возможность видеомониторинга процесса резки на отдельном экране

* Используется видеокамера - опция.

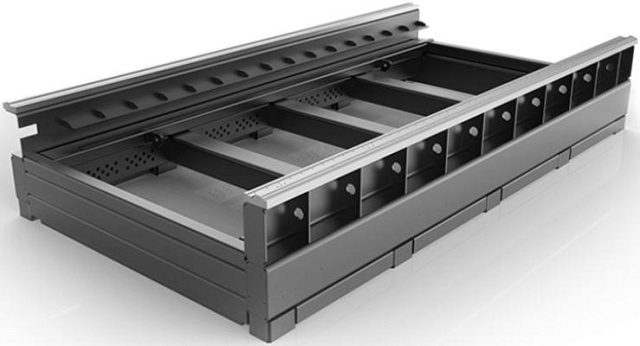

Мощная цельносварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, с зональной вытяжкой.

Усиленная конструкция для работ в 3 смены (масса до 6700 кг).

3000 x 1500 (основной стол) + 3000 х 1500 (сменный стол).

Высокая производительность благодаря сменному столу.

Дополнительная комплектация

Режущая голова Raytools BM110 / BM06K с автофокусом - для моделей с источником 3000 / 6000 Вт.

Резонатор (лазерный источник) Raycus или IPG

Система ЧПУ FSCUT2000 (для модели с источником 6000 Вт)

ПО Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

Серводвигатели по оси Y - YASKAWA (Япония) 1,3 кВт
Серводвигатели по оси Х - YASKAWA (Япония) 0,85 кВт
Серводвигатель по оси Z - YASKAWA (Япония) 0,4 кВт

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.

Линейные направляющие Hiwin / PMI (Тайвань)

Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.

Двухприводные зубчатые рейки УУС (Тайвань)

Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

Привод Z - прецизионная ШВП TBI (Тайвань)

Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

Электроника станка: реле, автоматические выключатели, контроллеры осей.

Электрические элементы Schneider (Франция)

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

Чиллер охлаждения Tongfei / Hanli (Китай)

Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.

Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

Мощная цельно-сварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.

Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента.

Всё это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Интегрированные системы датчиков позволяют.

Ёмкостной датчик высоты и неровности листа

Ключевые компоненты лазерного комплекса

Ключевые компоненты лазерного комплекса, непосредственно участвующие в обработке изделия:

Отличительные особенности волоконных лазеров

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы;
излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.

Такое коротковолновое излучение очень интенсивно поглощается металлом:

малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.

высокий, по сравнению с другими источниками, КПД - h = 35%. Например, эффективность газовых лазеров составляет всего h = 5%;
создание излучателей высокой мощности (до 100 кВт) – излучение нескольких волоконных лазеров можно объединить в одно;
низкая теплоотдача – лазеру не нужна система интенсивного охлаждения, поэтому его конструкция компактная, простая в обслуживании и ремонте.

волоконные лазеры не требуют сложной настройки, юстировки и чистки;
для установки оборудования не нужны специальные условия;
компактность – лазер занимает от 20 м² производственного помещения;
передача излучения по оптоволоконному кабелю;
время работы до 100 000 часов благодаря низкой нагрузке на диоды и волокно;
полная готовность к эксплуатации – лазер не требует долговременной наладки;
использование фокусирующих линз позволяет обойтись без сторонней дорогостоящей фокусирующей системы;
высокая эффективность резки.

Модель

IRONMAC D-EP

Модуль для резки труб

Сменные паллеты

Кабинетная защита

Обрабатываемый металл

тонкий / толстый

Толщина металла, мм

Система ЧПУ

FSCUT

Рабочая зона (Х x Y), мм

3000 x 1500 / 6000 x 2000

Перемещение по осям X / Y / Z, мм

3050 x 1530 x 315 / 6050 x 2030 x 315

Мощность излучения резонатора, Вт

6000

Точность геометрического размещения осей X / Y, мм

≤ 0,03

Макс. скорость портала, м/мин

120 - 140

Точность позиционирования, мкм/м

± 0,03

Точность репозиционирования, мм/м

0,03

Ускорение осей X / Y, G

1,5

Ширина реза, мм

0,1 - 0,5

Шероховатость в зоне реза, мкм

Ra 3,2 - 25,4

Режущая способность, мм

Согласно возможностям резонатора

Мин. задаваемое перемещение, мм

0,001

Сечение направляющих, мм

Макс. нагрузка на стол, кг

1440

Передача по осям X / Y

Шестерня-рейка YYC (Тайвань)

Поддерживаемое программное обеспечение

CAD, CorelDRAW plt., AI., dxf. и т. д.

Экран

23″ ЖК

Смазка

Автосмазка

Фаза

Напряжение, В

380

Частота, Гц

Класс защиты

IP54

Вид охлаждения

Водяной чиллер

Длина волны лазерного излучения, нм

1070

Общая мощность, кВт

50 / 60 / 80

Передача по оси Z

Шарико-винтовая пара

Ускорение оси Z, G

1,5

Длина, мм

8200

Ширина, мм

2650

Высота, мм

2200

Вес, кг

5750 / 14 000
