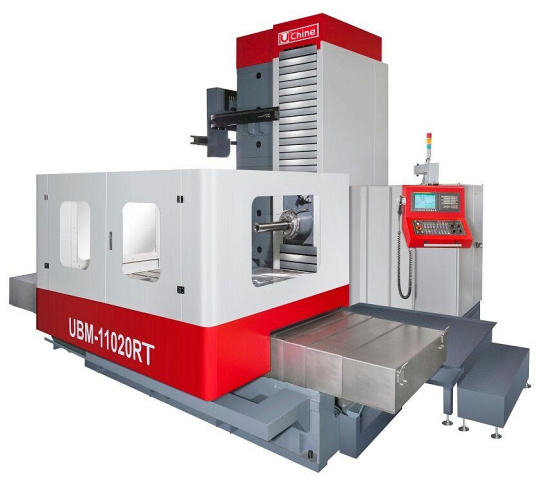

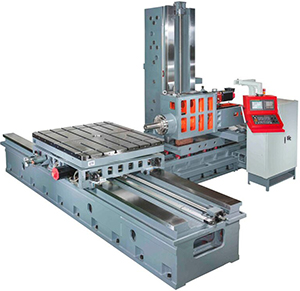

Горизонтально-расточные станки U’Chine. Серия UBM-RT с ЧПУ

U'Chine
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом
face-company

Ø шпинделя: 110 - 130 мм

Ось Х: 2000 - 4200 мм

Ось Y: 1800 - 2000 мм

Вес: 27 500 - 46 500 кг

Преимущества 7

Широкий диапазон скоростей вращения шпинделя от 10 до 2500 об/мин

Крутящий момент на шпинделе 1400 Нм

Увеличенные подачи до 10000 мм/мин позволяют значительно ускорить процесс обработки заготовки

Простота управления и обслуживания станка при помощи внедрения ЧПУ

Увеличение производительности в 1,5 – 2,5 раза по сравнению со станками с УЦИ

Снижение потребности во множестве квалифицированных рабочих-станочников

Уменьшенное время переналадки станка для перехода на изготовление новых деталей

НАЗНАЧЕНИЕ:

Горизонтально-расточной станок с поворотным столом UBM-RT представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, UBM-RT является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. UBM-RT осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке UBM-RT, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство, оборонно-промышленный комплекс и многие др. виды деятельности.









ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:











СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

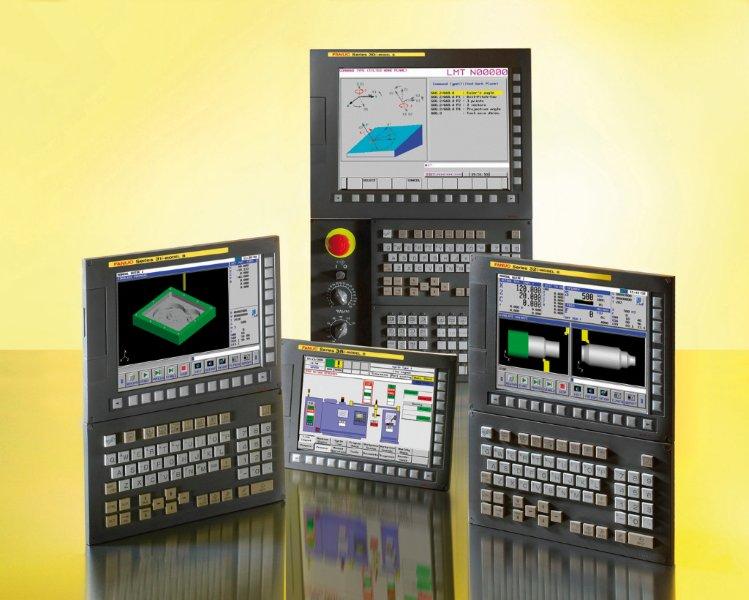

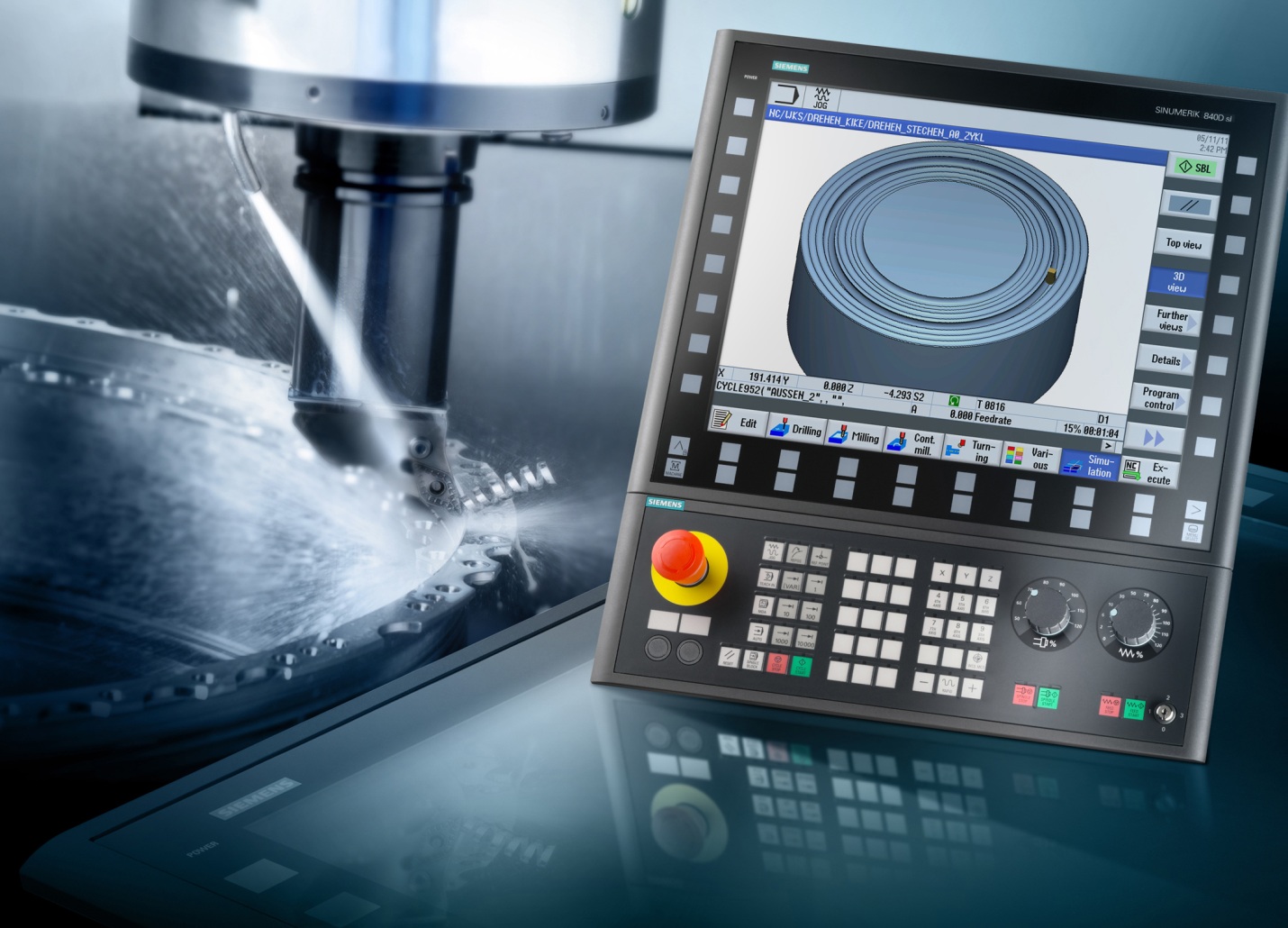

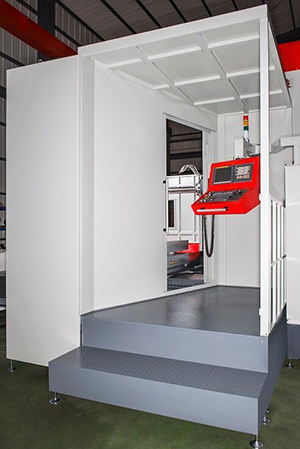

СТОЙКА С ЧПУ

Горизонтально-расточной станок с поворотным столом UBM-RT управляется от стойки с ЧПУ (числовым программным управлением). Как правило, стойка с ЧПУ отображает состояние основных важных компонентов станка (максимальные обороты шпинделя и диапазон его скоростей; мощности электродвигателя для каждой из осей; максимальное расстояние перемещения инструмента или стола вдоль каждой оси; количество инструменов, которое может поместиться в инструментальном магазине; наибольшую скорость ускоренного перемещения; наибольшую скорость резания), направления для движений (каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу), вспомогательных элементов станка (измерительные длины рабочей части инструмента; устройства смены паллет; отдельно стоящие инструментальные магазины), перемещения 3-х координат (4-х координатные исполнения горизонтально-расточных станков изготавливаются под заказ), одним словом – всевозможные тонкости программирования каждой из функций станка.


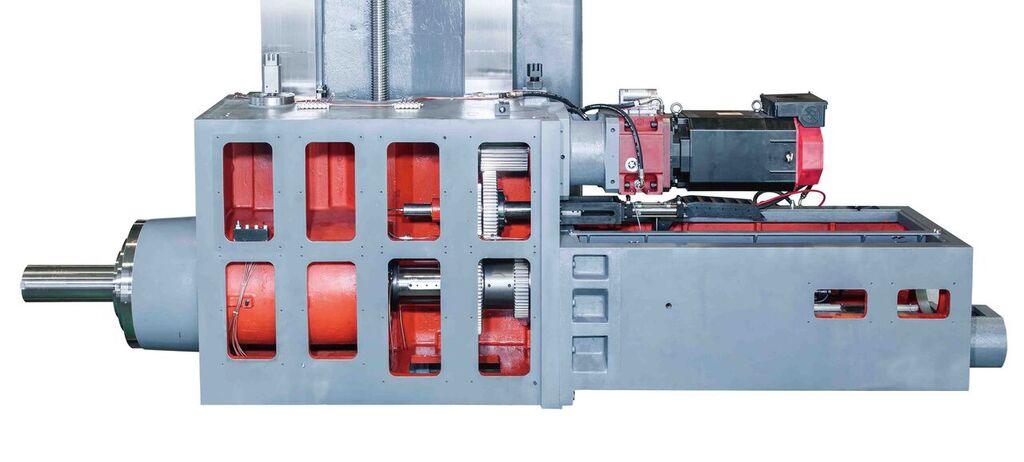

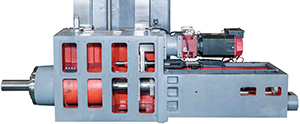

РАБОЧИЙ СТОЛ И ШПИНДЕЛЬНАЯ СТОЙКА

Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка UBM-RT имеют общий фундамент, при этом стол имеет 2 степени свободы: горизонтальную подачу в одном направлении и вращение вокруг вертикальной оси, 3-ей степенью является горизонтальное перемещение колонны, что придает конструкции большую жесткость, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки горизонтально-расточного станка.

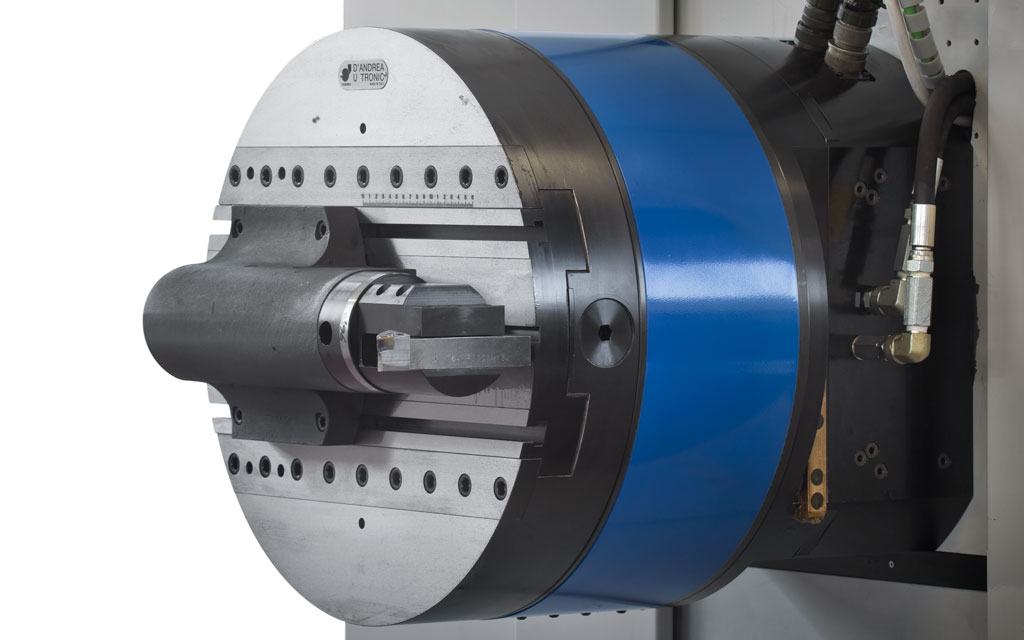

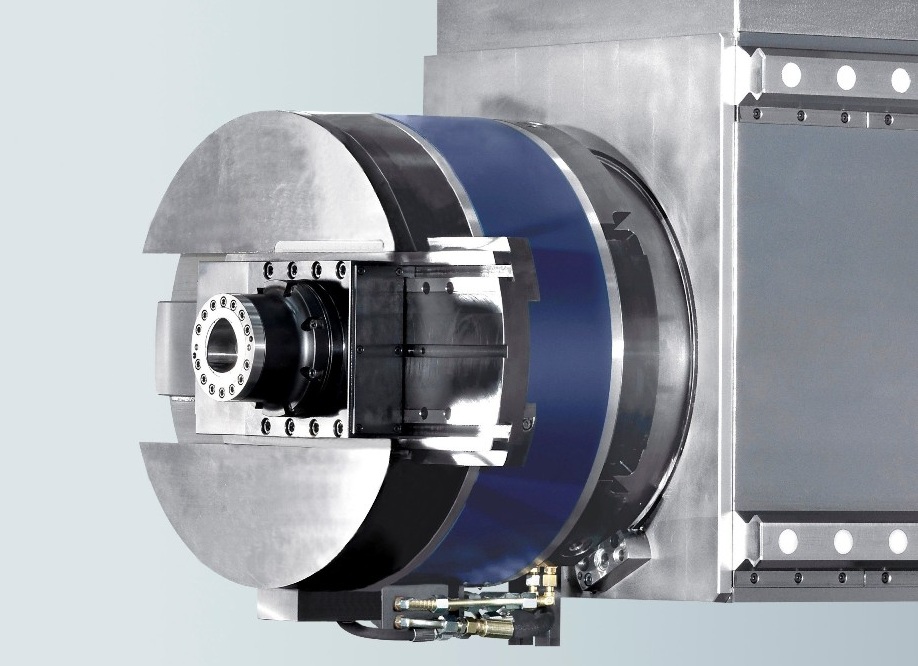

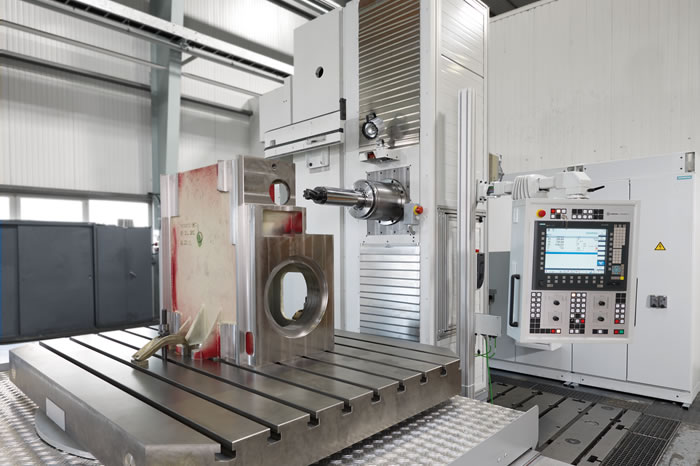

ПЛАНШАЙБА

Горизонтально-расточной станок с поворотным столом UBM-RT иногда оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (не все горизонтально-расточные станки с ЧПУ комплектуются таким приспособлением, т.к. некоторым модификациям оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель горизонтально-расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера может производиться как вручную, так и при помощи стойки с ЧПУ, использование которой дает возможность автоматического изменения диаметра расточки.


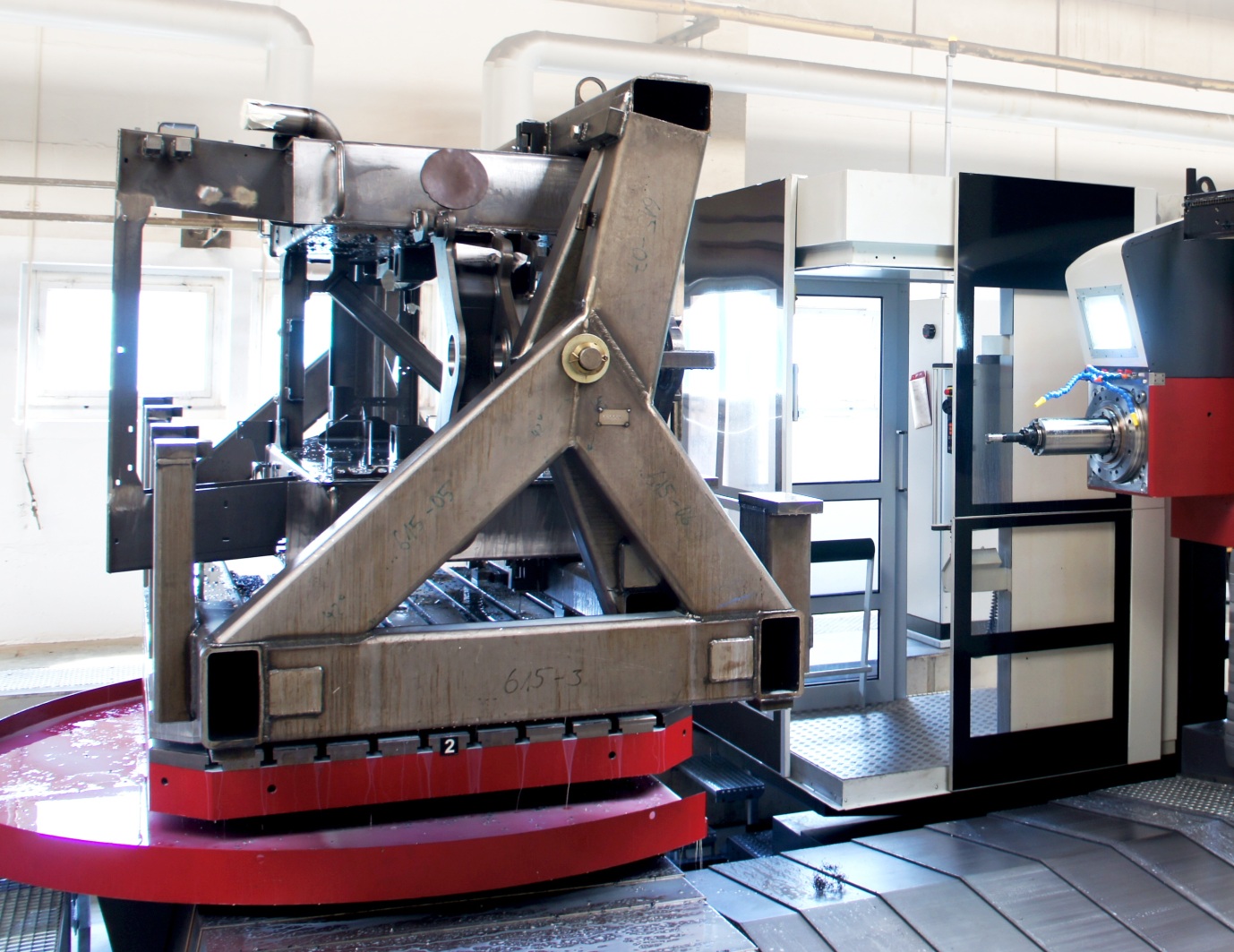

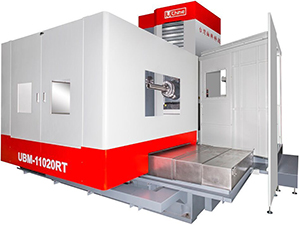

ПОВОРОТНЫЙ СТОЛ С УВЕЛИЧЕННОЙ НАГРУЗОЧНОЙ СПОСОБНОСТЬЮ

Для увеличения длины растачиваемых отверстий горизонтально-расточные станки оснащаются поворотными столами большего диаметра с увеличенной нагрузочной способностью. Большие поворотные столы могут служить не только для увеличения длин растачиваемых на станке отверстий, но также для последовательной обработки нескольких деталей, что в разы увеличивает производительность горизонтально-расточного станка.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Расточной шпиндель 110/130 мм
Стойка ЧПУ Fanuc 0i-MF
Рабочий стол 1400 х 1600 мм (индексация поворота 1°/0,001°) + возможность одновременной интерполяции во время обработки
Оптические линейки по осям X, Y, Z
Интерфейс RS-232
Защитное ограждение рабочей зоны стола
Ящик с инструментами для обслуживания станка
Главный двигатель 15 / 18,5 кВт
Масляное охлаждение шпиндельного узла
Автоматический останов
Гидравлика
Автоматическая система охлаждения
Автоматическая система смазки
Аварийная лампа
Рабочее освещение
Ручной пульт-маховичок MPG
Теплообменник
Стружкоуборочный конвейер + корзина
Выравнивающие болты и опоры
Руководство по эксплуатации на русском языке
Тест-лист сдачи станка по точностным параметрам
Руководство по эксплуатации ЧПУ Fanuc 0i-MF на русском языке
Инструментальный магазин на 40 позиций
Сервисная поддержка – выезд сервисного инженара в течение 48 часов

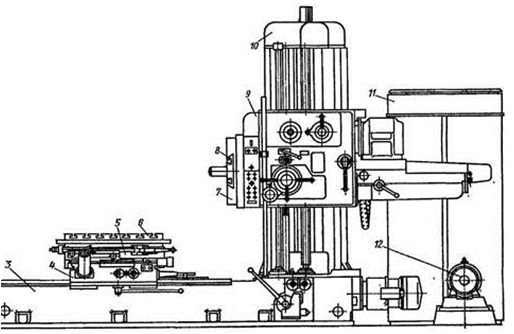

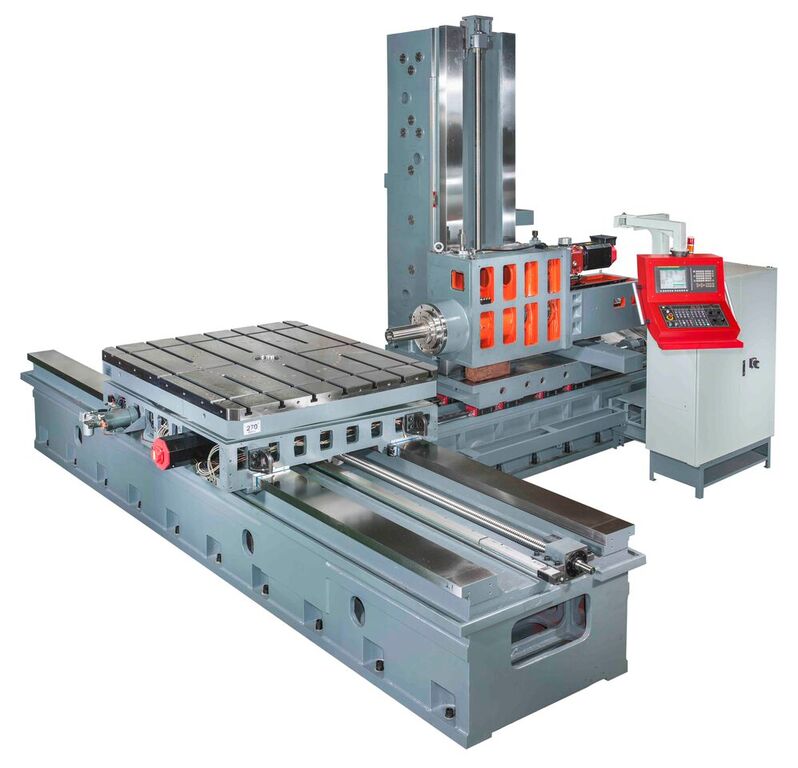

КОНСТРУКТИВНЫЕ ОБОЗНАЧЕНИЯ:

Станина (3)

Стол (4)

Верхний суппорт (5)

Поворотный стол (6)

Планшайба (7)

Механизм радиального перемещения суппорта (8)

Уравновешенная шпиндельная бабка (9)

Стойка (10)

Электрошкаф (11)

Вентилятор (12)

Модель
UBM-11020 RT
UBM-11025 RT
UBM-11032 RT
UBM-13020 RT
UBM-13025 RT
UBM-13032 RT
UBM-13042 RT
Тип управления
ЧПУ
ЧПУ
ЧПУ
ЧПУ
ЧПУ
ЧПУ
ЧПУ
Конус шпинделя
ISO NO.50
ISO NO.50
ISO NO.50
ISO NO.50
ISO NO.50
ISO NO.50
ISO NO.50
Диапазон оборотов рабочего шпинделя, об/мин
10 - 2500
10 - 2500
10 - 2500
10 - 2000
10 - 2000
10 - 2000
10 - 2000
Перемещение по оси X, мм
2000
2500
3200
2000
2500
3200
4200
Перемещение по оси Y, мм
1800
1800
1800
2000
2000
2000
2000
Перемещение по оси Z, мм
1700
1700
1700
2000
2000
2000
2000
Ускоренная подача по оси X, мм/мин
10 000
10 000
10 000
10 000
10 000
10 000
10 000
Ускоренная подача по оси Y, мм/мин
10 000
10 000
10 000
10 000
10 000
10 000
10 000
Ускоренная подача по оси Z, мм/мин
10 000
10 000
10 000
10 000
10 000
10 000
10 000
Габариты рабочего стола, мм
1600 х 1400
1600 х 1400
1600 х 1400
1600 х 1400
1600 х 1400
1600 х 1400
1600 х 1400
Размеры Т-пазов, мм/шт.
24 х 7
24 х 7
24 х 7
24 х 7
24 х 7
24 х 7
24 х 7
Мощность главного двигателя, кВт
15 / 18,5
15 / 18,5
15 / 18,5
15 / 18,5
15 / 18,5
15 / 18,5
15 / 18,5
Тип подачи оси B
автоматический
автоматический
автоматический
автоматический
автоматический
автоматический
автоматический
Габаритные размеры:
Длина, мм
6300
7175
6100
7152
7020
7020
8020
Ширина, мм
5200
5480
5600
5820
7152
7152
7152
Высота, мм
4400
4398
4200
4850
4850
4850
4850
Вес, кг
27 500
28 500
30 000
42 500
43 500
45 000
46 500
