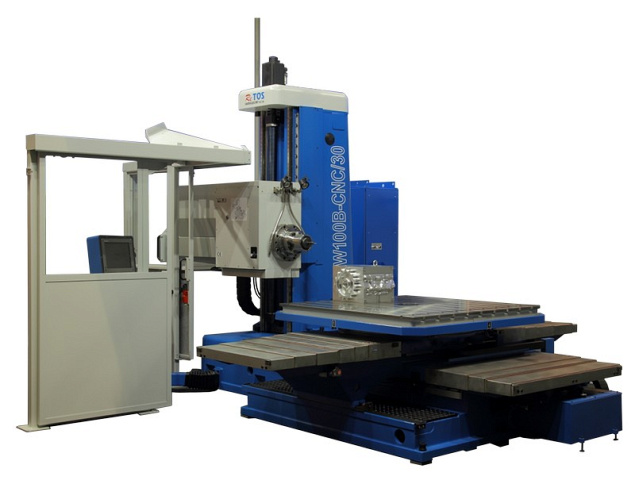

Горизонтально-расточные станки ReTOS Varnsdorf. Серия W100B с УЦИ

ReTOS Varnsdorf
ЧехияЧехия
Цена по запросу
Связь с ведущим специалистом
face-company

Ø шпинделя: 100 мм

Ось Х: 1600 мм

Ось Y: 1290 мм

Преимущества 8

Увеличенный диапазон оборотов шпинделя от 10 до 3000 об/мин

Увеличенная мощность главного двигателя до 20 кВт позволяет производить больший съём металла

Наличие инструментального магазина емкостью до 30 позиций значительно расширяет технологические возможности станка

Увеличенные подачи до 15 000 мм/мин позволяют значительно ускорить процесс обработки заготовки

Увеличение производительности в 1,5 – 2,5 раза по сравнению со станками с УЦИ

Снижение потребности во множестве квалифицированных рабочих-станочников

Уменьшенное время переналадки станка для перехода на изготовление новых деталей

Качество продукции проверено многолетним опытом: на рынке свыше 113 лет

НАЗНАЧЕНИЕ:

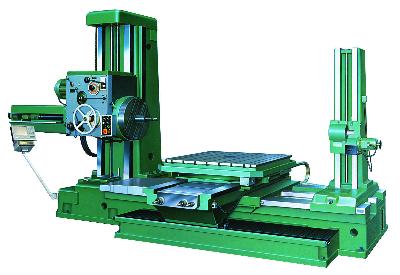

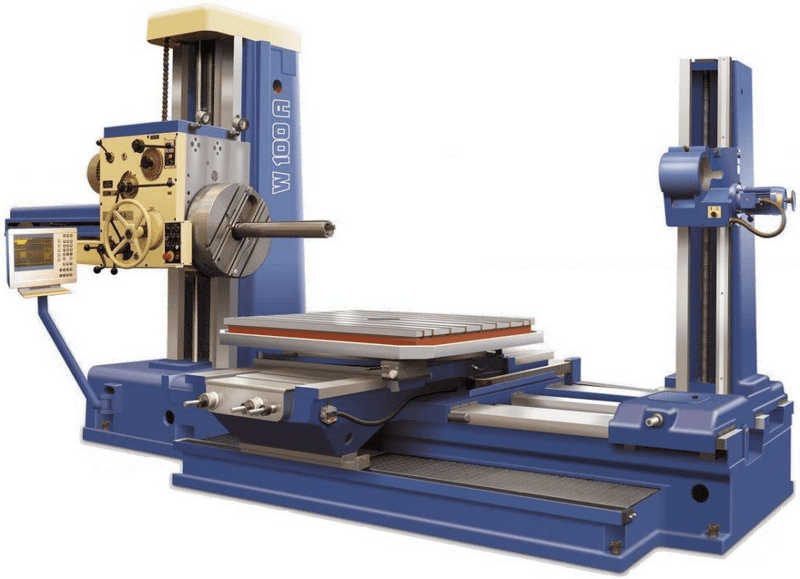

Горизонтально-расточной станок с поворотным столом W100B представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, W100B является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. W100B осуществляет перемещение по 5 осям (X / Y/ Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке W100B, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство, оборонно-промышленный комплекс и многие др. виды деятельности.







ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Увеличенный диапазон оборотов шпинделя 10 - 3000 об/мин
  • Увеличенная мощность главного двигателя до 20 кВт позволяет производить больший съём металла
  • Наличие инструментального магазина емкостью до 30 позиций значительно расширяет технологические возможности станка
  • Увеличенные подачи до 15 000 мм/мин позволяют значительно ускорить процесс обработки заготовки
  • Увеличение производительности в 1,5 - 2,5 раза по сравнению со станками с УЦИ
  • Снижение потребности во множестве квалифицированных рабочих-станочников
  • Уменьшенное время переналадки станка для перехода на изготовление новых деталей
  • Качество продукции проверено многолетним опытом: на рынке свыше 113 лет



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТОЙКА С ЧПУ

Горизонтально-расточной станок с поворотным столом W100B управляется от стойки с ЧПУ (числовым программным управлением). Как правило, стойка с ЧПУ отображает состояние основных важных компонентов станка (максимальные обороты шпинделя и диапазон его скоростей; мощности электродвигателя для каждой из осей; максимальное расстояние перемещения инструмента или стола вдоль каждой оси; количество инструменов, которое может поместиться в инструментальном магазине; наибольшую скорость ускоренного перемещения; наибольшую скорость резания), направления для движений (каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу), вспомогательных элементов станка (измерительные длины рабочей части инструмента; устройства смены паллет; отдельно стоящие инструментальные магазины), перемещения 3-х координат (4-х координатные исполнения горизонтально-расточных станков изготавливаются под заказ), одним словом – всевозможные тонкости программирования каждой из функций станка.

3 СТЕПЕНИ СВОБОДЫ РАБОЧЕГО СТОЛА

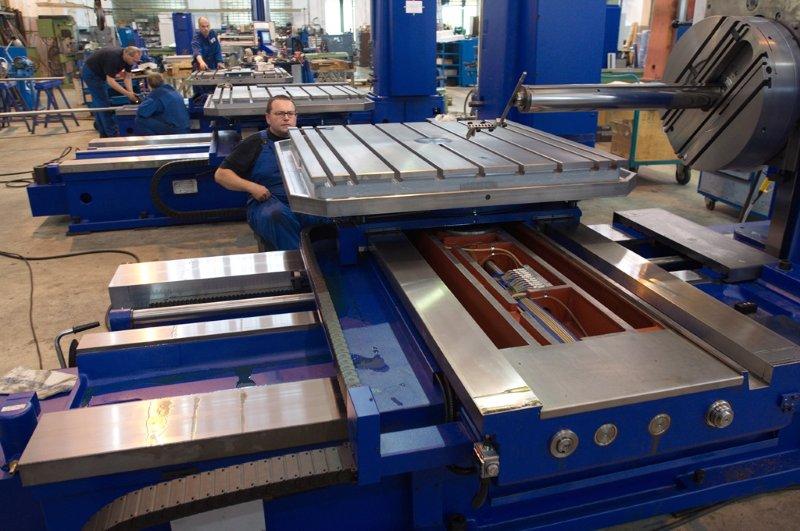

Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка W100B имеют общий фундамент, при этом стол имеет 3 степени свободы: горизонтальную подачу в двух направлениях и вращение вокруг вертикальной оси, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки горизонтально-расточного станка.

>

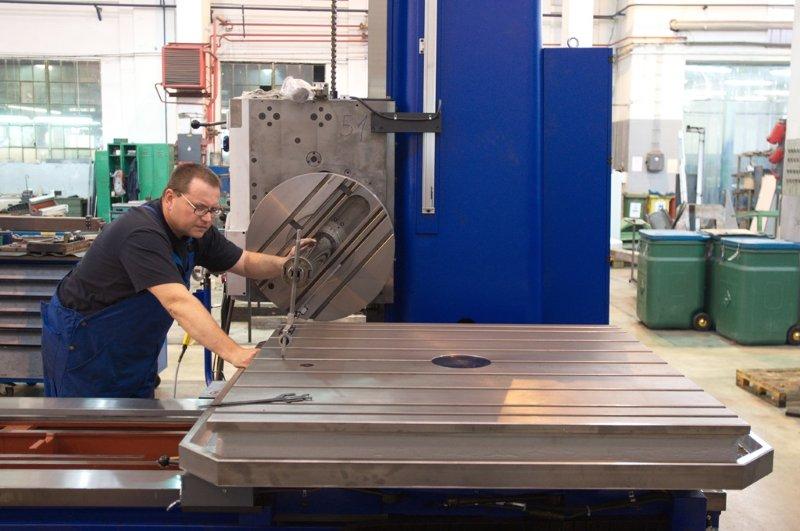

ПЛАНШАЙБА

Горизонтально-расточной станок с поворотным столом W100B часто оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (не все горизонтально-расточные станки с ЧПУ комплектуются таким приспособление, т.к. некоторым модификациям оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель горизонтально-расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера может производиться как вручную, так и при помощи стойки с ЧПУ, использование которой дает возможность автоматического изменения диаметра расточки.

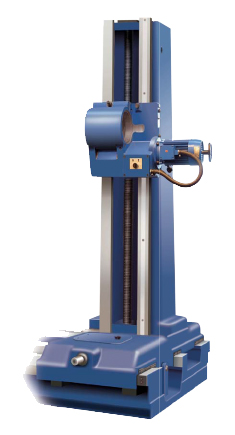

ЗАДНЯЯ СТОЙКА-ЛЮНЕТ

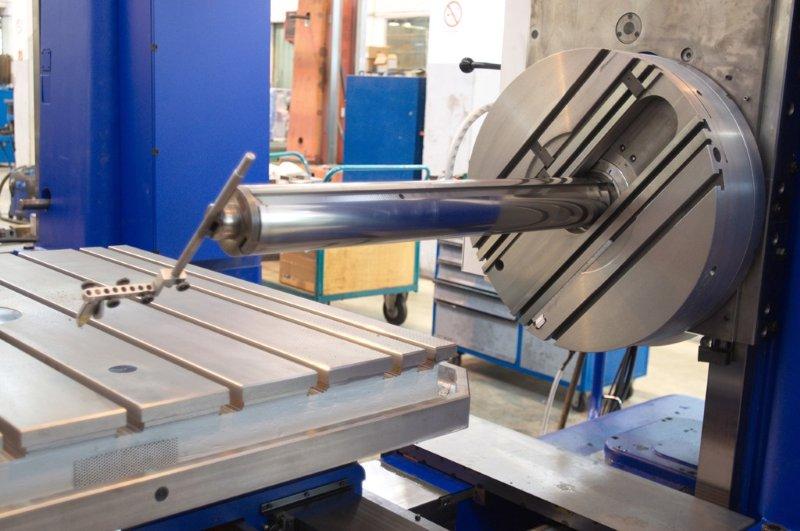

Для увеличения длины растачиваемых отверстий горизонтально-расточные станки доукомплектовываются задней стойкой–люнетом. Между люнетом и шпинделем горизонтально-расточного станка устанавливается ось (борштанга), на которой крепится одна или несколько фрез. В этом случае задняя стойка может служить не только для увеличения длин растачиваемых на станке отверстий, но также для одновременной обработки нескольких деталей и увеличения производительности горизонтально-расточного станка.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

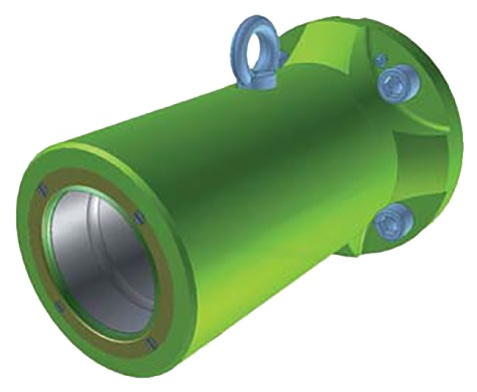

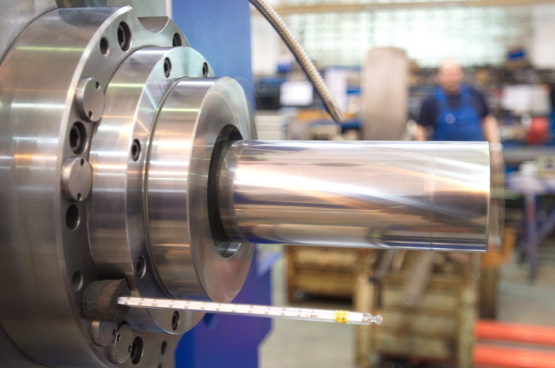

Направляющая опора шпинделя – 170 мм
Шомпол конусной полости шпинделя VK-ISO50
Наконечник для крепления инструмента - 15 шт.
Анкерный материал
Набор инструментов для обслуживания и ухода
Базовый комплект запчастей
Сопроводительная техническая документация
Сервисная поддержка – выезд сервисного инженера в течение 48 часов



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

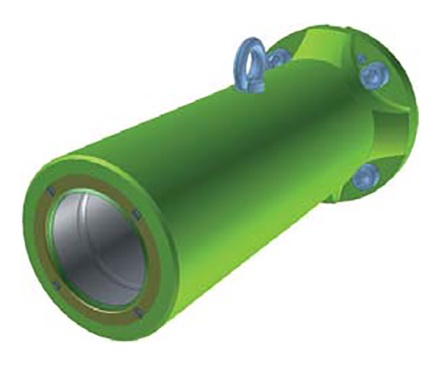

Направляющая опора шпинделя - 320 мм
Направляющая опора шпинделя - 470 мм

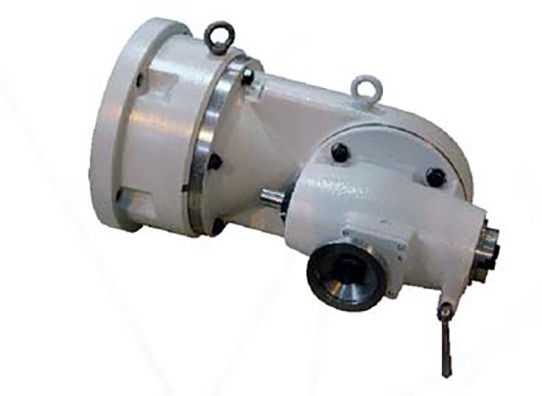

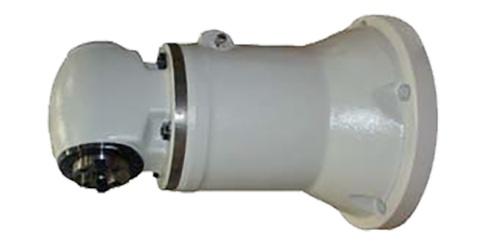

FP 40-10 ручная фрезерная головка прямоугольная

UFP 40-10 ручная фрезерная головка универсальная
HPR50 ручная фрезерная головка прямоугольная
Опора борштанг

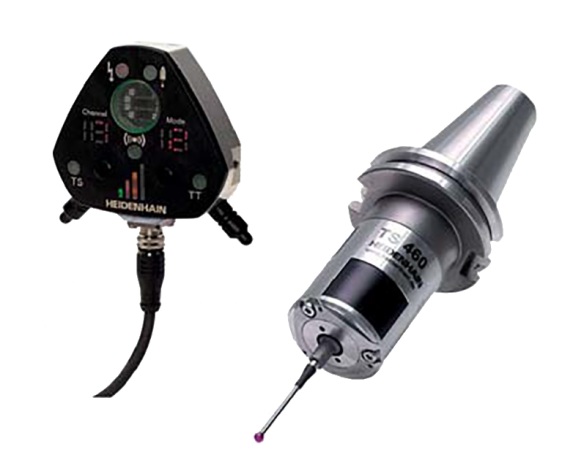

Измерительный 3D зонд TS 460 HEIDENHAIN

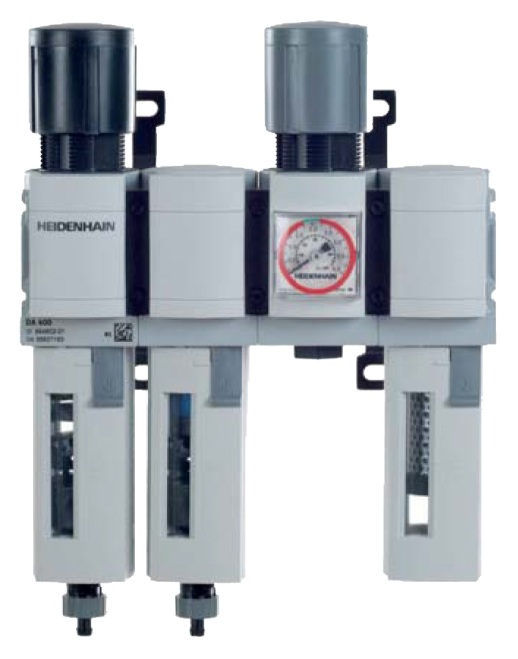

Устройство подготовки воздуха HEIDENHAIN DA 400

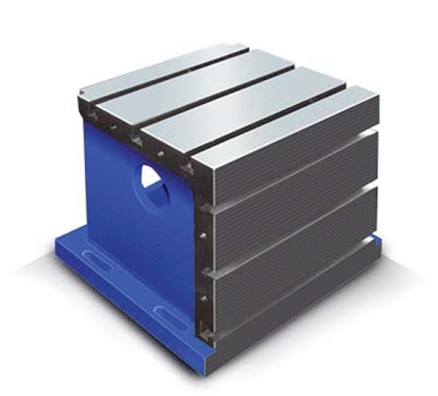

UK 500 крепежный кубик

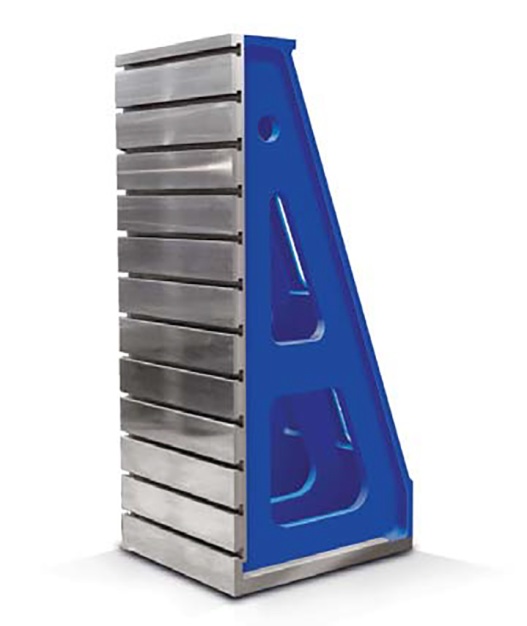

UU 800 крепежный угольник

UU 950 крепежный угольник

UU 1120 крепежный угольник

Система управления SINUMERIK 840D
Поворотный стол 1500 x 1500 мм
Увеличение Z = 1710 мм

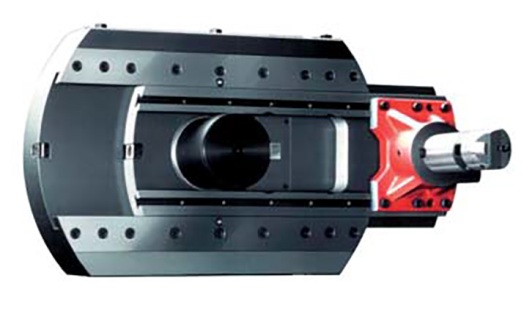

LD 650 планшайба
CHZ устройство для охлаждения инструментов
CHOV охлаждение инструмента через ось шпинделя (макс. 10 Бар)
AVN Автоматическая смена инструмента (30 шт.)
Охлаждение туманом
Набор запчастей для трехлетней эксплуатации



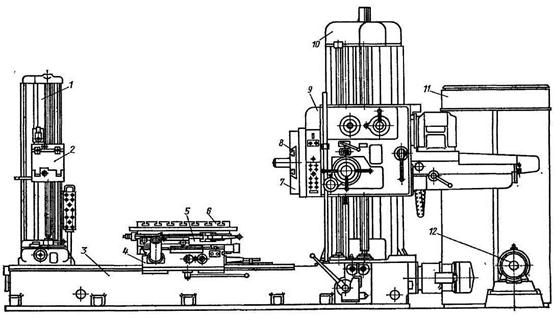

КОНСТРУКТИВНЫЕ ОБОЗНАЧЕНИЯ:

  • Задняя стойка (1)
  • Люнет (2)
  • Станина (3)
  • Стол (4)
  • Верхний суппорт (5)
  • Поворотный стол (6)
  • Планшайба (7)
  • Механизм радиального перемещения суппорта (8)
  • Уравновешенная шпиндельная бабка (9)
  • Стойка (10)
  • Электрошкаф (11)
  • Вентилятор (12)
Модель W100B
Тип управления ЧПУ
Диаметр рабочего шпинделя, мм 100
Конус шпинделя ISO NO.50
Диапазон оборотов рабочего шпинделя, об/мин 10 - 3000
Крутящий момент на шпинделе, Нм 1645
Перемещение по оси X, мм 1600
Перемещение по оси Y, мм 1290
Перемещение по оси Z, мм 1710
Перемещение рабочего шпинделя по оси W, мм 710
Ускоренная подача по оси X, мм/мин 15 000
Ускоренная подача по оси Y, мм/мин 15 000
Ускоренная подача по оси Z, мм/мин 15 000
Ускоренная подача по оси W, мм/мин 6800
Количество позиций инструментального магазина 30 / 40
Продолжительность смены инструмента, сек 15
Габариты поворотного стола, мм 1250 х 1250 / 1500 х 1500
Грузоподъемность стола, кг 3000 / 2500
Размеры Т-пазов
Мощность главного шпинделя, кВт 34
Тип подачи оси B автоматический
Скорость вращения оси B, об/мин 1,6
Выдвижение четырехгранного ползуна V
Габаритные размеры:
Длина, мм 7000
Ширина, мм 5500
Вес, кг 13 000
