Тип направляющих: качения
Размер рабочего стола: 800 х 800 мм
Мощность: 50 кВт
Вес: 22 000 кг
Преимущества
- Время смены инструмента до 1 секунды
- Шпиндель KENTURN 6000 об/мин
- Точность позиционирования 0,012 мм

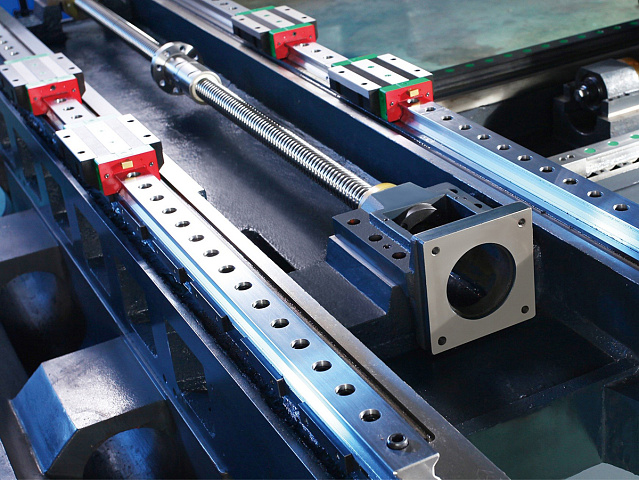

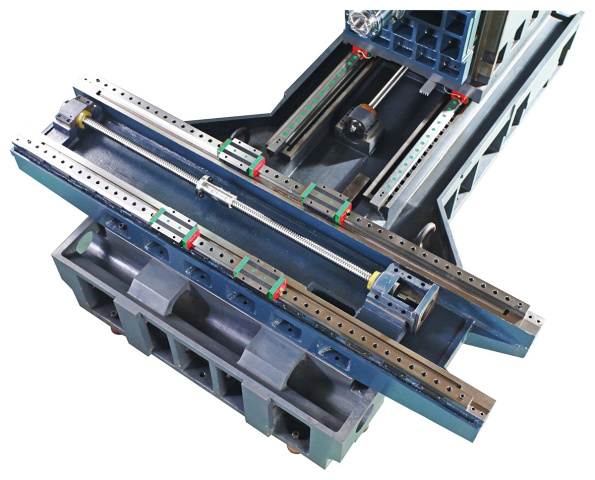

- Роликовые направляющие PMI / HIWIN (Тайвань) толщиной 45 мм

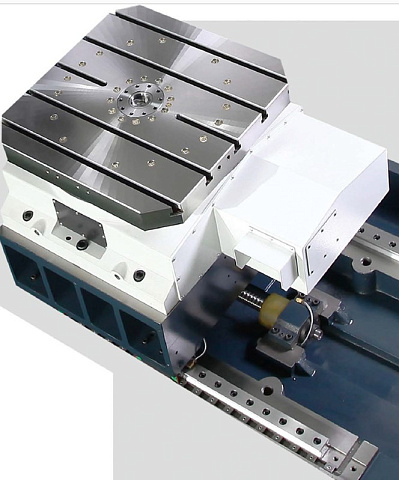

- Поворотный стол и механизмы смены паллет DETRON (Тайвань)
О товаре
Характеристики
Артикул(ы):
| Точность позиционирования, мм | 0,012 |
| Повторяемость, мм | 0,005 |
| Точность индексации поворотного стола, с | 5 (0,001* опция) |
| По оси X, мм | 1600 |
| По оси Y, мм | 1200 |
Все характеристики
Модель
Точность позиционирования, мм
0,012
Повторяемость, мм
0,005
Точность индексации поворотного стола, с
5 (0,001* опция)
По оси X, мм
1600
По оси Y, мм
1200
По оси Z, мм
1250
Расстояние от центра шпинделя до поверхности стола, мм
150 - 1350
Расстояние от центра стола до поверхности шпинделя, мм
250 - 1500
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
24 / 24 / 24
Скорость подачи (X/Y/Z), мм/мин
6000
Ширина роликовых направляющих по осям X/Y/Z, мм
55 / 55 / 55
Диаметр ШВП, мм
50
Диаметр инструмента (макс.), мм
112
Длина инструмента (макс.), мм
350
Время смены инструмента, сек.
3, 1
Вес инструмента (макс.), кг
15

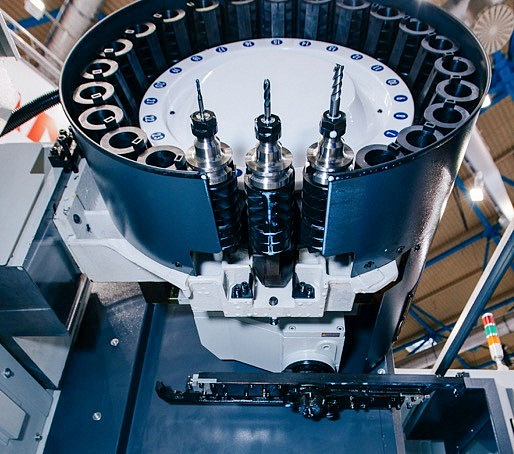

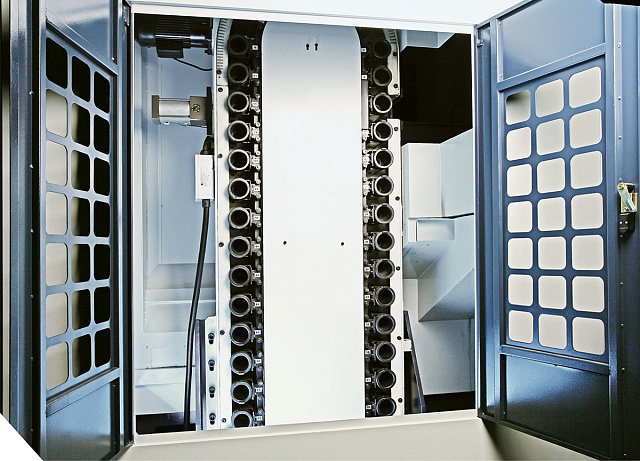

Кол-во инструмента магазина, шт
24 (40, 60 опция)
Давление воздуха, кг/см2
5 - 6
Максимальный диаметр инструмента при пустых соседних гнездах, мм
200
Частота вращения, об/мин
6000

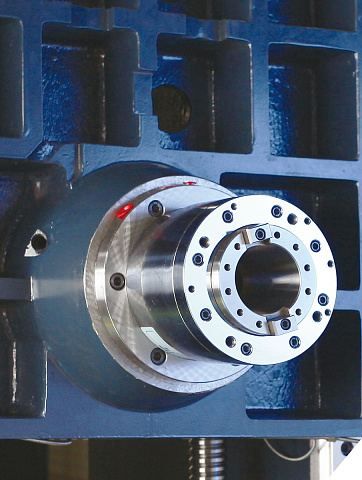

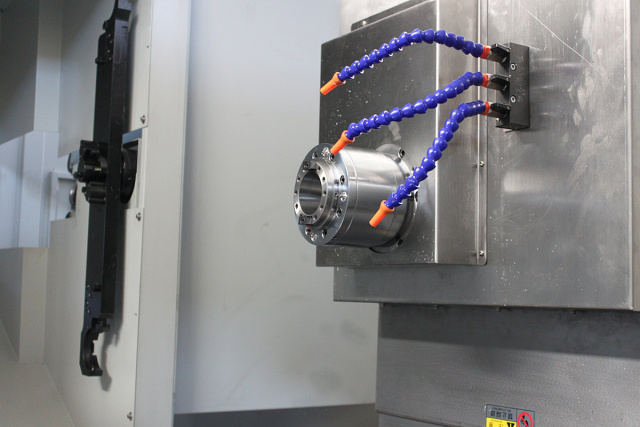

Шпиндель
KENTURN
Конус
BT50 / SK50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
22 / 26
Тип привода шпинделя
Ремень

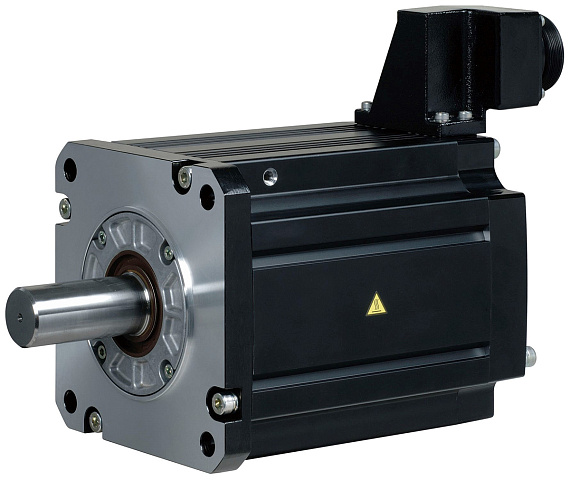

Мощность серво-двигателей по осям X / Y / Z, кВт
6 / 7 / 7

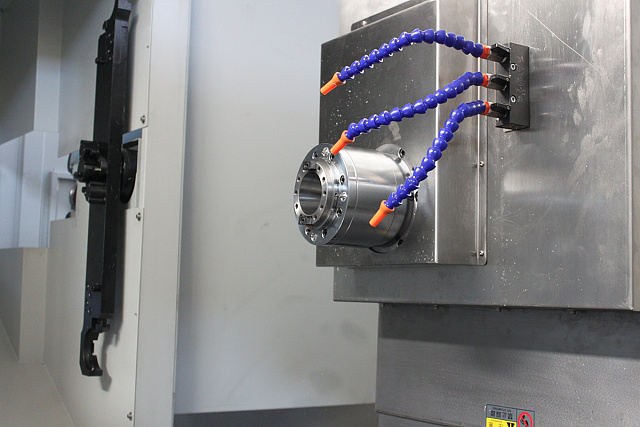

Мощность помпы СОЖ, кВт
0,7 (3)
Система ЧПУ
Fanuc

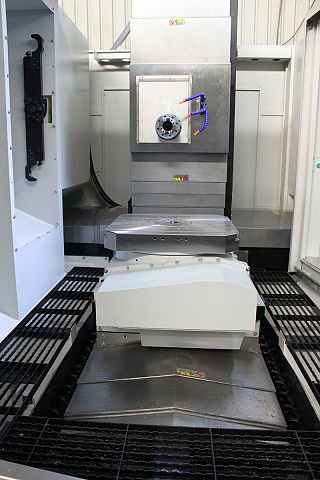

Размер стола, мм
800 x 800
Макс. нагрузка, кг
3000
Мощность мотора поворота стола, кВт
3
Размер Т-образного паза, мм
150 x 22 x 7
Потребляемая мощность, кВт
50
Расход воздуха, Mpa’ л/ мин
0,6' 500
Давление воздуха, кг/см
6
Макс. скорость вращения стола, об/мин
11
Тормозное усилие, кг/м
5000
Количество паллет, шт.
1
Объём бака СОЖ, л
150 - 180
Длина, мм
5200
Ширина, мм
4600
Высота, мм
3550
Вес, кг
22 000
