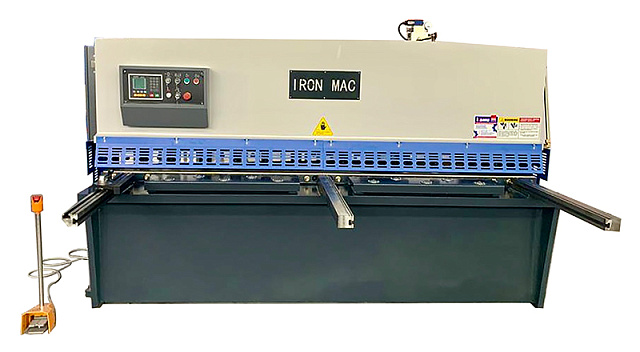

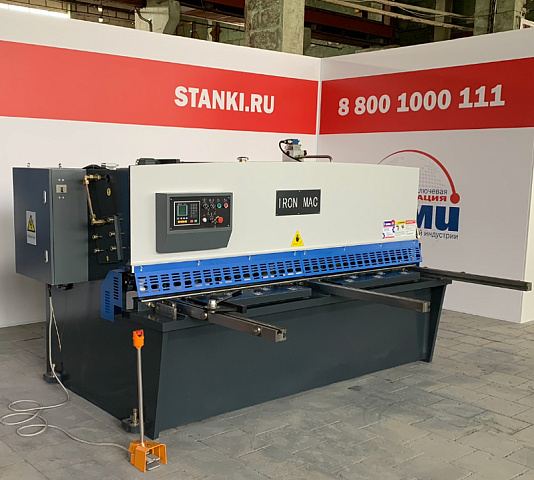

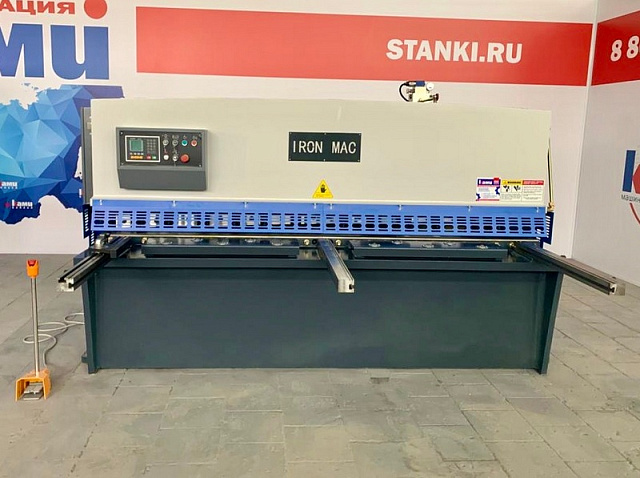

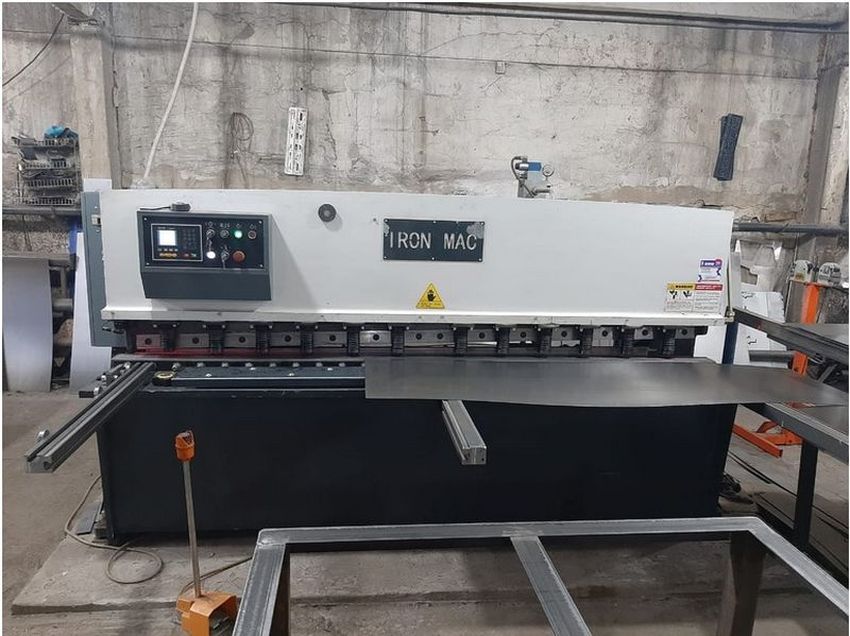

Гидравлические гильотинные ножницы IRONMAC. Серия SB-K

833 389 р
769 282 р
В лизинг от 10 385 р/мес
Связь с ведущим специалистом

Толщина разрезаемого металла: 4 - 30 мм

Длина реза: 2500 - 4100 мм

Тип привода: гидравлический, качающаяся балка

Вес: 5200 - 15 600 кг

Преимущества 4

Идеальное решение для серийного производства.

Контроллер ESTUN E21 (40 программ по 25 резов в каждой).

Перемещение заднего упора посредством ШВП.

Быстрая регулировка зазора между ножами.

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены
Модель Старая цена Новая цена
SB-K 4/2500 11 700 USD 10 800 USD
SB-K 6/3200 18 900 USD 17 400 USD
SB-K 8/2500 16 900 USD 15 600 USD
SB-K 10/3200 22 900 USD 21 100 USD



НАЗНАЧЕНИЕ:

Серия SB-K включает несколько типоразмеров: шириной 2500, 3200, 4000 и 6000 мм при резке листа толщиной до 30 мм.

Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей.

Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез.

Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Основное назначение механической гильотины - рубка листового металла (в т.ч. нержавеющей стали) на заготовительном производстве толщиной 6 – 16 мм. Более точный рез, получаемый благодаря конструктивным особенностям серии SB-K, вызывает интерес к данному станку со стороны производителей пищевого оборудования и сельхоз машиностроителей, например, из птицеводства или молочного животноводства.

В этих сферах для выполнения технологических процессов необходимо высококачественного оборудования из жестких и(или) нержавеющих материалов. Но это не означает, что и в других отраслях нет спроса на ножницы.

Оборудование для содержания птицы (клеточная батарея и инкубатор)

Холодильники, печи, разделочные столы для пищевого производства и общепита



Резка металла для нужд транспортного машиностроения



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Благодаря жесткой цельносварной конструкции гильотин обеспечивается высокая точность и надежность оборудования в работе. Верхняя балка при совершении реза двигается по дуге (качающаяся балка), что обеспечивает высокую точность резки металла, которою гораздо труднее соблюсти в прямолинейных направляющих.

  • Одно из отличий от серии SB - в SB-K используется контроллер ESTUN E200, придающий дополнительный функционал станку;
  • Конструкция рамы ножниц - сварная, прошедшая термическую обработку, имеет высокую жесткость и стабильность показателей;
  • У гильотин серия SB-K гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу; под рабочим столом расположена компактная и надежная гидравлическая станция; гидравлический привод осуществлен на качающуюся режущую траверсу;
  • Лезвия ножей установленные особым образом для достижения одинакового зазора по всей длине резки и исключения заусенцев; быстрое регулирование значения зазора лезвий определяется по шкале и надежно фиксируется;
  • Задний упор перемещается двигателем и оснащен индикацией, его показатели точности и количества резов находятся на передней панели станка; опускание лезвия ножей можно быстро и удобно перевести в ждущий режим;
  • Имеется предварительный выбор режима единичных или непрерывных резов, а также предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для избегания царапин на исходном листовом металле;
  • У гидравлических прижимов листа имеется полиуретановое покрытие, для избегания отпечатков прижимов на мягком материале; также имеется лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
  • Защитный экран рабочей зоны с электрическим размыкателем гарантирует безопасность работы на станке; возможно дополнительное оснащение лазерными и световыми защитными экранами;
  • Настройка длины резки для уменьшения длины рабочего хода и увеличения производительности;
  • Удобство в работе и современный дизайн, пониженная шумность и надёжная система безопасности, которая отвечает всем требованиям ISO — все это позволяет использовать ножницы этой серии во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


ГИДРАВЛИЧЕСКАЯ СИСТЕМА Rexroth (Германия)

Обеспечивает надежную работу гильотинных ножниц.

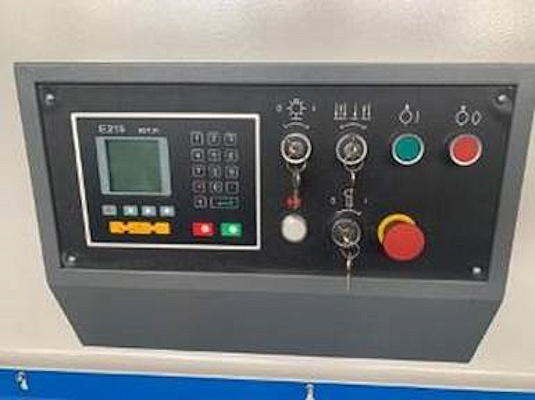

УПРАВЛЕНИЕ: КОНТРОЛЛЕР ESTUN E200

  • Система ЧПУ ESTUN E200;
  • LCD дисплей: 240 х 128 пикселей;
  • Выбор системы измерения дюйма/мм;
  • Память 40 программ;
  • В каждой программе до 25 рабочих шагов.

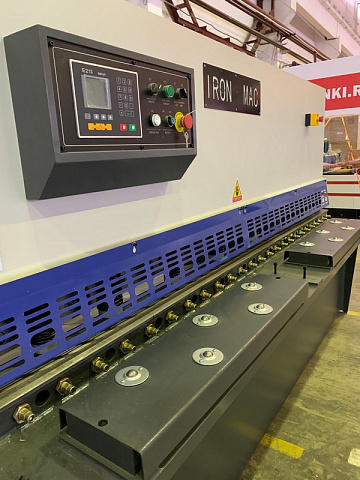

РАБОЧИЙ СТОЛ С ШАРИКАМИ

Облегчает перемещение листа и не царапает покрытие крашенного и оцинкованного металла.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ЗАДНЕГО УПОРА

Обеспечивает быстрое и точное позиционирование.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ШЕСТИГРАННЫЙ ГАЕЧНЫЙ КЛЮЧ ДЛЯ СМЕНЫ НОЖЕЙ
СТАНОК ОКРАШЕН ПОЛИУРЕТАНОВОЙ КРАСКОЙ
НИЖНИЙ ИНСТРУМЕНТ С 4-Я РЕЖУЩИМИ КРОМКАМИ, МАТЕРИАЛ 6CRW2SI
ВЕРХНИЙ ИНСТРУМЕНТ С 2-Я РЕЖУЩИМИ КРОМКАМИ, МАТЕРИАЛ 6CRW2SI
ДИСТАНЦИОННАЯ ПЕДАЛЬ УПРАВЛЕНИЯ
ЗАЩИТНЫЕ БАРЬЕРЫ ДЛЯ ОГРАНИЧЕНИЯ ДОСТУПА В ОПАСНУЮ ЗОНУ С ЗАДНЕЙ СТОРОНЫ СТАНКА, ЗАЩИТНЫЕ РЕШЕТКИ, ЗАКРЫВАЮЩИЕ ПРИЖИМНЫЕ ЦИЛИНДРЫ
ФУНКЦИЯ ОТХОДА ЗАДНЕГО УПОРА ВО ВРЕМЯ РЕЗА
АВТОМАТИЧЕСКИЙ ПОДЪЕМ ЗАДНЕГО УПОРА
БОКОВАЯ ЛИНЕЙКА L = 800 ММ ДЛЯ РУЧНОЙ ОБРАБОТКИ
ПЕРЕДНИЕ L = 800ММ ПОДДЕРЖИВАЮЩИЕ ОПОРЫ (MIN 3 ШТ)

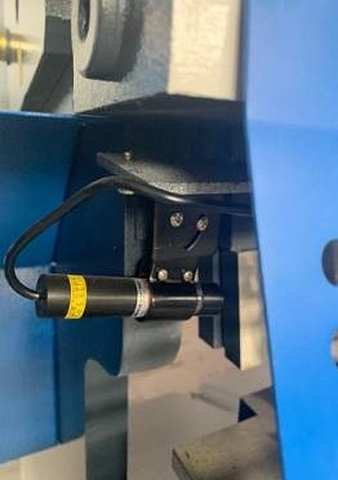

ПОДСВЕТКА ЛИНИИ РЕЗА

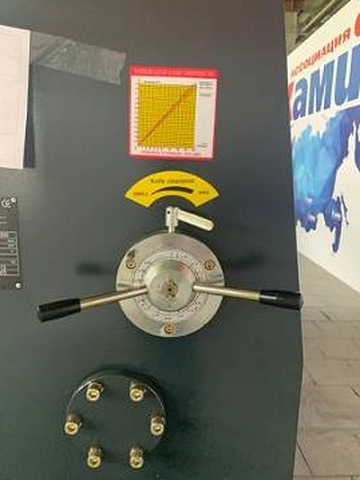

РУЧНАЯ РЕГУЛИРОВКА ЗАЗОРА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

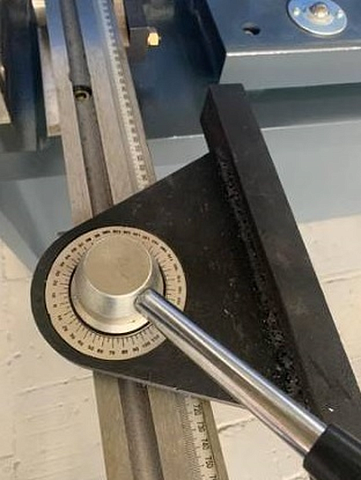

ПЕРЕДНИЙ УПОР ДЛЯ РЕЗКИ ПОД УГЛОМ
УВЕЛИЧЕННЫЙ ПЕРЕДНИЙ РАБОЧИЙ СТОЛ (1500; 2000; 3000)
ЗАПАСНЫЕ НОЖИ
НОЖИ ДЛЯ РЕЗКИ НЕРЖАВЕЮЩЕЙ СТАЛИ, МАТЕРИАЛ CR12MOV
Модель SB-K 4x2000 SB-K 4x2500 SB-K 4x3200 SB-K 6x2500 SB-K 6x3200 SB-K 6x4000
Номинальная толщина материала, мм * 4 4 4 6 6 6
Длина реза, мм 2000 2500 3200 2500 3200 4000
Максимальный ход заднего упора, мм 600 600 600 600 600 600
Угол наклона лезвий, ° 1°30” 1°30” 1°30” 1°30” 1°30” 1°30”
Скорость работы, рез/мин ≥ 20 ≥ 20 ≥ 20 ≥ 20 ≥ 14 ≥ 14
Мощность двигателя, кВт 4 4 4 7,5 7,5 7,5
Габаритные размеры:
Длина, мм 2700 3200 3850 3150 3840 4750
Ширина, мм 1700 1700 1700 1630 1750 1850
Высота, мм 1700 1700 1700 1700 1750 1800
Вес, кг 4000 4400 4900 5400 5800 7800



Модель SB-K 8x2500 SB-K 8x3200 SB-K 8x4000 SB-K 10x2500 SB-K 10x3200 SB-K 12x2500
Номинальная толщина материала, мм * 8 8 8 10 10 12
Длина реза, мм 2500 3200 4000 2500 3200 2500
Максимальный ход заднего упора, мм 600 600 600 800 800 800
Угол  наклона лезвий, ° 1°30” 1°30” 1°30” 1°30” 1°30” 1°30”
Скорость работы, рез/мин ≥ 12 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Мощность двигателя, кВт 11 11 11 15 15 18,5
Габаритные размеры:
Длина, мм 3250 3850 4800 3200 3850 3225
Ширина, мм 1800 1800 1950 1880 1950 1880
Высота, мм 1800 1800 1820 1960 1820 1960
Вес, кг 7000 7500 8800 8200 9000 8600



Модель SB-K 12x3200 SB-K 12x4000 SB-K 16x2500 SB-K 16x3200 SB-K 16x4000 SB-K 20x2500
Номинальная толщина материала, мм * 12 12 16 16 16 20
Длина реза, мм 3200 4000 2500 3200 4000 2500
Максимальный ход заднего упора, мм 800 800 800 800 800 800
Угол  наклона лезвий, ° 1°30” 1°30”
Скорость работы, рез/мин ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Мощность двигателя, кВт 18,5 18,5 22 22 22 30
Габаритные размеры:
Длина, мм 3950 4800 3350 4050 4850 3500
Ширина, мм 1950 1980 1950 2100 2150 2150
Высота, мм 2050 2080 2000 2100 2150 2550
Вес, кг 10000 13500 10600 10600 10600 14800



* - значение максимальной толщины материала приведено для металла с прочностью σ=450 Н/мм2 (углеродистая конструкционная сталь); в случае с другими значениями прочности материала, значения максимальной разрезаемой толщины необходимо изменять пропорционально изменению прочности.
