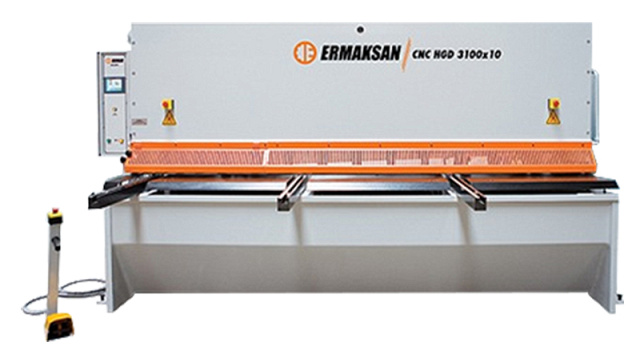

Гидравлические гильотинные ножницы ERMAKSAN HGD

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
ERMAKSAN
Турция

Толщина разрезаемого металла: 6 - 20 мм

Длина реза: 3100 - 4100 мм

Мощность двигателя: 11 - 37 кВт

Вес: 7800 - 27 750 кг

Преимущества
  • Современный дизайн оборудования
  • Удобство в работе
  • Пониженная шумность
  • Надёжная система безопасности
  • Отвечающая требованиям ISO
  • Позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования
Назначение

Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.

Область применения

Поскольку Серия HGD рассчитана на резку металла с толщинами от 6 до 20 мм в зависимости от модификации, то и сфера применения этого станка – работа с «тяжелыми» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.

Получаемые изделия

Схема обработки
Конструктивные особенности

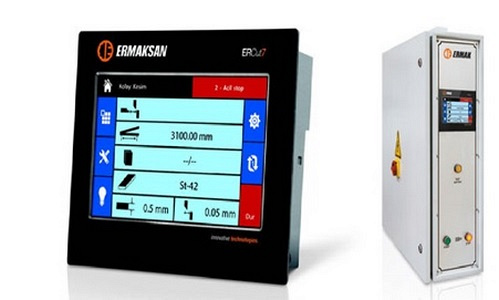

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.

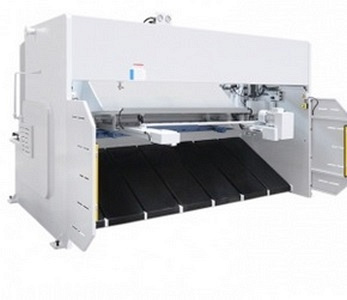

Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

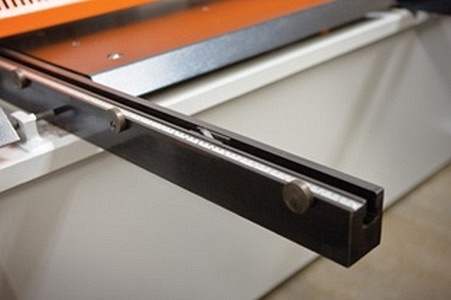

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Комплектация
Стандартная
  • верхний имеет 2 режущих лезвия;
  • нижний имеет 4 режущие лезвия.
Зев - 350 мм
Автоматический задний упор - 1000 мм, точность 0,01 мм
Опорные кронштейны для листа впереди измерительная шкала в дюймах и миллиметрах электрика SIEMENS
Гидравлика HOERBIGER
Зазор между ножами регулируется автоматически по средствам гидравлики
Линия реза теневая
Дополнительная

Предотвращает свисание листов и повышает качество резки широких и тонких листов.

Устраняет свисание листов за счет пневматических опор стола.

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Увеличенный зев
Конвейер для готовых деталей и система подачи листа
Передний упор с осями - x1, x2 и задний упор с осями - X3, Х4
Увеличенный ход заднего упора
  1. рычажного типа;
  2. моноблочного типа.
Портативная панель управления на стойке
Охлаждение или подогрев рабочей жидкости
Сплошной, передний стол
Ножи из нержавейки увеличение резов в минуту
Световая защита рук оператора
Электрическая панель или контроллер закреплены с другой стороны
Централизованная система смазки
