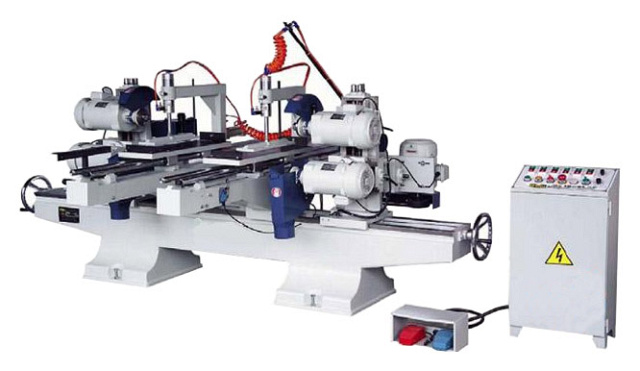

Шипорезный станок двусторонний RH 826ART

Цена по запросу
Связь с ведущим специалистом

Возвратный тип

Узлы с каждой стороны: 2 пилы, 1 фреза

Длина заготовки: 300 - 2440 мм

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Двухсторонний шипорезный станок предназначен для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется при изготовлении паркета, дверей, окон и других изделий, имеющих шиповые соединения.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярно-строительном и мебельном производствах.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Двухсторонний шипорезный станок RH-826ART, схема обработки



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Оснащен шестью узлами, с каждой стороны: дисковая подрезная пила, дисковая торцовочная пила, фрезерный шпиндель. Пилы и шпиндель имеют возможность наклона;
  • Относится к группе станков возвратного типа, т.е. после обработки деталь автоматически возвращается к оператору;
  • Модель RH 826AST оснащена автоматической системой выгрузки заготовок, каретка перемещается по линейным направляющим, минимальная длина заготовки 300 мм;
  • Модель RH 826ART – каретка перемещается по цилиндрическим направляющим, минимальная длина заготовки 500 мм.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Двухсторонний шипорезный станок RH-826ART, модель AST

МОДЕЛЬ AST

Каретка перемещается по двум линейным направляющим.

Двухсторонний шипорезный станок RH-826ART, модель ART

МОДЕЛЬ ART

Каретка перемещается по двум цилиндрическим направляющим.

Модель RH 826AST RH 826ART
Длина заготовки, мм 300 - 2440 500 - 2440
Макс. толщина заготовки, мм 100
Макс. ширина заготовки, мм 580
Скорость подачи, м/мин 5 - 30
Количество пильных узлов, шт. 4
Количество фрезерных узлов, шт. 2
Диаметр пил, мм до 350
Угол наклона пил, ° 45
Угол наклона фрез, ° 45
Скорость вращения пил, об/мин 3300
Мощность привода дисковых пил, кВт 1,5 х 4 шт.
Мощность привода фрезерных узлов, кВт 2,2 х 2 шт.
Скорость вращения фрезерных шпинделей, об/мин 7200
Габаритные размеры:
Длина, мм 2950
Ширина, мм 2200
Высота, мм 1200
Вес, кг 1220
