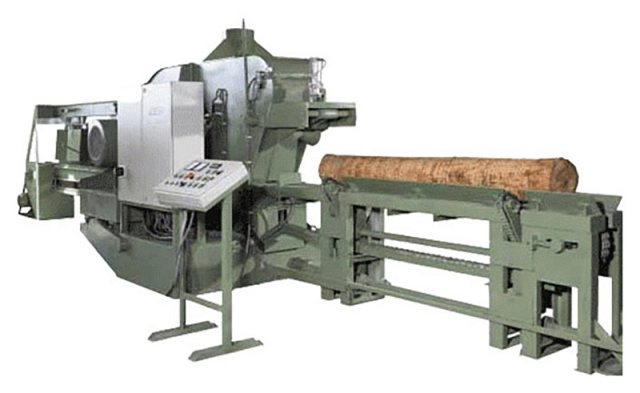

Брусовальные дисковые станки MS Maschinenbau UBS

MS Maschinenbau
ГерманияГермания
Цена по запросу
Связь с ведущим специалистом
face-company

Maкс. Ø бревна: 400 мм

Производительность: 200 м³

Мощность: 90 - 180 кВт

Вес: 7250 - 9300 кг


НАЗНАЧЕНИЕ:

Данный станок предназначен для высокопроизводительной и оптимальной распиловки круглого леса (бревен) на необрезную доску, двухкантный брус и горбыль.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в качестве головного оборудования первого ряда в высокопроизводительных лесопильных производствах.

В изготовлении станков используются только стандартные детали, которые по мере износа и при капитальных ремонтах (1 раз в 10 лет) не нужно покупать именно у производителя.

Используются двигатели известных фирм: LAMMERS и SEW; электрика и электроника SIEMENS, Lenze; подшипники SKF и FAG.

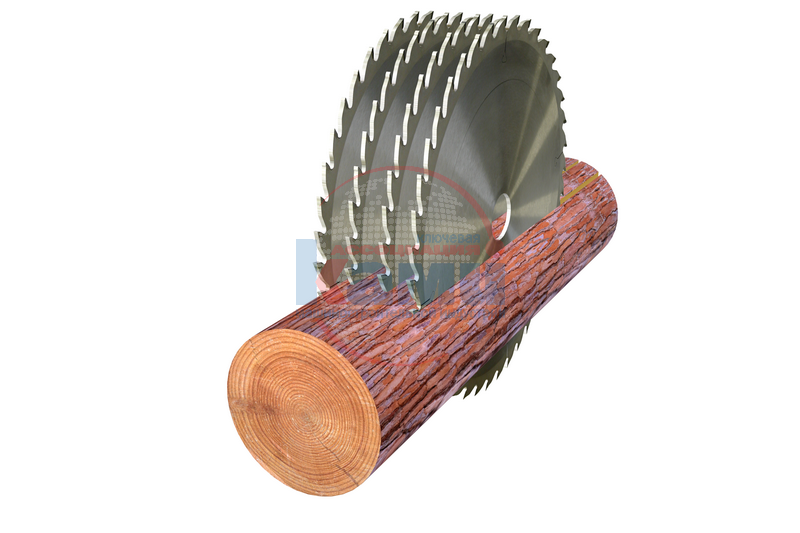

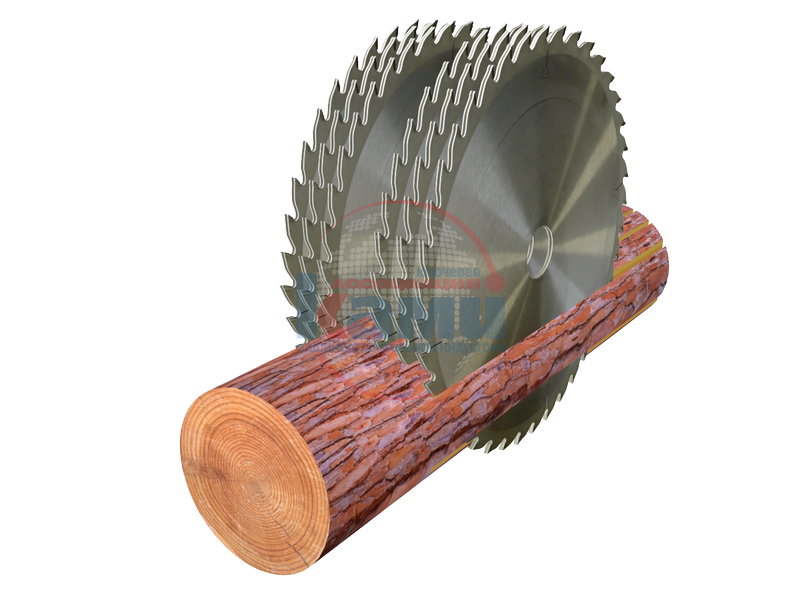

СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Станки серии UBS выполнены с верхним расположением пильных валов относительно распиливаемого материала. Необрезные доски и горбыль при распиловке падают в технологический проем станка, полностью, исключая заклинивание в поставе пил;
  • Оснащение до 6 дисковых пил в поставе;
  • Скорость подачи плавно регулируется от 5 до 30 м/мин (по заказу возможно увеличение до 70 м/мин);
  • Станок серийно оснащен подающим и приемным транспортерами с общей двойной зубчатой цепью и цифровым индикатором толщины выпиливаемого бруса;
  • Средняя производительность станка 200 м³ в смену (зависит от диаметра распиливаемого сырья и выбранной мощности электродвигателей;
  • Двойная зубчатая цепь подачи дает преимущество в сокращении межторцевых разрывов подаваемого бревна (у других станков тратится много времени на ожидание когтевого торцевого захвата - из этих временных пауз складываются значительные суммарные простои);
  • Наличие ограничительной плиты в виде венца на входе станка, что обеспечивает защиту пильного узла при ошибочных подачах бревен недопустимо большего диаметра;
  • Подогрев электрошкафа позволяет эксплуатировать станок при крайне низких температурах и исключает образование конденсата, особо опасного для электрики станка;
  • Электродвигатели могут иметь до 3-х ступеней защиты.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), Верхнее расположение пильных валов

ВЕРХНЕЕ РАСПОЛОЖЕНИЕ ПИЛЬНЫХ ВАЛОВ

Исключено заклинивание распиливаемого материала в поставе пил.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), привод пильных узлов

ПРИВОД ПИЛЬНЫХ УЗЛОВ

Двигатели работают в прямом приводе без ременных шкивов и клиновых ремней. При этом КПД механизма привода пилы выше и достаточно менее мощных двигателей, чем у станков с ременной передачей.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), постав до шести пил

ПОСТАВ ДО ШЕСТИ ПИЛ

Возможна установка до шести пил в поставе (по три на каждом фланце). Комплект пил диаметром 900 мм входит в стандартную комплектацию станка.

Подающий транспартер брусовального дискового станка MS MASCHINENBAU Серия UBS (Германия)

ПОДАЮЩИЙ ТРАНСПОРТЕР

Подача бревен осуществляется с помощью транспортера с двойной зубчатой цепью.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), прижимной, центрирующий и подающий ролик на входе станка

ПРИЖИМНОЙ, ЦЕНТРИРУЮЩИЙ И ПОДАЮЩИЙ РОЛИК НА ВХОДЕ СТАНКА

Прижим к плоскости подающей цепи, центрирование и дополнительное усилие подачи бревна осуществляется приводным ребристым роликом конического исполнения под собственным весом и давлением пневмоцилиндра (исключено проскальзывание бревна на подающей цепи).

Ограничительная плита

На входе бревна в станок имеется ограничительная плита в виде венца, что не позволяет подавать в станок брёвна большего чем нужно диаметра (более 400 мм, что защищает пильный узел при ошибках оператора).

Кантователь бревен брусовального дискового станка MS MASCHINENBAU Серия UBS (Германия)

КАНТОВАТЕЛЬ БРЕВЕН (ОПЦИЯ)

Кантователь представляет собой систему V-образных рычагов с приводными цепями, которые приподнимают и вращают бревно относительно его продольной оси над плоскостью подающей цепи, оптимально ориентируя его относительно оси постава пил.

Приемный транспортер брусовального дискового станка MS MASCHINENBAU Серия UBS (Германия)

ПРИЕМНЫЙ ТРАНСПОРТЕР

Приемный транспортер на выходе станка оснащен устройством удержания бруса.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), большой запас прочности

БОЛЬШОЙ ЗАПАС ПРОЧНОСТИ

Толщина стенок станка из высококачественной немецкой стали составляет 20 мм. Станок рассчитан, также, (если это понадобится для увеличения производительности) для замены двигателей привода пил на более мощные.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), двухфланцевое исполнение

ДВУХФЛАНЦЕВОЕ ИСПОЛНЕНИЕ

Станок имеет два соосно расположенных пильных фланца с жестким креплением дисковых пил на них, что значительно облегчает перенастройку станка.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), вертикальное перемещение двигателей привода пил

ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ДВИГАТЕЛЕЙ ПРИВОДА ПИЛ

Двигатели привода пил можно вертикально перемещать в зависимости от меры переточки пил - ход 70 мм. (Стандартно используются пилы диаметром 900 (1000) мм, конструкция станка позволяет использовать до 800 мм).

Расклинивающие ножи брусовального дискового станка MS MASCHINENBAU Серия UBS (Германия)

РАСКЛИНИВАЮЩИЕ НОЖИ

Станок оснащен расклинивающими ножами с прижимными колесами, что обеспечивает надежное удержание и прижим выпиливаемого бруса.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), надежный прижим бревна

НАДЕЖНЫЙ ПРИЖИМ БРЕВНА

Помимо прижимающего ролика на входе станок оснащен двумя парами дисковых колес. Прижим колес к бревну осуществляется при помощи газовых упоров.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), настройка размеров

НАСТРОЙКА РАЗМЕРОВ

Настройка толщины выпиливаемого бруса осуществляется путем электромеханического перемещения моторных плит (столов) по призматическим направляющим. Настройка размеров боковых досок - дистанционными шайбами.

Брусовальные дисковые станки MS MASCHINENBAU Серия UBS (Германия), регулировка подачи материала

РЕГУЛИРОВКА ПОДАЧИ МАТЕРИАЛА

Подача плавно регулируется и позволяет подавать лесоматериал со скоростью до 30 м/мин (зависит от диаметра лесоматериала).

Пульт управления брусовального дискового станка MS MASCHINENBAU Серия UBS (Германия)

ПУЛЬТ УПРАВЛЕНИЯ

На выносном пульте оператора расположены два амперметра, сигнализирующие о большой нагрузке на пилы вследствие их затупления или слишком большой скорости подачи. Также на панели управления имеется цифровой электронный указатель ширины распила (опционально станок можно оснастить электронной регулировкой ширины распила на шесть заданных Вами размеров с точностью до 0,01 мм, обеспечивающих быстроту переналадок с размера на размер).

Двойная когтевая защита брусовального дискового станка MS MASCHINENBAU Серия UBS (Германия)

ДВОЙНАЯ КОГТЕВАЯ ЗАЩИТА

Двойная когтевая защита (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Передвижной лазерный указатель;
  • Удлинитель загрузочного стола до 8000 мм;
  • Цифровой индикатор ширины резания;
  • Электронное тормозное устройство эл. двигателя привода пильных валов;
  • Оснащение пильными дисками диаметром до 1000 мм;
  • Электронная регулировка толщины выпиливаемого бруса с шестью стандартными размерами.
Модель UBS-4-45 UBS-4-55 UBS-4-75 UBS-4-90 UBS-6-55 UBS-6-75 UBS-6-90
Максимальный диаметр бревна, мм 400 400 400 400 400 400 400
Максимальная высота распила, мм 340 (390) * 340 (390) * 340 (390) * 340 (390) * 340 (390) * 340 (390) * 340 (390) *
Ширина распила, мм 70 - 250 70 - 250 70 - 250 70 - 250 80 - 250 80 - 250 80 - 250
Толщина боковых досок, мм 18 - 80 18 - 80 18 - 80 18 - 80 18 - 80 18 - 80 18 - 80
Диаметр пильного диска, мм 900 (1000) * 900 (1000) * 900 (1000) * 900 (1000) * 900 (1000) * 900 (1000) * 900 (1000) *
Максимальная длина распила, мм 6000 6000 6000 6000 6000 6000 6000
Скорость подачи (бесступенчатая), м/мин 5 - 30 ** 50 ** 50 ** 50 ** 50 ** 50 ** 50 **
Диаметр аспирационного патрубка, мм 300 300 300 300 300 300 300
Мощность электродвигателя пильного вала, кВт 2 х 45 2 х 55 2 х 75 2 х 90 2 х 55 2 х 75 2 х 90
Мощность электродвигателя привода подачи, кВт 4,0 4,0 4,0 4,0 4,0 4,0 4,0
Мощность электродвигателя регулировки по ширине пильных валов, кВт 0,55 0,55 0,55 0,55 0,55 0,55 0,55
Мощность электродвигателя подающего вальца, кВт 0,75 0,75 0,75 0,75 0,75 0,75 0,75
Габаритные размеры (без околостаночных транспортеров):
Длина, мм 4000
Ширина, мм 2400
Высота, мм 2800
Вес, кг 7250 7700 8500 9000 8000 8800 9300
* При диаметре пил 1000 мм (опция)
** Увеличение скорости подачи до 70 м/мин
