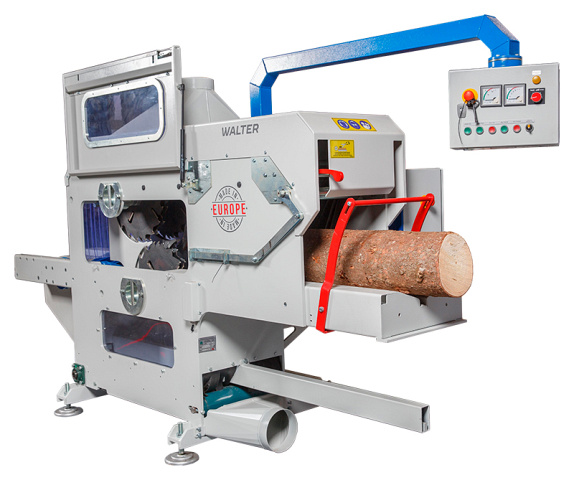

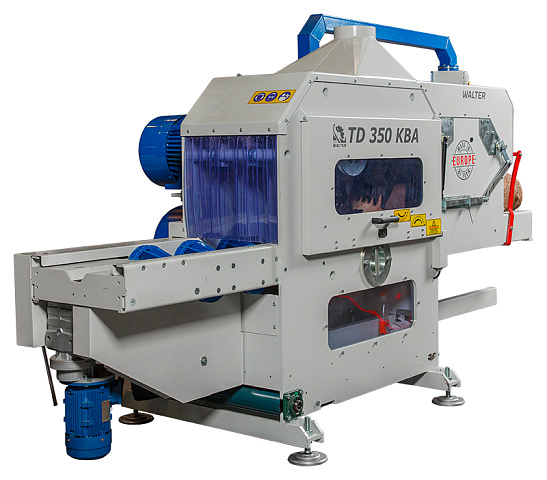

Бревнопильные станки Walter. Модели TD-350 KBA, TD-450 KBA
Польша
Макс. Ø бревна: 350; 450 мм
Производительность: 50; 100 м³
Мощность: 22 / 30 / 37 / 45 кВт
Вес: 2000; 2100 кг
• Диаметры сырья от 80 до 350 (450) мм
• Длина бревна от 1200 мм
• Двухвальная схема распила
• Прямой привод пильных валов
• Подающий стол 7,5 м в комплекте
• Ленточный транспортер для опила в комплекте
| Модель | Старая цена | Новая цена |
| TD-350 KBA (22 + 30 кВт) | | 28 114 EUR |
| TD-350 KBA (22 + 30 кВт) + 8 пил | | 28 842 EUR |
| TD-350 KBA (30 + 37 кВт) | | 33 892 EUR |
| TD-350 KBA (30 + 37 кВт) + 8 пил | | 34 620 EUR |
| TD-450 KBA (22 + 30 кВт) | | 32 016 EUR |
| TD-450 KBA (22 + 30 кВт) + 8 пил | | 33 383 EUR |
| TD-450 KBA (30 + 37 кВт) | | 38 611 EUR |
| TD-450 KBA (30 + 37 кВт) + 8 пил | | 39 978 EUR |
| TD-450 KBA (37 + 45 кВт) | | 45 463 EUR |
| TD-450 KBA (37 + 45 кВт) + 8 пил | | 46 830 EUR |
КАРТА ПРОДАЖ СТАНКОВ И БРЕВНОПИЛЬНЫХ СТАНКОВ
НАЗНАЧЕНИЕ:
Станок разработан специально для рационального распила круглого леса дисковыми пилами на двухкантный брус, необрезную доску и горбыль. Станок идеально подходит для переработки тонкомера, и баланса, так как имеет двухвальную структуру, и за счет пил небольшого диаметра получается минимальный пропил.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяется в паллетном производстве, также применяется в лесопильных цехах небольшой производительности.
Для удобства транспортировки рама станка легко разбирается на две части.

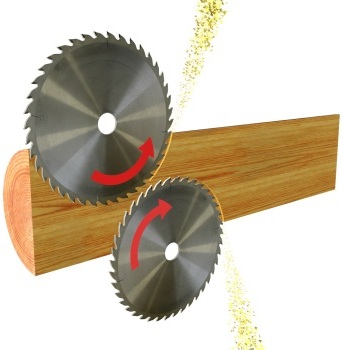

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| |
АБСОЛЮТНО ВСЕ ДЕТАЛИ ИЗГОТАВЛИВАЮТСЯ НА ВЫСОКОТОЧНОМ МЕТАЛЛООБРАБАТЫВАЮЩЕМ ЦЕНТРЕ С ЧПУ MAZAK (Япония) |
| | ТЕМПЕРАТУРНЫЙ РЕЖИМ Станок специально разработан для эксплуатации в не отапливаемых помещениях и при низких температурах, так как в нем отсутствует пневматика и гидравлика. |

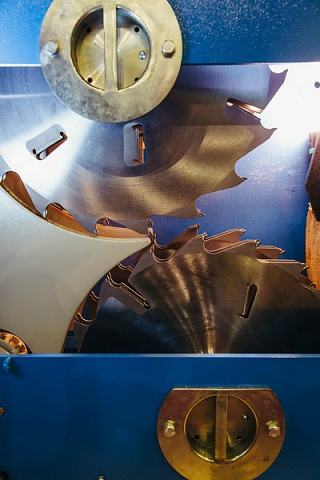

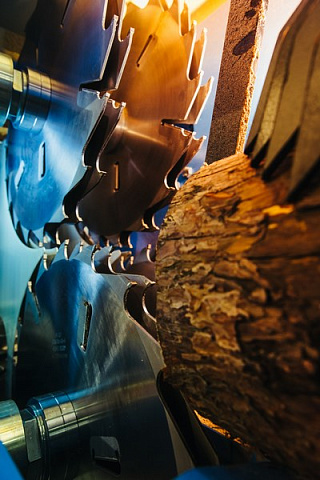

| | СХЕМА ПИЛЕНИЯ На данном станке реализована схема пиления, направленная от центра бревна к краю, т.е. встречное пиление на обоих валах. Таким образом, что пилы не будут тупиться в зависимости от степени загрязнения бревна. Такая система уникальна, так как предъявляет очень серьезные требования к системе базирования бревна. |

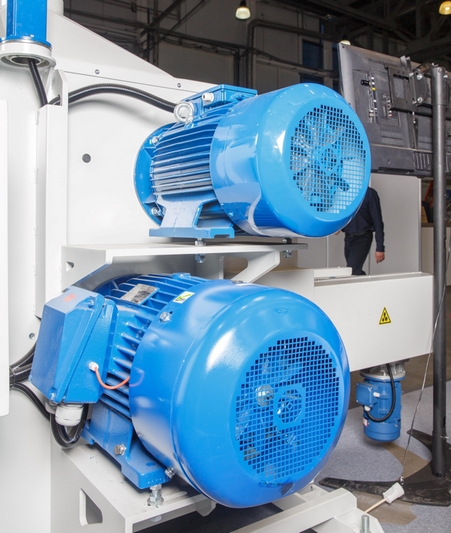

| | ПРЯМОЙ ПРИВОД ПИЛ Двигатели работают в прямом приводе без ременных шкивов и клиновых ремней. При этом выше к.п.д. механизма привода пилы, и достаточно менее мощных двигателей, чем у станков с ременной передачей. |
| | ЦЕПНАЯ ПОДАЧА Цепная система подачи бревна упором в торец обеспечивает надежную подачу бревна. В стандартном исполнении станки поставляются с зубчатой цепью. В спец. исполнении станок возможно укомплектовать цепью с откидными упорами или стационарными. |

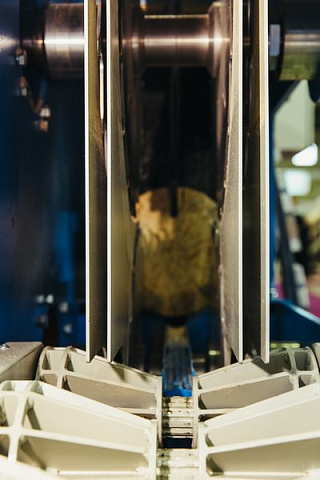

| | РАСКЛИНИВАЮЩИЕ НОЖИ Мощные расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента. |

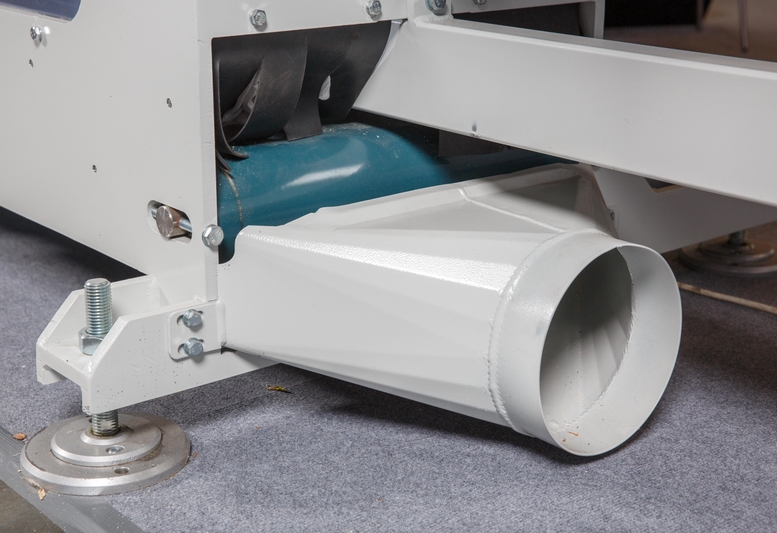

| | АСПИРАЦИЯ Для эффективного удаления опилок используется ленточный транспортер, который позволяет работать на высоких скоростях подачи. Аспирационные патрубки позволяют эффективно производить отвод опилок, не тратя время на остановку станка для уборки отходов |

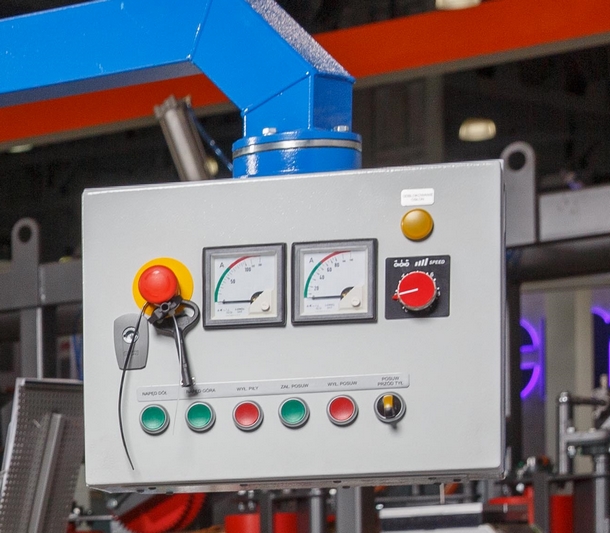

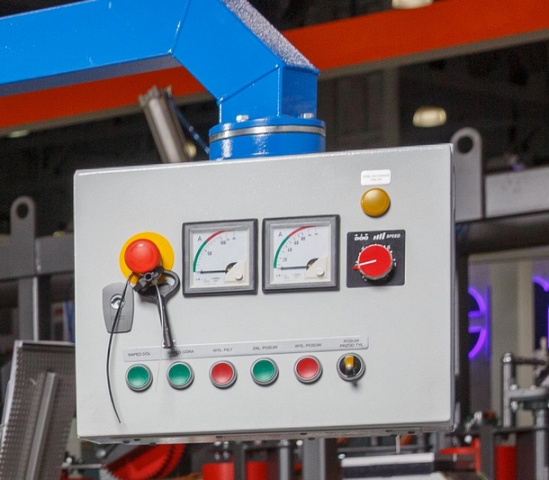

| | ПУЛЬТ УПРАВЛЕНИЯ Удобный и понятный пульт управления позволяет оперативно управлять всеми функциями станка. |

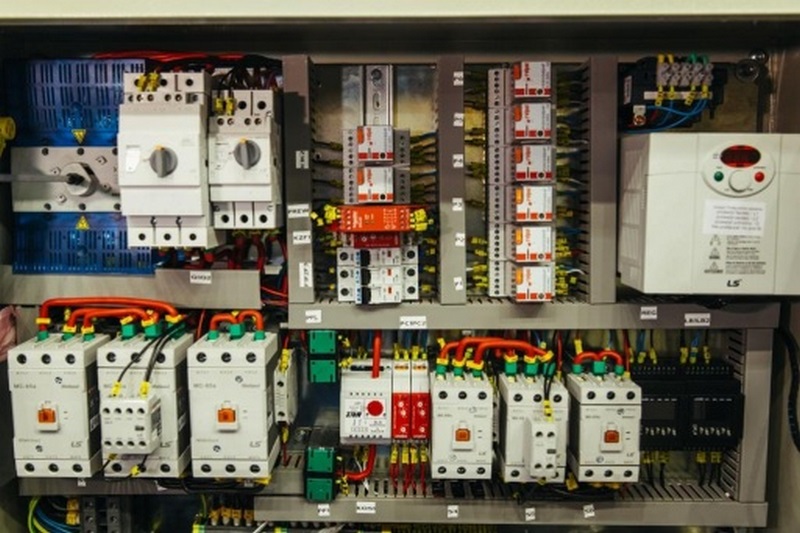

| | ЭЛЕКТРИКА В конструкции электрошкафа используется надежная морозостойкая европейская электрика. |

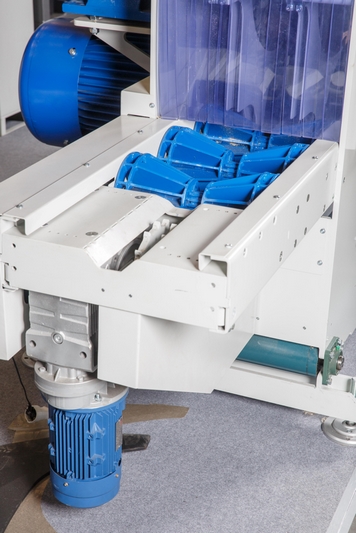

| | ДОПОЛНИТЕЛЬНЫЕ РЯБУХИ На станке, помимо цепи, имеются протягивающие рябухи, которые помогают эффективно подавать и протягивать кругляк длинной от 1,2 м. |
| | ОГРАНИЧИТЕЛЬ ДИАМЕТРА БРЕВНА В случае подачи бревна диаметром больше максимального автоматически срабатывает ограничитель, останавливая подачу, и препятствуя заклиниванию станка. |

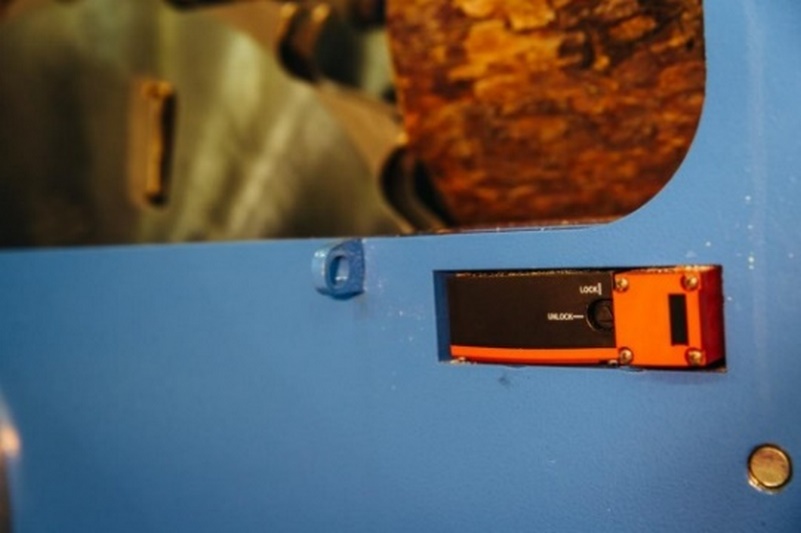

| | ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК Данный замок установлен на защитном кожухе, который препятствует доступу в пильный узел, что соответствует европейским нормам и стандартам безопасности. |

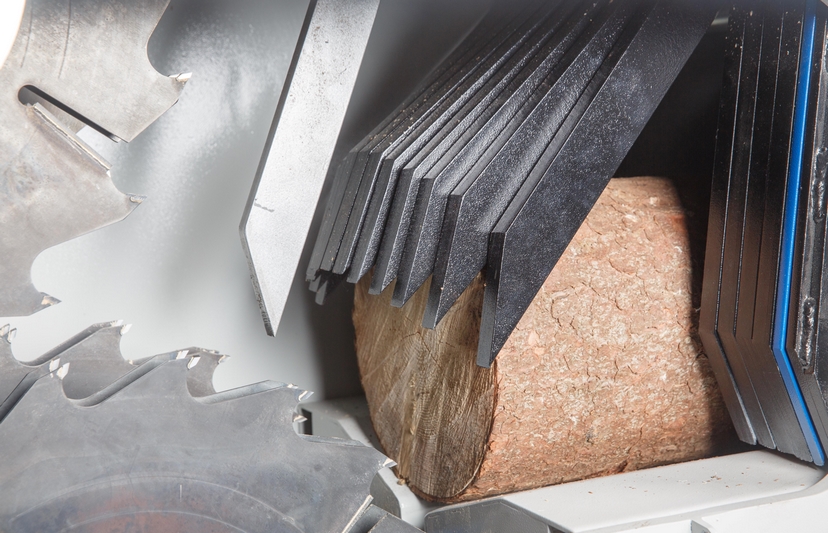

| | КОГТЕВАЯ ЗАЩИТА Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора. |

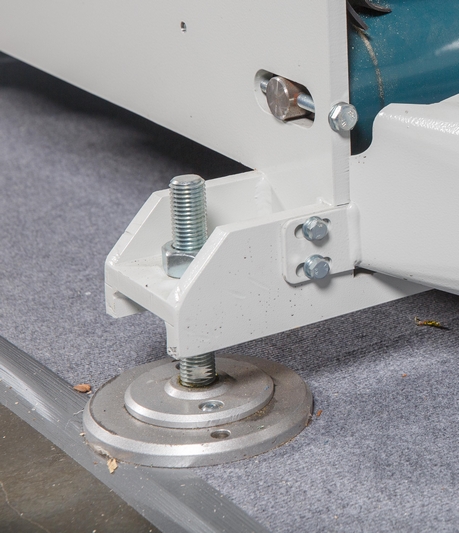

| | РЕГУЛИРОВОЧНЫЕ ОПОРЫ Регулировочные опоры позволяют быстро настроить станок на нужную высоту относительно механизации |
| | СТАНОК ИМЕЕТ СЕРТИФИКАТ ЕС |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | УДАЛЕННЫЙ ДОСТУП Подключение к удаленному доступу, через интернет, для диагностики работы станка специалистами сервисной службы. |
| | СКАНЕР 1D Сканер на входе, устанавливаемый на подающем столе, предназначен для учета входящего сырья (диаметры бревен, длина, учет в м3). Позволяет производить анализ полезного времени работы линии, с учетом всех остановок и простоев оборудования. Вся информация поступает на USB-носитель на пульте управления станка. |
| | КАНТОВАТЕЛЬ ДЛЯ СТАНКА НА ПОДАЮЩЕМ СТОЛЕ Кантователь позволяет позиционировать бревно максимально удачным образом с учетом кривизны и сучков. Данная функция позволяет увеличить полезный выход готовой продукции. |
| | БРУСООТДЕЛИТЕЛЬ ТУННЕЛЬНЫЙ Вытяжные вальцы позволяют протягивать горбыль на выходе из станка. Лафет перемещается по туннелю к столу перед многопильным станком, а горбыль и подгорбыльная доска сваливаются по обе стороны на поперечный транспортер. |

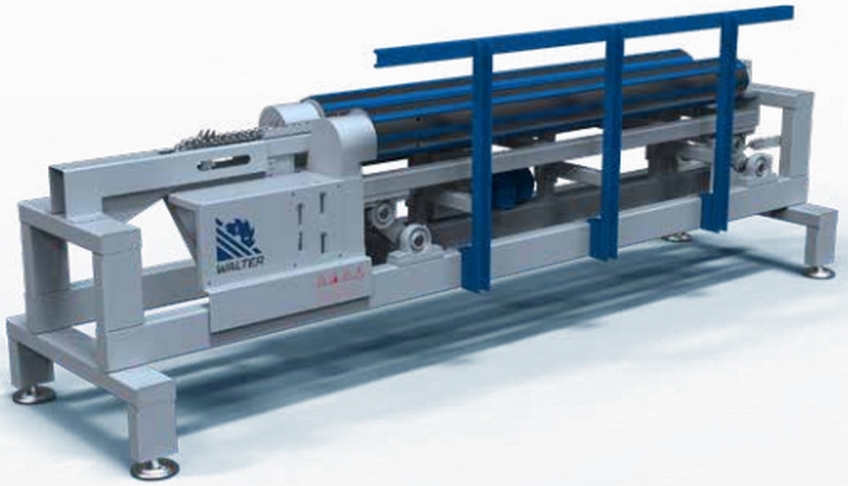

| | БРУСООТДЕЛИТЕЛЬ ВАЛЬЦОВЫЙ Предназначен для приема и разделения продуктов распила после бревнопильных станков проходного типа. Ускоряет и автоматизирует процесс пиления. Используя данный стол можно сократить количество обслуживающего персонала как минимум на 2 человека. |

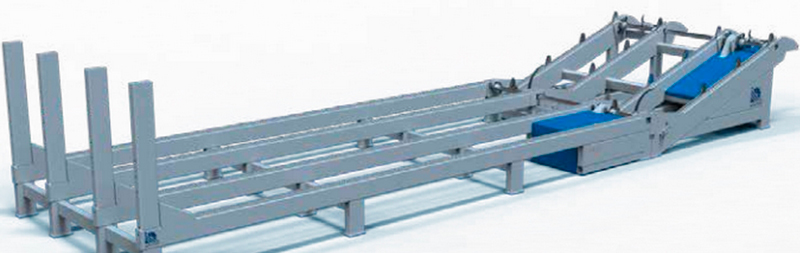

| | ЗАГРУЗОЧНАЯ ЭСТАКАДА Предназначена для автоматической загрузки бревен на подающий стол брусовального станка. Модульная конструкция позволяет размещать поперечный транспортер эстакады практически неограниченной длины. |
| Модель | TD-350 KBA | TD-450 KBA |
| Максимальный диаметр бревна, мм | 350 | 450 |
| Минимальная толщина выпиливаемого бруса, мм | 60 | |
| Минимальная длина бревна, мм | 1200 | |
| Диаметр пильного диска, мм | 500 | 630 |
| Диаметр пильного вала, мм | 70 | |
| Максимальное количество пил на верхнем валу, шт. | 4 | |
| Максимальное количество пил на нижнем валу, шт. | 4 | |
| Скорость подачи (бесступенчатая), м/мин | 0 - 10 (20)* | |
| Мощность электродвигателя верхнего вала, кВт | 22 (30, 37)** | |
| Мощность электродвигателя нижнего вала, кВт | 30 (37, 45)** | |
| Мощность электродвигателя привода подачи, кВт | 2,2 | |
| Габаритные размеры: | ||
| Длина, мм | 2600 | 2800 |
| Ширина, мм | 1400 | 1550 |
| Высота, мм | 2000 | 2150 |
| Вес, кг | 2000 | 2100 |
* - для комплектации двигателей 37 / 45 кВт
** - опционально возможно исполнение с более мощными электродвигателями
Покупали в КАМИ TD-450 KBA + WD-220 KBA. Станками очень доволен. Работают отлично. В использовании около 2-х лет. Замечаний нет.
Станки фирмы вальтер (приобретал WD170KBA+TD350KBA) работают исправно. У сотрудников возникают вопросы по электронике, но это больше от кадров зависит, нежели от оборудования. Покупкой остался очень доволен. Работаем в две смены.
Покупали "комплект" Дк160 + TD 350 бревнопильный Walter. Работаем каждый день в две смены. Пилим балансы, тонкомер. В смену выходит 400 кубов готовой продукции. На этих станках можно и 600-700 кубов делать.
Приобретали станки в 2014 году (многопил + бревнопил). Качеством исполнения очень довольны. Качество продукции отличное.
Станок очень производительный. Приобретением довольны. Работаем в одну смену. Пилим по входу около 80 кубов.
Если Вы читаете этот отзыв, то Вас заинтересовал станок TD-450 KBA, и не зря, этот станок отличный. Нашел в инете фирму КАМИ, созвонился с Владимиром Вайгульт, который мне все объяснил, рассказал, я сделал предоплату и через чуть более месяца привезли станок, при этом сам никуда не ездил. Станком очень доволен, хорошая современная модель, все продумано, работает тихо, геометрия материалов идеальная, производительность около 35 кубов по входу в смену 8 ч(работая неспеша при малейшой механизации)при движках 22 и 30 квт. Приятно было работать с Владимиром и фирмой КАМИ, всем спасибо, все честно, оперативно! 23.11.2013 г. Денис. Кострома.
