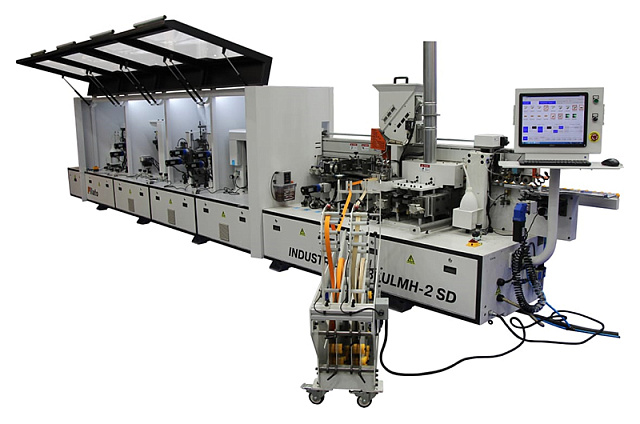

Кромкооблицовочный станок Filato 936ULMH-2 SD серии INDUSTRIAL
Код
товара: МБ 265980
Китай
Узел предварительного фрезерования
Магазин на 2 типа кромки
Узел 2-х моторной торцовки

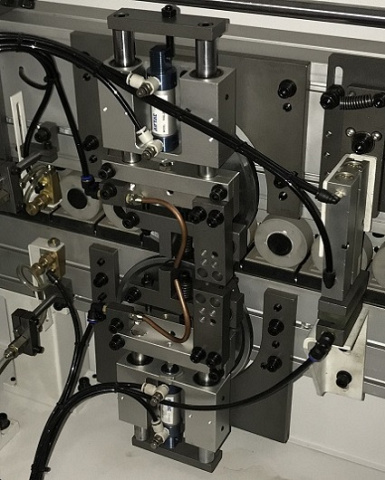

Узел фрезерования свесов (черновой)
Узел фрезерования свесов (чистовой)
2-х моторная обкатка углов
Узел радиусной циклевки
Пневмо-перенастройка узлов
Полировальный узел

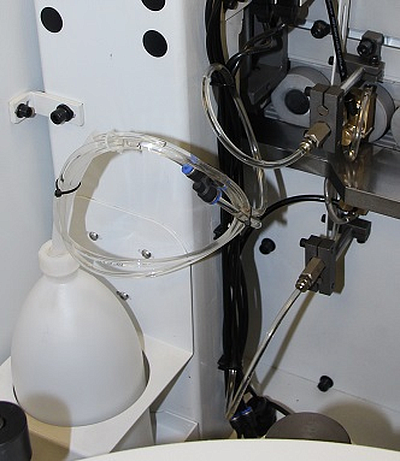

Разделяющая и очищающая жидкость
Скорость подачи: 14 / 18 / 23 м/мин
Преимущества
- Оклейка прямоугольных заготовок различными кромочными материалами: ПВХ, ABS, Акриловые
- Нанесение кромочного материала в режимах продольной и поперечной обработки
- Верхний предплавитель
- П-образная опора узла торцевания свесов с отдельными направляющими на каждый двигатель
Модель
936ULMH-2 SD INDUSTRIAL
Скорость подачи, м/мин
14 / 18 / 23
Мощность двигателя подачи, кВт
3,7
Обороты двигателя, об/мин
1440
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
9 - 60
Габариты детали (мин.), мм
120 x 60
Параметры фрез, мм
Ø 100 x Ø 30 H65 L/R
Мощность двигателя фрезерования, кВт
2 x 2,2
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Пилы торцовки, мм
Ø 100 x 22 Z30
Мощность двигателей торцовки, кВт
2 x 0,55
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов, мм
Ø 69 x Ø 16 H13 Z4
Мощность двигателей, кВт
2 x 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов, мм
Ø 69 x Ø 16 H13 Z4
Мощность двигателей, кВт
2 x 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла обкатки углов, мм
Ø 70 x Ø 16 H16 Z3
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Ножи узла снятия плоской цикли, мм
15 х 15 х 2,5
Диаметр патрубков, мм
100
Напряжение, В
380
Общая мощность, кВт
14,5
Длина, мм
7700
Ширина, мм
1100
Высота, мм
1600
Вес, кг
2650
| Модель | 936ULMH-2 SD INDUSTRIAL | ||
| Размеры детали кромки |  | Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 9 / 60 | ||
| Габариты детали (длина/ширина, мин) мм | 120 / 60 | ||
| Узел предварительного фрезерования |  | Параметры фрез, мм | Ø100 х Ø30 H65 L/R |
| Мощность двигателя фрезерования, кВт | 2 х 2,2 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Диаметр патрубка аспирации, мм | 100 | ||
| Узел 2-ух моторной торцовки | | Пилы торцовки, мм | Ø100 х 22 Z30 |
| Мощность двигателей торцовки, кВт | 2 х 0,55 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| I Узел фрезерования свесов (ЧЕРНОВОЙ) СЕРВОПРИВОД SD |  | Фрезы узла снятия свесов R2, мм | Ø69х Ø16 H13 Z4 |
| Мощность двигателей, кВт | 2 х 0,75 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Диаметр патрубка аспирации, мм | 100 | ||
| II Узел фрезерования свесов (ЧИСТОВОЙ) СЕРВОПРИВОД SD |  | Фрезы узла снятия свесов R2, мм | Ø69 х Ø16 H13 Z4 |
| Мощность двигателей, кВт | 2 х 0,75 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Диаметр патрубка аспирации, мм | 100 | ||
| 2-ух моторная обкатка углов |  | Фрезы узла обкатки углов, мм | Ø70 х Ø16 H16 Z3 |
| Мощность двигателей полировки, кВт | 2 х 0,37 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Полировальный узел |  | Мощность двигателей полировки, кВт | 2 х 0,37 |
| Обороты двигателя/частота, об/мин/Гц | 1350 / 50 | ||
| Диаметр кругов, мм | 150 / 22 | ||
| Подача |  | Скорость подачи, м/мин | 14 / 18 / 23 |
| Мощность двигателя подачи, кВт | 3,7 | ||
| Обороты двигателя/частота, об/мин/Гц | 1440 / 50 | ||
| Мощность |  | Общая мощность станка, кВт | 14,5 |
| Напряжение, В | 380 | ||
| Габаритные размеры |  | Длина, мм | 7700 |
| Ширина, мм | 1100 | ||
| Высота, мм | 1600 | ||
| Вес, кг | 2650 | ||
