Фрезерные обрабатывающие центры из Китая, Тайваня и Южной Кореи.
Южная Корея
Тип направляющих: скольжения / коробчатый тип
Размер рабочего стола:
1200 х 540 мм
Мощность: 15 / 18,5 кВт
Вес: 8700 кг
• Высокоскоростной шпиндель 12 000 об/мин
• Цельнолитая станина из чугуна-механита
• Большой магазин инструмента 30 шт.
• Современная система ЧПУ и японские привода FANUC
Назначение:

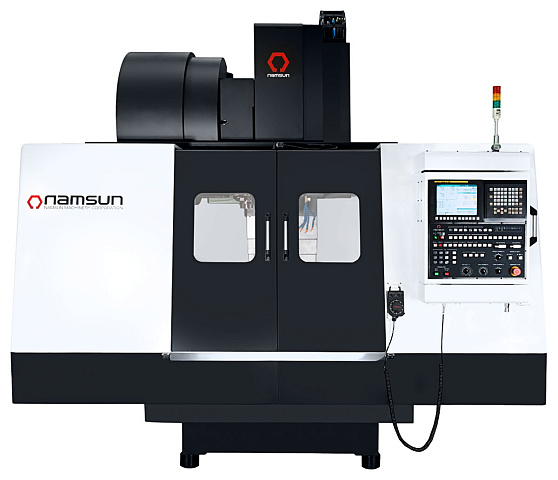

Вертикально-фрезерный обрабатывающий центр SPACE 540 позволяет вести комплексную механическую обработку поверхностей заготовки. Сочетает высокую производительность, гибкость переналадки на другие режимы работы *.
Обрабатывающие центры SPACE 540 предназначен для операций:
- фрезерование;
- сверление;
- расточка;
- зенкерование;
- развертывание отверстия;
- нарезание резьбы.
Наши специалисты помогут подобрать и рассчитать режимы резания, которые необходимы для решения конкретных задач на каждом этапе обработки. Это поможет избежать поломок и преждевременного износа оборудования.
Область применения:
Фрезерные центры серии SPACE 540 широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Схемы обработки:
Фрезерование канавок и пазов
Фрезерование уступов
Фрезерование канавок и пазов дисковой фрезой
Торцевое фрезерование
Фрезерование уступов
Фрезерование уступов
Фрезерование отверстий и карманов (расфрезеровывание отверстия)
Фрезерование шпоночного паза
Фрезерование Т-образного паза Конструктивные особенности:

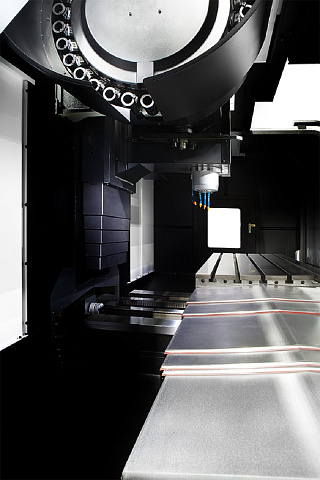

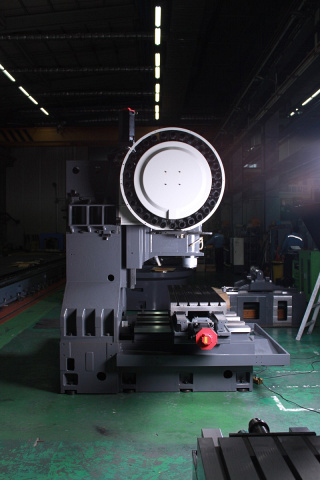

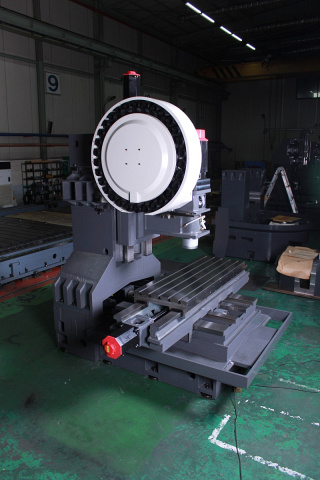

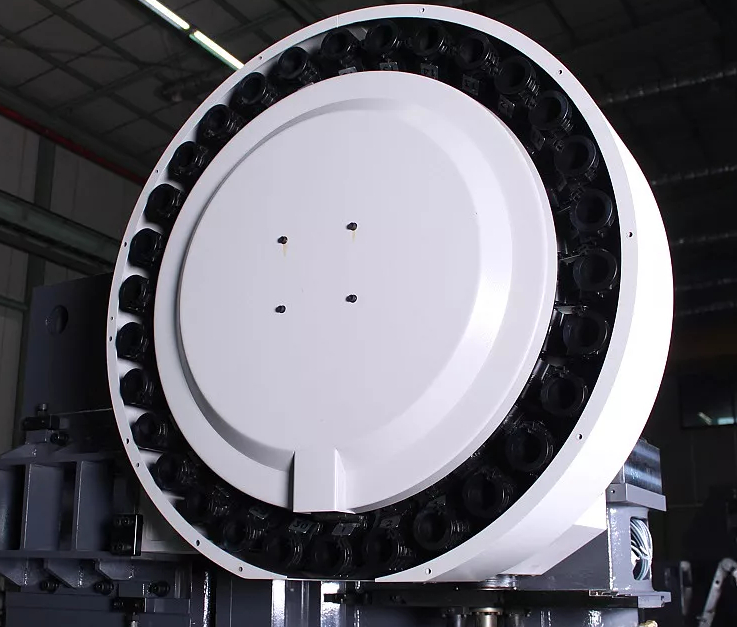

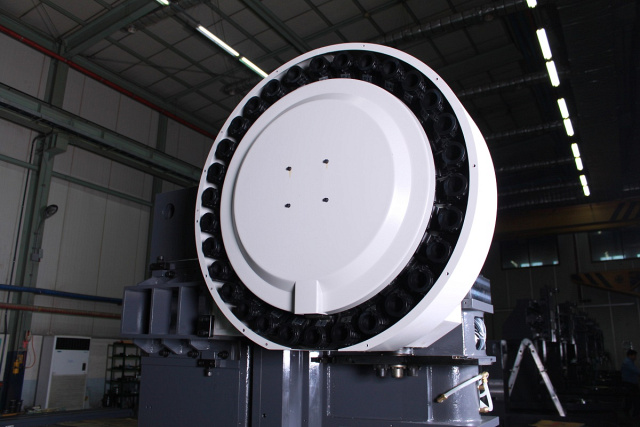

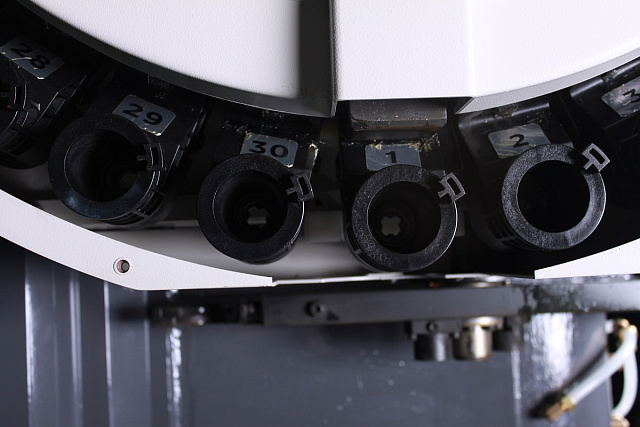

Магазин автоматической смены инструмента полностью защищен от возможных негативных нагрузок и ударов, обеспечивает надежную смену инструмента, может загружаться различными типами инструмента и подходит для длительной работы без вмешательства оператора.
- BT 40;
- 30 ячеек;
- Смена инструмент-инструмент: 1,41 с.

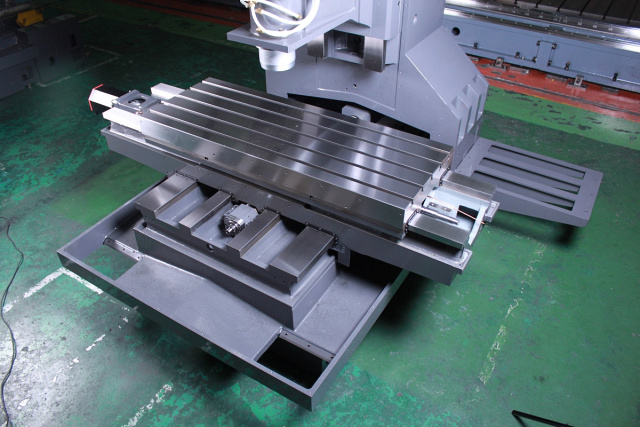

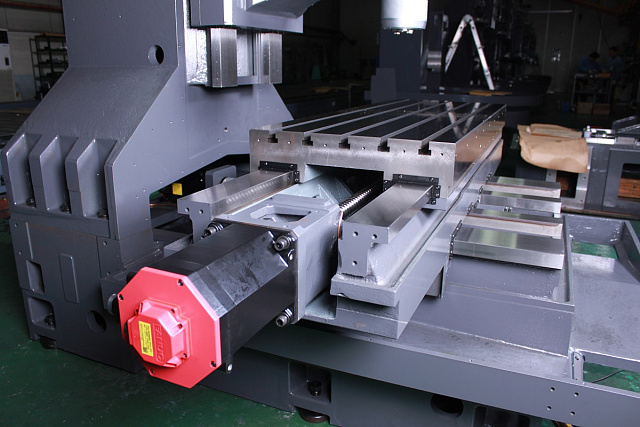

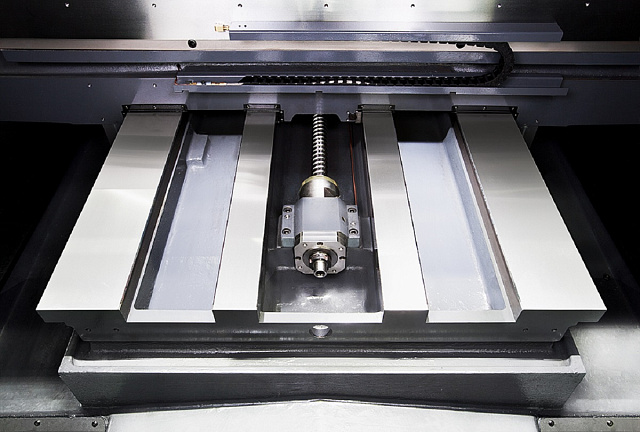

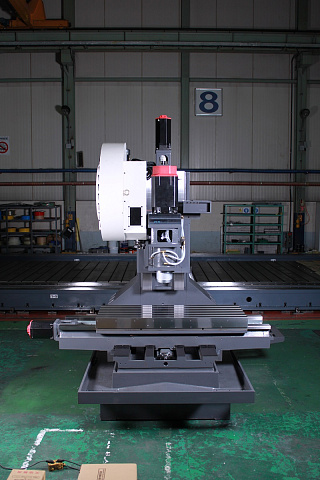

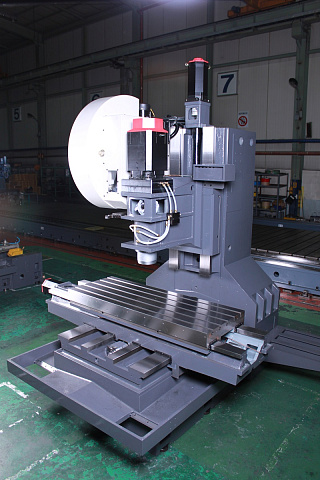

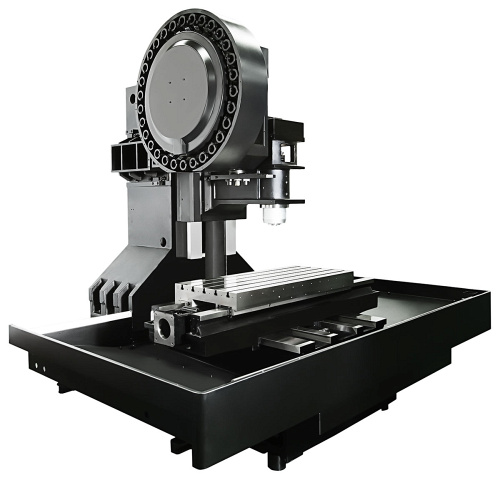

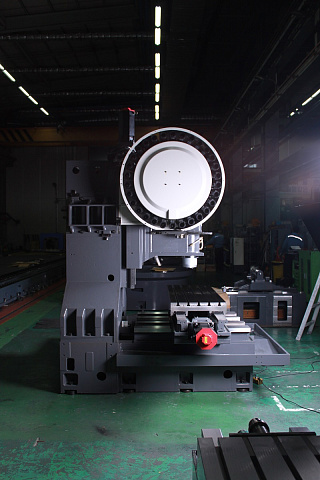

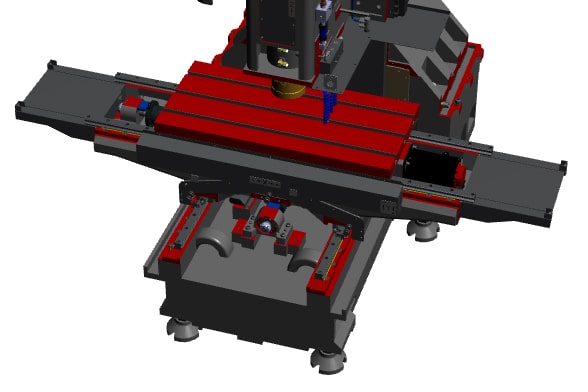

Для повышения жесткости и устойчивости конструкции станка используется станина с 4-мя направляющими по оси Y. Очень широкие направляющие предназначены для поглощения вибраций, возникающих в процессе обработки и предотвращения прогиба стола вне зависимости от распределения нагрузки. В условиях обработки с тяжелыми условиями резания искажения геометрии станка сведены к минимуму.
- Тип направляющих: скольжения коробчатого типа;
- Охват направляющих X / Y / Z: 75 / 140 / 110 мм;
- Ширина направляющих X / Y / Z: 30 / 40 / 40 мм.

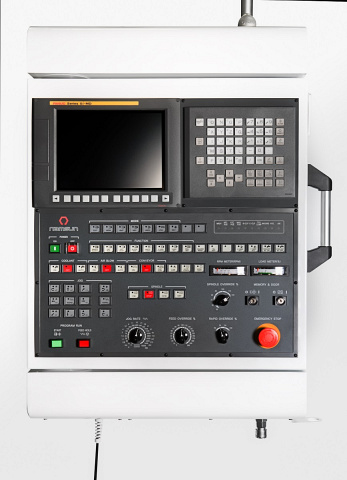

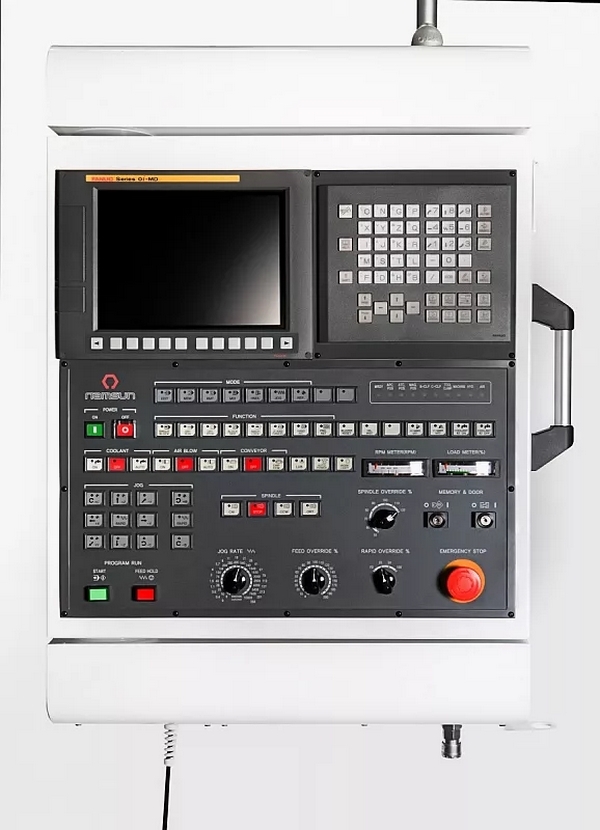

Высокоэффективная панель управления системы ЧПУ. Предназначена для интеграции всех функциональных элементов управления на одной общей панели. Позволяет оператору избежать лишних действий и увеличивает эргономичность использования оборудования.
- Интегрированная в панель управления система ЧПУ FANUC;
- AICC и DATA SERVER уже в стандартном оснащении станка;
- Стандартный объем памяти: 640 Мб.

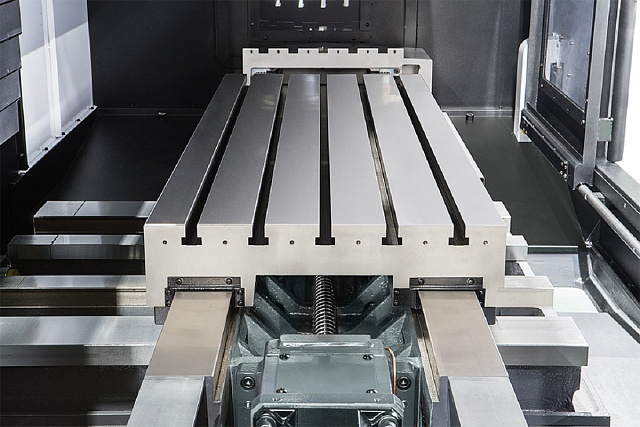

На станке реализована возможность обработки заготовок различных габаритов и массы.
- Размер стола: 1200 x 540 мм;
- Перемещения: 1050 x 540 x 550 мм;
- Макс. грузоподъемность: 900 кг.

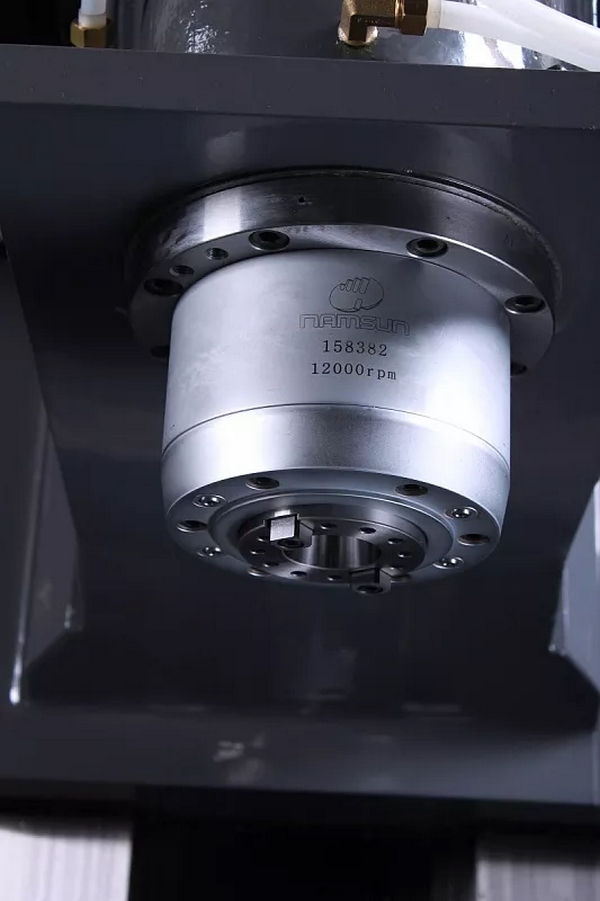

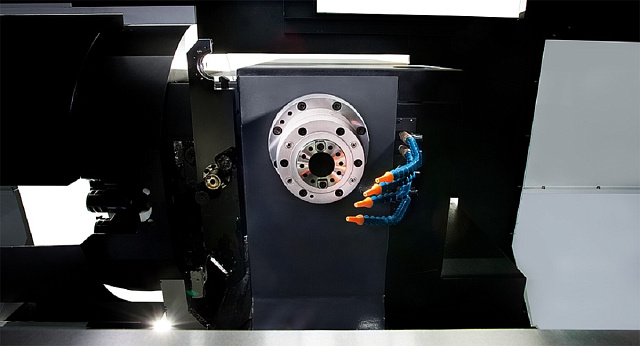

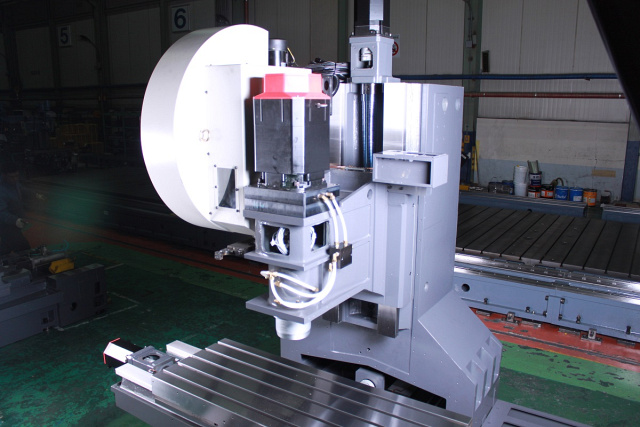

Жесткий шпиндель с прямым приводом и масляным охлаждением.
- Отсутствие ремней и шестерней для передачи вращения;
- Шпиндельный узел и направляющие изготовлены единым целым для минимизации вибраций, шума, нагрева, возникающих в процессе работы;
- Гарантия высокой точности при высокоскоростной обработке;
- Шпиндель и двигатель оснащены системой охлаждения.

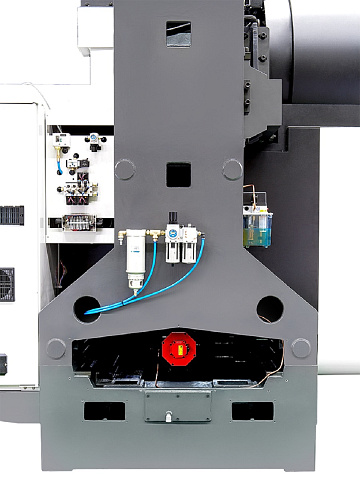

Все узлы для обслуживания станка (смазки и подачи сжатого воздуха) расположены в удобном для оператора месте с легким доступом к ним.
- Объем бака СОЖ: 325 л;
- Объем бака для смазки направляющих: 4 л;
- Объем бака охлаждения: 18 л.

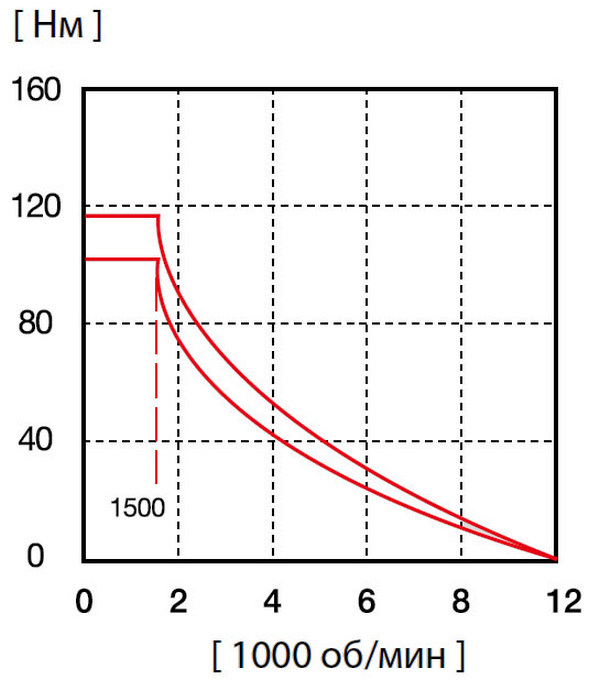

- Макс. кол-во оборотов шпинделя: 12000 об/мин;
- Мощность двигателя (пост. /30 мин.): 15 / 18,5 кВт;
- Крутящий момент (пост. /30 мин): 105 / 118 Нм.
Комплектация:
- Масляное охлаждение шпинделя
- Передача информации через порт rs-232
- Магазин на 30 инструментов
- Телескопические кожуха
- Встроенный ленточный конвейер
- Замок двери рабочей зоны
- Полная защита от брызг СОЖ
- Бак СОЖ
- Система смазки
- Aicc контур управления (высокоскоростное фрезерование)
- Охладитель масла
- Жесткое нарезание резьбы
- Выравнивающие опоры
- Ручной инструмент
- Воздушный обдув
- Система автоматического отключения
- Стружечный конвейер
- Бак для стружки
- Data server (дата сервер)
- Маслоотделитель от СОЖ (опция)
- Трансформатор (опция)
- Система подачи СОЖ через центр шпинделя 20 бар (опция)
- Система измерения заготовки Hexagon (опция)
- Система измерения и привязки инструмента Hexagon (опция)
- Кондиционер электрошкафа (опция)
- Смыв стружки с кожухов станины (опция)
- Ai контур управления ii (высокоскоростное фрезерование) (опция)
- Подготовка станка для подключения дополнительной 4-й оси (опция)
- Накладной поворотный стол 4-я ось мод. s-200 f4 (опция)
- Шпиндель 10 000 об/мин с конусом BT-50 (опция)
- Manual guide i (опция)
Система подачи СОЖ
Пистолет для подачи СОЖ
Пистолет подачи сжатого воздуха
Сигнальная лампа состояния станка 3 цвета

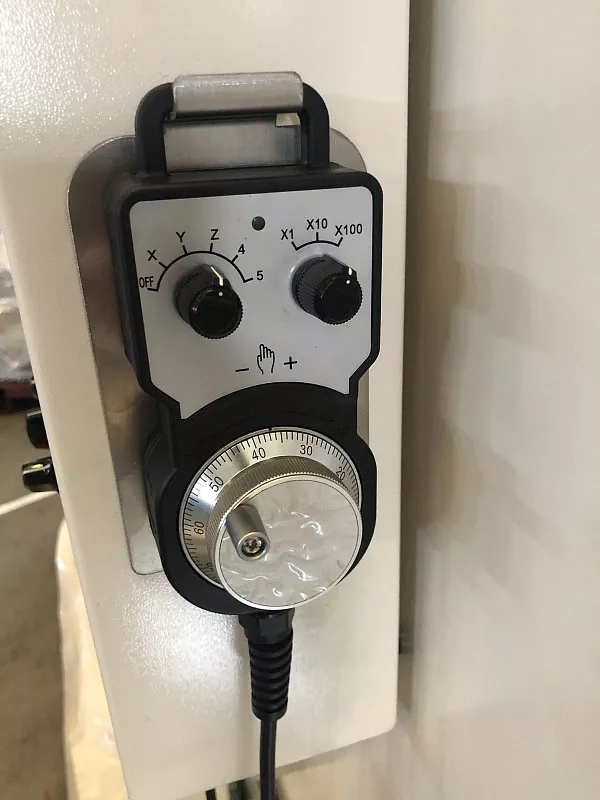

Ручной маховик управления mpg

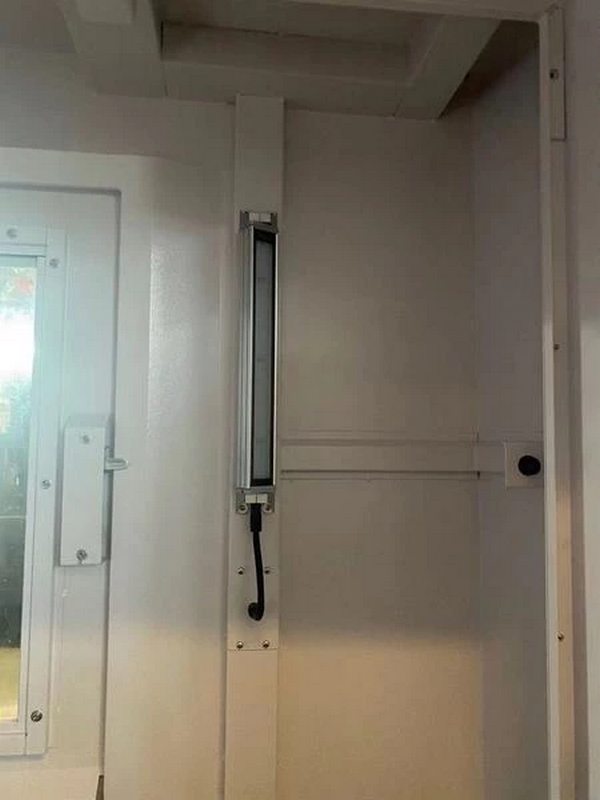

Рабочее освещение led
Масляное охлаждение шпинделя
Передача информации через порт rs-232
Магазин на 30 инструментов
Телескопические кожуха
Встроенный ленточный конвейер
Замок двери рабочей зоны
Полная защита от брызг СОЖ
Бак СОЖ
Система смазки
Aicc контур управления (высокоскоростное фрезерование)
Охладитель масла
Жесткое нарезание резьбы
Выравнивающие опоры
Ручной инструмент
Воздушный обдув
Система автоматического отключения
Стружечный конвейер
Бак для стружки
Data server (дата сервер)
Маслоотделитель от СОЖ
Трансформатор
Система подачи СОЖ через центр шпинделя 20 бар
Система измерения заготовки Hexagon
Система измерения и привязки инструмента Hexagon
Кондиционер электрошкафа
Смыв стружки с кожухов станины
Ai контур управления ii (высокоскоростное фрезерование)
Подготовка станка для подключения дополнительной 4-й оси
Накладной поворотный стол 4-я ось мод. s-200 f4
Шпиндель 10 000 об/мин с конусом BT-50
Manual guide i
