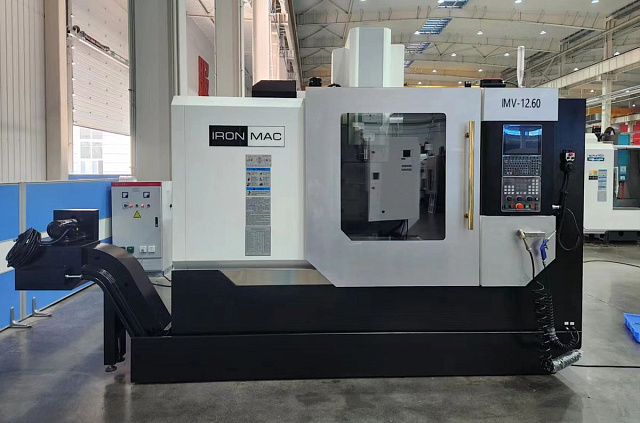

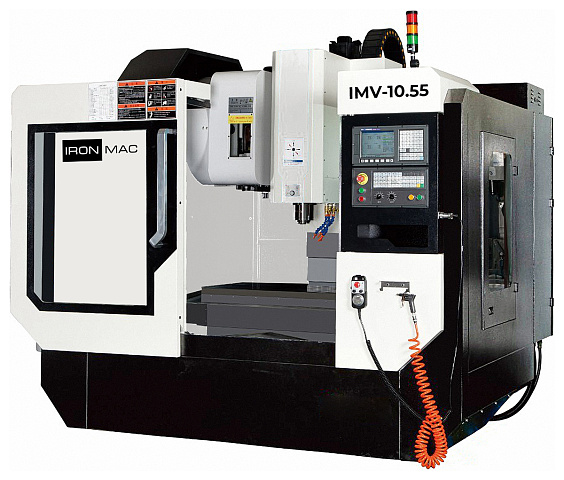

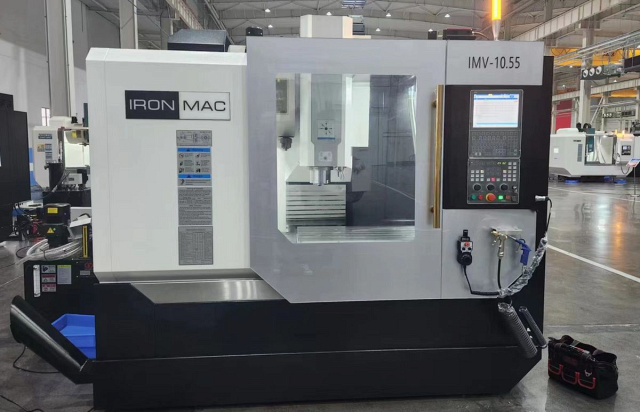

Фрезерные обрабатывающие центры IRONMAC IMV-10.55, IMV-12.60, IMV-13.60

Код(ы) товара: МС 408024, МС 408025, МС 417445
Поделиться
От 4 518 117 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IMV-10.55 IMV-12.60 IMV-13.60

Тип направляющих: качения (роликовые)

Размер рабочего стола:

1000 x 550; 1200 х 600 мм

Мощность: 15 / 22,5 кВт

Вес: 5000; 6000 кг

Преимущества
  • Цельнолитая чугунная станина
  • Мощный высокоскоростной шпиндель 10 000 об/мин
  • Подача СОЖ через шпиндель под давлением 20 бар
  • Сепаратор СОЖ
  • Масляное охлаждение шпинделя
Назначение

Вертикальные фрезерные обрабатывающие центры IMV позволяют вести комплексную механическую обработку поверхностей заготовки различными способами*:

  • фрезерование;
  • сверление;
  • расточка;
  • зенкерование;
  • развёртывание отверстий;
  • нарезка внутренних и наружных резьб и др. операции.

* Все операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Область применения

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Автомобильная промышленность

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

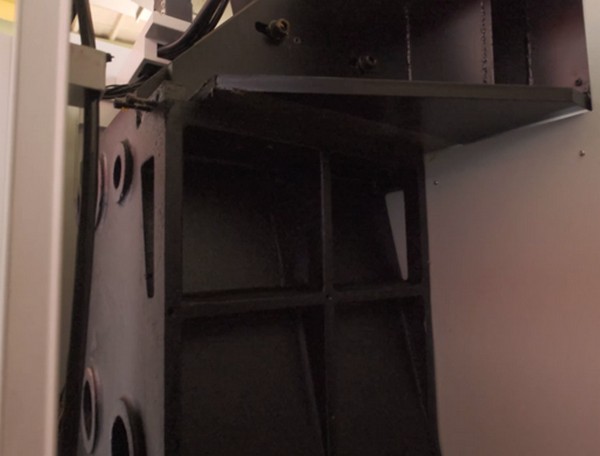

Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

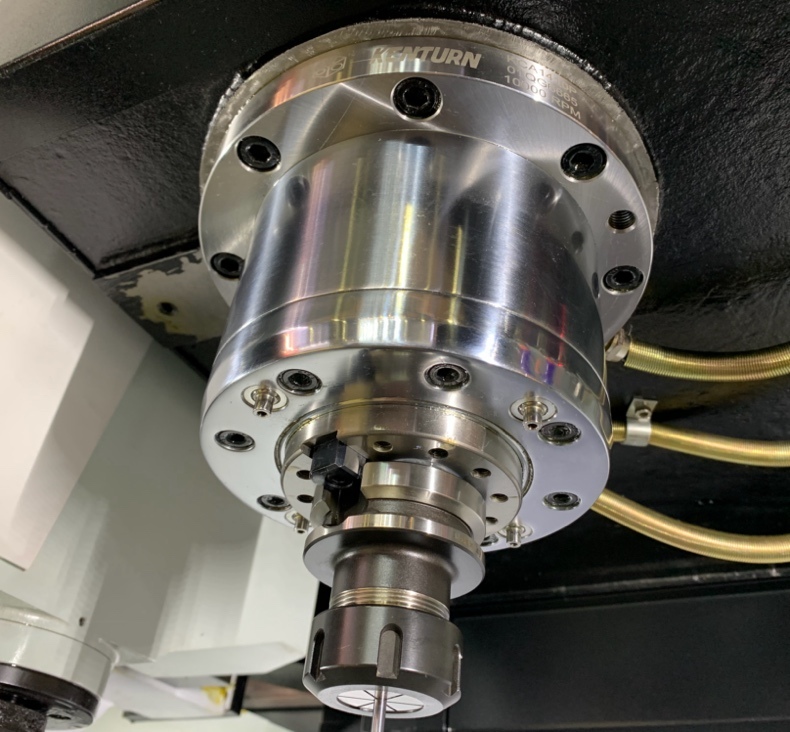

В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков.

В базовой комплектации станки оснащаются высокомощным приводом 15 / 22,5 кВт.

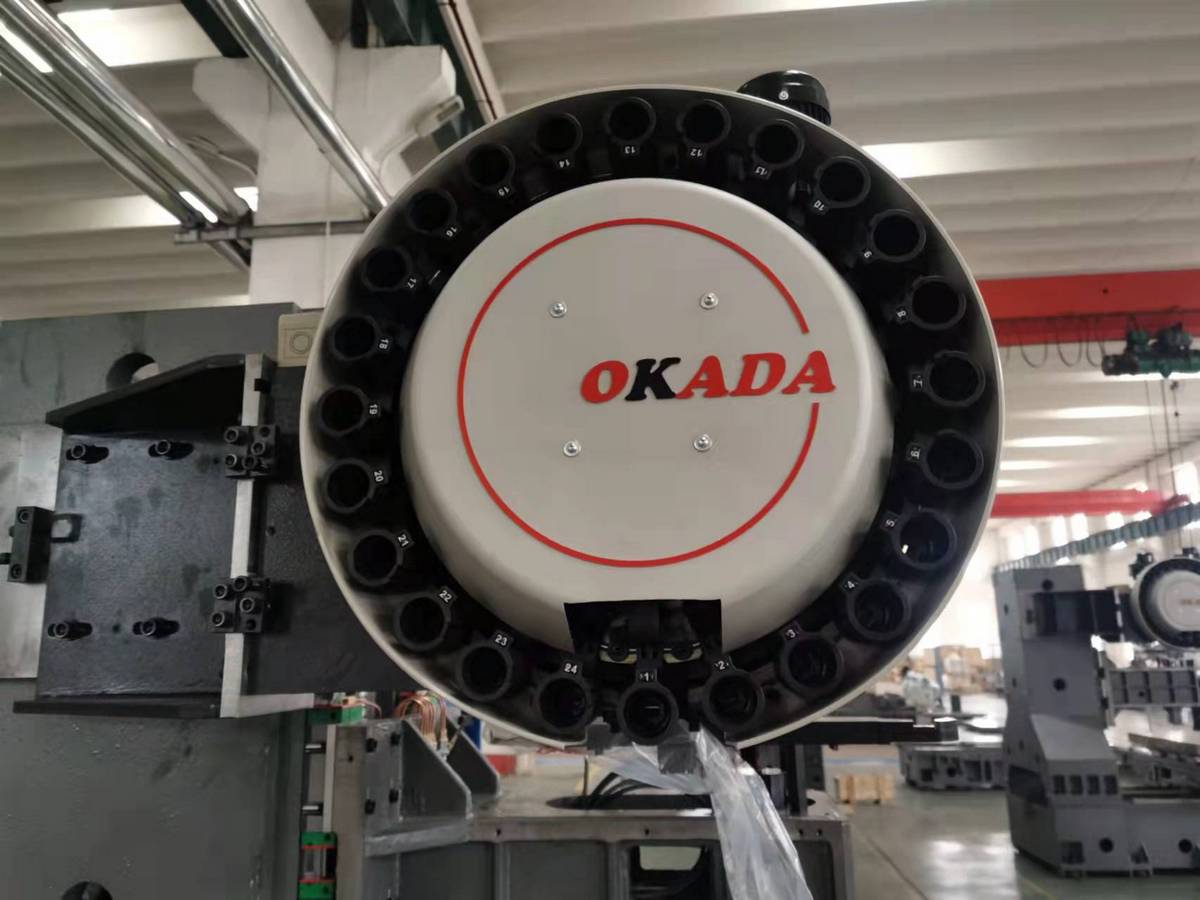

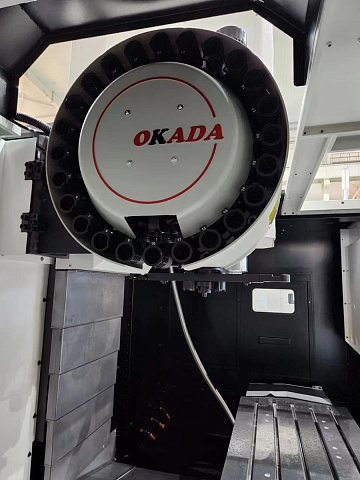

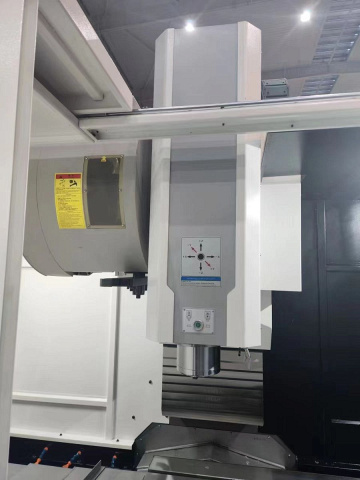

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.

Производители: OKADA / AIMACH / Fangguan.

Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 сек.).

Основные параметры:

  • 12,1-дюймовый монитор;
  • Один канал поддерживает до пяти осей подачи и четырех шпинделей;
  • Максимальное количество связанных осей 3 + 2;
  • Контроль поломки инструмента;
  • Интеллектуальное управление сроком службы инструмента;
  • Технология компенсации тепловых ошибок.

Особенности:

  • Технология высокоскоростного и высокоточного управления;
  • Ускорение до 1,8 G;
  • Технология синхронного управления по двум осям;
  • Полная функция управления с обратной связью (энкодер, оптическая линейка);
  • Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;
  • Функция автоматического измерения;
  • Индивидуальная настройка.

Интеллектуальные функции:

  • Многочисленные данные для станков с ЧПУ;
  • Контроль поломки инструмента;
  • Обеспечение исправности станка;
  • Интеллектуальная оптимизация параметров процесса;
  • Интеллектуальное управление сроком службы инструмента.

HIWIN (Тайвань) / THK (Япония)

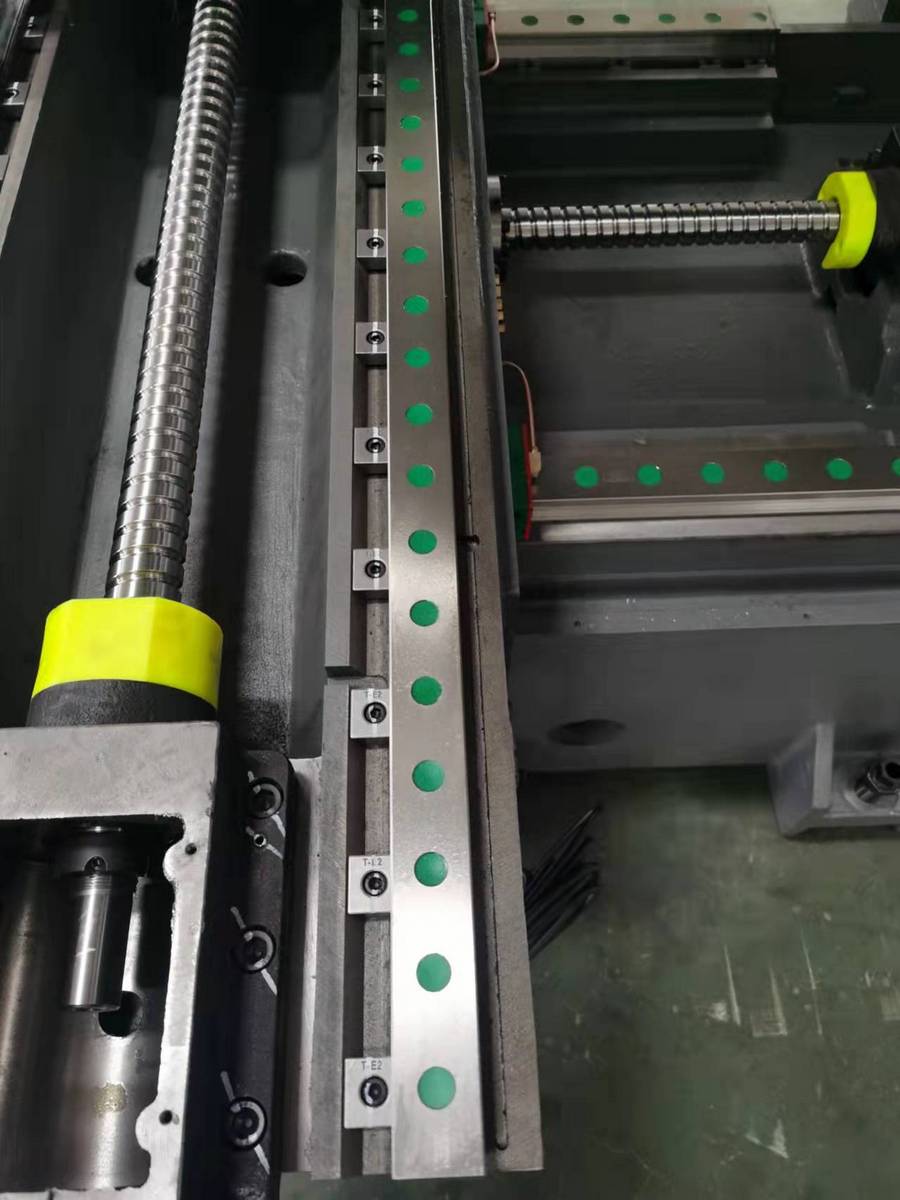

Станки серии IMV оснащены ШВП фирмы HIWIN (Тайвань) или THK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.

Диаметр винта и шаг по оси X = 40 х 12/16
Диаметр винта и шаг по оси Z = 40 х 12/16
Диаметр винта и шаг по оси Z = 40 х 12/16

Подшипники для ходового Винта HANCHI (Япония)

HIWIN (Тайвань) / THK (Япония)

В несущих блоках (каретках) четыре рядя роликов размещены под углом 45°, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях.

За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

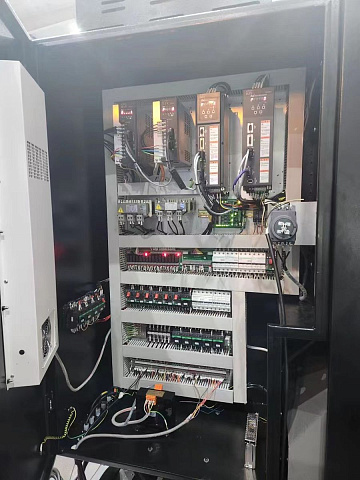

Электрические компоненты Schneider Electric (Франция)

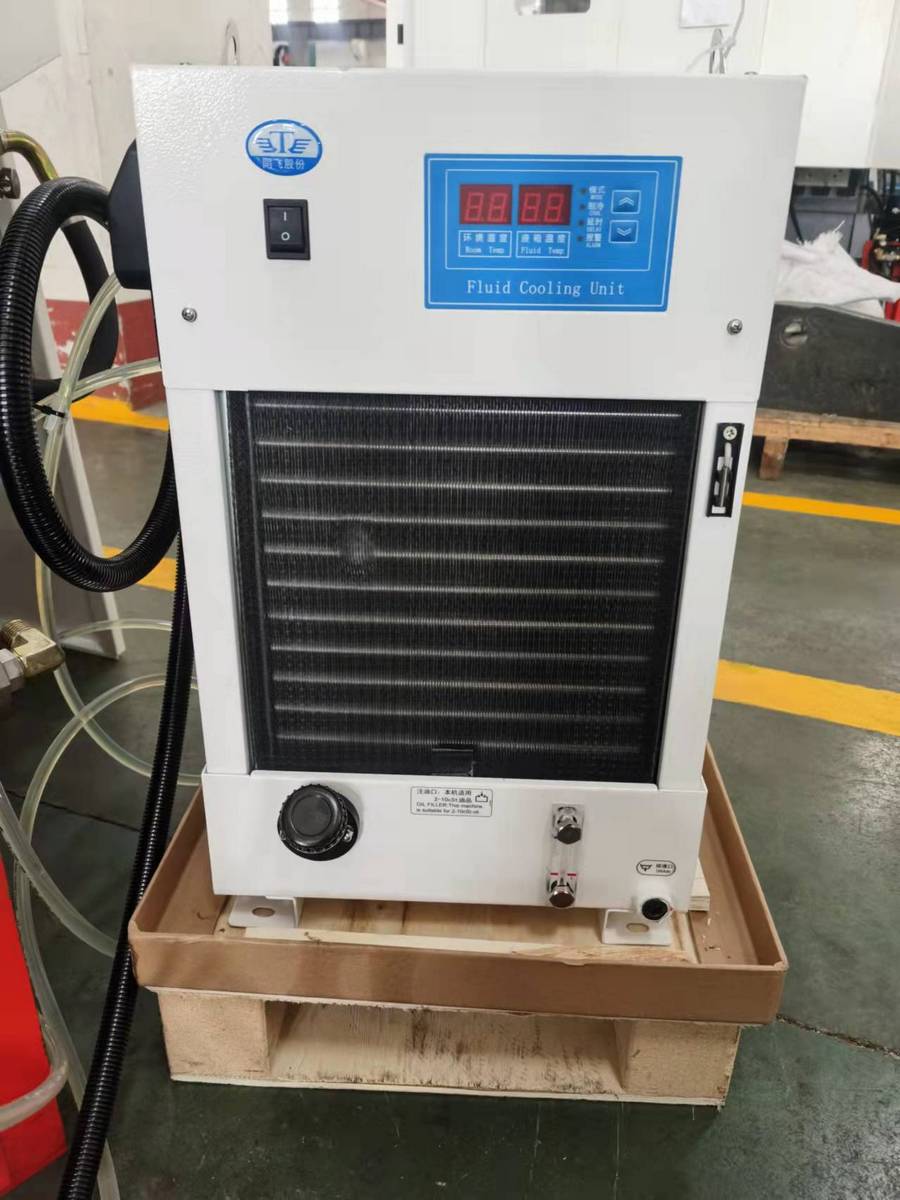

Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества:

  • качественное охлаждение при максимальных высоких оборотах;
  • стабильное и равномерное охлаждение на протяжении всего периода работы;
  • предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
  • крайне низкий уровень шумности и отсутствие вибрации.

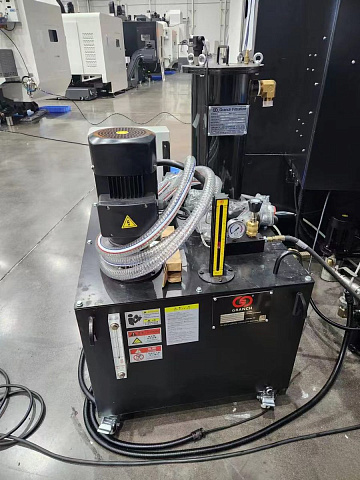

Станки оснащены станцией подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инстурмента

Комплектация
Дополнительная
Стойка ЧПУ HNC-818D
Инструментальный магазин на 24 позиции (манипулятор)
Масляное охлаждение шпинделя
Маслоотделитель (сепаратор для СОЖ)
Пистолет воздух
Пистолет СОЖ
Полностью закрытая кабинетная защита
Рабочее освещение
Выравнивающие опоры
Рабочее освещение
Централизованная система смазки
Стружкоуборочный конвейер (шнековый)
Автоматическая система смазки
Руководство по эксплуатации станком на русском языке
Подготовка под установку 4-оси

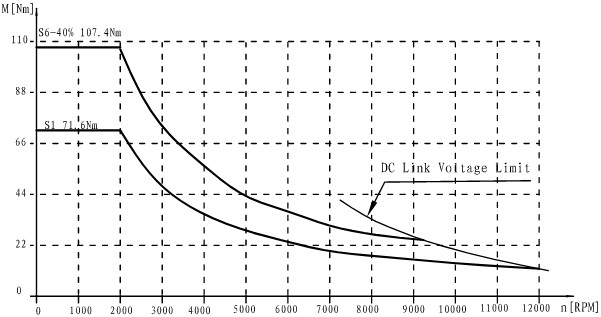

Диаграмма мощности-момента шпинделя фрезерного центра IMV-10.55 / IMV-12.60
