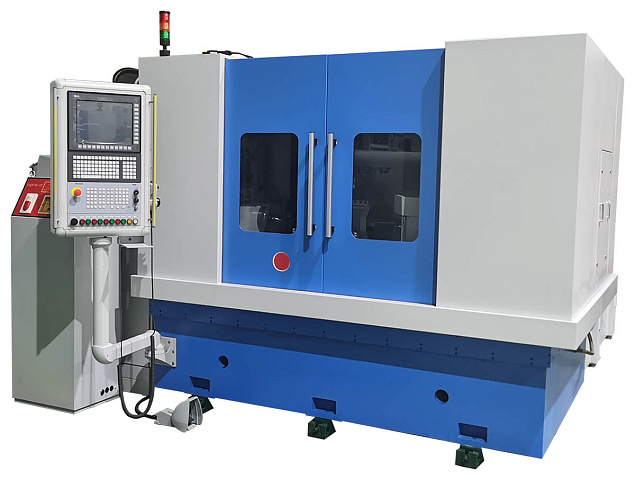

Зубошлифовальный станок с ЧПУ UGG-320P

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Китай
Модели серии:
UGG-320P

Тип производимых колес:

Цилиндрические прямозубые и косозубые

Макс. диаметр заготовки: 320 мм

Макс. модуль заготовки: 10 мм

Мощность: 32 кВт

Вес: 7000 кг

Преимущества
  • Жесткая литая станина
  • Диалоговое управление с автоматической конвертацией данных в программный код
  • Возможность обработки шестерен с особенными требованиями к форме вершины зуба и впадины
  • Полностью замкнутый контур управления
  • Точность шлифования станка достигает 5 класса по стандарту GB/T10095.1-2008
Назначение

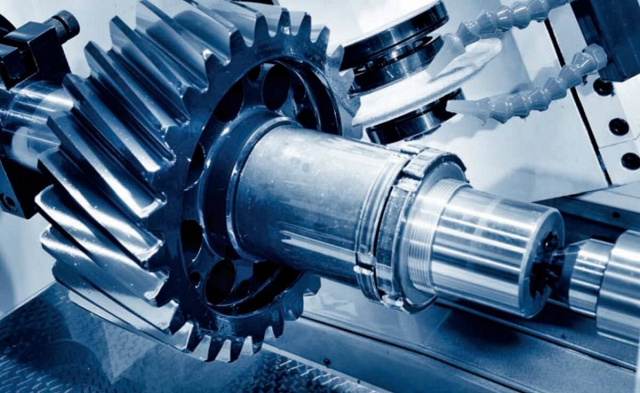

Станок UGG-320P предназначен для шлифования прямозубых и косозубых цилиндрических зубчатых колес методом копирования.

Область применения

Наиболее востребован в таких отраслях промышленности как автомобильная, железнодорожная, транспортная, авиационная и станкостроительная.

Наилучшее применение находит в обработке высокоскоростных шестерен и шестерен с высокими требованиями к профилю и шагу, а также особыми требования к профилю вершины зуба и впадины. Так же станок может быть использован для шлифования деталей без эвольвентной формы, таких как циклоидные передачи, прецизионные шлицы и червячные зацепления.

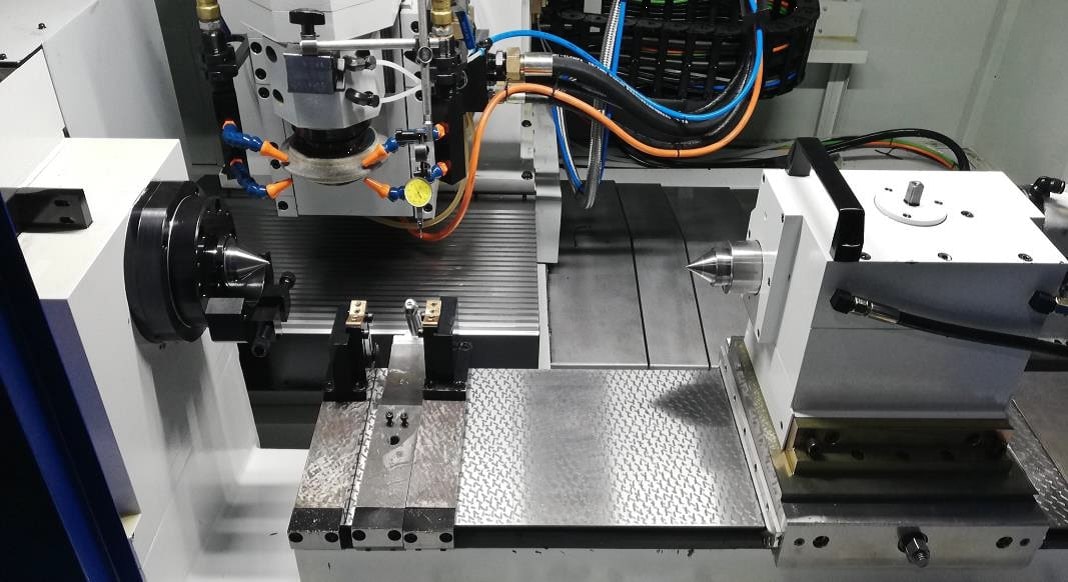

Конструктивные особенности

Станина изготовлена из чугуна и имеет внутреннее оребрение для увеличения жесткости. Установка станка производится на регулируемые виброопоры, которые входят в комплект поставки.

Колонна станка так же изготовлена из чугуна и имеет направляющие скольжения. Поперечное перемещение (радиальная подача) осуществляется посредством ШВП, соединенной напрямую с сервомотором.

Корпус шлифовальной бабки изготовлен из чугуна.

Приспособление для профилирования шлифовального круга встроено в конструкцию станка. Траектория правки формируется горизонтальным и тангенциальным движением шлифовального суппорта.

В стандартном исполнении станок оснащен полностью закрытым ограждением рабочей зоны. Несколько точек доступа к ключевым узлам станка облегчают замену правящего ролика, шлифовального круга и заготовки.

Функции интерфейса оператора

Панель оператора оснащена плоским цветным TFT дисплеем и встроенной клавиатурой с набором горизонтальных и вертикальных программных клавиш.

Для создания программы обработки используется стандартный диалоговый язык программирования, полностью разработанный заводом-производителем оборудования, а программное обеспечение MMI TOOL от компании NUM.

Сервисные функции

  • Встроенный модем для удаленной диагностики станка
  • Графическое отображение данных обработки.

Программное обеспечение

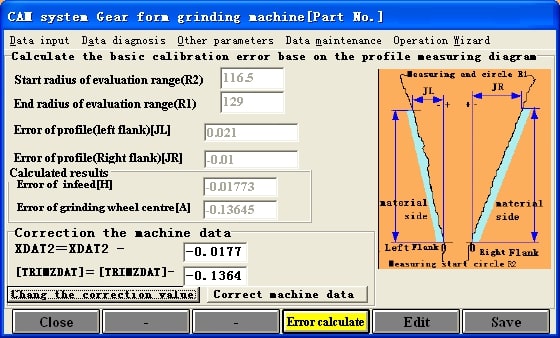

Пакет программного обеспечения, разработанный заводом-производителем оборудования, позволяет пользователю создавать, редактировать и оптимизировать программы шлифования, а также анализировать данные обработки на станке или на удаленном ПК. Интерфейс программного обеспечения идентичен меню управления станком и может использоваться даже в целях начального обучения.

Модуль расчета параметров зубчатой передачи. Ввод и хранение данных о заготовке

Этот модуль состоит из диалогового интерфейса для ввода данных геометрических параметров, технических параметров и параметров измерения для облегчения расчета стандартных передач, передач с дополнительными модификациями, модифицированных прямозубых (косозубых) цилиндрических передач. Основные данные о заготовке записываются в базу данных для последующего редактирования или обработки.

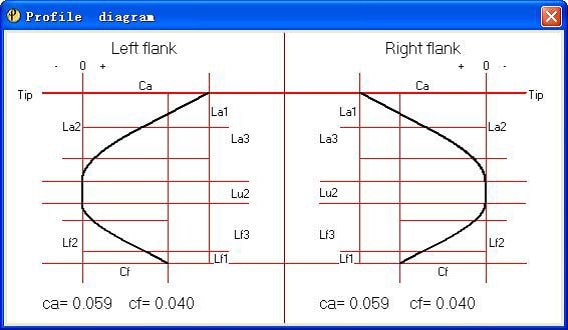

Модуль расчета профиля шлифовального круга. Модификация профиля и шага

Данный модуль служит для сбора данных для создания правильного профиля круга посредством редактируемой серии циклов правки с использованием встроенной системы правки круга. На основании введенных данных о заготовке и особых требований к обрабатываемым шестерням, включая профиль, модификацию шага и параметры кривой скругления. Профиль шлифовального круга может быть автоматически рассчитан в соответствии с поставленной задачей.

Диалоговое управление

G-код создается автоматически на основе параметров обработки и шлифования зубьев, введенных пользователем. Кроме того, при желании пользователи могут напрямую загружать и использовать G-код. Заказчик может добавлять определенные модификации в соответствии со своими задачами.

Функции для шлифования червячных и шлицевых форм

Встроенное программное обеспечение поддерживает эти две функции.

Станок имеет шесть управляемых от системы ЧПУ осей:

  1. Ось X. Ось поперечного перемещения шлифовальной головки. Осуществляется непосредственно серводвигателем переменного тока. Привод посредством ШВП. Перемещение по линейным направляющим качения. Тип линейной шкалы: LS486, разрешение: 0,0001 мм.
  2. Ось Z. Ось продольной подачи шлифовальной головки Осуществляется непосредственно серводвигателем переменного тока. Привод посредством ШВП. Перемещение по линейным направляющим качения. Тип линейной шкалы: LS486, разрешение: 0,0001 мм.
  3. Ось А. Вращательное движение (наклон) бабки шлифовального круга. Тип и разрешение поворотной оси RON785/0,0001мм
  4. Ось С. Вращательное движение заготовки. Тип и разрешение поворотной оси RON785/0,0001 мм.
  5. Ось S1. Вращение шлифовального круга.
  6. Ось S2. Вращение алмазного ролика для правки круга.

Гидравлика / Система смазки

  • Полноценная гидравлическая система для смазки, фиксации и поджима задней бабки.
  • Ось S - смазка масляным туманом.
  • Оси Z, X - консистентная смазка.
  • Оси С, А – подача жидкого масла.

Система фильтрации охлаждающей жидкости

Фильтрация охлаждающей жидкости включает в себя следующее:

  • Система контроля постоянной температуры СОЖ с использованием масляного кондиционера.
  • Производительность фильтра: 120 л/мин.
  • Многоконтурное оборудование для охлаждения охлаждающей жидкости с автоматическим регулированием температуры СОЖ.
  • Станок оснащен системой улавливания масляного аэрозоля (тумана) и электростатическим воздушным фильтром.

Комплектация
Дополнительная
Система ЧПУ NUM, Франция
Электрический кабинет (отделения высокого и низкого напряжения)
Система охлаждения и фильтрации СОЖ
Гидравлическая система (с масляным радиатором)
Устройство для улавливания масляного тумана
Алмазный ролик для правки шлифовального круга
Шлифовальный круг Ø200 мм, 10 шт.
Фланец шлифовального круга, 6 шт.
Статическая балансировочная рама (для балансировки шлифовального круга)
Балансировочная оправка для шлифовального круга
Система смазки
Опоры для установки и выравнивания станка по уровню
Инструменты для обслуживания станка

  • Упаковочный лист в двух экземплярах
  • Сертификат соответствия
  • Комплект инструкций по эксплуатации станка
  • Комплект руководств по системе ЧПУ станка
  • Комплект инструкций для прилагаемых аксессуаров

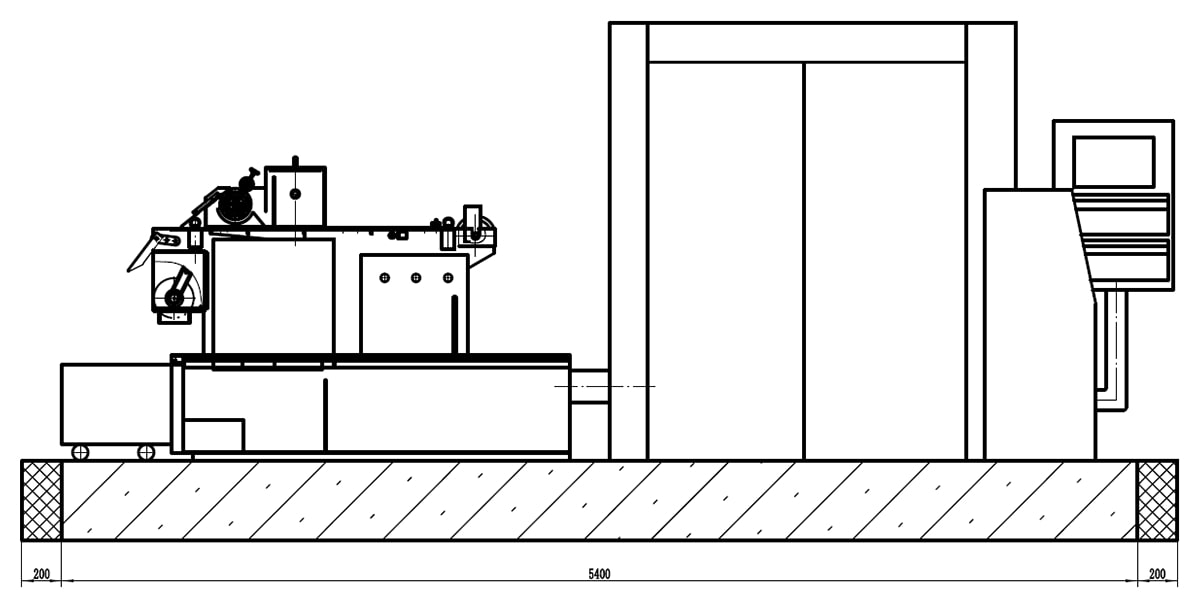

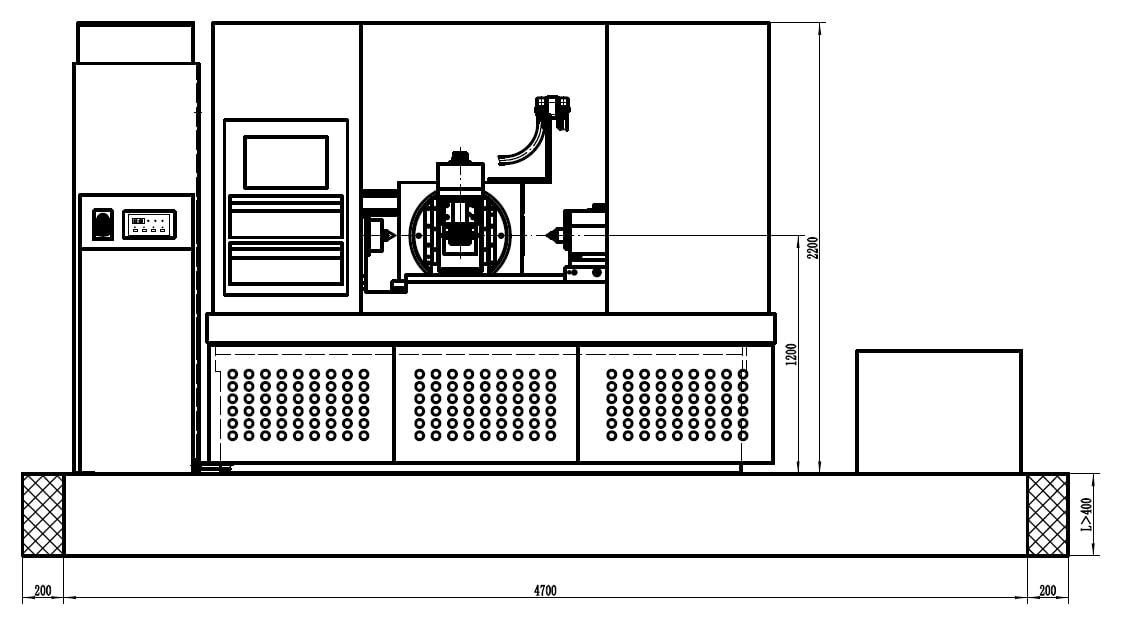

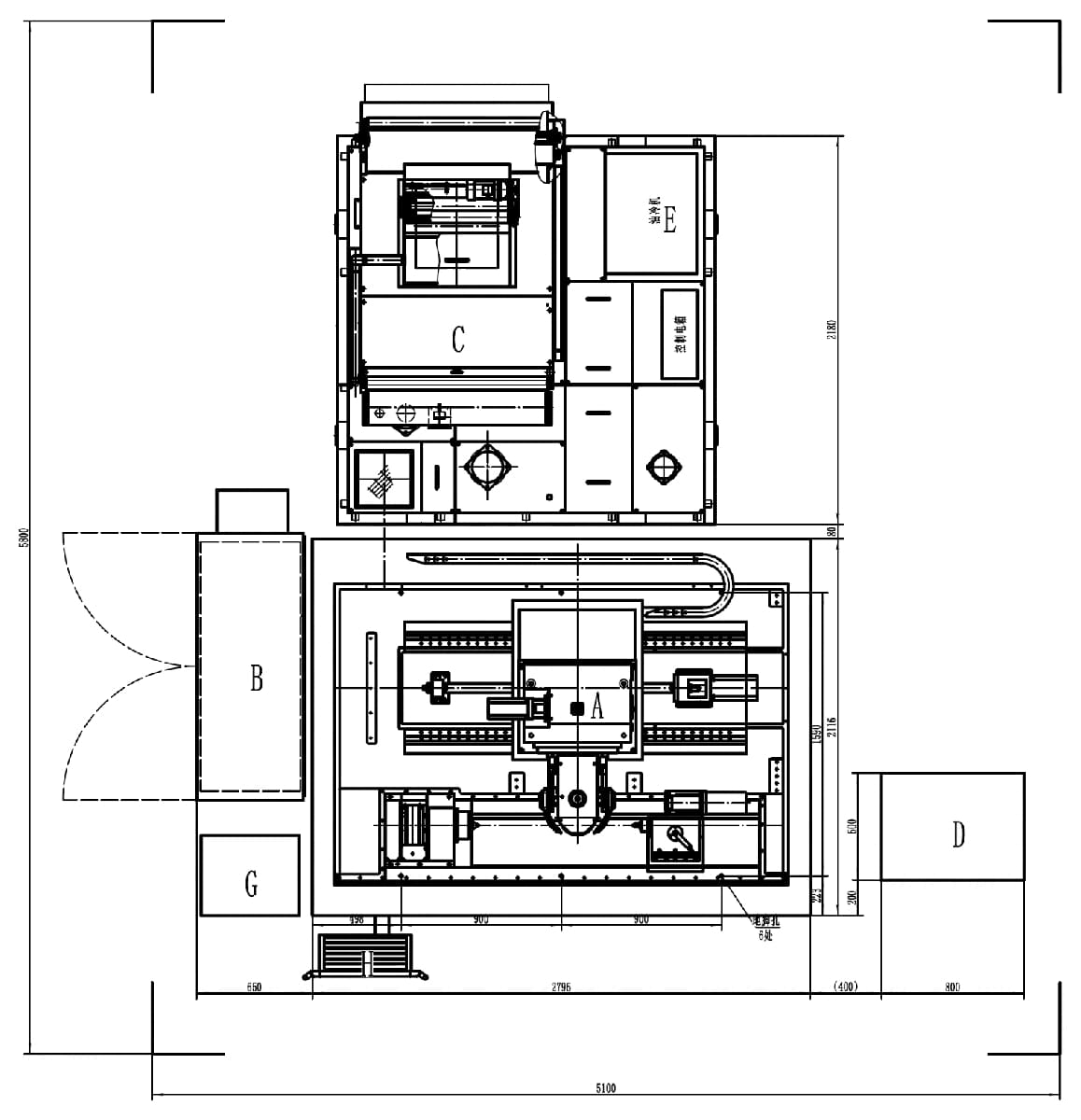

Габариты размеры
