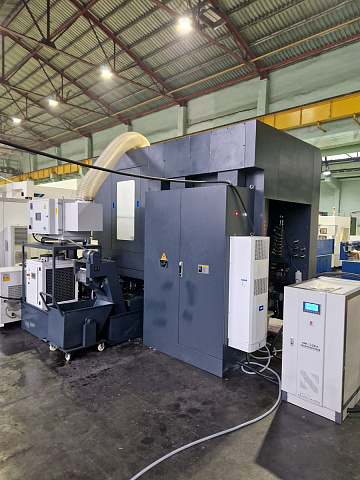

Зубофрезерный станок с ЧПУ CHMTI Y3132CNC7
Код(ы)
товара: МС 343228
Китай
Тип производимых колес:

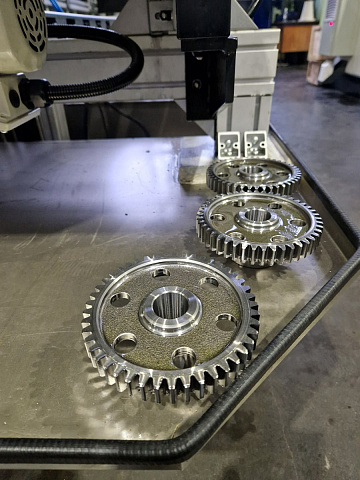

Цилиндрические прямозубые и косозубые
Макс. Ø обрабатываемого зубчатого колеса: 320 мм
Нарезаемый модуль: 10 мм
Угол наклона фрезерной головы: ± 45°
Вес: 14 700 кг
Преимущества
- 7 управляемых осей (X, Y, Z, A, B, C, U) с 4-осевым (X, Z, B, C) скоординированным управлением
- Система управления SIEMENS 828D
- Мощные широкие направляющие скольжения с тефлоновым покрытием
- Автоматический конвейер для уборки стружки
- Заготовка может быть зажата гидравлически
- Точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008
Назначение
Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.
Область применения
Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.
Комплектация
Стандартная
- Система управления ЧПУ: Siemens 828D (с функцией EGB);
- Закрытый электрический шкаф с кондиционером;
- Независимая поворотная панель управления;
- Импортные электрические элементы.

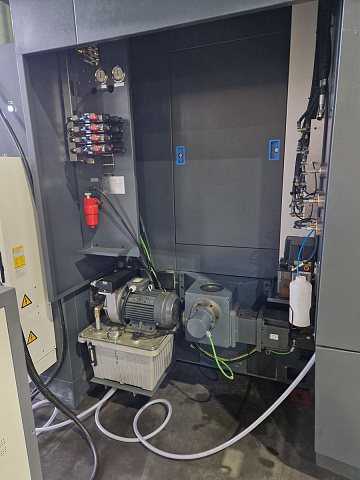

- Независимая гидравлическая система;
- Основные гидравлические компоненты производства Тайвань;
- Сигнализатор уровня масла и низкого давления в баке гидравлического масла.
- Раздельные циркуляционная и централизованная системы смазки (BIJUR, Китай);
- Централизованная смазка ШВП и главных направляющих; регулируемый интервал времени смазки;
- Циркуляционная смазка деталей трансмиссии и подшипников;
- Сигнализатор уровня масла в смазочном баке.
- Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;
- Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода; оснащена устройством удаления стружки;
- Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.
- Защитная дверь открывается или закрывается вручную;
- Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;
- Электростатический уловитель масляного тумана;
- Смотровое окно и подсветка в рабочей зоне для удобства оператора;
- Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.

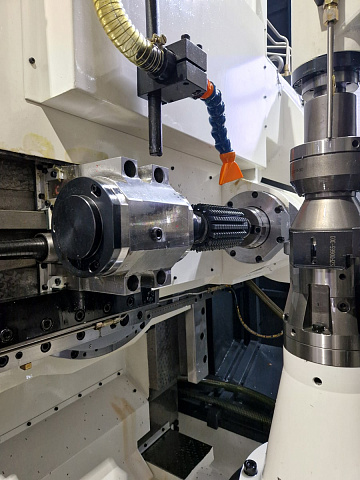

- Оправка для установки фрезы Ø 32 мм;
- Виброопоры, 8 шт.
- Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);
- Информация о системе ЧПУ;
- Сертификат;
- Список запасных частей.
Комплектующие
Система ЧПУ Siemens 828D
Гидравлические компоненты Kompass / 7Ocean, Тайвань
Основные подшипники FAG / NSK / Luoyang, Китай
Централизованная система смазки BIJUR, Китай
Энкодеры, Германия
Кондиционер для электрокабинета, Китай
ШВП Ось Z THK / HIWIN
ШВП Оси X и Y, Китай
Магнитный конвейер для уборки стружки CHMTI, Китай
Электростатический уловитель масляного тумана KG2002RL, Китай
Кондиционер масла MCS50, Китай
