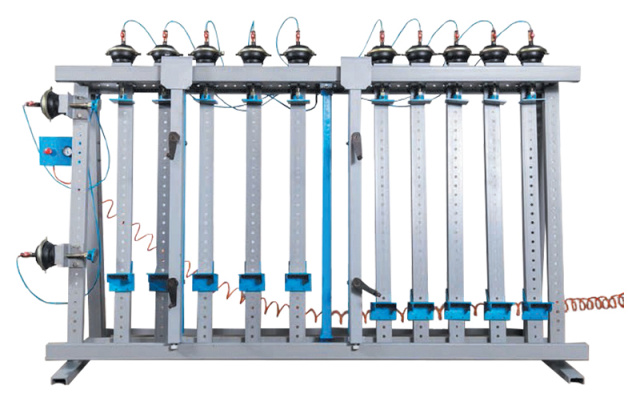

Ваймы пневматические для сборки щитов и каркасных изделий ВП-1324 и ВП-1330

Цена по запросу
Связь с ведущим специалистом

Тип прессования: пневматический

Макс. размеры изделия: 3000 x 1300 x 100;

2400 x 1300 x 100 мм

Вес: 330; 400 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

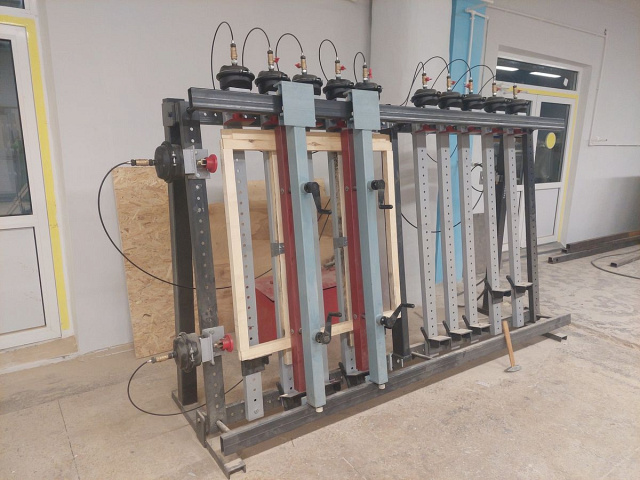

Пневматическая вайма предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса толщиной до 100 мм.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, окон, дверей, по изготовлению мебели и другие деревообрабатывающие производства.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

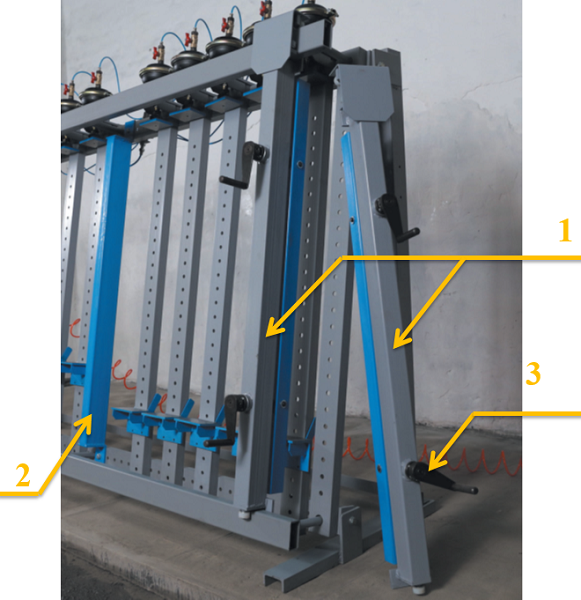

  • Два откатных винтовых фронтальных прижима для выравнивания и удержания заготовок (1);
  • Боковой переставляемый упор (2). Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм;
  • Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные фронтальные прижимы, что важно при склеивании щитов тоньше 30 мм;
  • Привод фронтальных прижимов осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
  • Фронтальные прижимы выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.

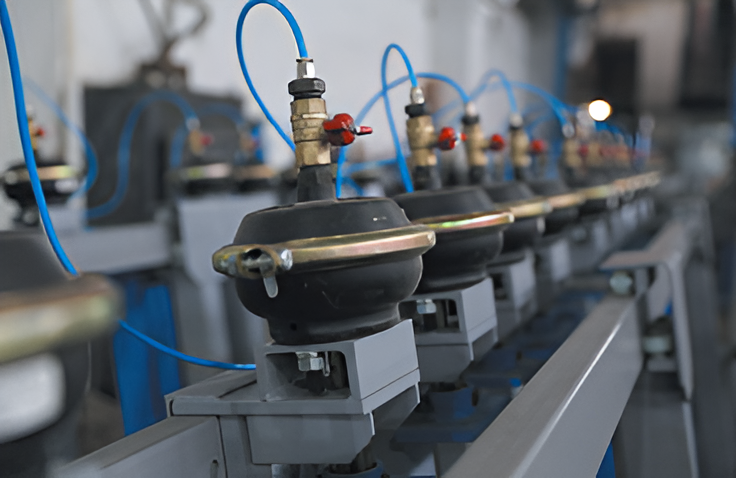

  • 10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания;
  • Малое расстояние между пневмоприжимами обеспечивает равномерное усилие по всей длине изделия;
  • Индивидуальные вентили для независимого отключения пневмоцилиндров.

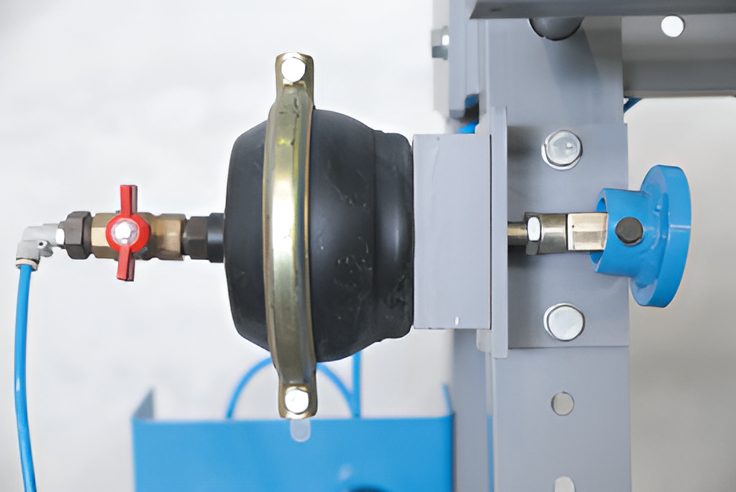

  • Два боковых горизонтальных прижима. Наличие прижимов позволяет склеивать каркасные изделия (окна, рамочные конструкции);
  • Конструкция выполнена симметрично. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.

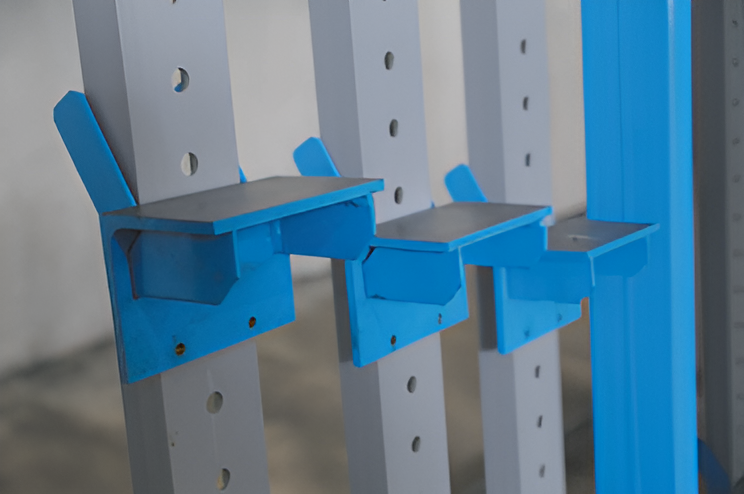

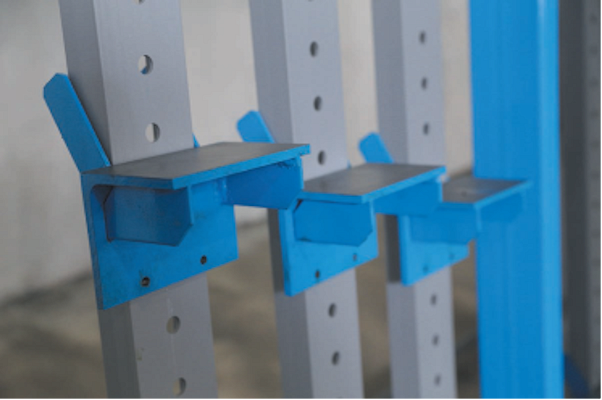

  • Нижние опорные пятки фрезерованы, что обеспечивает угол 90º;
  • Пятки переставляются с шагом 50 мм.

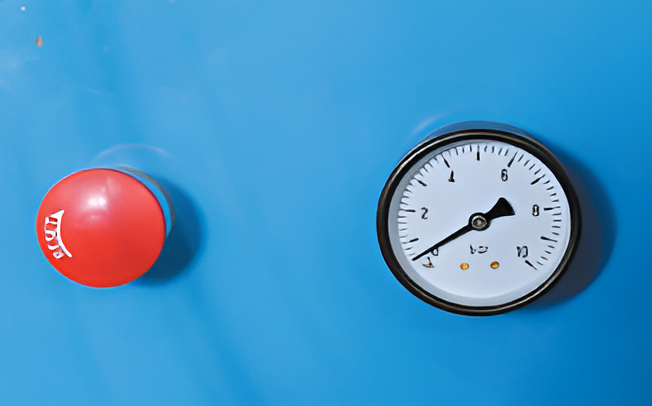

Кнопочный пневмораспределитель облегчает работу. Манометр позволяет визуально контролировать рабочее давление в системе.

Модель

ВП-1324

ВП-1330

Размеры собираемых изделий

Наибольшая длина, мм

2400

3000

Наибольшая ширина, мм

1300

1300

Толщина, мм

15 - 100

15 - 100

Усилие пневмоцилиндра, кгс

700

700

Количество откатных фронтальных прижимов, шт.

2

2

Количество пневмоцилиндров

В горизонтальной плоскости, шт.

10

10

В вертикальной плоскости, шт.

2

2

Габаритные размеры:

Длина, мм

2700

3300

Ширина, мм

800

800

Высота, мм

1800

1800

Вес, кг

330

400

Опции: дополнительные фронтальные прижимы.
