Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HS

SAHINLER
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом

Ширина обработки: 1050 - 4100 мм

Толщина обработки: 2 - 16 мм

Ø верхнего валка: 150 - 260 мм

Вес: 1850 - 9300 кг

Преимущества 4

Двухскоростная рабочая система

Стальная сварная рама

Кованые стальные валки повышенной прочности на растяжение с индукционной закалкой

Устройство для конической гибки

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины 4R HS способны изгибать стальные листы толщиной от 2 мм до 16 мм и шириной от 1050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 4R HS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 4R HS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЁННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

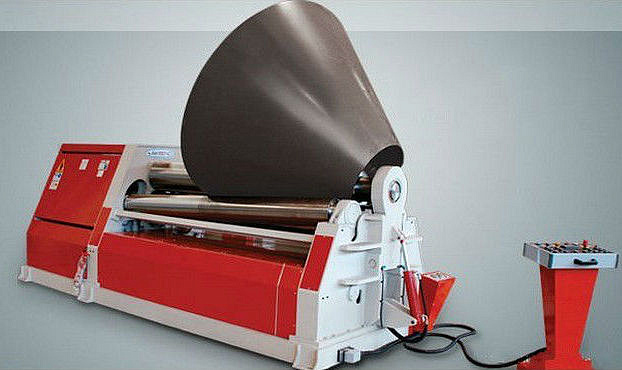

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

ЦИФРОВОЙ ДИСПЛЕЙ

Цифровой дисплей показывает текущее положение боковых валов.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

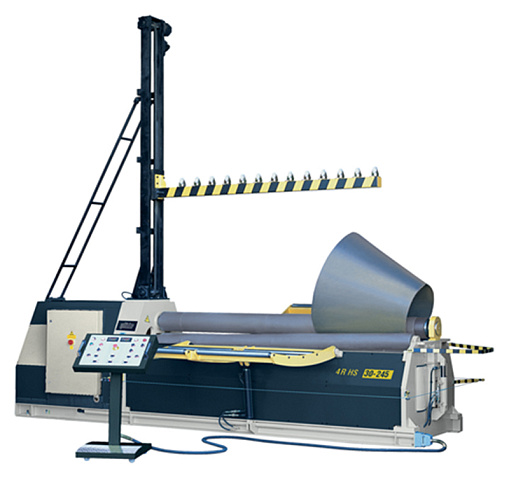

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель 4R HS 10-150 4R HS 10-170 4R HS 15-150 4R HS 15-170 4R HS 20-150
Максимальная ширина обработки, мм 1050 1050 1550 1550 2050
Максимальная толщина обработки при круговой гибке, мм 8 9 6 8 4
Максимальная толщина обработки при подгибке, мм 6 7 4 6 3
Диаметр верхнего валка, мм 150 170 150 170 150
Диаметр бокового валка, мм 130 150 130 150 130
Мощность, кВт 4 4 4 4 4
Габаритные размеры:
Длина, мм 3100 3100 3600 3600 4100
Ширина, мм 860 860 860 860 860
Высота, мм 1150 1150 1150 1150 1150
Вес, кг 1850 2100 2250 2500 2650



Модель 4R HS 20-170 4R HS 20-190 4R HS 20-220 4R HS 20-245 4R HS 20-260
Максимальная ширина обработки, мм 2050 2050 2050 2050 2050
Максимальная толщина обработки при круговой гибке, мм 6 8 10 13 16
Максимальная толщина обработки при подгибке, мм 4 6 8 10 13
Диаметр верхнего валка, мм 170 190 220 245 260
Диаметр бокового валка, мм 150 150 160 180 200
Мощность, кВт 4 5,5 5,5 7,5 7,5
Габаритные размеры:
Длина, мм 4100 4100 3750 4000 4000
Ширина, мм 860 1030 1180 1550 1590
Высота, мм 1150 1300 1300 1500 1600
Вес, кг 2900 3500 4000 5100 5970



Модель 4R HS 25-190 4R HS 25-220 4R HS 25-245 4R HS 25-260 4R HS 30-190
Максимальная ширина обработки, мм 2550 2550 2550 2550 3100
Максимальная толщина обработки при круговой гибке, мм 6 8 10 13 5
Максимальная толщина обработки при подгибке, мм 4 6 8 10 3
Диаметр верхнего валка, мм 190 220 245 260 190
Диаметр бокового валка, мм 150 160 180 200 150
Мощность, кВт 5,5 5,5 7,5 7,5 5,5
Габаритные размеры:
Длина, мм 4600 4600 4500 4500 5100
Ширина, мм 1030 1180 1550 1590 1030
Высота, мм 1300 1300 1500 1600 1300
Вес, кг 4000 4500 6100 6740 4500



Модель 4R HS 30-220 4R HS 30-245 4R HS 30-260 4R HS 40-260
Максимальная ширина обработки, мм 3100 3100 3100 4100
Максимальная толщина обработки при круговой гибке, мм 7 8 10 6
Максимальная толщина обработки при подгибке, мм 5 6 8 4
Диаметр верхнего валка, мм 220 245 260 260
Диаметр бокового валка, мм 160 180 200 200
Мощность, кВт 5,5 7,5 7,5 7,5
Габаритные размеры:
Длина, мм 4750 5000 5000 6000
Ширина, мм 1180 1550 1590 1590
Высота, мм 1300 1500 1600 1600
Вес, кг 5500 6600 7480 9300
