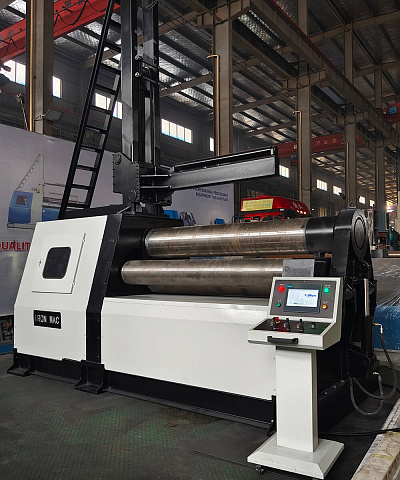

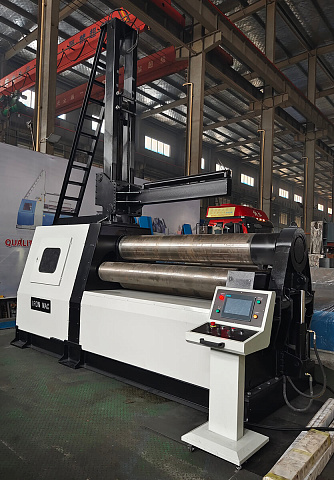

Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HSS

Поделиться
От 2 932 486 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай

Ширина обработки: 500 - 6000 мм

Толщина обработки: 2 - 100 мм

Ø верхнего валка: 160 - 750 мм

Вес: 4000 - 80 000 кг

Пусконаладка в комплекте!

Преимущества
  • Планетарная система перемещения боковых валков
  • Все валы установлены в сферических подшипниках, способных выдерживать экстремальные нагрузки
  • Использование комплектующих от ведущих мировых производителей
  • Цифровой дисплей показывает текущее положение боковых валов

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины 4R HSS способны изгибать стальные листы толщиной от 2 мм до 100 мм и шириной от 500 мм до 6000 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а также конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

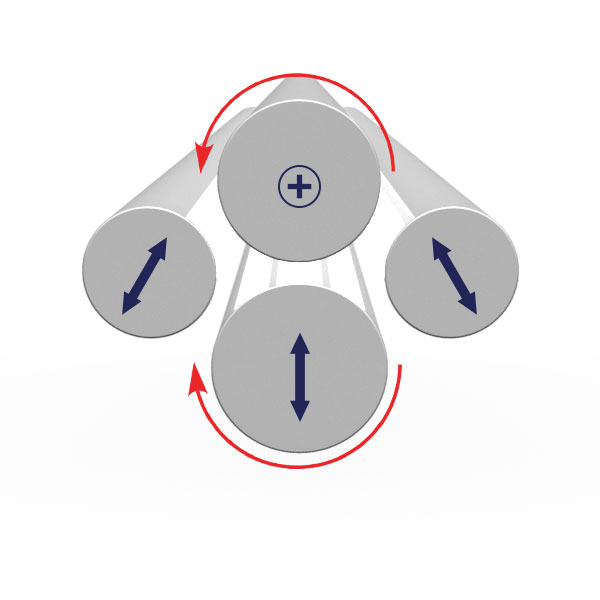

СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 4R HSS является планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса;
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса;
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз.

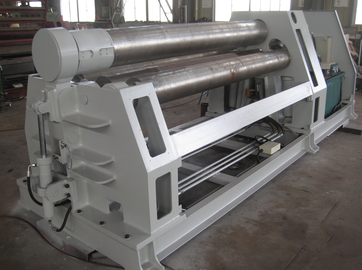

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 4R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций.

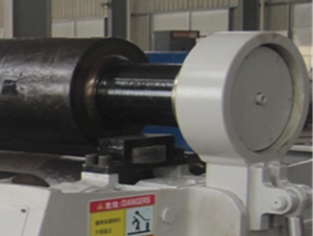

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

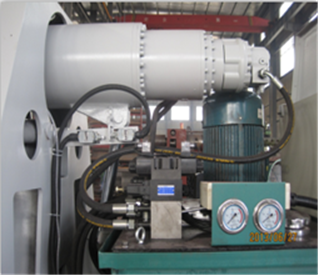

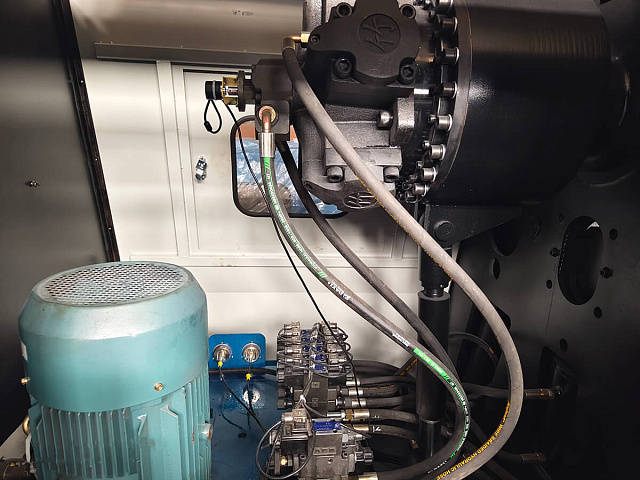

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЁННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки.


МОБИЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Позволяет работать с любой стороны станка.


ЦИФРОВОЙ ДИСПЛЕЙ

Показывает текущее положение боковых валов. Крайние позиции боковых валов, могут быть ограничены с панели управления. Так что боковые валы не поднимутся больше заданной позиции, что позволяет исключить ошибку оператора при выполнении операции подгибки.


ГИДРАВЛИЧЕСКИЙ ОТКИДЫВАЮЩИЙСЯ ТОРЕЦ

Для удобства снятия готовой детали


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Специальное приспособление для гибки конусов и возможностью наклонной установки валов с пульта цифрового дисплея.


ШЛИФОВАННЫЕ И ПОЛИРОВАННЫЕ ВАЛЫ

Для специальных задач.
