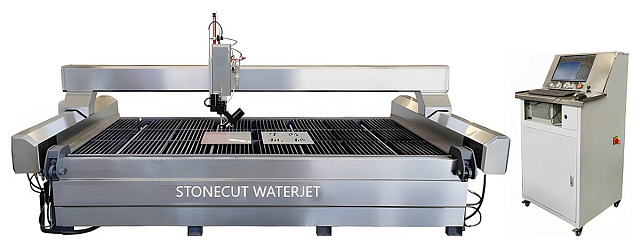

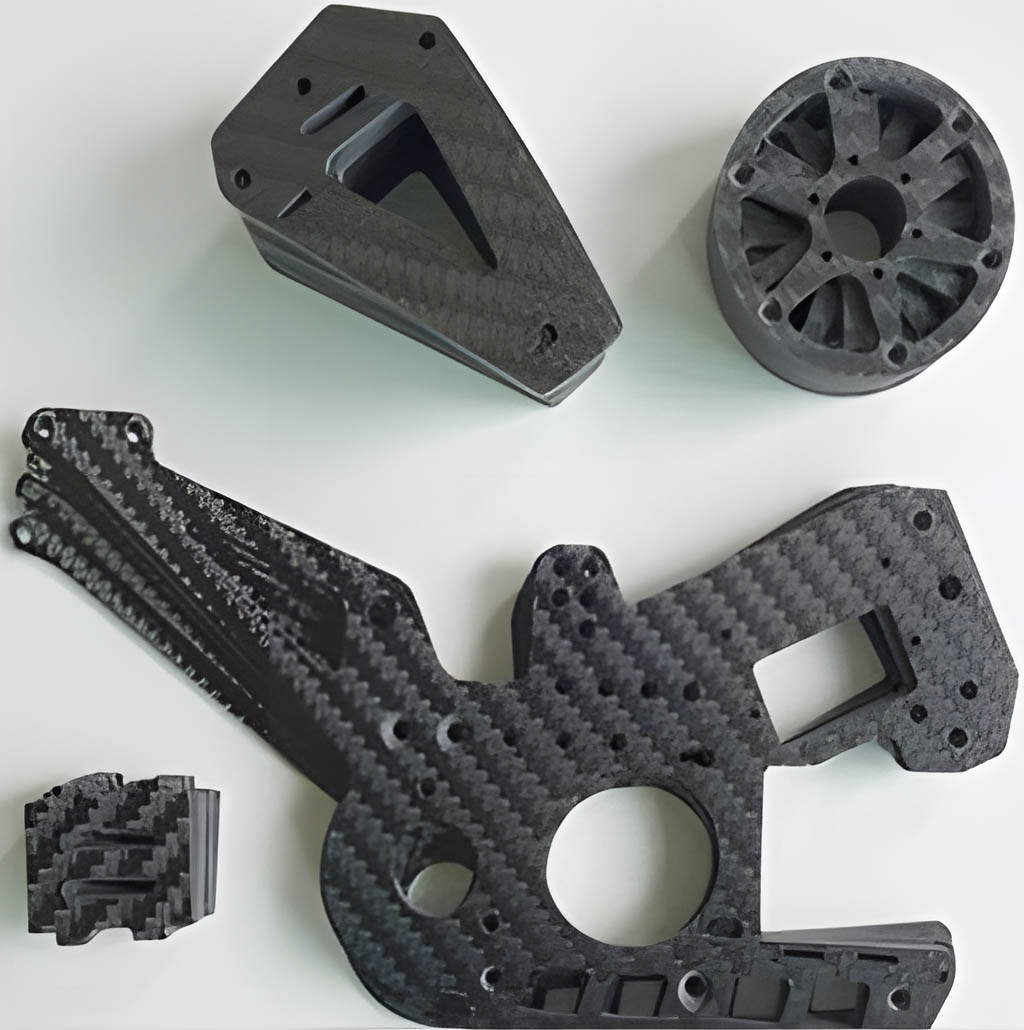

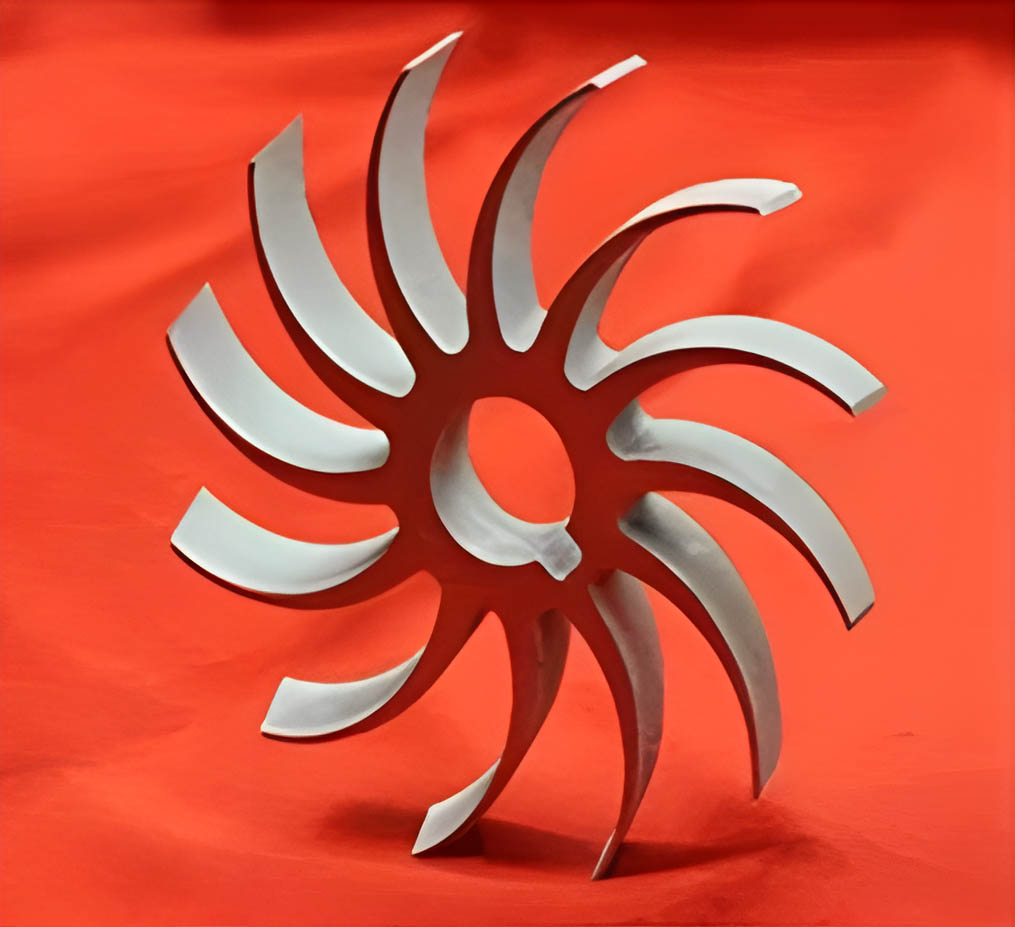

Станок для гидроабразивной резки STONECUT Waterjet

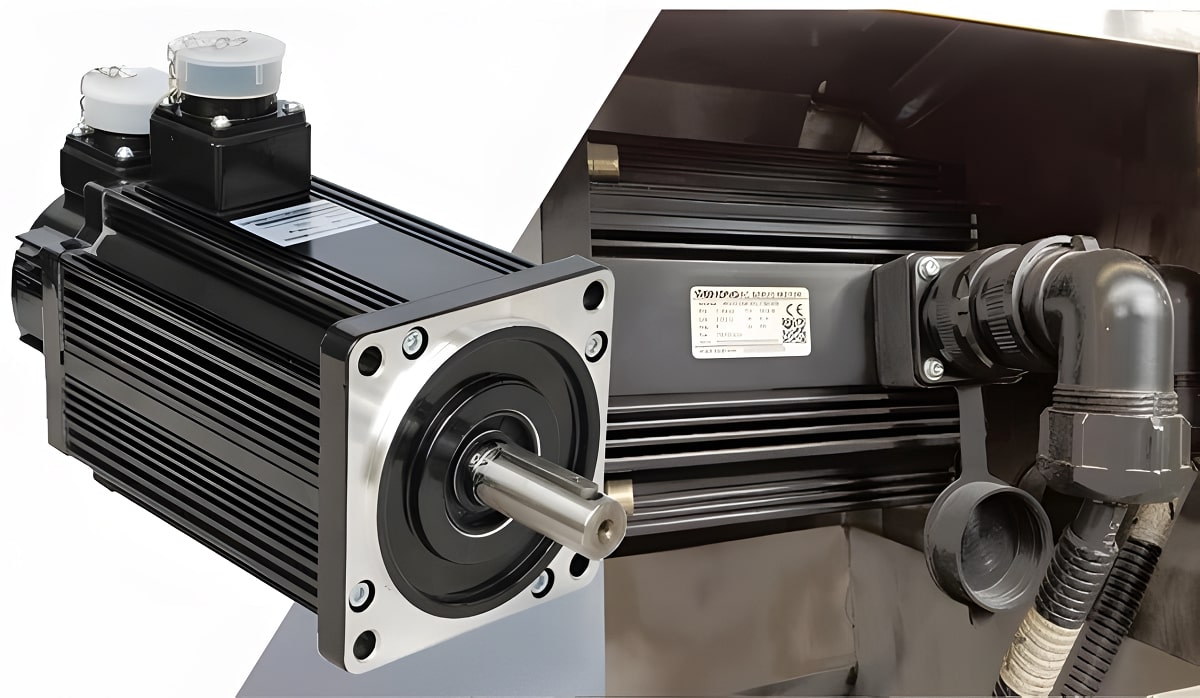

СЕРВОМОТОРЫ YASKAWA (ЯПОНИЯ)

Система серводвигателей с абсолютными координатами.

КОМПЕНСАЦИЯ ЛАЗЕРНЫХ ПОМЕХ

Точность улучшена с помощью лазерного интерферометра RENISHAW, отображающего диапазона X, Y.

СИСТЕМА ВОССТАНОВЛЕНИЯ ДОПУСКОВ (ПАТЕНТ)

ШВП с преднагягом для компенсации люфта при износе.

ШВП/ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ), ROUST (ГЕРМАНИЯ)

• Макс. скорость по осям X, Y: 30 м/мин;
• Макс. скорость по оси Z: 2,5 м/мин;
• Точность оси X,Y: ≤ ±0,05 мм на 300 мм;
• Точность перемещения: ≤ ±0,015 мм.

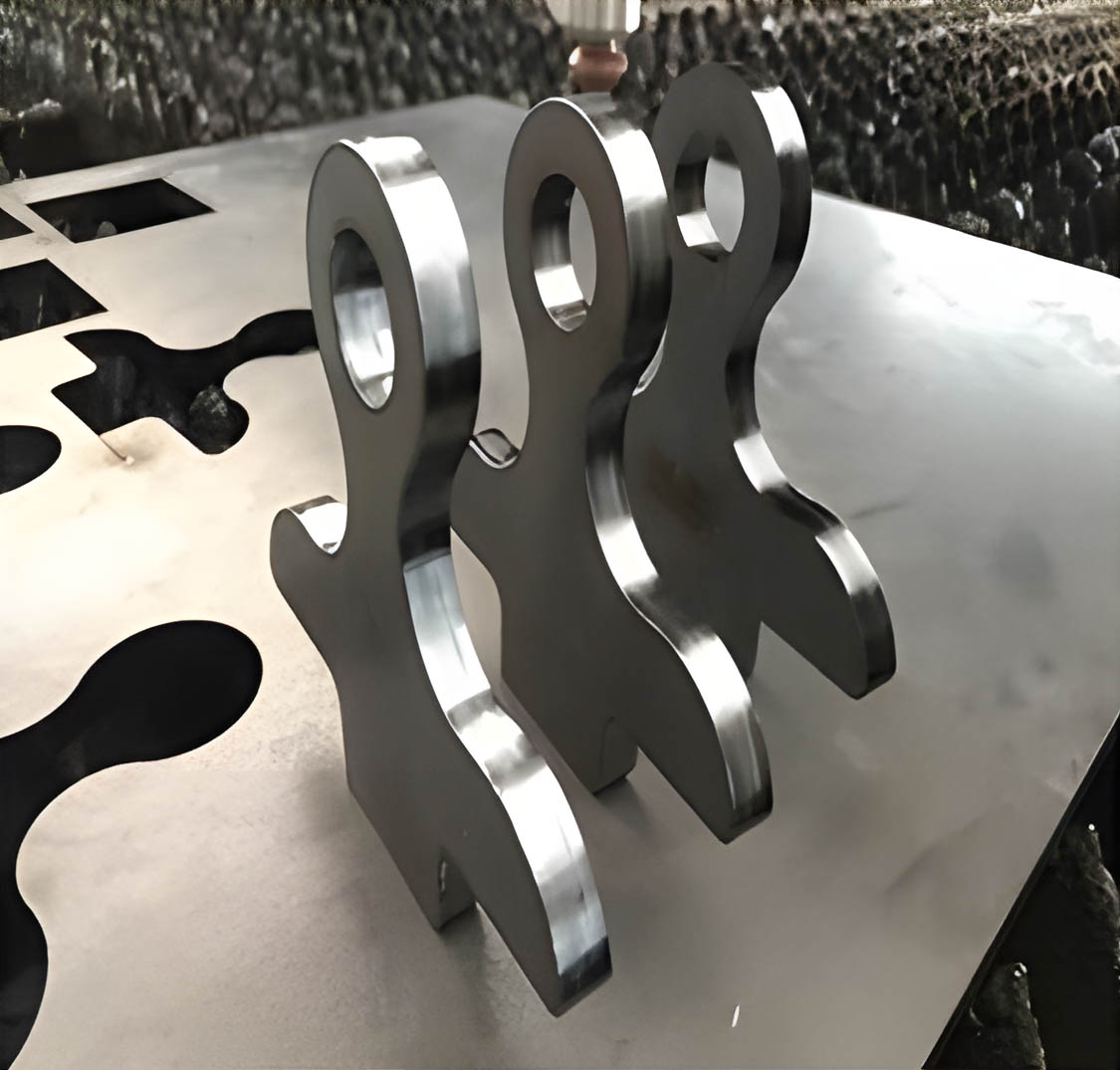

ТОЧНОСТЬ РЕЗКИ ±0,05 ММ

Прямоугольность/округлость при квадратном срезе 100 х 100 мм по 3 осям.

НЕЗАВИСИМЫЙ ПОРТАЛ

Такая конструкция обеспечивает отсутствие вибраций и влияния теплового расширения от рабочего стола ванной. Станина и портал проходят отжиг и высокочастотную вибрационную обработку от старения. Все направляющие защищены экранами из нержавеющей стали для защиты движущихся компонентов.

ВАННА

Ванна изготовлена из нержавеющей стали. Имеет регулируемый уровень слива, сменные решетки.

Макс. грузоподъемность: 500 кг/м²

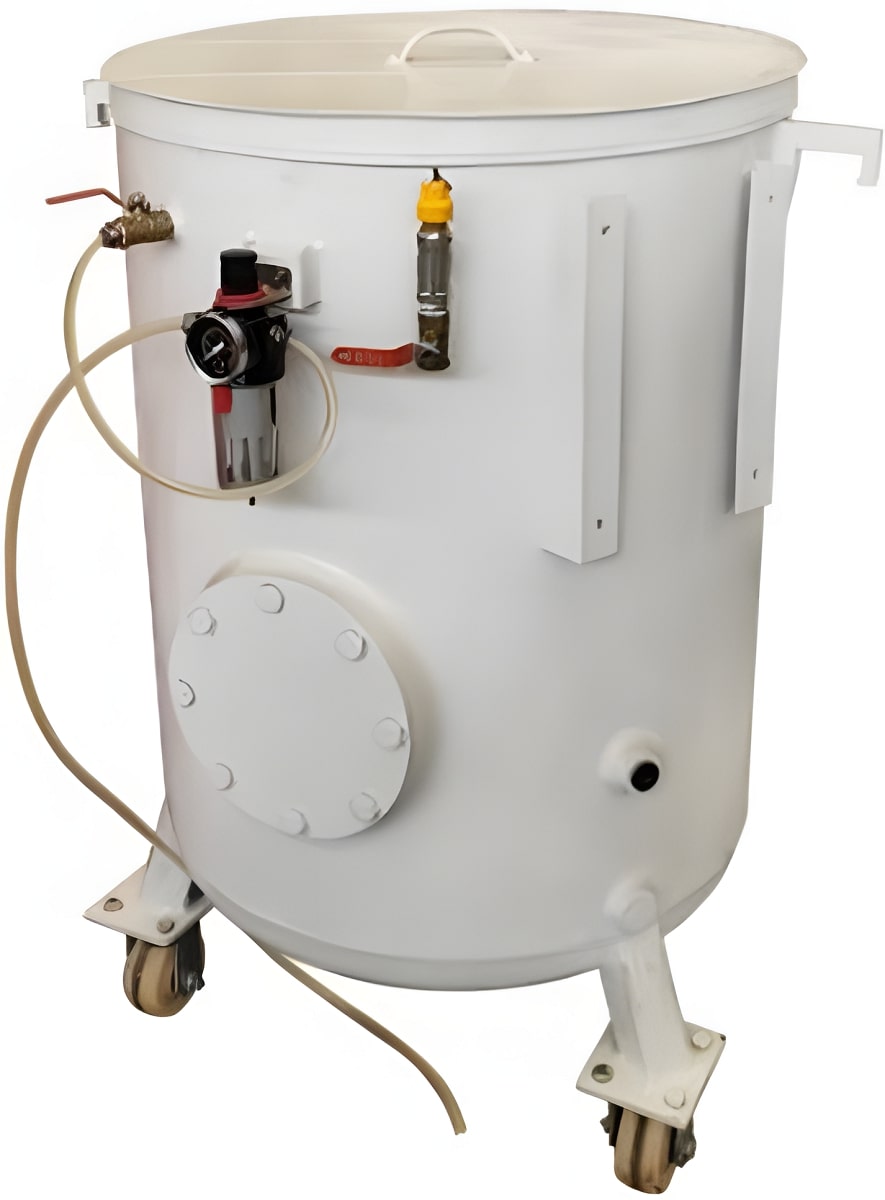

ПОДАЧА АБРАЗИВА

Объем подачи абразива регулируется панелью с помощью ЧПУ, что обеспечивает автоматическое уменьшение подачи в углах для экономии абразива до 20%. Защита от обратного потока воды. Более плавная скорость подачи обеспечивает более точный результат резки.

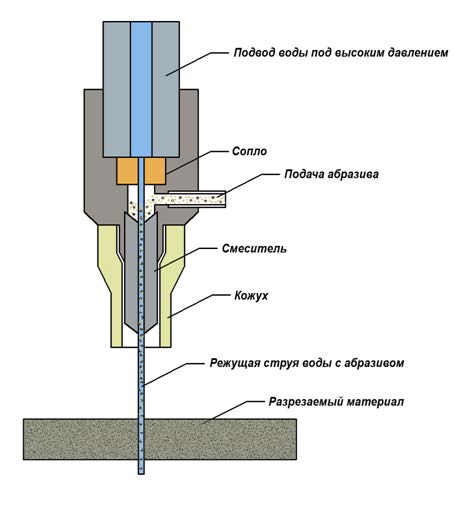

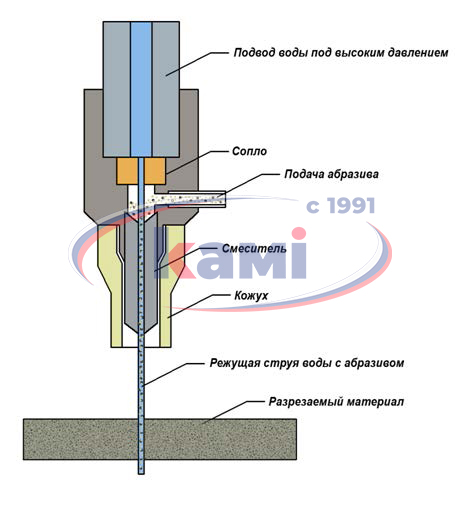

РЕЖУЩАЯ ГОЛОВКА DIA-LINE

Можно использовать алмазные или рубиновые сопла. Сменная смесительная камера.

РЕШЕТКА РАБОЧЕГО СТОЛА

Рабочая поверхность ванны покрыта решеткой толщиной 2,5 мм и высотой 100 мм.

5 ОСЕВАЯ ГОЛОВА (3D)

• Японский гармонический безлюфтовый редуктор;
• Ось А: макс. наклон ± 90°, ограничитель ± 65°;
• Бесконечно вращающаяся ось С;
• С легко очищаемы абразивным шарнирным соединением, с центральным поворотным устройством.

КОМПЕНСАЦИЯ КОНУСНОСТИ

• Японский гармонический безлюфтовый редуктор;
• Резка с вертикальной компенсацией, резка со скосом по оси АВ на ± 10°;
• Класс защиты IP65 водонепроницаемый.

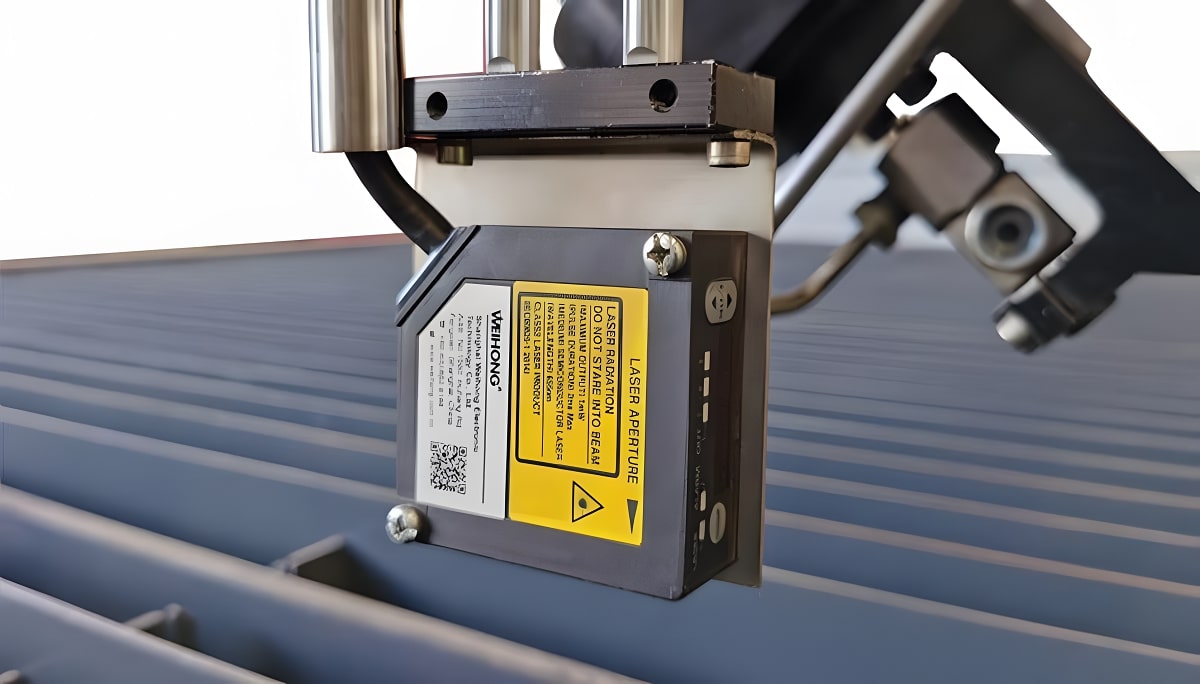

ЛАЗЕРНАЯ СИСТЕМА СКАНИРОВАНИЯ ВЫСОТЫ

Предварительное сканирование и отображение данных о высоте в ЧПУ для управления осью Z, поддержания расстояния между соплом и данными о высоте заготовки.

ДАТЧИК ВЫСОТЫ СО ВСТРОЕННОЙ ЗАЩИТОЙ ОТ СТОЛКНОВЕНИЙ

Отслеживание высоты положения сопла для управления осью Z для поддержания расстояния между соплом и материалом.

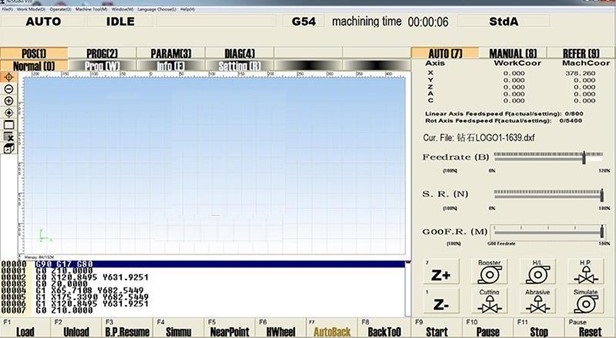

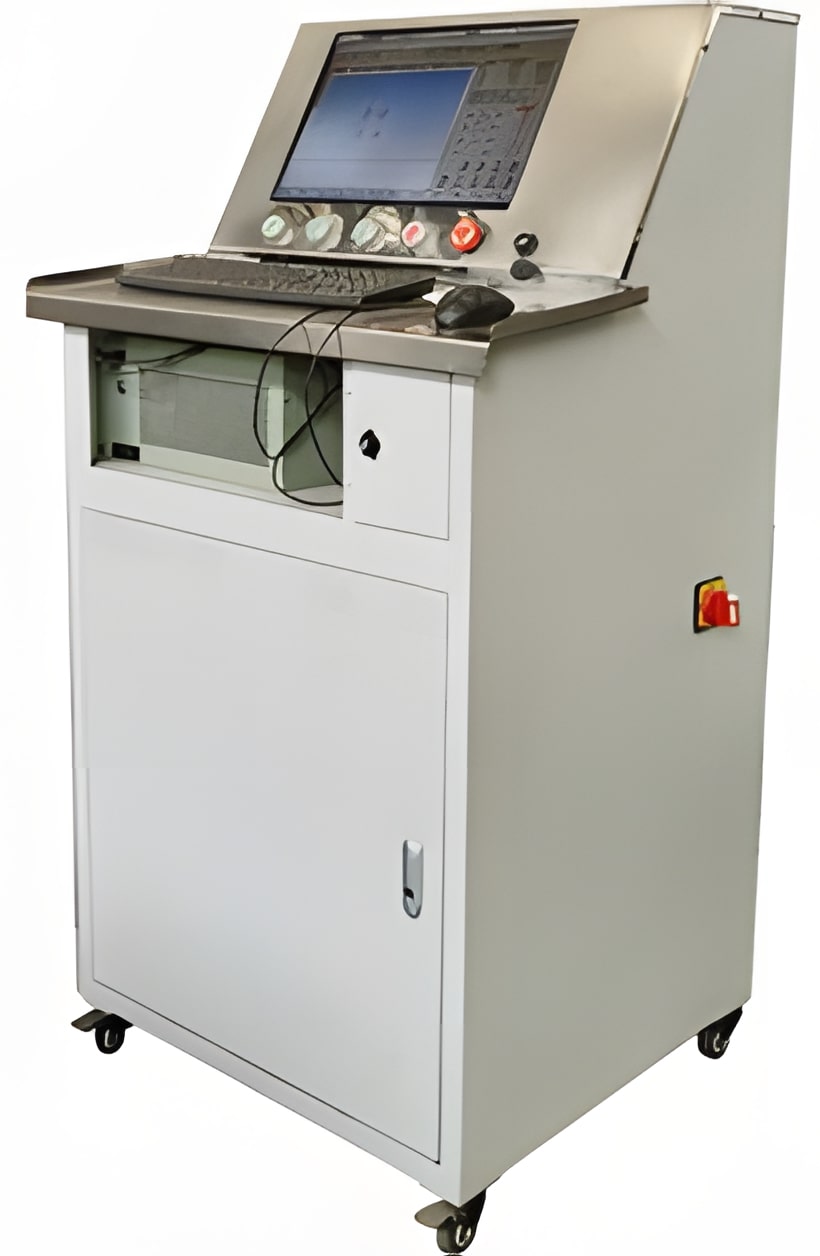

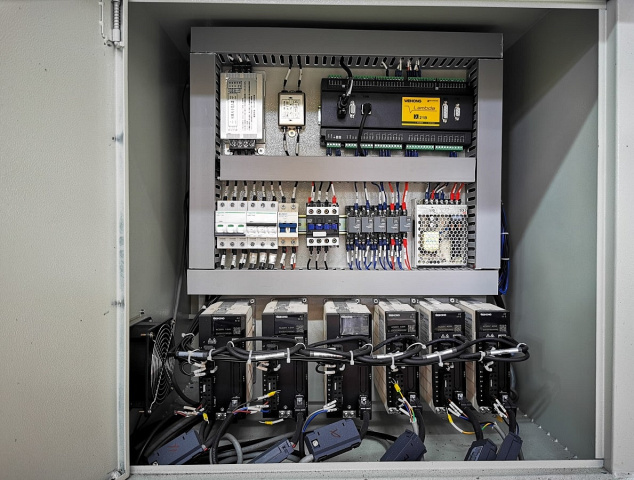

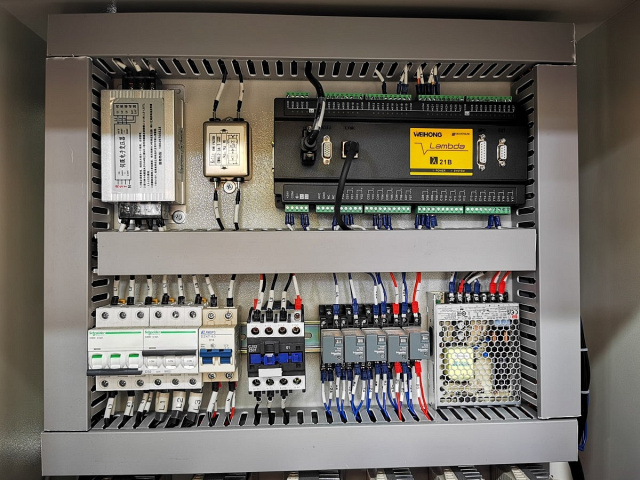

NC-STUDIO

Конфигурация: NC Studio/Windows

Компьютер, Ethernet, процессор Pentium, жёсткий диск SSD, Абсолютная Система Координат, Многоосевая Система Гидроабразивной Резки с ЧПУ. Совместимые форматы: DXF, NC, CNC, ENG, PLT, G-CODE.

Ключевые особенности:

• 17" Touch Screen монитор;
• беспроводные клавиатура и мышь;
• встроенная база данных материалов;
• система абсолютных координат;

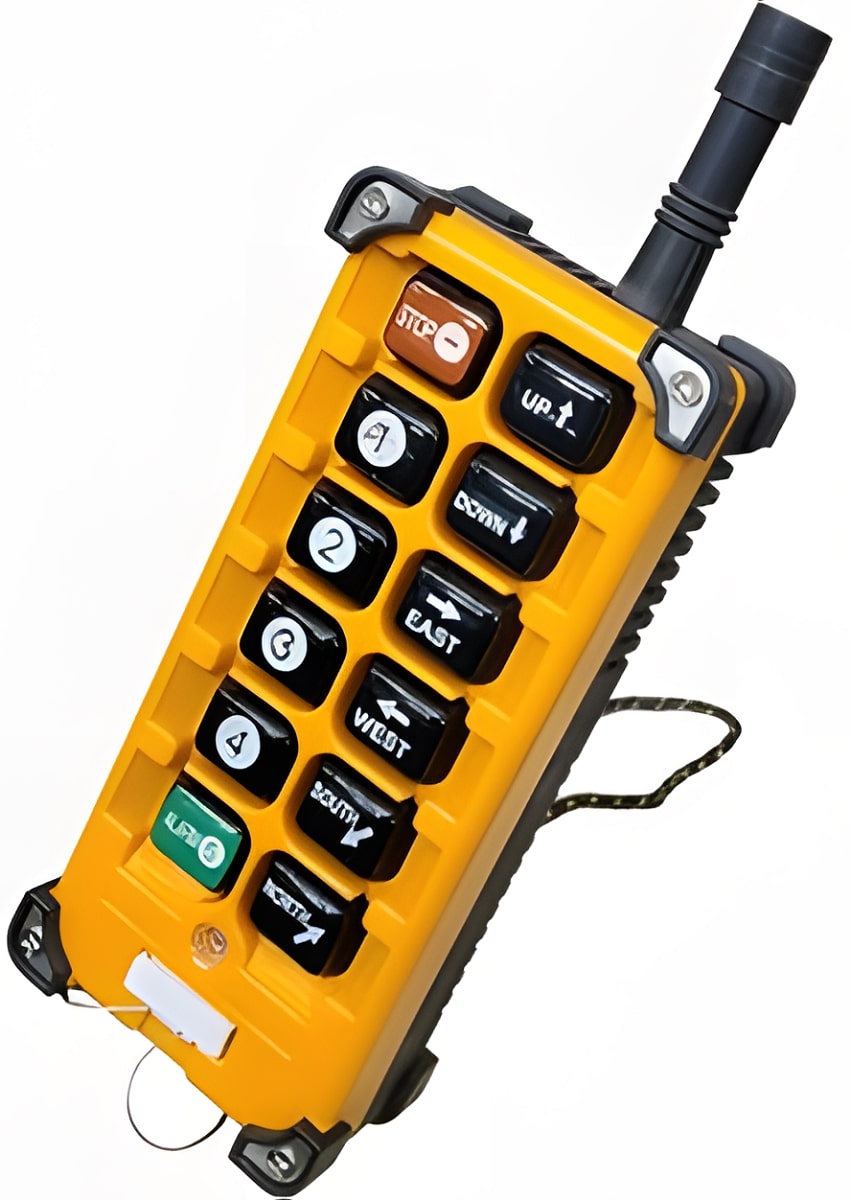

• беспроводной ручной пульт дистанционного управления.

NC EDITOR

Ключевые особенности:

• дружественный интерфейс управления;
• надежная и долговечная работа;
• совместимость с программным обеспечением IGEMS CAD / CAM / NESTING, расширяемым модулем: плиточный паркет, резка труб, позиционирование листа камеры, генератор траектории 3D-инструмента;
• динамическая регулировка скорости резания / объема абразива;
• регулировка высоты прокола по оси Z;
• слежение за высотой резания с помощью детектора;
• слежение за высотой резки с помощью системы лазерного сканирования;
• запоминание точки остановки;
• напоминание о сроке службы расходных материалов;
• автоматическая диагностика ошибок;
• программное обеспечение для резервного копирования и восстановления;
• удаленный помощник.

Интегрированное программное обеспечение CAD/CAM (редактор ЧПУ):

• возможность начертить деталь с помощью простых инструментов, таких как квадрат, круг, многоугольник, прямая линия и кривая;
• импорт деталей из другого программного обеспечения в формате: DXF, PLT, G-CODE;
• задание точки входа/выхода, компенсации конусности, направления, порядка резки, установки начальных координат, изменение размера и положение.

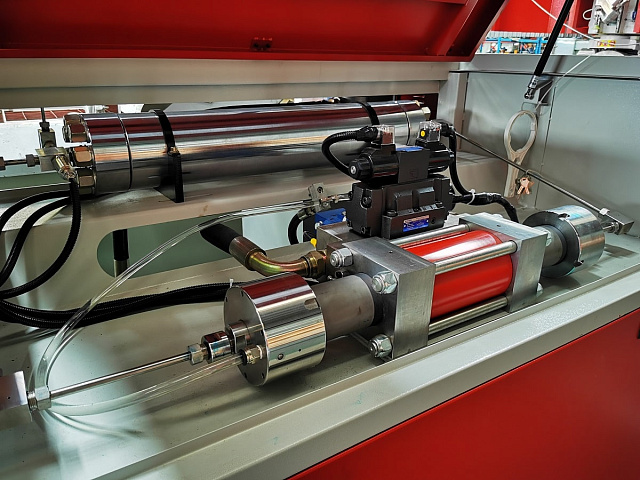

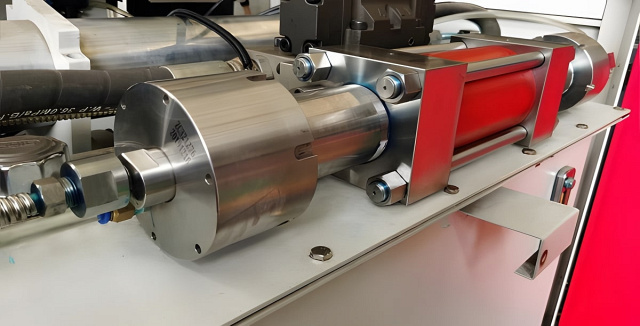

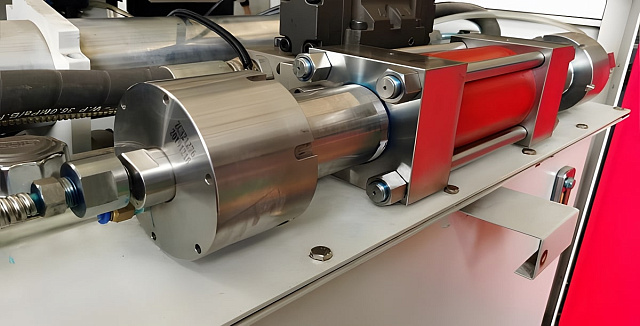

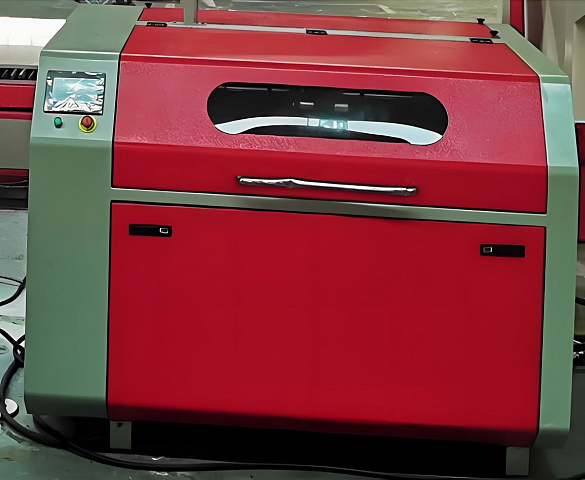

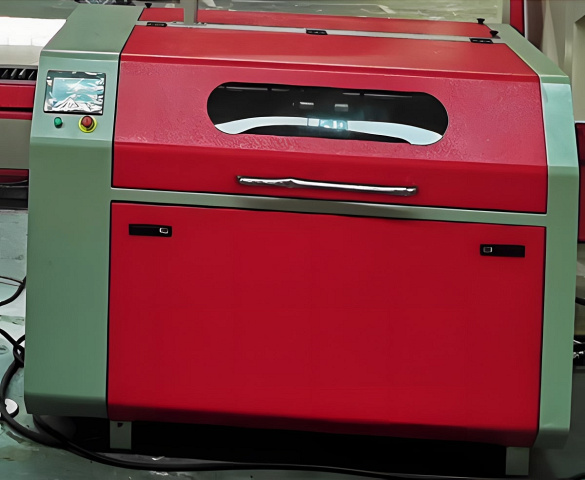

• Гидравлический усилитель: ERTI^® (США)
• Встроенный 1,5-литровый аттенюатор: колебания давления в пределах 8 мпа (с отверстием 0,33 / безопасность 350 МПа для длительной работы)
• Насос: REXROTH (мод. A10VS71) регулируемый гидравлический насос (дистанционное управление высоким / низким давлением)

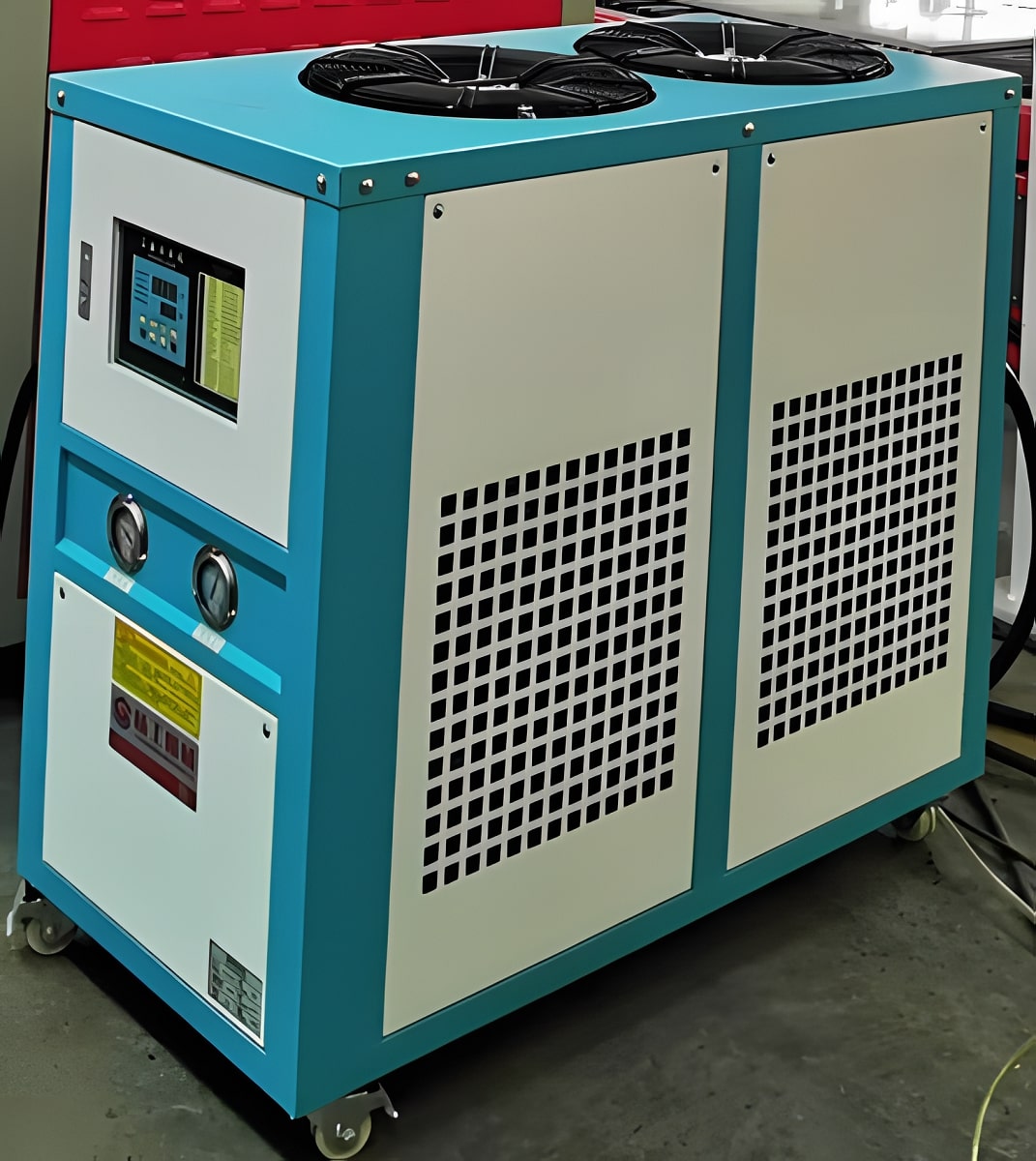

• Присоединенный циркуляционный масляный насос

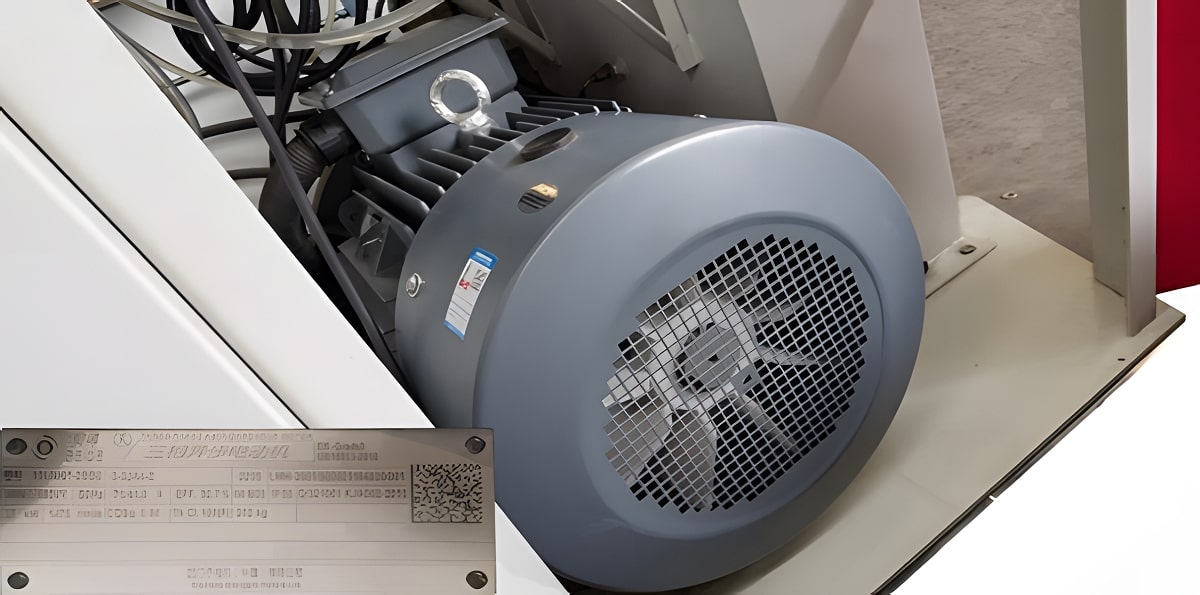

• Двигатель / стартер: SIEMENS 37 квт (50 л.с.) (380 В, 50 Гц, 3 фазы)
• Клапан двойного давления / сброса: режим двойного давления, автоматический сброс давления или переключение с высокого на низкий уровень
• Пускатель SIEMENS
• Макс. создаваемое давление: 415 МПа (60 000 фунтов/дюйм²)
• Рабочее давление: 360 МПа (53 000 фунтов/дюйм²) при одном рубине 0,33 мм
• Номинальная мощность: 37 кВт / 80 А
• Потребляемая мощность: 23 кВт / 50 А (380 В, 50 Гц, 3800 Бар) с отверстием диаметром 0,33 мм
• Макс. расход: 3,6 л/мин
• Режим давления: автоматический сдвиг высокого / низкого уровня

• Индикатор давления масла;
• Дисплей высокого давления;
• Дисплей температуры масла;
• Дисплей давления воды;
• OMRON PLC контроллер:
• 7" Touch Screen монитор;
• интерфейс управления с сенсорным экраном;
• отображение поиска неисправностей и решений;
• многозадачный мониторинг;
• аварийная сигнализация;
• остановка при аварийной ситуации;
• отображение положения плунжера;
• таймер высокого давления;
• ручное управление;
• локальное дистанционное управление;
• настройка параметров;
• защита паролем.
