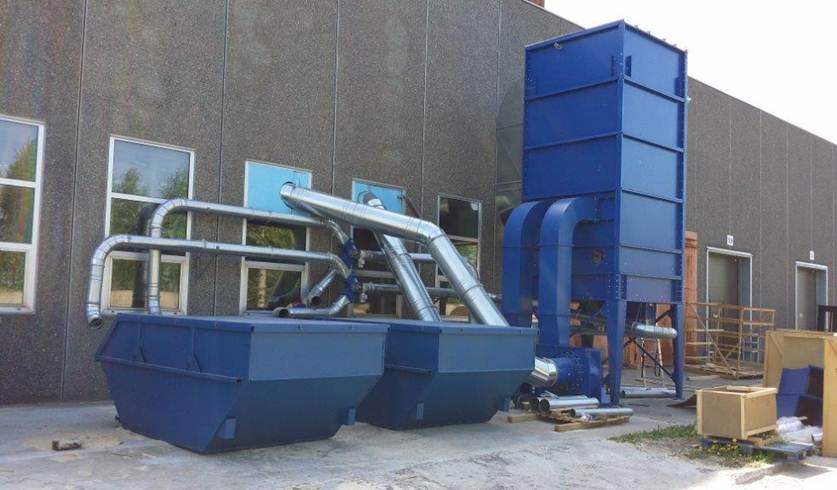

Аспирационная система КСА

НАЗНАЧЕНИЕ:

Для очистки воздуха от мелкодисперсной сухой не слипающейся пыли.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются в центральных системах аспирации мебельных и деревообрабатывающих производств.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Воздуховод с люком на защелках (по одному на каждый вентилятор), устанавливаемый непосредственно на всасывании вентилятора для облегчения обслуживания вентилятора.
• Комплект воздуховодов с креплениями от вентилятора до фильтра и от фильтра до перфорированных воздуховодов.
• Перфорированные воздуховоды для раздачи воздуха возвращаемого в помещение в отопительный период.

• полный готовый набор элементов (кроме воздуховодов на всасывающей стороне вентилятора);
• не требуется привлечение технического специалиста для подбора оборудования;
• простота монтажа и обслуживания оборудования;
• возможность в дальнейшем модернизировать систему в комплектации с мягким контейнером (более дешевую), путем замены у существующего фильтра нижней секции и установки мини-силоса с возможностью подключения пневмотранспорта или шнекового транспортера.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

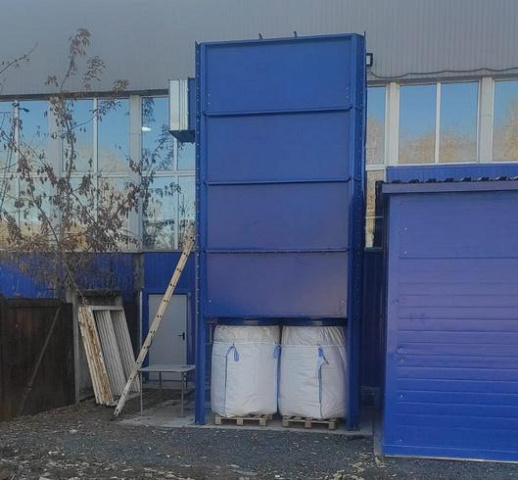

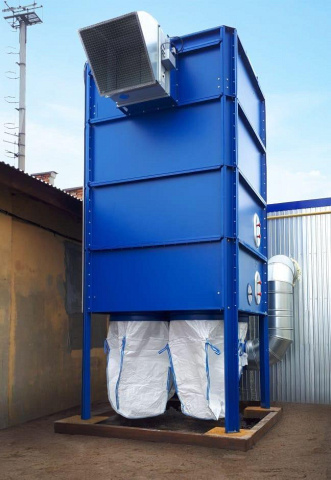

• 1-я комплектация - сбор пыли происходит в мягкий контейнер (типа big-bag). Мягкий контейнер имеет быстросъемную систему крепления к корпусу фильтра. В зависимости от производительности фильтр ФРНМ может комплектоваться одним или четырьмя биг-бегами, объемом 1,3 м³ каждый.

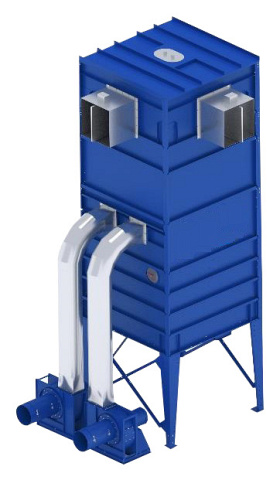

• 2-я комплектация – сбор пыли происходит в мини-силосе, на который устанавливается фильтр ФРНМ. Мини-силос комплектуется ворошителем и шлюзовым перегрузчиком. К шлюзовому перегрузчику возможно присоединить пневмотранспорт или шнековый транспортер. И производить периодическую выгрузку по мере наполнения мини-силоса. Стандартный объем мини-силоса – от 2,2 до 4,5 м³.
• Один или два пылевых вентилятора серии ВДП-RU в исполнении 1 (рабочие колеса на валу электродвигателя).
• Шкаф управления с частотными преобразователями (отдельно на каждый вентилятор).
• Огнезадерживающие клапана – 2 шт, один из которых с приводом BELIMO для сброса очищенного воздуха в атмосферу в летнее время.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

1. Фильтр ФРНМ с мягким контейнером или мини-силосом.

2. Вентиляторы серии RU.

3. Воздуховоды с люком.

4. Воздуховоды от вентилятора до фильтра.

5. Клапан огнепреградительный.

6. Воздуховоды из оцинкованной стали.

7. Перфорированные воздуховоды.

8. Клапан огнепреградительный с приводом «Belimo».

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

1. Частотный преобразователь для вентиляторов.

2. Система пневмотранспорта.

3. Силос для хранения отходов.

4. Воздуховоды внутри цеха.
