Полуавтоматические трубогибочные станки IRONMAC. Серия DW-NC

В наличии

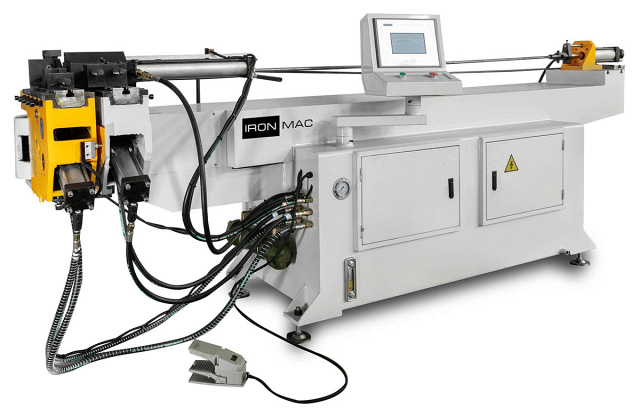

Полуавтоматические трубогибочные станки IRONMAC. Серия DW-NC
  • Производитель: IRONMAC

  • Автоматическая гибка труб в одной плоскости

    Обработка труб Ø 25 - 400 мм

    Управление процессом гиба от PLC контроллера

  • От 8777 $

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Серия DW-NC - это самая простая серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную.

Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.

Примеры сечений обрабатываемых изделий:



Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубогибы применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т. д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

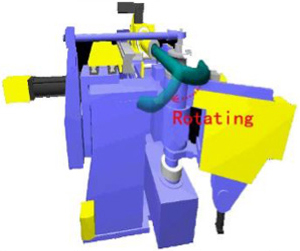

Схема работы станка



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей.
  • PLC контроллер для управления углом гиба с памятью на 16 шагов
  • Высокая точность гибки (±0,15 мм), которая сохраняется на весь срок службы оборудования
  • Утонение стенки не более 12%.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

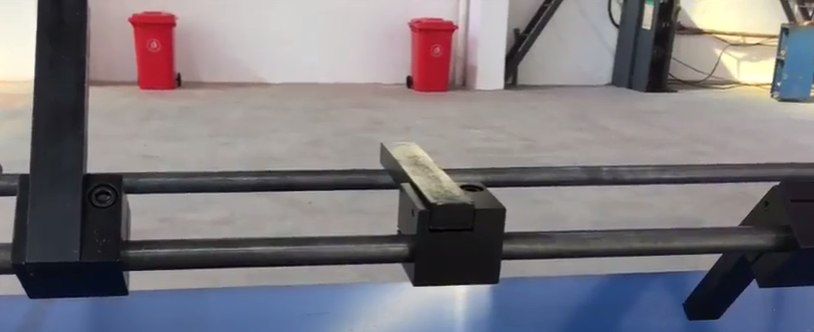

Отмер заготовки

Оборудование оснащено линейкой с упорами для удобного отмера расстояния до следующего гиба.
Управление гибочным узлом осуществляется через PLC контроллер

С помощью данной системы управления Вы задаете и контролируете угол гибки изделия.

Гибочный узел: зажим, гиб, прижатие - гидропривод
Механический блок остановки, автоматическая система смазки, блок дорна (специальная система управления с высокой стабильностью)
Водяная система охлаждения
Автоматический гибочный блок
Ручной поворот трубы
Ручная система подачи трубы
Педаль для безопасного старта
Быстрая скорость производственного процесса
NC автоматическая гибка, управляемая PLC контроллером, обладающая простым меню и позволяющая легко создать, настроить и переналадить программы гиба
CE, ISO9001 сертификат
Сервисная поддержка – выезд сервисного инженера в течение 48 часов



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

В связи с индивидуальностью задач каждого заказчика и специальным изготовлением оснастки в зависимости от параметров обрабатываемой заготовки и характеристик получаемого изделия – оборудование в стандартной комплектации не оснащается.

Комплект гибочной оснастки

Набор роликов, прижимных матриц и дорн под один типоразмер трубы.



Основные компоненты от ведущих мировых производителей гарантируют надежность оборудования и доступность запасных частей:

Электромагнитные клапана Yuken, Япония
Энкодер OMRON, Япония
Концевики OMRON, Япония
Touch screen дисплей Weinview
Уплотнительные кольца Valqua, Япония



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

РАЗГЛАЖИВАТЕЛЬ

Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже.
Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы.
Материал, из которого производят разглаживатель - сплав бронзы.
Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба.
После около 500 изгибов разглаживатель нужно заменить на новый.
ДОРН

Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн).

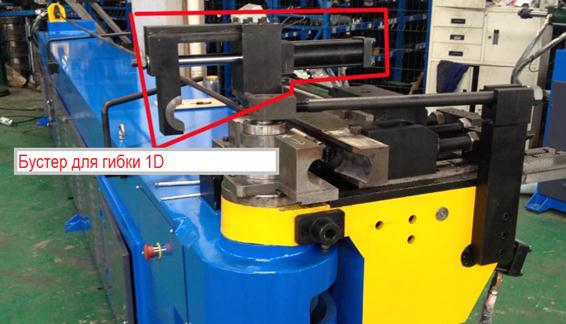

ФУНКЦИЯ "БУСТЕР":

Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт.

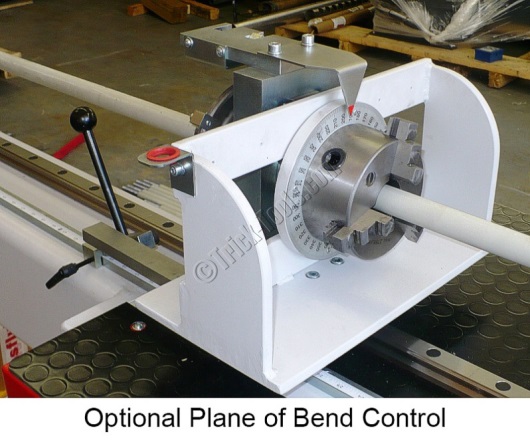

ПОВОРОТ ТРУБЫ В ПРОСТРАНСТВЕ

Ручное устройство для поворота трубы в пространстве.

Комплекты гибочной оснастки по чертежам заказчика
Модель DW-25NC DW-38NC DW-50NC DW-63NC DW-75NC DW-89NC
Максимальный диаметр трубы из углеродистой стали, мм Ø25,1 x 1,5 Ø38,1 x 2 Ø50,8 х 2 Ø63,5 х 2,5 Ø76,2 х 3 Ø88,9 х 3
Максимальный диаметр трубы из нержавеющей стали, мм Ø22,1 x 1,5 Ø31,75 х 1,5 Ø35 х 2 Ø38 х 2 Ø51 х 2 Ø57 х 2
Количество шагов для формирования процесса гибки одной трубы, шт. 16
Мин.радиус гиба 1,5Ø трубы
Макс., мм 90 175 200 220 280 300
Длина дорна, мм 1450 1800 2200 3100 3100 3500
Мощность гидропривода гибочного узла, кВт 3 4 5,5 5,5 7,5 11
Панель управления
Максимальное давление, МПа 12 14
Гидравлическая система управления Электромагнитные клапана
Габаритные размеры:
Длина, мм 2300 2600 3100 3200 4500 4800
Ширина, мм 700 730 750 800 1100 1200
Высота, мм 1100 1230 1200 1300 1500 1300
Вес, кг 850 1200 1350 1500 2500 3050



Модель DW-115NC DW-130NC DW-168NC DW-219NC DW-325NC DW-400NC
Максимальный диаметр трубы из углеродистой стали, мм Ø115 х 6 Ø130 x 8 Ø168 x 14 Ø219 x 18 Ø325 x 20 Ø400 x 22
Максимальный диаметр трубы из нержавеющей стали, мм Ø88,9 х 2 Ø102 x 3 Ø135 x 10 Ø168 x 10 Ø275 x 12 Ø325 x 14
Количество шагов для формирования процесса гибки одной трубы, шт. 16
Мин.радиус гиба 1,5Ø трубы
Макс., мм 500 500 550 700 1000 1150
Длина дорна, мм 3600 3700 3600 4000 4500 4500
Мощность гидропривода гибочного узла, кВт 22 22 30 45 55 55 / 75
Панель управления
Максимальное давление, МПа 12 14
Гидравлическая система управления Электромагнитные клапана
Габаритные размеры:
Длина, мм 5300 5400 6300 6900 7200 7300
Ширина, мм 1600 1800 2500 2250 2300 2300
Высота, мм 1400 1400 1300 1750 1800 1850
Вес, кг 7000 8500 12 000 18 000 21 000 27 000
