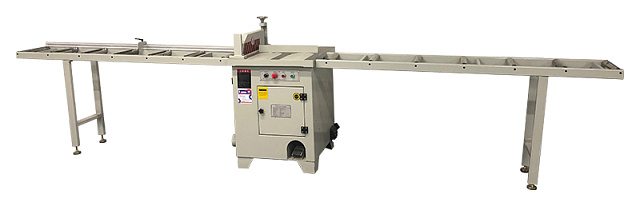

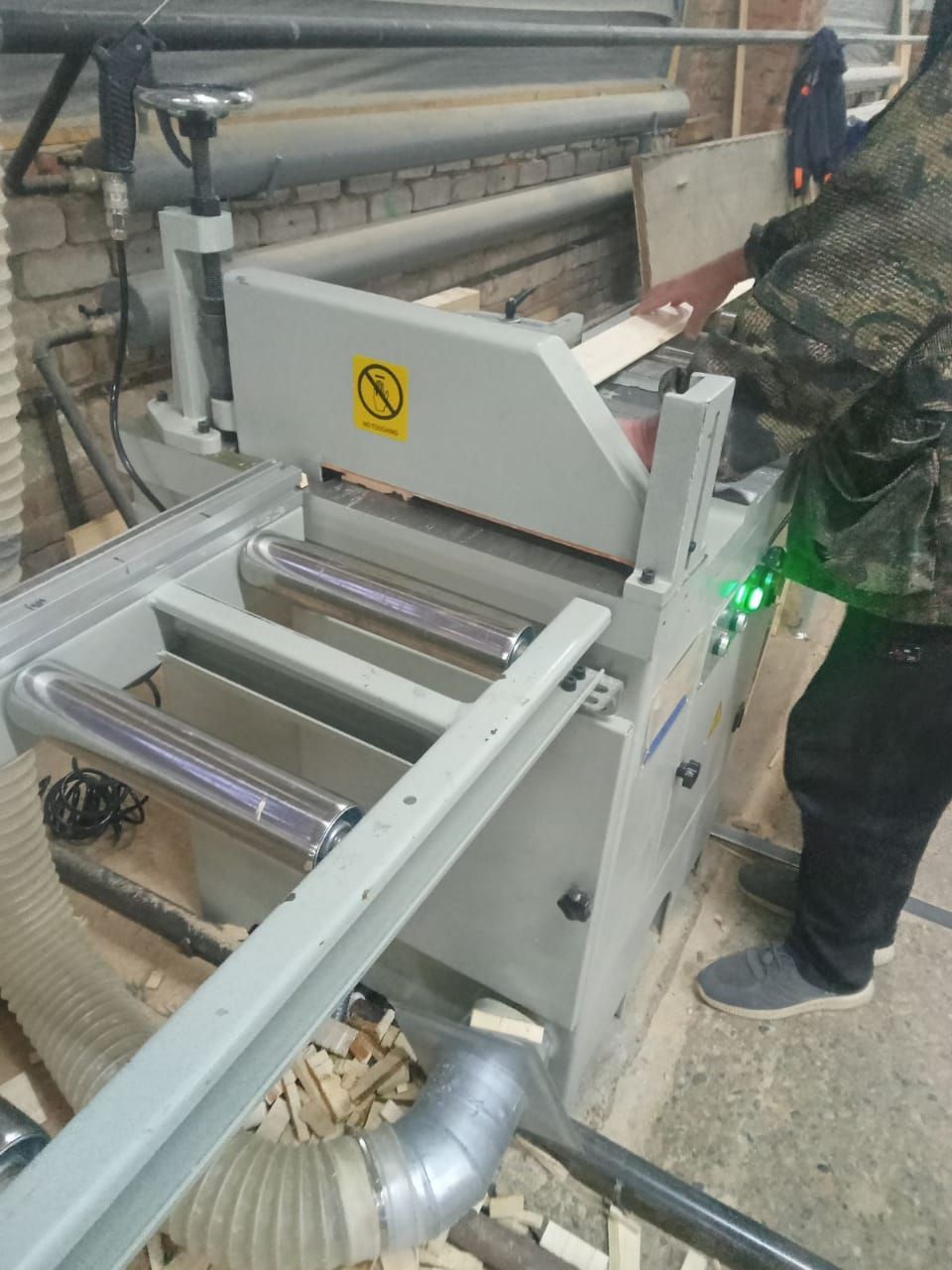

Торцовочный станок ТК 18Т

Цена по запросу
Связь с ведущим специалистом

Толщина пропила: 110 мм

Ширина пропила: 250 мм

Мощность двигателя: 5,5 кВт

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Полуавтомат предназначен для торцовки заготовок в размер, а также для выборки дефектных мест перед линиями сращивания.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

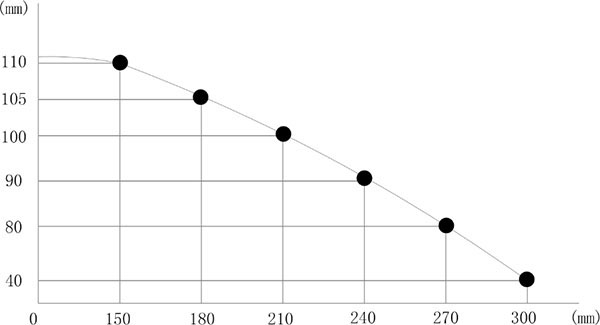

СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Управление станком при помощи педали;
  • Безопасность оператора за счет автоматического прижима материала верхним кожухом;
  • Конструкция прижима исключает образование сколов на поверхности заготовки;
  • Высокая производительность;
  • В комплект входит 2 рольганга по 2000 мм;
  • Выходной рольганг имеет упорную линейку с миллиметровой шкалой и флажковый упор.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

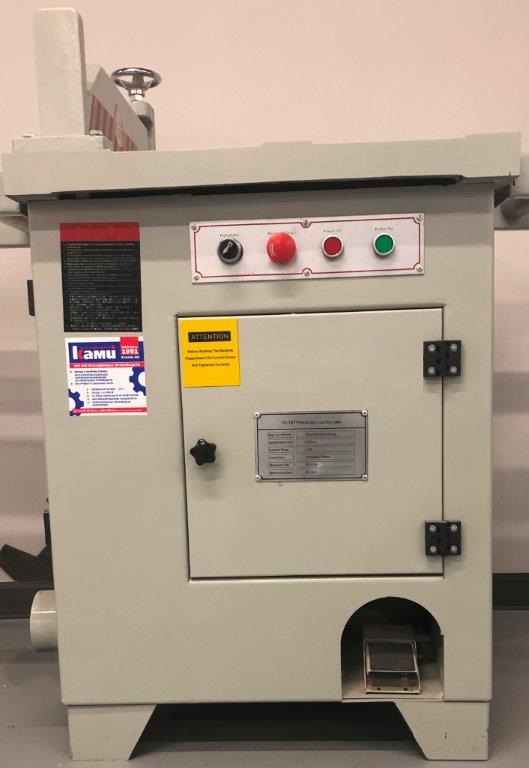

УДОБНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления станком не требует специальных знаний. Подъем пильного диска с помощью педали.

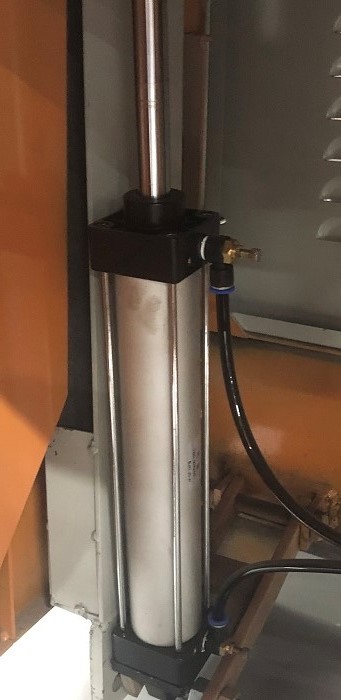

ПОДАЧА ПИЛЫ

Подача пилы осуществляется при помощи пневмоцилиндра, что обеспечивает высокую скорость и безопасность работы, а также соблюдение режимов резания и тем самым гарантирует идеальное качество торцуемой заготовки.

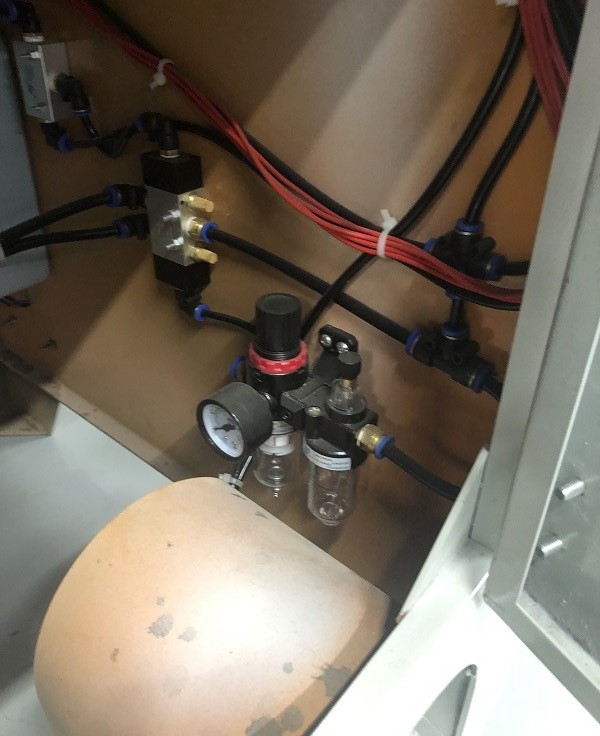

БЛОК ПОДГОТОВКИ ВОЗДУХА

Станок оснащен блоком подготовки воздуха, что позволяет НЕ использовать дополнительные фильтры для очистки воздуха, снижает затраты на обслуживание и увеличивает долговечность станка.

СТОПОР ПИЛЬНОГО ВАЛА ДЛЯ ЗАМЕНЫ ПИЛЬНЫХ ДИСКОВ

Для удобства и ускорения процесса замены пильных дисков станок оснащен стопором пильного вала.

ПРИВОД ПИЛЬНОГО ВАЛА

Привод пильного диска осуществляется через 2-х ручевую клиноременную передачу, что гарантирует стабильность передачи крутящего момента от двигателя.

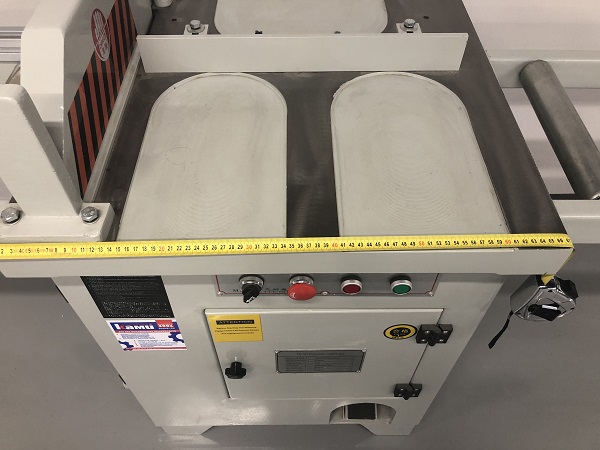

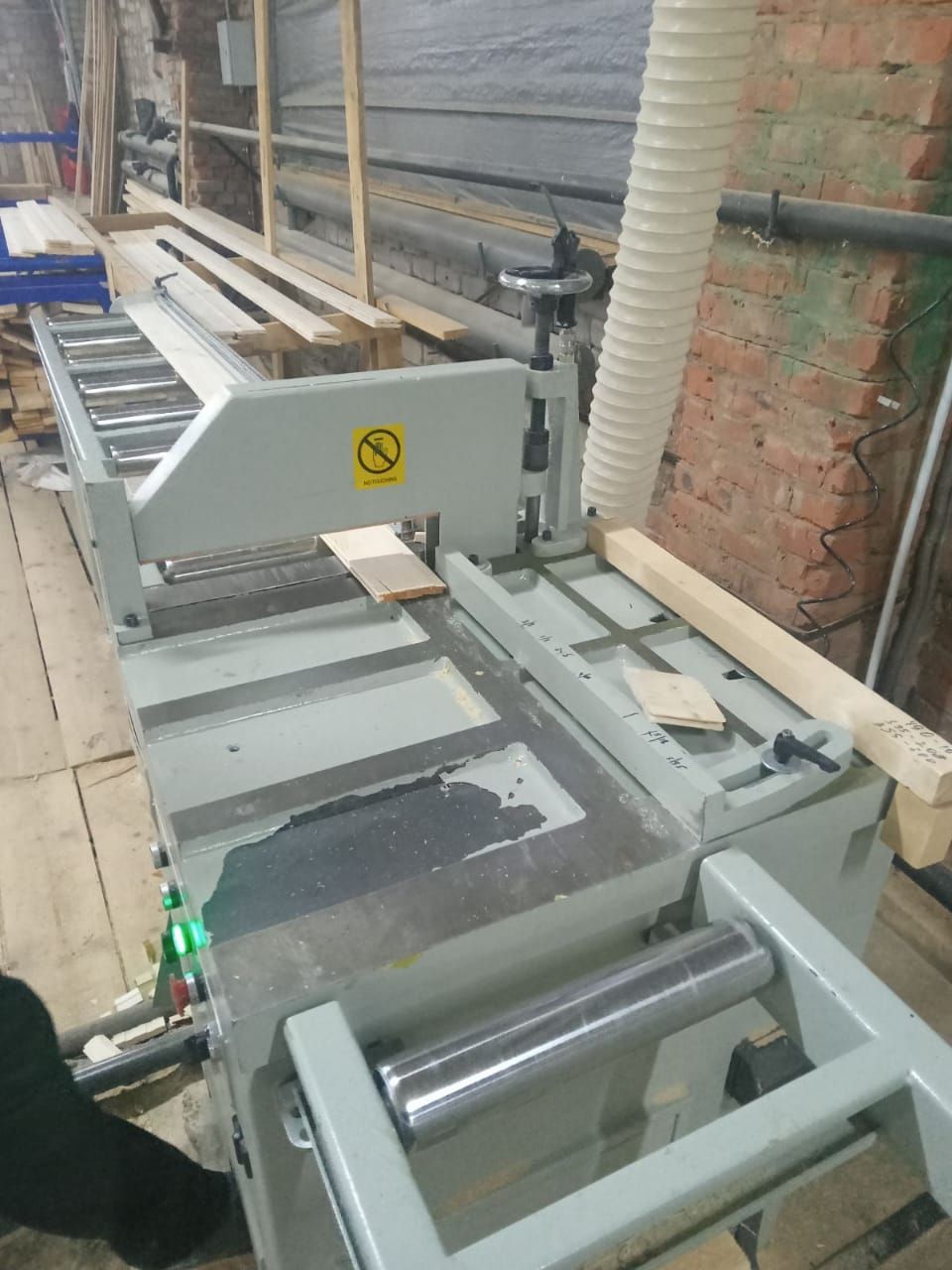

РАБОЧИЙ СТОЛ

Рабочий стол из виброустойчивого серого чугуна имеет габариты 670 х 720 мм, что позволяет базировать даже габаритные заготовки.

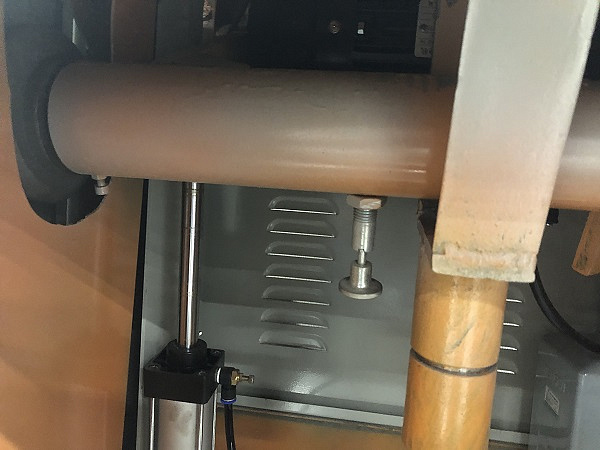

ПРИЖИМ ЗАГОТОВКИ

Автоматически прижимает заготовку к столу при подъеме пилы, осуществляет ее надежную фиксацию и исключает попадание пальцев оператора в зону резания.

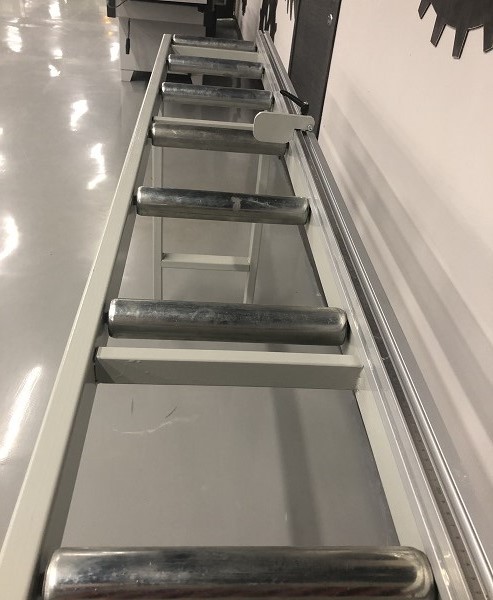

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят подающий и принимающий роликовые столы, габаритами 2000 х 360 мм. Принимающий рольганг оснащен упорной линейкой с милллиметрческой шкалой и флажковым упором.

УПОРНАЯ ЛИНЕЙКА

Профиль упорной линейки крепится к рольгангам в 2-х точках на винтовое соединение, что гарантирует жесткость крепление и отсутствия погрешности в торцовке.

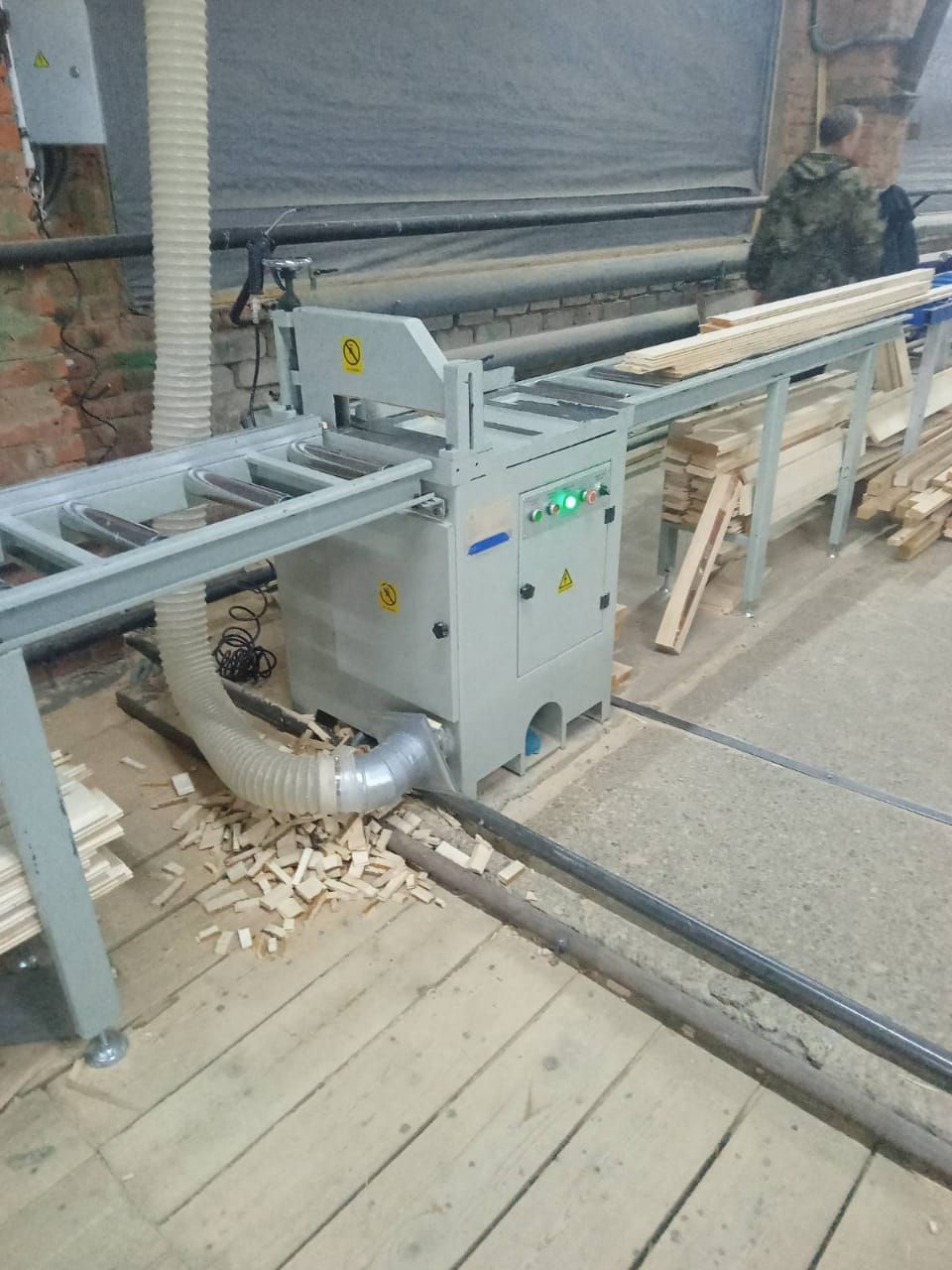

ВЫХОД ПОД АСПИРАЦИЮ

На станке предусмотрен выход под аспирацию для удаления опилок из зоны резания.
Модель ТК 18Т
Максимальная толщина детали, мм 110
Диаметр устанавливаемой пилы, мм 400
Диаметр посадочного отверстия пилы, мм 30
Рабочее давление, МПа > 0,6
Частота вращения пилы, об/мин 3340
Мощность электродвигателя, кВт 5,5
Габаритные размеры:
Длина, мм 2900
Ширина, мм 930
Высота, мм 1110
Вес, кг 300

• Дисковая пила в комплект поставки НЕ ВХОДИТ;
