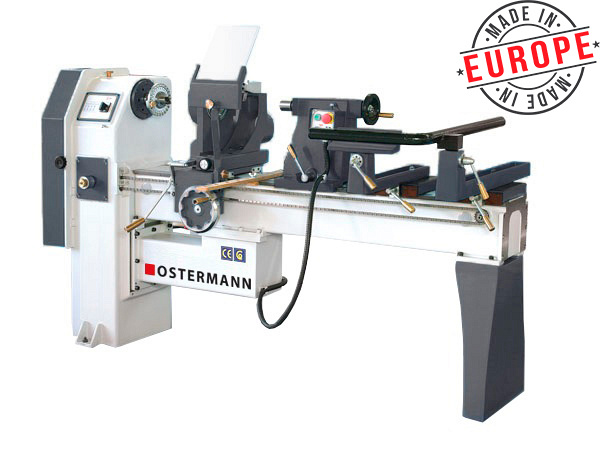

Токарный станок с копиром OSTERMANN CL 1201

OSTERMANN
ЕвросоюзЕвросоюз
Цена по запросу
Связь с ведущим специалистом

Длина заготовки: до 2540 мм

Ø заготовки: до 1200 мм

Мощность двигателя: 1,5 кВт

Подача: ручная

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта по копиру.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Копировальное устройство, которое позволяет производить продольное и поперечное копирование по шаблону или образцу;
  • Возможность точения изделий типа ''КОСИЧКА'';
  • Возможность увеличения межцентрового расстояния до 1778 и 2540 мм;
  • Подручник для работы над направляющими;

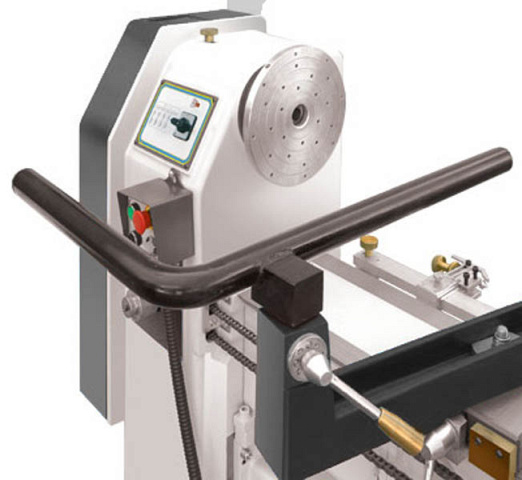

  • Дуговой подручник для изготовления изделий с максимальным диаметром 1200 мм;
  • Обработка одновременно двумя резцами (1 резец – получение тела вращения из квадрата для уменьшения ударных нагрузок, 2 резец – получение фасонной поверхности детали);
  • Наличие планшайбы, делительного приспособления и люнета;
  • Стойка с гнездами для 4-х токарных стамесок.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Токарный станок с копиром CL-1201, возможность обрабатывать заготовки диаметром 1200мм

ВОЗМОЖНОСТЬ ОБРАБАТЫВАТЬ ЗАГОТОВКИ ДИАМЕТРОМ 1200 мм.

Токарный станок с копиром CL-1201, возможнлость обрабатывать заготовки диаметром 1200 мм

Токарный станок с копиром CL-1201, фрезерование продольных проточек

ФРЕЗЕРОВАНИЕ ПРОДОЛЬНЫХ ПРОТОЧЕК С ИСПОЛЬЗОВАНИЕМ ВСТРОЕННОГО ДЕЛИТЕЛЬНОГО УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ФРЕЗЕРА

D - Делительное устройство

С - Перестановка на шаг

В - Фрезер

А - Приспособление для крепления фрезера

Токарный станок с копиром CL-1201, делительное устройство с фиксатором

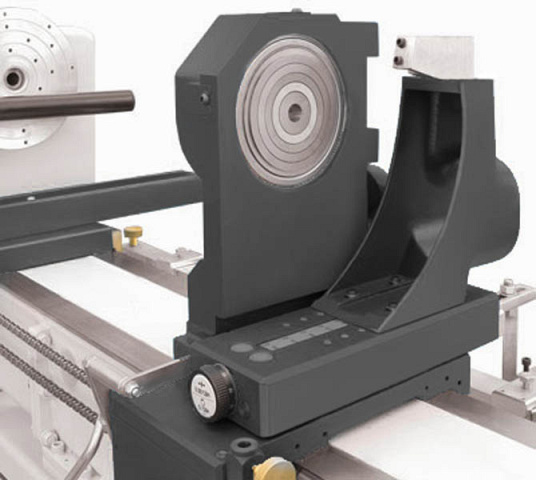

ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО С ФИКСАТОРОМ ДЛЯ ИСКЛЮЧЕНИЯ ВИБРАЦИИ ПРИ ФРЕЗЕРОВАНИИ

Токарный станок с копиром CL-1201, фрезерование спиралевых балясин

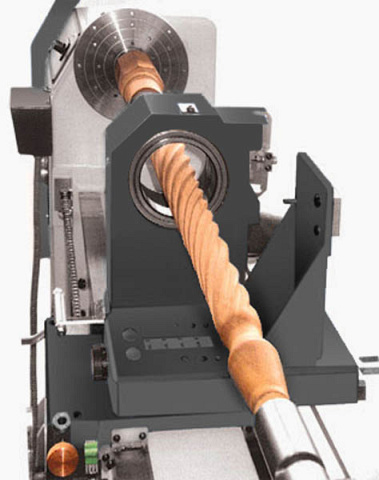

ФРЕЗЕРОВАНИЕ СПИРАЛЕВИДНЫХ БАЛЯСИН С ИСПОЛЬЗОВАНИЕМ ДЕЛИТЕЛЬНОЙ НАСАДКИ И ПРИСПОСОБЛЕНИЯ ДЛЯ КРЕПЛЕНИЯ ФРЕЗЕРА

Токарный станок с копиром CL-1201, фрезерование спиралевых балясин

Токарный станок с копиром CL-1201, делительная насадка предназначена для выставления шага

ДЕЛИТЕЛЬНАЯ НАСАДКА ПРЕДНАЗНАЧЕНА ДЛЯ ВЫСТАВЛЕНИЯ ШАГА (РАССТОЯНИЯ МЕЖДУ ПРОТОЧКАМИ)

Токарный станок с копиром CL-1201, пульт управления станка

ПУЛЬТ УПРАВЛЕНИЯ СТАНКА

А - Главный рубильник. включение/выключение


ПЕРЕНОСНОЙ ПУЛЬТ НА МАГНИТЕ
В - Кнопка СТАРТ
С - Кнопка СТОП
D - Реверс врвщения
Е - Регулятор частоты вращения. (ОПЦИЯ)

Токарный станок с копиром CL-1201, подвижный суппорт

ПОДВИЖНЫЙ СУППОРТ

С - Рукоятка для ограничения глубины точения
В - Рычаг для поперечного перемещения суппорта
А - Маховик для продольного перемещения суппорта

ВОЗМОЖНОСТЬ ОБРАБАТЫВАТЬ ЗАГОТОВКИ ДЛИНОЙ ДО 2540 ММ



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Токарный станок с копиром CL-1201, дополнительные опции Увеличение рабочей длины на 508 мм (1)
Увеличение рабочей длины на 1270 мм(2)

Токарный станок с копиром CL-1201, неподвижный люнет для круглых и квадратных заготовок

Неподвижный люнет для круглых и квадратных заготовок
Токарный станок с копиром CL-1201, электронный регулятор изменения скорости Электронный регулятор изменения скорости
До 1,5 кВт Увеличение мощности, кВт
Передвижной люнет с ДВУМЯ ножами
Копировальный суппорт с ДВУМЯ ножами
Модель CL 1201
Мощность двигателя, кВт 1,1
Частота вращения, об/мин 375; 1000; 2350; 3250
Максимальная длина заготовки, мм 1270
Максимально обрабатываемый диаметр
Над направляющими с использованием подручника, мм  610
При копировании с использованием суппорта, мм  420
При снятом мосте с использованием спец. подручника, мм  1200
Максимальная глубина при копировании, мм 65
Ход пиноли заднего центра, мм 140
Конус пиноли МК3
Аспирационные отверстия, диаметр 125; 75
Габаритные размеры:
Длина, мм 2200
Ширина, мм 1250
Высота, мм 1000
Вес, кг 560
