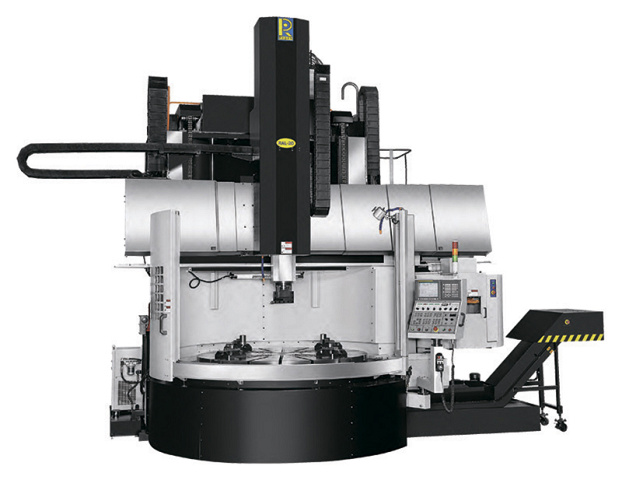

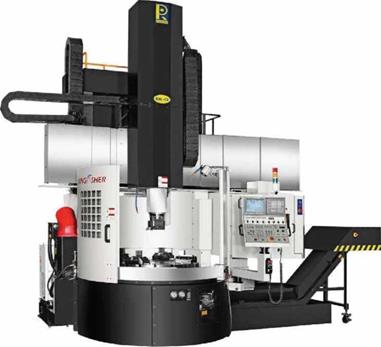

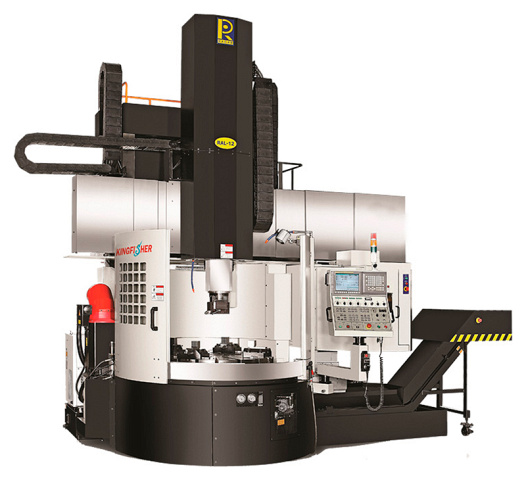

Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. Серия RAL

Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. Серия RAL
  • Производитель: Radar

    Страна: Тайвань

  • Ø стола: 1250 - 2000 мм

    Высота обрабатываемого изделия:

    1250 - 1600 мм

    Мощность: 30 - 45 кВт

    Вес: 20 000 - 42 500 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Токарно-карусельные станки RADAR серии RAL предназначены для высокопроизводительной токарной обработки крупногабаритных деталей большой массы и большого диаметра, но имеющих сравнительно небольшую высоту при “тяжелых” режимах резания.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

В аэрокосмической и нефтегазовой отраслях, а также тяжелом энергетическом машиностроении. На них возможно изготовление дисков, фланцев, колес и других деталей сложного профиля.

Тяжелое энергетическое машиностроение


Токарные обрабатывающие центры RADAR серии RAL применяются во всех отраслях машиностроительной индустрии, в том числе тяжелого машиностроения, а также в авиационно-космической промышленности, автомобильной промышленности для обработки: закаленных, высоколегированных, жаропрочных сталей и чугуна.

Токарно-карусельные станки применяют для обработки деталей большого диаметра и сравнительно небольшой длины из черных и цветных металлов в условиях единичного, мелкосерийного и серийного производства. Также токарно-карусельные станки используют для обработки деталей сложной конфигурации с большим количеством поверхностей при обработке крупногабаритных изделий с большим диаметром. Отличительной особенностью данных станков является горизонтальное расположение стола на котором крепится заготовка и вертикальным расположение шпинделя. С помощью горизонтального расположения стола, установка, крепление и выверка тяжелой заготовки происходит значительно легче и точнее чем на горизонтальном токарном станке.

Станки токарно-карусельной группы по габаритам различаются по типоразмерам, используемых для обработки больших и тяжелых деталей. А также положение планшайбы на карусельном станке предотвращает консольную нагрузку шпинделя. Благодаря этому можно обрабатывать детали на высоких скоростях, одновременно достигая высокую точность. Эти станки оснащены инструментальным магазином, что увеличивает производительность.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Сочетание высокой жесткости конструкции станины, мощного привода шпинделя 23 270 Нм и направляющих скольжения увеличенного сечения 120 мм позволяют успешно сочетать силовое резание с чистовой обработкой.

  • Горизонтальное расположение плоского круглого стола (планшайбы) значительно облегчает установку, выверку и закрепление заготовки.

  • На серии RAL успешно обрабатываются наружные, внутренние и фасонные поверхности деталей в закалённом состоянии с твердостью до 58 HRC, так и высоколегированные сплавы при этом гарантируется высокая точность по 6 - 7 квалитетам и шероховатость по 8 - 9 классам.

  • При оснащении станка приводным шпинделем, появляется возможность производить технологические операции фрезерования, шлифования и сверления как осевых так и радиальных отверстий в заготовках.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

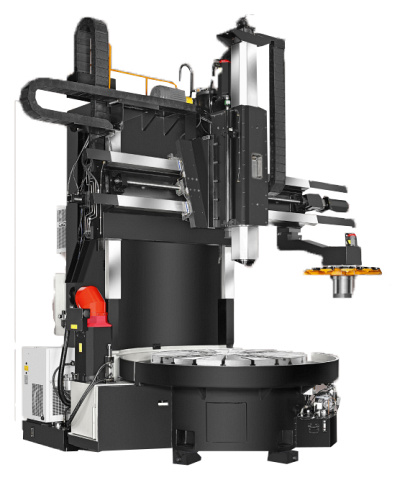

СТАНИНА

Станина усилена чугуном марки Meehanite. Структура литья с дополнительными ребрами жесткости обеспечивает повышенную жесткость и стабильность при длительной обработке, что значительно уменьшает вибрации, тепловое расширение и деформации. Все детали станины подвергаются закалке с последующим снятием внутренних напряжений.

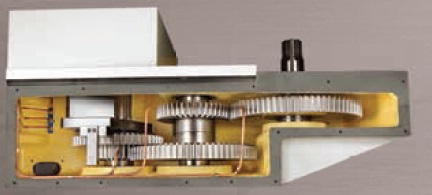

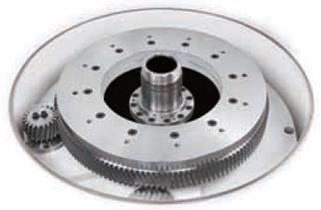

ПРИВОД РАБОЧЕГО СТОЛА

Привод рабочего стола осуществлен посредством системы MasterSlave с преднатягом шестерен в разные стороны, что увеличивает точность при вращении стола. Так же в конструкции применен конический роликовый подшипник для тяжелых условий эксплуатации. Вращение стола обеспечивает мотор Fanuc α40/6000i через 2-х ступенчатую коробку передач, что позволяет добиться передачи высокого крутящего момента вплоть до 28 310 Нм.

ШПИНДЕЛЬНЫЙ УЗЕЛ

Уникальная революционная восьмигранная конструкция RAM обеспечивает превосходную прямолинейность и контроль над тепловым расширением. Уже на экспериментальных испытаниях данная восьмигранная конструкция RAM проявила превосходные свойства гашения, невероятный контроль термического расширения и повышенные характеристики жесткости по сравнению с традиционной квадратной конструкцией RAM.

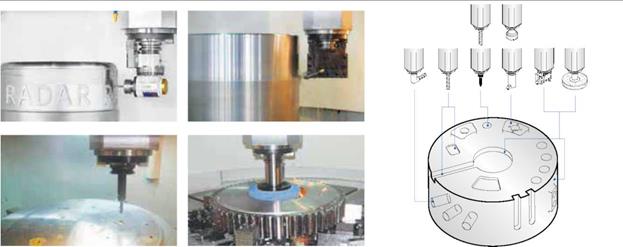

ФУНКЦИЯ ФРЕЗЕРОВАНИЯ (ПРИВОДНОЙ ИНСТРУМЕНТ)

Опциональный вращающийся инструмент на оборудовании серии RAL позволяет вращать заготовку, фрезеровать, сверлить, нарезать резьбу либо выполнять шлифовальные работы на одном станке. В рамках применения новой технологии вращение инструмента осуществляется за счет работы двигателя FANUC (20 л.с.), который обеспечивает высокую мощность и крутящий момент. Величина крутящего момента составляет 196 NM при 750 об/мин. Оснастка может быть приспособлена для нарезания резьбы М30 и сверления глубиной 50 мм. Магазин для инструмента производства компании Radar оснащен технологией серво индексирования, которая позволяет осуществлять 0,5-секундное индексирование для расположенных рядом станций.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА УПРАВЛЕНИЯ FANUC OI-TD

Система управления изготовлена с применением технологии FANUC, Oi-TD.

Данная система имеет как стандартные, так и дополнительные характеристики других систем управления. Базовые характеристики и возможности: LCD дисплей, жесткое нарезание резьбы, отвод для жесткого нарезания резьбы, винтовая интерполяция, технологическая программа макропользователя B, точная система управления Acc и Dec, система управления HRV, мониторинг нагрузки, групповой цикл, руководство диалоговой программы и мн.др. FANUC Oi-TD - система управления высокого качества, сочетающая все наиболее популярные свойства для многоцелевых станков

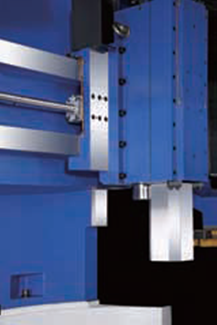

ПОЛЗУН ШПИНДЕЛЯ

Уникальная система гидравлического поджатия ползуна к направляющим состоит из 4 гидроцилиндров служащих для более жесткого и точного позиционирования ползуна

ЗАКРЫТЫЙ КОЖУХ

Стандартный полностью закрытый кожух предотвращает разбрасывание стружки и охлаждающей жидкости, обеспечивая безопасность работы и чистоту. Надежные ограждения из нержавеющей стали и специальные очистители предназначены для защиты направляющих от попадания стружки и охлаждающей жидкости, дополнительно сокращая трение до 50 %.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

Быстросменная инструментальная система служит для значительного сокращения времени на привязку, настройку и смену инструмента при обработке детали.

ПЛАНШАЙБА С НЕЗАВИСИМЫМИ 4-МЯ КУЛАЧКАМИ

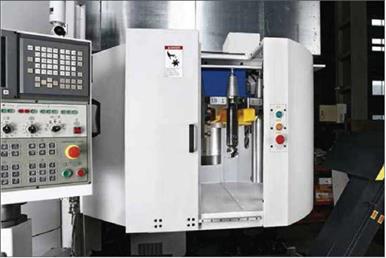

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 12/18 ПОЗИЦИЙ
СТАНДАРТНЫЕ ДЕРЖАТЕЛИ ИНСТРУМЕНТА:

  • Блок для наружной обработки типа OD, для проходного резца,  32 х 32 мм - 1 шт.
  • Блок для внутренней обработки типа ID, для расточного резца,  20 х 20 мм  - 1 шт.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ НАПРАВЛЯЮЩИХ С ДАТЧИКОМ ДАВЛЕНИЯ
СТАНДАРТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ, 2 ШТ.
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ
ПОМПА ПОДАЧИ СОЖ (3 БАР)
ТЕПЛООБМЕННИК ДЛЯ ЭЛЕКТРИЧЕСКОГО КАБИНЕТА
РАБОЧЕЕ ОСВЕЩЕНИЕ
БЛОКИРОВКА ДВЕРИ
ЗАЩИТНОЕ ОГРАЖДЕНИЕ
3-Х ЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
УСТРОЙСТВО ОБДУВА КОНУСА ШПИНДЕЛЯ ПРИ СМЕНЕ ИНСТРУМЕНТА, УПРАВЛЯЕМОЕ М КОДОМ
АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ
ЗАЩИТНЫЕ КОЖУХИ НА НАПРАВЛЯЮЩИХ ПО ОСЯМ X, Z
МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ
КОМПЛЕКТ ВЫРАВНИВАЮЩИХ ПЛАСТИН И БОЛТОВ
ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК С ИНСТРУМЕНТОМ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СТАНКА


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

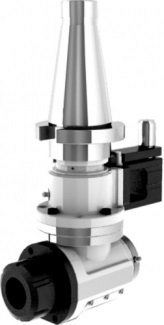

УГЛОВОЙ ФИКСАТОР ИНСТРУМЕНТА

Позволяет производить высокоточные фрезерные операции под углом в 90˚ к оси вращения детали. Характеристики: ER40, 4000 об/мин,  47 Нм  (Angle Head 90˚, ER40, 4000 rpm,  47 Nm).

СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ

Позволяет производить высокоточный контроль размеров обрабатываемого изделия на станке. Своевременный контроль размеров ведет к прямому сокращению количества брака, так как позволяет вовремя внести необходимые изменения в программу обработки.

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА

Позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.

ШЛИФОВАЛЬНЫЕ ГОЛОВКИ

Расширяет стандартные возможности станка, позволяя совместить два типа операций на одной единице оборудования.

ВОЗДУШНЫЙ КОНДИЦИОНЕР ЭЛЕКТРОШКАФА
ПОМПА СОЖ 6 БАР
ПОМПА СОЖ 10 БАР
ПОДАЧА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ
ФИЛЬТР ДЛЯ БАКА СОЖ
МАСЛООТДЕЛИТЕЛЬ ОТ СОЖ
ПИСТОЛЕТ ДЛЯ ПОДАЧИ ВОЗДУХА
ПИСТОЛЕТ ДЛЯ ПОДАЧИ СОЖ
ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ HEIDENHAIN (ОСЬ X = 0,005 ММ)
ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ HEIDENHAIN (ОСЬ Z = 0,005 ММ)
ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ FAGOR (ОСЬ X = 0,005 ММ)
ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ FAGOR (ОСЬ Z = 0,005 ММ)
ТРАНСФОРМАТОР 440 B / 380 В / 220 В

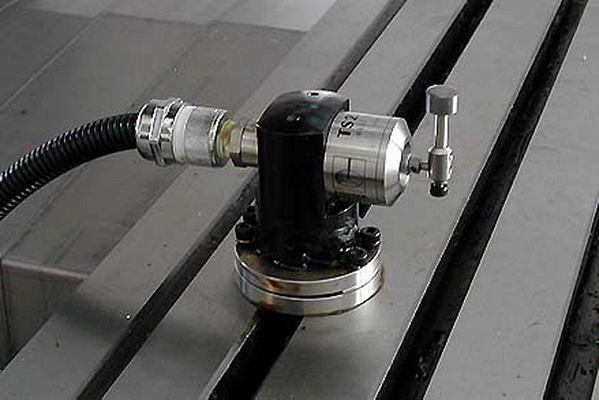

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW

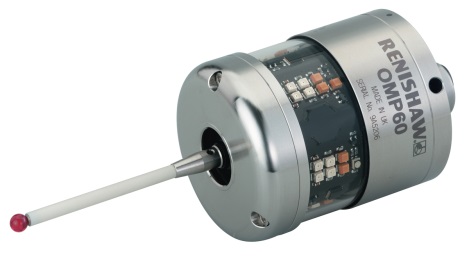

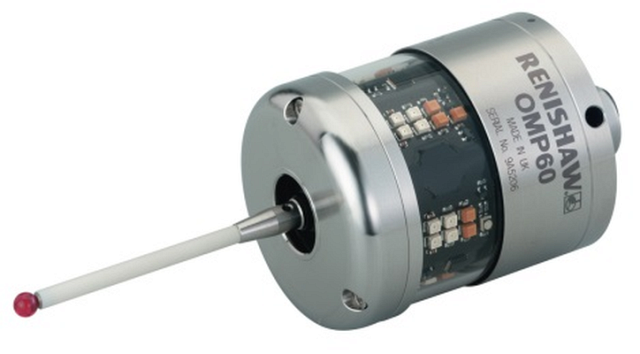

СИСТЕМА ИЗМЕРЕНИЯ ЗАГОТОВКИ RENISHAW
ГИДРАВЛИЧЕСКИЙ 4-Х КУЛАЧКОВЫЙ ПАТРОН - 1200 ММ
OD TOOL HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОХОДНЫХ РЕЗЦОВ, КВАДРАТ
ID TOOL HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ РАСТОЧНОГО ИНСТРУМЕНТА, КРУГ
BORING HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ КОРПУСНОГО СВЕРЛА, КРУГ
SOCKET HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ РАСТОЧНЫХ РЕЗЦОВ, КВАДРАТ
TAPER HOLDER - ДЕРЖАТЕЛЬ ДЛЯ РЕЗЬБОНАРЕЗНОГО ИНСТРУМЕНТА, КРУГ
ШЛИФОВАЛЬНЫЕ ГОЛОВКИ ТИПА А (GRINDING HEAD TYPE A)
ШЛИФОВАЛЬНЫЕ ГОЛОВКИ ТИПА Б (GRINDING HEAD TYPE B)
УГЛОВАЯ ГОЛОВКА 90˚, ER40, 4000 ОБ/МИН, 47 НМ (ANGLE HEAD 90˚, ER40, 4000 RPM, 47 NM)

Модель RAL-12 RAL-12М RAL-16 RAL-16М RAL-20 RAL-20М
Рабочие параметры:
Ø стола (планшайбы), мм 1250 1600 2000
Макс. устанавливаемый диаметр заготовки, мм 1600 2000 2500
Макс. Ø обработки, мм 1500 1900 2400
Расстояние от шпинделя до стола, мм 700 - 1500 1065 - 1865 1075 - 1875
Макс. высота обработки, мм 1250 1600
Макс. нагрузка на стол, кг 6000 10 000 13 000
Сечение ползуна, мм 230 х 240 240 х 270
Мин. Ø отверстия для прохода ползуна, мм 285 310
Двигатель рабочего стола:
Мощность двигателя стола, кВт 30 / 37 37 / 45
Количество ступеней двигателя 2
Диапазон скоростей двигателя, об/мин 1 - 120; 1 - 300 1 - 70; 1 - 250 1 - 50; 1 - 200
Крутящий момент на шпинделе, кНм 10 655 18 790 23 270
Двигатель шпинделя:
Выходная мощность двигателя, кВт 7,5 / 11 11 / 15
Диапазон скоростей двигателя, об./мин. 24 - 2400 50 - 2250
Перемещения по осям X, Z
Макс. ход оси Х (продольное перемещение шпинделя), мм -200 - +950 -200 - +1125 -250 - +1380
Макс. ход оси Z (вертикальное перемещение шпинделя), мм 900 1000 1000
Макс. ход оси W (вертикальное позиционирование траверсы), мм 800
К-во позиций для позиционирования траверсы, шт. 5
Интервал между позициями, мм 200
Ускоренная подача оси X, м/мин. 12
Ускоренная подача оси Z, м/мин. 10
Инструментальный магазин:
Вместимость магазина 12 18 (9 + 9) 12 18 (9 + 9) 12 18 (9 + 9)
Инструментальный конус BT 50
Макс. длина инструмента, мм 400
Макс. вес инструмента, кг 50
Макс. вес инструмента в магазине, кг 450 550 450 550 450 550
Сечение державки, мм 25 х 32
Точность:
Точность позиционирования, мм ±0,007 / 500
Повторяемость, мм ±0,005
Габаритные размеры:
Длина, мм 5900 6500 7800
Ширина, мм 3800 4600 5100
Высота, мм 5020 5360 5690 5880 5740 5930
Вес, кг 20 000 20 500 28 000 28 500 42 000 42 500
