Чехия
Рабочий объем: 30 - 250 м³
Тип камеры: Конвективный
Тип нагрева: Конвективный
Система управления: Автоматическая
Толщина стены: 100 мм
• Срок поставки от 4-х месяцев
• Более 1100 моделей установлено по всей России
• Гарантия от 2 лет
• Бесплатная сервис-поддержка онлайн для всех клиентов KATRES
• Система управления собственной разработки с широчайшими возможностями
Назначение:

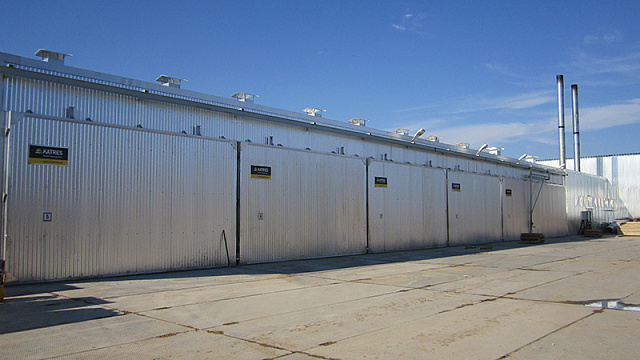

Конвективные сушильные камеры KATRES предназначены для сушки сырых пиломатериалов. Оборудование* позволяет высушить древесину без деформаций и повреждения структуры, а также сделать её пригодным для последующего использования.
Камеры KATRES обеспечивают равномерное удаление воды из всех слоев древесины благодаря современным программным решениям, разработанным чешскими технологами. Позволяют сушить древесину сечением от 8 мм до 250 мм. Из всей линейки самой популярной является модель KATRES KAD.
3D модель сушильной камеры тип KAD
Область применения:
Сушильные камеры KATRES конвективного типа используются на деревообрабатывающих предприятиях, занимающихся лесопилением и глубокой переработкой.
Оборудование подходит для сушки основных пород древесины:
- ель;
- сосна;
- липа;
- лиственница;
- осина;
- береза, включая карельскую;
- дуб;
- бук;
- ольха.
Правильно высушенная в такой камере древесина впоследствии используется в производстве каркасных домов, любых погонажных изделий, мебели, декоративных изделий, столбов для линий электропередач и проч.
- поставка от 4 месяцев;
- запчасти всегда в наличии на центральном складе в Москве;
- обучение, помощь в освоении индивидуальной чешской программы и получение глубоких знаний в области сушки и создании собственных режимов;
- контроль всех этапов сушки для предоставления отчетности;
- индивидуальный подход и сопровождение каждого заказчика.
Схема обработки:
Конвективная сушка древесины Конструктивные особенности:
Конструкция камеры и стеновых панелей
Основа конструкции выполнена из профиля сечением 160 x 80 мм. Материал: сплав высокой прочности AlMg3.
Конструкция выдерживает снеговую нагрузку до 250 кг/м² и скорость ветра до 160 км/час.
Все соединения производятся нержавеющими болтами.
Конструкция стен «KATRES» выполнена из стандартных горизонтальных алюминиевых кассет одного размера.
Теплоизоляционный материал - минеральная вата.
Утеплитель укладывается в кассеты так, чтобы его волокна были ориентированы вертикально. Это исключает оседание теплоизоляционного материала и потерю теплоизоляционных качеств. Толщина теплоизоляционного материала 100 (возможно до 250) мм. Все швы между кассетами герметизируются высококачественным силиконом производства Германии, входящим в комплект поставки.
Расположение элементов кассеты обеспечивает внутри неё свободную циркуляцию воздуха, что является дополнительной защитой от конденсата.
Коэффициент теплопроводности панелей: К = 0.28 - 0.3 кКал/м²ч °C.

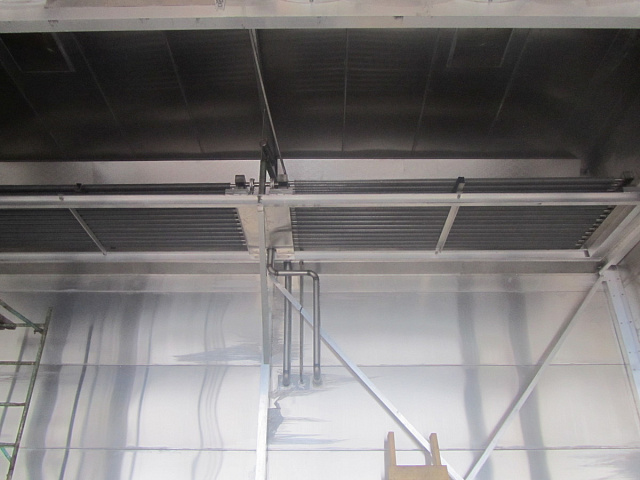

Нагревательные элементы изготовлены из нержавеющих труб и с алюминиевым оребрением. Такое сочетание материалов не создает гальваническую пару и гарантирует отсутствие коррозии и возникающих из-за нее протечек, в отличие от широко применяемых другими производителями медно-алюминиевых радиаторов.
Специальная форма оребрения не засоряется древесной пылью. Увеличенная площадь теплообмена дает возможность работать при пониженной температуре теплоносителя.
В камере установлен вариант системы обогрева с линейным трехходовым клапаном (BELIMO, Швейцария). Клапан поставляется как отдельно, так и в комплекте с гидравлической арматурой, соединительными трубопроводами, фланцами изготовленной по специально рассчитанной сбалансированной схеме.
В каждом контуре системы нагрева установлены фильтры очистки воды от механических примесей.
Циркуляция воздуха в камере обеспечивается осевыми реверсивными вентиляторами.
Крыльчатка Ø 800 мм, электродвигатели Siemens защищенного исполнения (IP 55, класс защиты изоляции h).
Увеличенное по сравнению с другими производителями количество вентиляторов даёт увеличение скорости и высокую однородность потока воздуха в штабеле по длине, ширине и высоте, что повышает скорость и качество сушки.

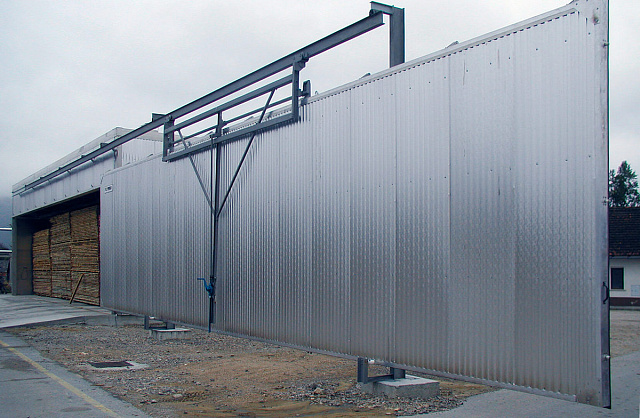

Конструкция ворот камеры изготовлена из балок и профилей, аналогичных элементам несущей конструкции. Внутреннее пространство ворот разделено на ячейки, в которых находится теплоизоляция, аналогичная теплоизоляции стен. Такая конструкция полностью исключает оседание теплоизоляции.
В качестве уплотнителя используется профиль из резины, стойкой к воздействию экстремальных температур.
Специально разработанная форма профиля позволяет достичь идеальной герметизации ворот по всему периметру и сохранять ее в течение многих лет эксплуатации.

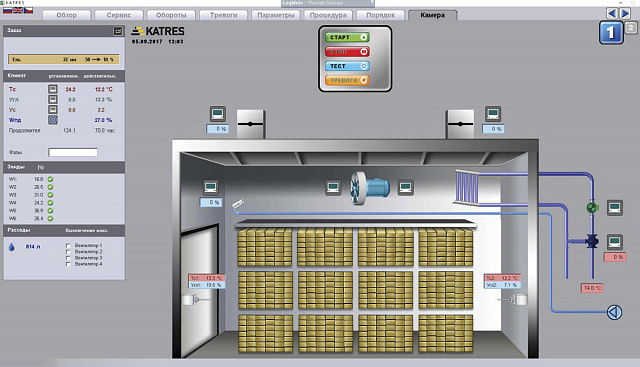

Система автоматического управления процессом сушки МК-520
Сушильная камера «KATRES» управляется персональным компьютером, в который заложены программы для сушки древесины всех пород и сечений.
Простое и наглядное меню программы «KATRES» полностью русифицировано, система подсказок позволяет управлять процессом сушки даже неопытному пользователю компьютера. Все параметры процесса сушки отображаются на большом экране в виде удобных графических схем.
Принцип работы системы управления заключается в регулировании температуры, влажности и скорости потока воздуха в сушильной камере в зависимости от влажности древесины. Информация от датчиков влажности древесины обрабатывается управляющим компьютером, который на ее основе подбирает и с высокой точностью поддерживает необходимые параметры воздуха в камере. Все фазы процесса сушки, от обогрева до окончательной обработки и охлаждения пиломатериала протекают полностью в автоматическом режиме.
Возможности системы управления:
- Независимое управление 32 камерами с помощью одного компьютера;
- Полностью русифицированная оболочка;
- Проведение сушки пиломатериала, проведение отдельной пропарки пиломатериала или в комбинации с сушкой;
- 3 вида регулирования: автоматическое по влажности древесины, автоматическое по времени, ручное;
- Режимы сушки более 1000 пород древесины;
- Специальные низкотемпературные режимы для сушки дуба и бука на белый цвет, сосны без выделения смолы;
- Собственные режимы сушки (25 входных параметров, задаваемых пользователем);
- До 16 точек измерения влажности древесины в каждой камере;
- Датчики UGL или психрометры для измерения температуры и относительной влажности воздуха в камере;
- Плавное или ступенчатое регулирование скорости потока воздуха;
- Регулируемое реверсирование потока воздуха;
- Простой ввод и отображение информации;
- Автоматическое архивирование всех процессов сушки с возможностью просмотра и печати;
- Дистанционный контроль и управление процессом сушки;
- Отправление сообщений о прохождении процесса сушки с помощью GSM;
- Автоматический контроль и тестирование всех систем и электрических компонентов сушильной камеры с уведомлением о неисправностях;
- Автоматическое отключение сушильной камеры при нештатных ситуациях для сохранения пиломатериала;
- Автоматическое поддержание положительной температуры воздуха для предотвращения замораживания камеры.
Система управления «KATRES» энергонезависима: после восстановления подачи электроэнергии процесс сушки продолжается с момента, при котором произошло отключение.
Возможно удаленное управление компьютером сушильной камеры специалистами сервис - службы фирмы «КАМИ» или "KATRES", бесплатный анализ и выдача рекомендаций по технологии сушки.

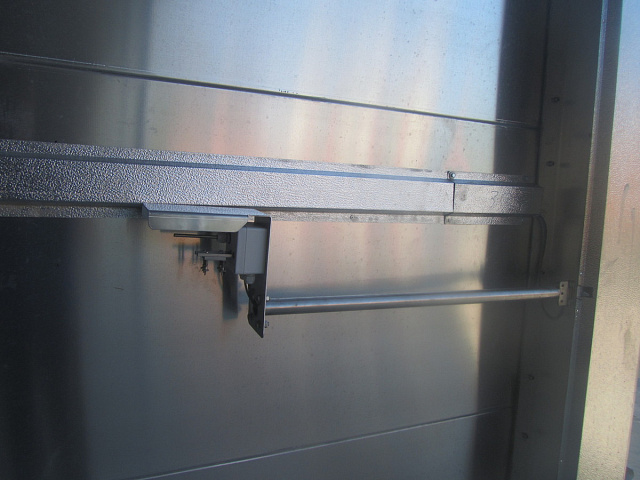

Температура и относительная влажность атмосферы в камере измеряется двумя (необходимо при реверсивной циркуляции) датчиками UGL, расположенными на боковых стенках сушильной камеры.
При необходимости может быть установлен более точный вариант системы с психрометрами. Каждый психрометр снабжен механизмом фильтрации и контроля уровня воды в ванночке мокрого термометра.
Состоит из нержавеющих труб со специальными форсунками, сделанными из латуни. Долговечные, легко поддающиеся очистке латунные форсунки плюс система фильтров, входящих в комплект обеспечивают отличное распыление воды даже при давлении в водопроводе 1 атм, что позволяет эффективно производить увлажнение и повышает качество сушки.
Обеспечивает подачу в камеру сухого воздуха и вывод отработанного воздуха, насыщенного водяными парами. Представляет собой алюминиевые клапаны, расположенные в потолке камеры и снабженные заслонками, которые автоматически управляются компьютером с помощью исполнительных механизмов «BELIMO» (Швейцария).

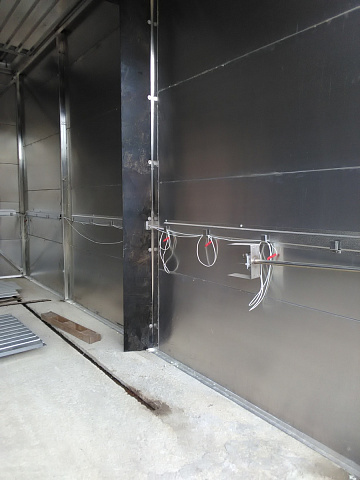

Влажность древесины в камере измеряется датчиками сопротивления, устанавливаемыми в пакеты древесины в определенных местах. Датчики соединены с системой управления специальными проводами с силиконовой изоляцией. Показания датчиков анализируются компьютером, который учитывает породу и температуру, что позволяет достичь высокой точности измерения влажности древесины.
Модельный ряд сушильных камер Katres:
В линейке продукции завода KATRES представлены камеры для скандинавского рынка NORDIK LINE, ленточные камеры для сыпучих материалов и камеры для термической модификации древесины.
Всю необходимую информацию об оборудовании завод предоставляет по индивидуальному запросу на почту katres@stanki.ru. Специалисты ответят Вам в ближайшее время.

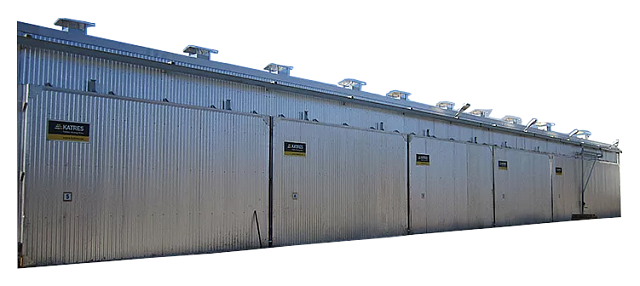

Сушильные камеры KAD
Самая востребованная модель. Ее выделяет фронтальная загрузка при помощи автоподатчика. Объём загрузки 25 - 250 м3.

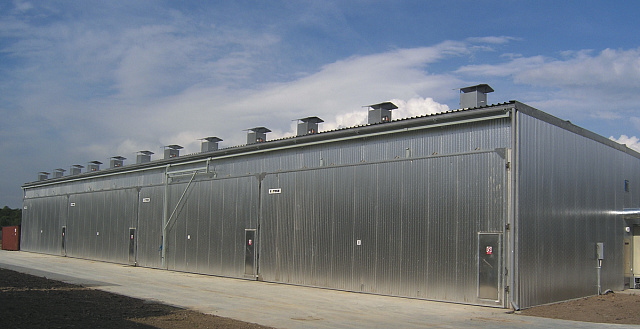

Сушильные камеры KSR
Предназначены для интенсивной сушки пиломатериала. Продольная загрузка большой вместимости позволяет высушивать значительные объемы материала одного ассортимента. Объем единовременной загрузки таких 20 до 300 м3.

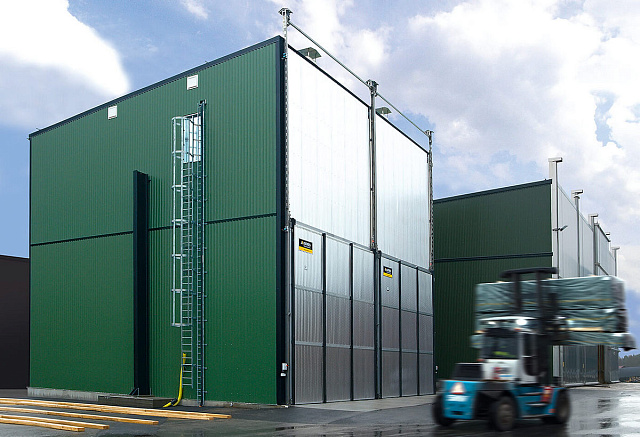

Сушильные камеры NORDIC LINE
Предназначены для скандинавской древесины, которая требует особой технологии сушки. Камеры выполнены из нержавеющей стали. Стеновые и потолочные панели служат как несущая и как ограждающая конструкция одновременно. Оборудование обеспечивает:
- высокую скорость сушки за счет мощных вентиляторов и батарей;
- высокое качество сушки достигается благодаря системе увлажнения высокого давления;
- отсутствие дефектов древесины - их появлению препятствуют пневматические прижимные рамы.
Система экранов используется для оптимального направления воздуха.

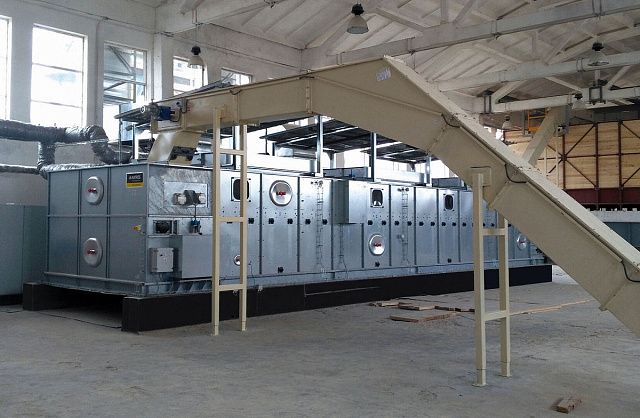

Камеры конвейерного типа для сушки сыпучих отходов деревообрабатывающего или сельскохозяйственного производства - KBD
Предназначены для сушки сыпучих отходов деревообрабатывающего или сельскохозяйственного производства в диапазоне 40 °С - 120 °С.
Могут устанавливаться в закрытом помещении и под открытым небом. Подача материала в сушилку и из нее полностью автоматическое, что обеспечивает экономное использование электроэнергии. Все узлы изготовлены с учетом коррозионной стойкости и предназначены для использования в течение длительного времени. Техническое обслуживание можно осуществлять, не останавливая работу сушилки.
Высокотемпературная обработка - тип KHT
Предназначена для термической обработки древесины при температуре от 170 до 230 °C. Поскольку камера рассчитана на сушку материала при высоких температурах, она изготавливается из нержавеющей стали и выполняется с герметично закрытым помещением в течение всего процесса термической обработки. Также это обеспечивает стойкость против древесных кислот.
