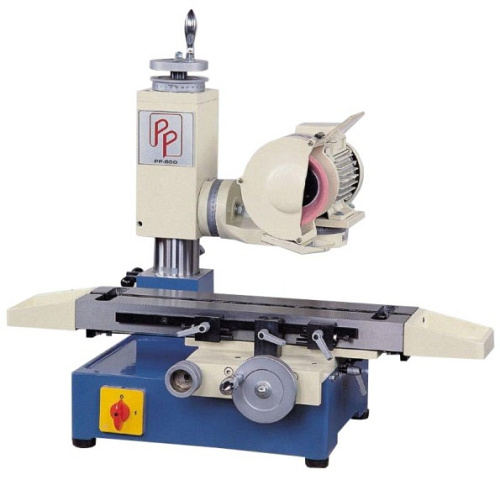

Станок заточный универсальный PEIPING. Модель PP-600

Станок заточный универсальный PEIPING. Модель PP-600
  • Производитель: PeiPing

    Страна: Тайвань

  • Макс. Ø насадных фрез: 230 мм

    Макс. Ø концевых фрез: 25 мм

    Макс. Ø сверл: 32 мм

    Мощность: 0,35 кВт

    Вес: 200 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.

Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т.п.)


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

- фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);

- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);

- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);

- зуборезный инструмент (червячные и модульные фрезы, долбяки);

- резьбонарезной инструмент (метчики прямые и спиральные).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.


ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:


* Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.

* Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.


Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м).

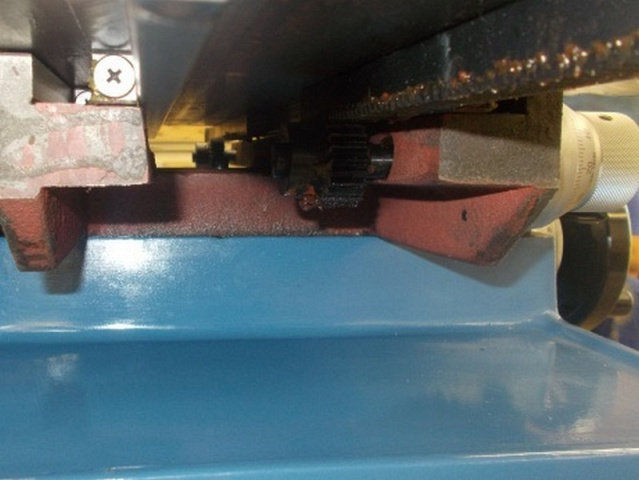

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

– обеспечивается плавность перемещения заточного стола и процесса заточки;

– исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров – это значительно экономит время заточки и увеличивает производительность станка.

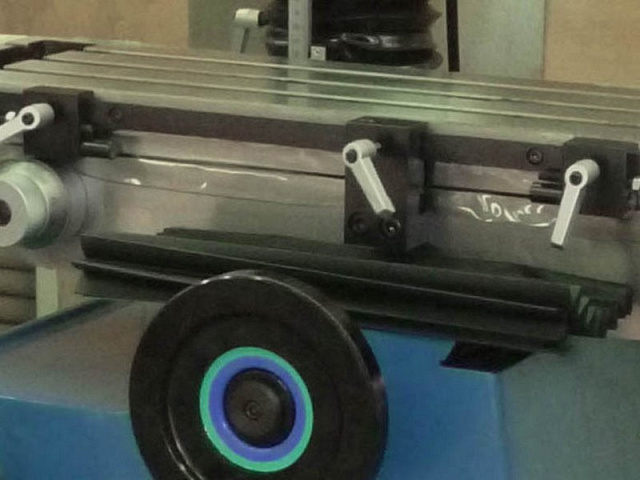

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

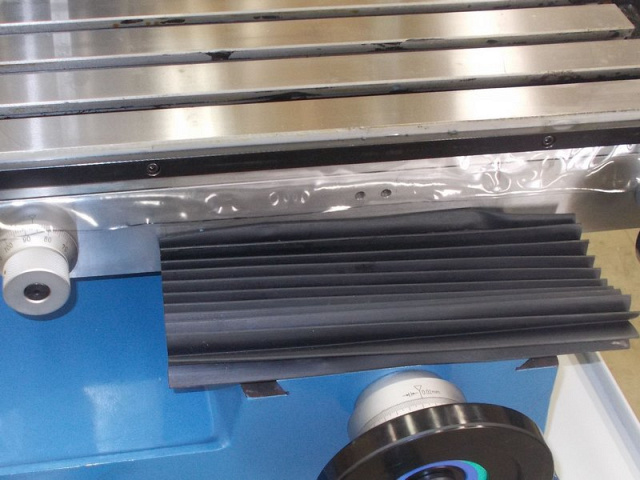

Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

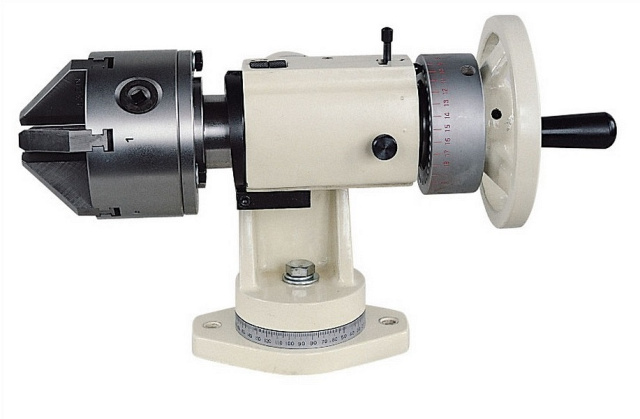

600K Устройство для заточки сверл диаметром 2 - 32 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).

Устройство 600K позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).

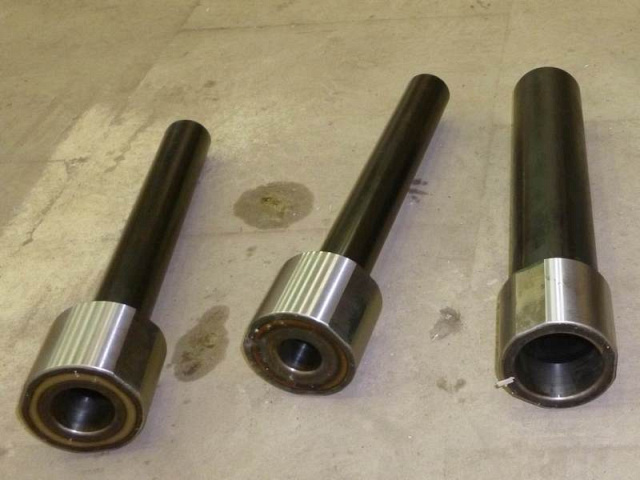

Переходники под конус Морзе 3, 4, 5 для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством 600K).

Переходники под конус Морзе 1, 2 для сверл и другого инструмента с коническими хвостовиками (не поставляются в комплекте с устройством 600K).

600D Устройство для заточки концевых фрез с плоским торцем.

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

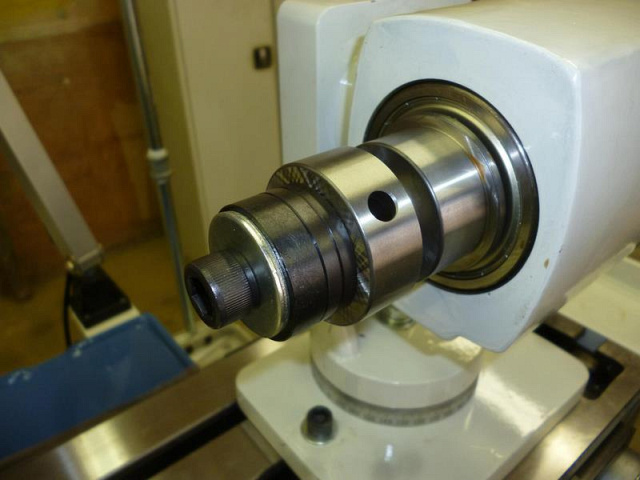

Зажимная гильза для резьбовой цанги.

Набор резьбовых цанг (тип 5С) – диаметр цанги указывается при заказе (по умолчанию диаметр 6 / 8 / 10 / 12 / 16 / 25 мм.

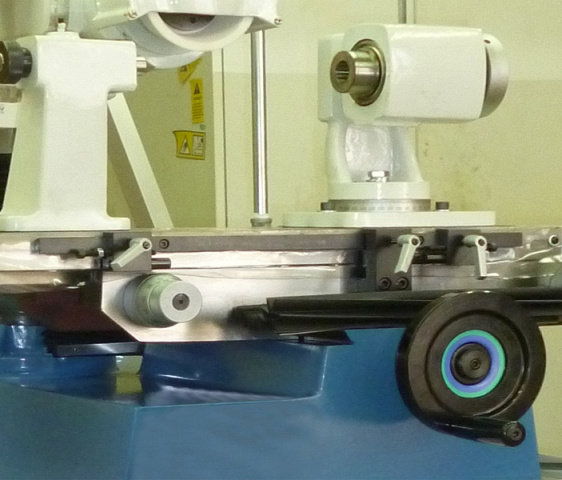

600H Устройство с задним поддерживающим центром для заточки разверток, дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено задним поддерживающим центром (пинолью).


Оправка MT4 для заточки насадных фрез (дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез).

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.


Позиционирующее устройство с плоским подпружиненным и точечным упорами.

Съемный центр для передней бабки, устанавливается вместо оправки для заточки фрез.

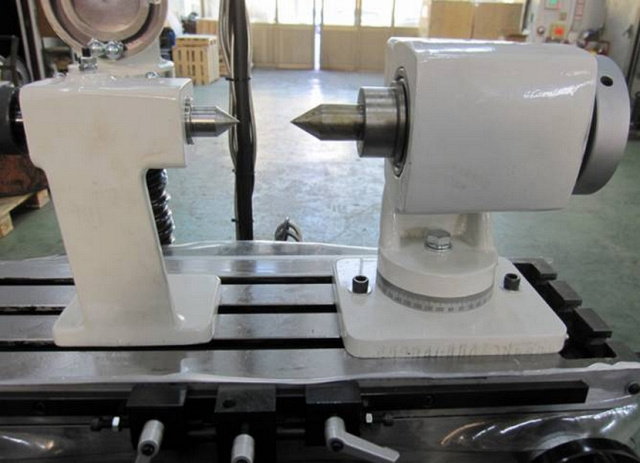

Передний центр устанавливаемый в переднюю бабку позволяет использовать устройство для межцентровой заточки (заточки в центрах), что необходимо для заточки разверток и насадного инструмента с некратным количеством зубьев.


Устройство для правки шлифовального круга, предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля.

Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом.

Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора.


600F Устройство для заточки токарных резцов.

Устройство оснащено градуированной шкалой которая позволяет безошибочно настраивать любой угол затачиваемой плоскости резца.


Устройство 600F оснащено сменными зажимными тисками.

Дополнительные зажимные тиски большего размера поставляется в комплекте с устройством 600F.

Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

Модель PP-600
Продольное перемещение заточного стола по оси X, мм 185
Поперечное перемещение заточного стола по оси Y, мм 120
Вертикальное перемещение заточного узла по оси Z, мм 140
Поворот заточного узла по оси A, ° 360
Наклон заточного узла, ° 360
Размер рабочего стола, мм 520 x 125
Размеры керамического чашечного шлифовального круга, мм 125 х 50 х 31,75
Частота вращения шлифовального круга, об/мин 3600
Мощность электродвигателя шлиф. круга, кВт 0,35
Габаритные размеры
Длина, мм 750
Ширина, мм 700
Высота, мм 800
Вес, кг 200
