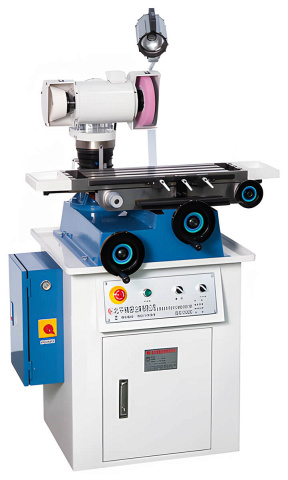

Станок заточной универсальный мод. «PP-50» PEIPING

Станок заточной универсальный мод. «PP-50» PEIPING
  • Производитель: PeiPing

    Страна: Тайвань

  • Макс. диаметр насадных фрез: 350 мм

    Макс. диаметр концевых фрез: 25 мм

    Макс. диаметр сверл: 60 мм

    Мощность: 0,55 кВт

    Вес: 320 кг

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Станок заточной универсальный мод. «PP-50» PEIPING

Заказать лизинговый расчёт

×

Вы выбрали: Станок заточной универсальный мод. «PP-50» PEIPING

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов. Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т.п.)

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

  • фрезерный инструмент (концевые фрезы с плоским и радиусным торцем, торцевые фрезы, насадные дисковые фрезы)
  • токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей)
  • сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки)
  • зуборезный инструмент (червячные и модульные фрезы, долбяки)
  • резьбонарезной инструмент (метчики прямые и спиральные)

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:

* Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.

* Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.



Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

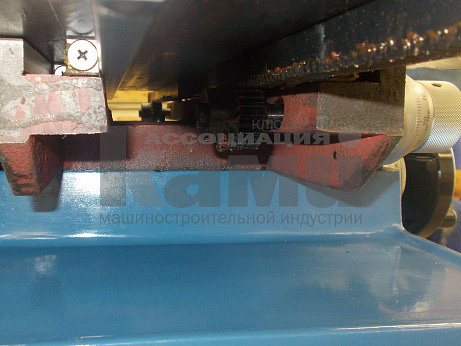

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

  • обеспечивается плавность перемещения заточного стола и процесса заточки
  • исключает влияние человеческого фактора

Ход стола регулируется при помощи подпружиненных упоров

  • это значительно экономит время заточки и увеличивает производительность станка.

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.



Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

50B Устройство для заточки сверл диаметром от 2 до 60 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”)

Устройство 50B позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).

Особенность конструкции делительной головки допускает заточку сверл с различными хвостовиками как с цилиндрическими, так и с коническими хвостовиками.

Делительная головка 50B для заточки сверл может оснащаться электроприводом, что позволяет затачивать сверла с максимальной точностью и минимальными затратами времени

Заданное положение затачиваемого инструмента устанавливается при помощи фиксаторов.

Сменные кулачки для заточки сверл с различной формой режущей кромки.

Сменные кулачки применяются в зависимости от диаметра и количества зубьев затачиваемого инструмента.

50K Устройство для заточки сверл диаметром от 2 до 32 мм оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”)

Устройство 50K позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).

Переходники под конус Морзе 1, 2, 3, 4, 5 для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством 50B и 50K).

50E Устройство для заточки концевых фрез c плоским и радиусным торцем, шаровых и радиусных резцов.

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы, как по диаметру, так и по впадине (поставляется в комплекте с устройством 50E).

Прецизионный упор для заточки концевой фрезы с радиусным торцем (поставляется в комплекте с устройством 50E).

Зажимная гильза для резьбовой цанги

Набор резьбовых цанг (тип 5С) – диаметр цанги указывается при заказе (по умолчанию диаметр 6, 8, 10, 12, 16, 25 мм

50D Устройство для заточки концевых фрез с плоским торцем.

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям

Полностью заменяется устройством 50E

50F Устройство для заточки токарных резцов.

Устройство оснащено градуированной шкалой которая позволяет безошибочно настраивать любой угол затачиваемой плоскости резца

Устройство 50F оснащено сменными зажимными тисками (поставляется в комплекте с устройством 50F)

Дополнительные зажимные тиски большего размера поставляется в комплекте с устройством 50F)

50H Устройство с задним поддерживающим центром для заточки разверток, дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено задним поддерживающим центром (пинолью)

Оправка MT4 для заточки насадных фрез (дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.).

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Позиционирующее устройство с плоским подпружиненным и точечным упорами.

Съемный центр для передней бабки, устанавливается вместо оправки для заточки фрез.

Передний центр устанавливаемый в переднюю бабку позволяет использовать устройство для межцентровой заточки (заточки в центрах), что необходимо для заточки разверток и насадного инструмента с некратным количеством зубьев.

Устройство для правки шлифовального круга, предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля.

Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом.

Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора.

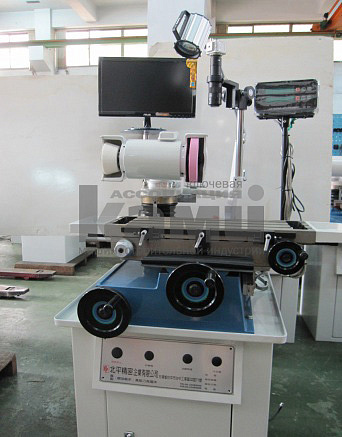

Высокоточное видеоустройство с изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

УЦИ (устройство цифровой индикации) позволяет производить отчет линейных перемещений по осям X и Y.

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
