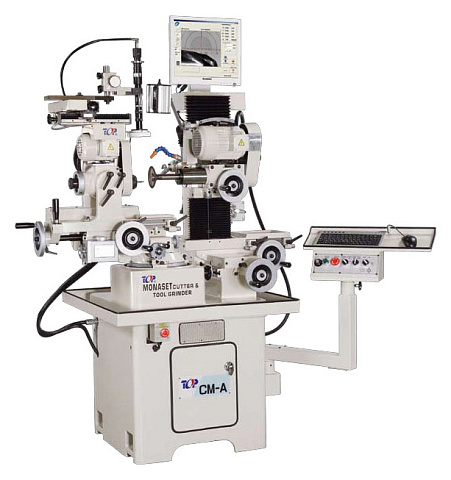

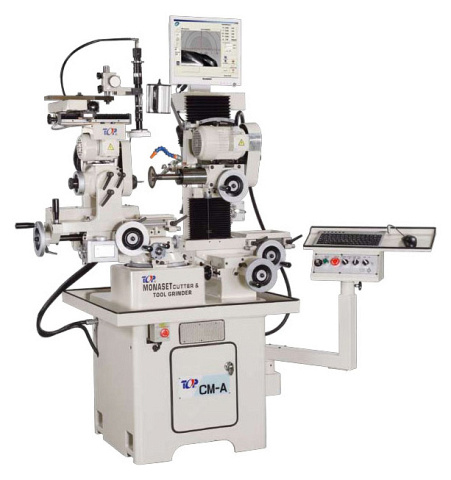

Станок заточной универсальный TOPWORK. Модель CM-A

TOP WORK
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Макс. Ø насадных фрез: 304 мм

Макс. Ø концевых фрез: 32 мм

Макс. Ø сверл: 32 мм

Мощность: 0,55 кВт

Вес: 1030 кг

НАЗНАЧЕНИЕ:

Заточной станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов. Станок позволяет затачивать все виды осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, сборные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для металлообрабатывающих производств, где применяются – насадные фрезы, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.


Модель CM-A / TOPWORK
Максимальный диаметр обработки, мм 304
Минимальный диаметр цанги, мм 1
Максимальный диаметр цанги, мм 32
Максимальный угол спирали, ° 60
Максимальное расстояние между шпинделем и поддерживающим центром, мм 152
Максимальный диаметр шлифовального круга, мм 100
Приводная рабочая головка
Продольный ход суппорта, мм 130
Смещение хода суппорта, мм 100
Вперед от центра, мм 50
Назад от центра, мм 50
Регулировка поворота рабочей головки
Горизонтальная плоскость (поворот стола), ° 210
Вертикальная плоскость (наклон стола), ° ± 40
Заточная шлифовальная головка
Продольный ход суппорта, мм 110
Вертикальный ход суппорта, мм 240
Поперечный ход суппорта, мм 170
Скорости шпинделей
Частота вращения приводной рабочей головки, об/мин 370
Частота вращения шлифовального круга, об/мин 4000 / 6000 / 8000
Мощность двигателей
Мощность электродвигателя приводной рабочей головки, кВт 0,186
Мощность электродвигателя шлифовального круга, кВт 0,373
Система оптического контроля
Диагональ монитора LCD, 15
Кратность фокуса системы телеметрии, раз 28 - 180
Минимальное значение по шкале, мм 0,005
Габаритные размеры
Длина, мм 2100
Ширина, мм 1150
Высота, мм 2050
Вес, кг 1030
