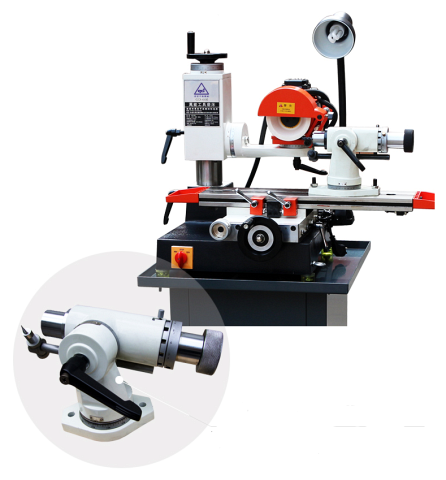

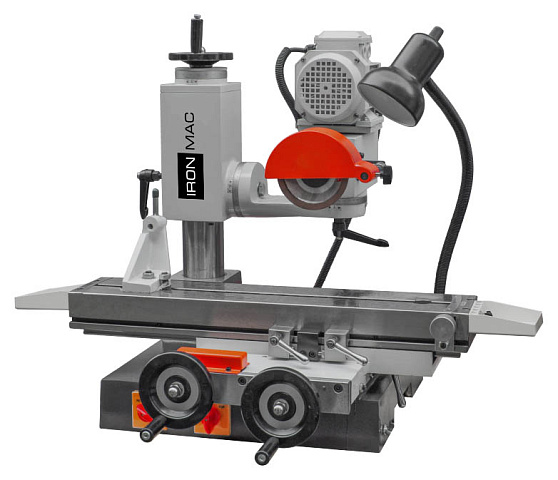

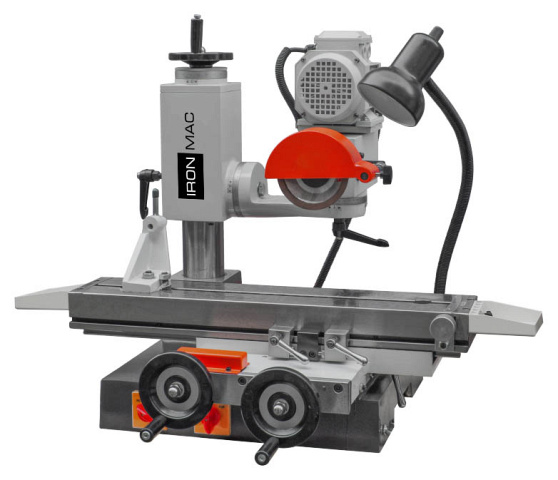

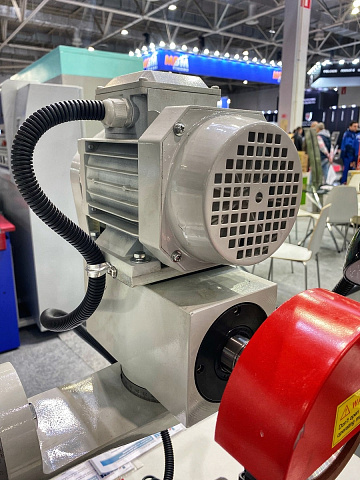

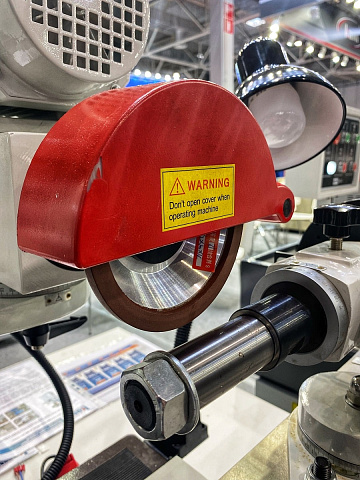

Станок заточной универсальный IRONMAC. Модель M300

Цена по запросу
Связь с ведущим специалистом
face-company

Макс. Ø насадных фрез: 230 мм

Макс. Ø концевых фрез: 25 мм

Макс. Ø сверл: 32 мм

Мощность: 0,55 кВт

Вес: 165 кг

НАЗНАЧЕНИЕ:

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

  • фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
  • токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
  • сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
  • зуборезный инструмент (червячные и модульные фрезы, долбяки);
  • резьбонарезной инструмент (метчики прямые и спиральные).


Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

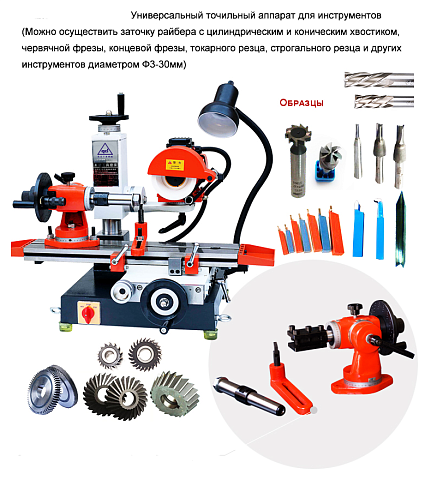

Типы затачиваемого инструмента:

* Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.

* Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

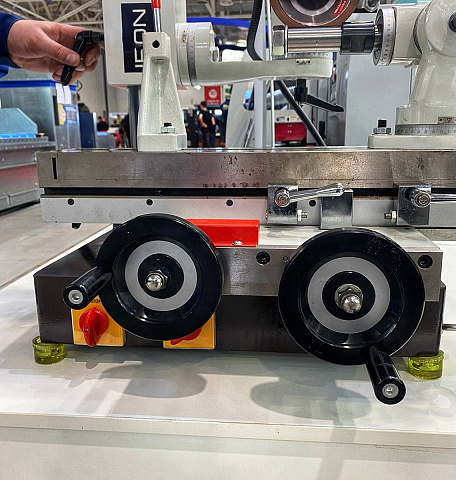

ПЕРЕМЕЩЕНИЕ РАБОЧЕГО СТОЛА (КАРЕТКИ)

Осуществляется за счет маховика:

  • обеспечивается плавность перемещения заточного стола и процесса заточки
  • исключает влияние человеческого фактора
  Ход стола регулируется при помощи подпружиненных упоров
  • это значительно экономит время заточки и увеличивает производительность станка.

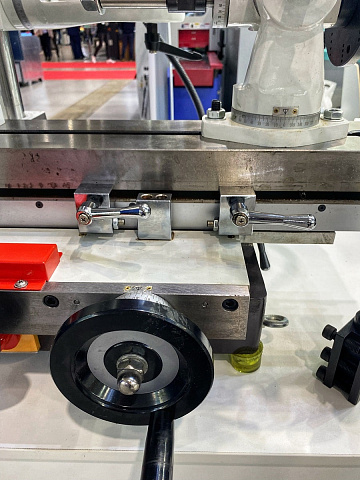

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА (КАРЕТКИ)

Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА

Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

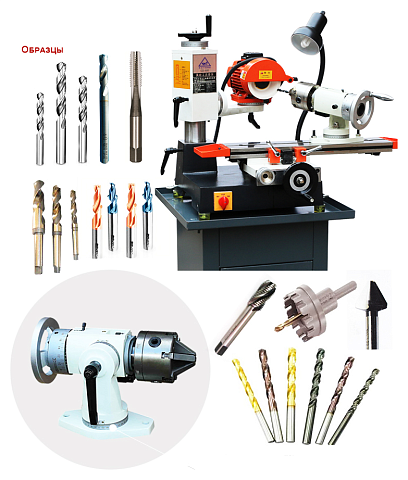

300D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ ДИАМЕТРОМ ОТ 2 ДО 32 ММ

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”)

Устройство 300D позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).

Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

ПЕРЕХОДНИК ПОД КОНУС МОРЗЕ 3

Для сверл и другого инструмента с коническими хвостовиками (поставляется в комплекте с устройством 300D).

ПЕРЕХОДНИКИ ПОД КОНУС МОРЗЕ 1, 2

Для сверл и другого инструмента с коническими хвостовиками (не поставляются в комплекте с устройством 300D).

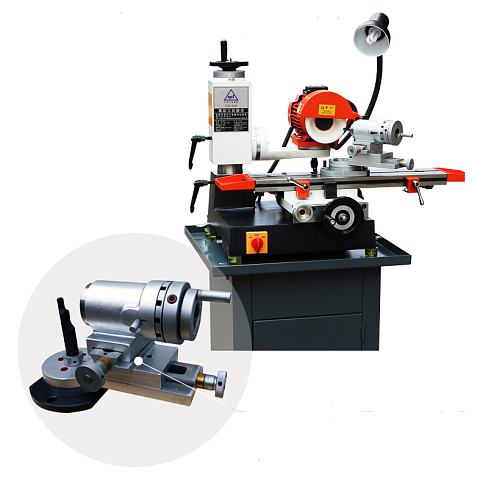

300E УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ

Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.
ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ

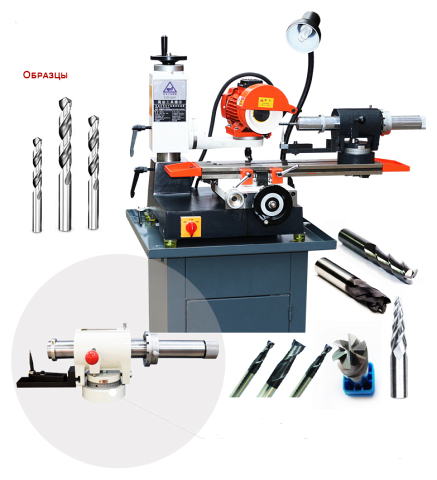

300RC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру.

Затачиваемая фреза зажимается в резьбовой цанге.
ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ
ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ (поставляется в комплекте с устройством 300RC).
НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С)

Для устройства 300RC, 300E – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм). Другие размеры цанг свыше 6 мм по отдельному согласованию.

РЕЗЬБОВАЯ ЦАНГА (ТИП 5С)

Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.

300S УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.
300MС УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ)

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ

Для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

ПОЗИЦИОНИРУЮЩЕЕ УСТРОЙСТВО С ПЛОСКИМ ПОДПРУЖИНЕННЫМ УПОРОМ

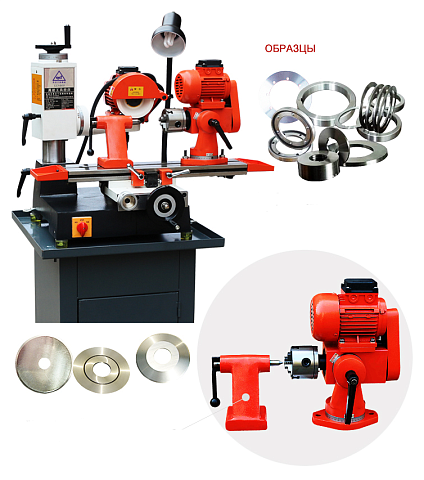

300А УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ

Для круглого наружного и внутреннего шлифования.

Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.

СЪЕМНЫЙ ЦЕНТР ДЛЯ ПЕРЕДНЕЙ БАБКИ

Устанавливается вместо 3-х кулачкового патрона.

Передний центр, устанавливаемый в переднюю бабку позволяет использовать устройство для межцентрового наружного шлифования, что необходимо для шлифования валов, штифтов, колец, втулок и т. п.

УСТРОЙСТВО ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА

Предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля.

Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом.

Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора.

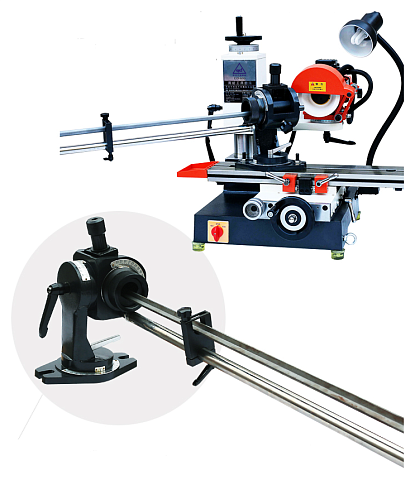

300G УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм.

По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ Ø125 ММ

Применяется для заточки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

АЛМАЗНЫЕ КРУГИ

Применяется для заточки и доводки инструмента из твердого сплава.

Количество кругов указываются при заказе.

ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО

С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ)

Позволяет производить отчет линейных перемещений по осям X и Y.

Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.

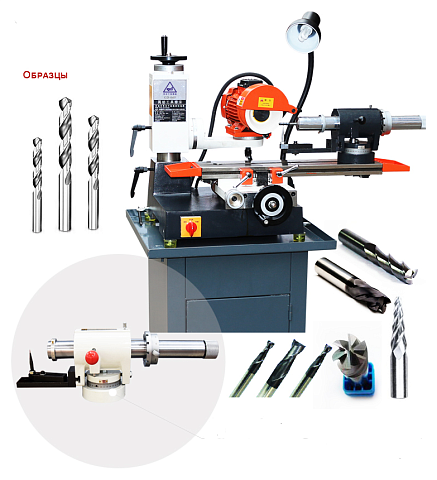

ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА)

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента.

Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

СИСТЕМА ПОДАЧИ СОЖ

Позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

БАК ДЛЯ СОЖ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет производить его чистку от абразивной пыли.

ШТАТИВ НА МАГНИТНОЙ СТОЙКЕ

Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

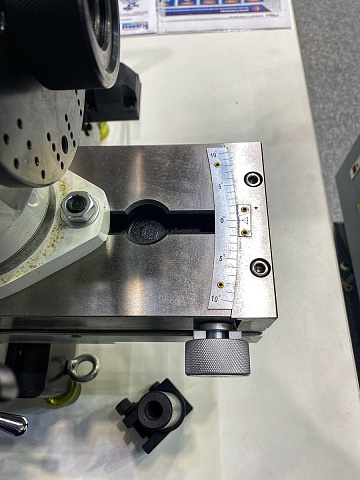

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

Модель M300
Продольное перемещение заточного стола (ось X), мм 300
Поперечное перемещение заточного стола (ось Y), мм 170
Вертикальное перемещение заточного узла (ось Z), мм 140
Поворот заточного узла (ось A), ° 360
Наклон заточного узла, ° 360
Размер рабочего стола, мм 680 x 130
Размеры шлифовального круга, мм 150 x 50 x 32
Частота вращения шлифовального круга, об/мин 3600
Мощность электродвигателя шлиф. круга, кВт 0,55
Габаритные размеры
Длина, мм 750
Ширина, мм 700
Высота, мм 1450
Вес, кг 165
