Макс. Ø затачиваемого инструмента:
32 мм
Макс. Ø концевых фрез: 32 мм
Макс. Ø сверл: 32 мм
Мощность: 0,55 кВт
Вес: 125 кг

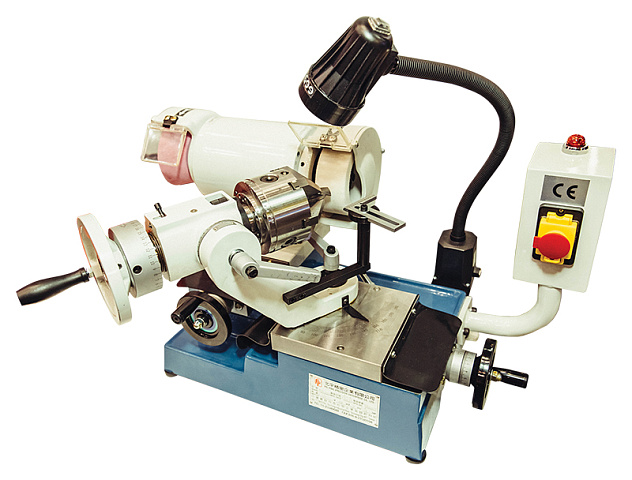

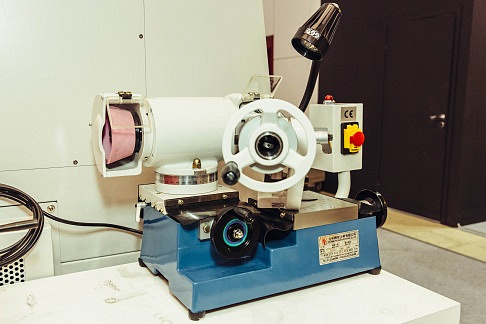

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 32 мм.
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- Фрезерный инструмент (концевые фрезы с плоским торцом);
- Сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, зенкеры, зенковки, цековки);
- Резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.
Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.
Благодаря высокой массе станка не требуется фундамент для его установки.
Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.
Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.
Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).
Устройство позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).
Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством).
.jpg)
Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством).
Осуществляется по градуированной шкале.
Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.
Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.
Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
