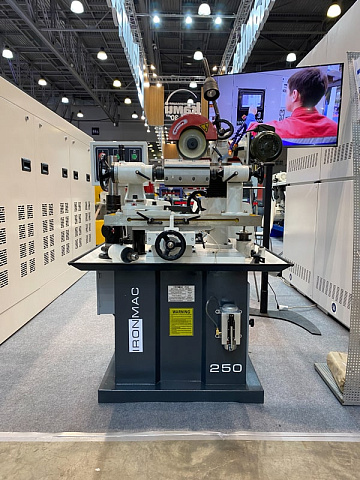

Универсальный заточной станок IRONMAC. Модель 250

От 222 896 р
Подробнее о доставке
1 $ = 73.37 P
Цена рассчитана по курсу ЦБ РФ на 22.01.2021
Связь с ведущим специалистом
face-company

Максимальные размеры фрез (D x d x B): 300 х 50 х 250 мм

Мощность: 0,55 кВт

Вес: 275 кг


НАЗНАЧЕНИЕ:

Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке - насадные фрезы, строгальные головки, дисковые пилы и концевые фрезы (хвостовые фрезы и сверла).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются насадные фрезы, строгальные головки, концевые фрезы.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

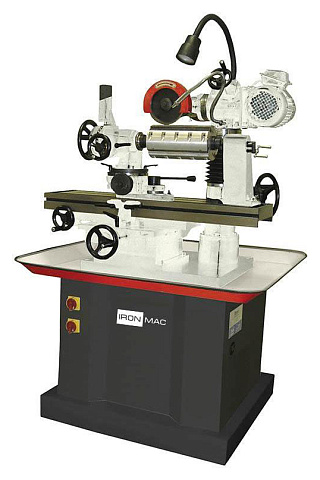

СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента.

 Универсальный заточной станок мод. WTG-250

НАПРАВЛЯЮЩИЕ

Направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и следовательно высокую точность заточки.

 Универсальный заточной станок мод. WTG-250

РАБОЧИЙ ХОД ЗАТОЧКИ

Перемещение рабочего стола осуществляется за счет передачи шестерня-зубчатая рейка, тем самым обеспечивается плавность перемещения заточного стола и процесс заточки.

 Универсальный заточной станок мод. WTG-250

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА

Ограничители хода рабочего стола представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола - это значительно экономит время заточки и увеличивает производительность станка.

Универсальный заточной станок мод. WTG-250

НАСТРОЙКА СЪЕМА

Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,05 мм.

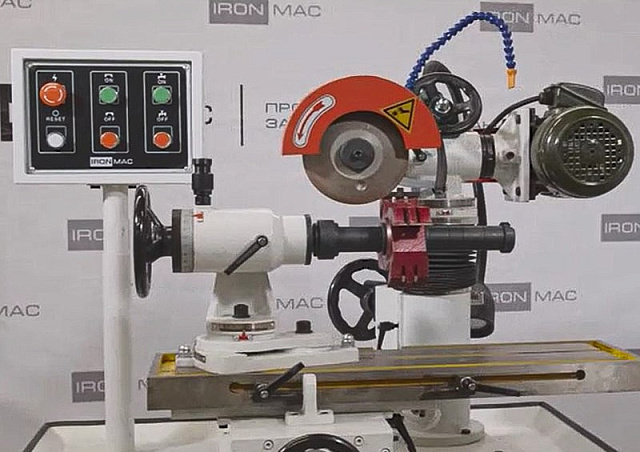

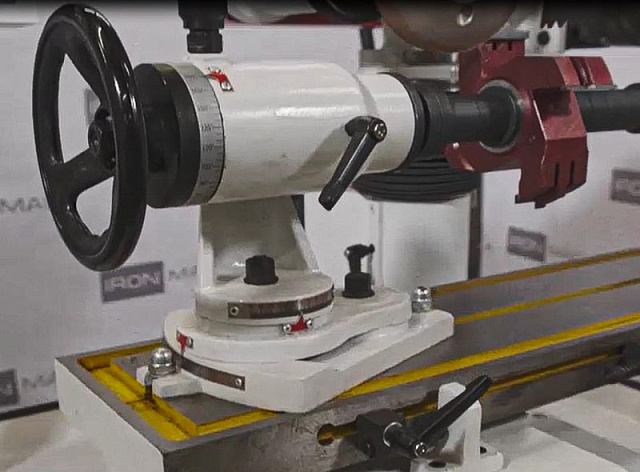

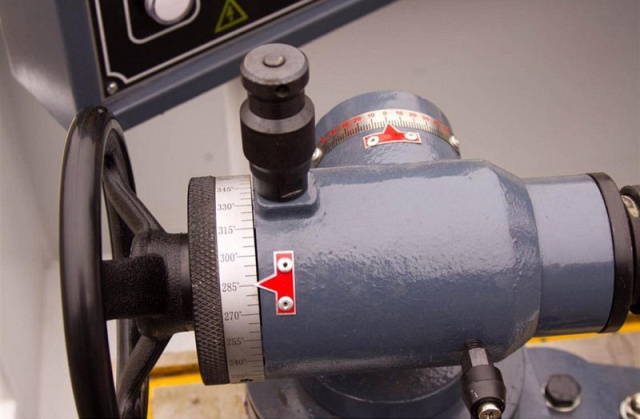

ДЕЛИТЕЛЬНАЯ ГОЛОВКА

Делительная головка оснащена высокоточными насечными лимбами и имеет два типа настройки на угол заточкидискретную (с фиксированным шагом 15°) и бесступенчатую (по шкале на определенный угол). Наклон и поворот заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Оправка для насадных фрез оснащена необходимыми переходными кольцами для всех посадочных диаметров фрез. Задний поддерживающий центр позволяет затачивать тяжелые строгальные головки длиной до 250 мм.

Наклон и поворот заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Универсальный заточной станок мод. WTG-250

НАСТРОЙКА ВЫСОТЫ ЗАТОЧНОГО УЗЛА

Подъем заточного узла осуществляется при мощи маховика за счет передачи винт-гайка, что гарантирует точность настройки станка перед заточкой.

Подвижная часть механизма подъема защищена гофрокожухом, предотвращающим попадание абразивной пыли в смазывающие его части.

Универсальный заточной станок мод. WTG-250

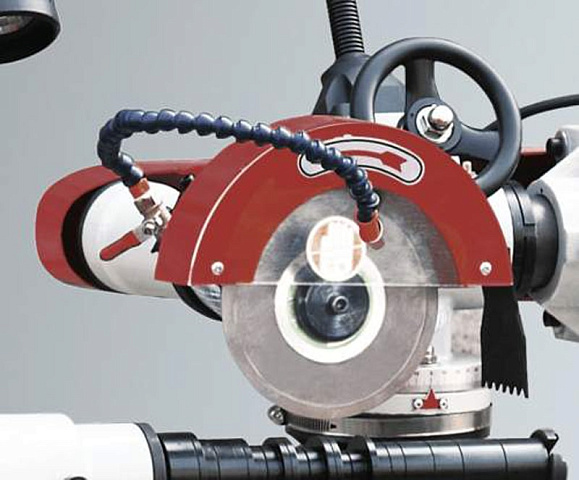

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ

Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перегреванию напайки и увеличивает ресурс круга.

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволя заменять отработанную охлаждающую жидкость.

Универсальный заточной станок мод. WTG-250

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ С ТВЕРДОСПЛАВНЫМИ НАПАЙКАМИ

Приспособление для ручной заточки дисковых пил позволяет затачивать пилы диаметром до 500 мм. Контроль угла заточки, съема, шага и высоты зубьев осуществляется визуально.

Универсальный заточной станок мод. WTG-250

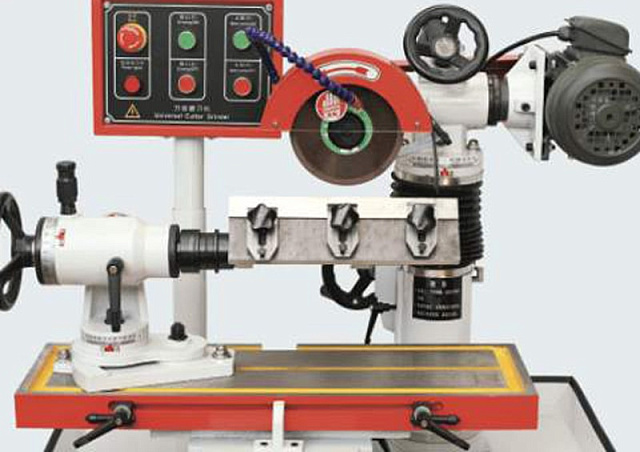

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НОЖЕЙ

Приспособление для заточки ножей представляет плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой до 300 мм.

Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки.

Универсальный заточной станок мод. WTG-250

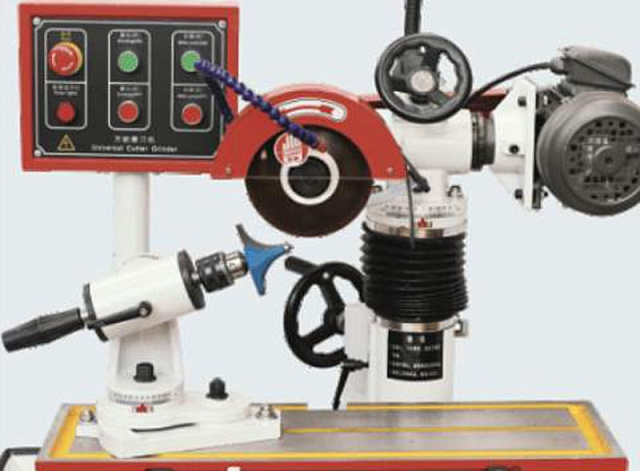

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ

Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном.

Приспособление позволяет затачивать концевые фрезы диаметром 3-13 мм. Контроль угла заточки, съема и высоты зубьев осуществляется визуально.

Универсальный заточной станок мод. WTG-250

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации оборудования.

Универсальный заточной станок мод. WTG-250

ЗАТОЧКА ФРЕЗ ДЛЯ СРАЩИВАНИЯ

Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 180 мм.

Универсальный заточной станок мод. WTG-250

КОНЦЕНТРАТ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (СОЖ)

Поставляется в канистрах емкостью 20 л.

При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.
