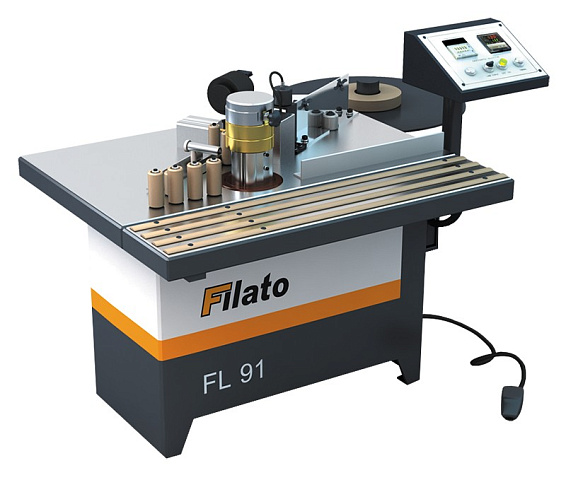

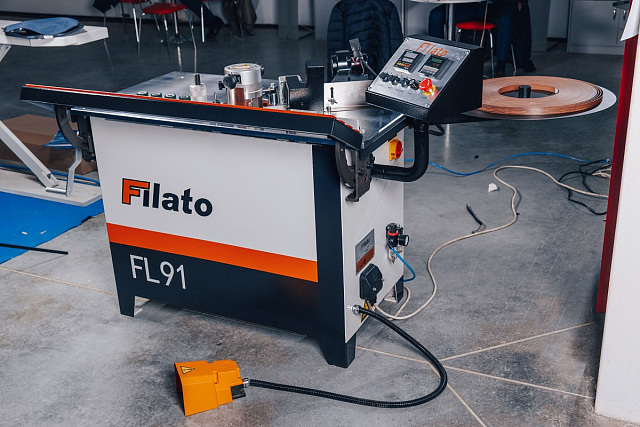

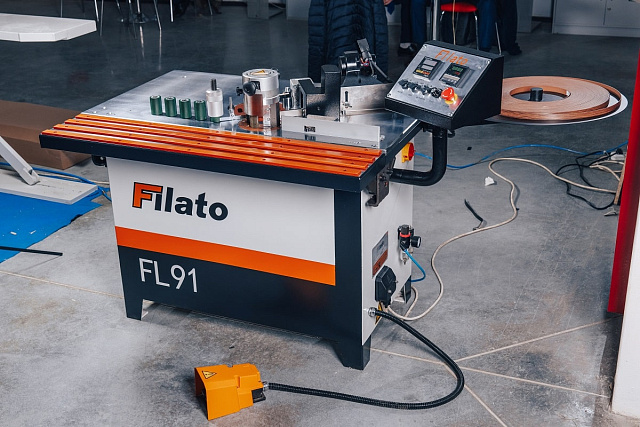

Кромкооблицовочный станок с ручной подачей FILATO. Модель FL-91

Filato
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Толщина кромки: 0,4 - 3 мм

Толщина панели: до 50 мм

Скорость подачи: 0 - 20 м/мин

Вес: 335 кг


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены
Модель FL-91
Толщина кромочного материала, мм 0,4 - 3
Толщина детали, мин/макс, мм 10 - 50
Минимальный радиус кривизны обрабатываемой детали, мм
20
Наклон рабочего стола, ° 0 - 45
Скорость подачи, м/мин 0 - 20
Температура нагрева, °С. 0 - 250
Общая мощность, кВт 1,93
Питающее напряжение, В 220
Давление сжатого воздуха, Bar 6,5
Габаритные размеры:
Длина, мм 1800
Ширина, мм 1120
Высота, мм 1150
Вес, кг 335

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки.

Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:

1 вариант
1. Криволинейная подача 2. Клеевой узел 3. Пресс группа
2 вариант
1. Прямолинейная подача 2. Клеевой узел 3. Пресс группа


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи с плавной регулировкой 0 - 20 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Два клеенаносящих вала;
  • Резервуар для клея под клеенаносящими валами;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 3 x 80 мм;

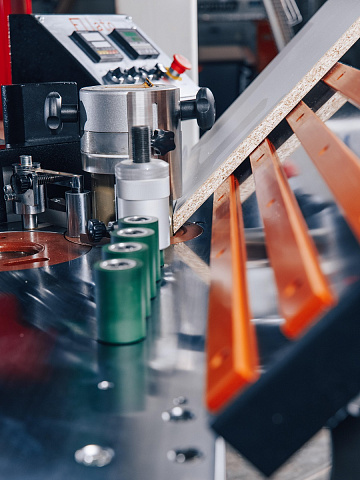

  • Прижимные ролики быстросъемные в количестве 4 шт.;
  • Приводной ролик с плавным изменением скорости подачи;

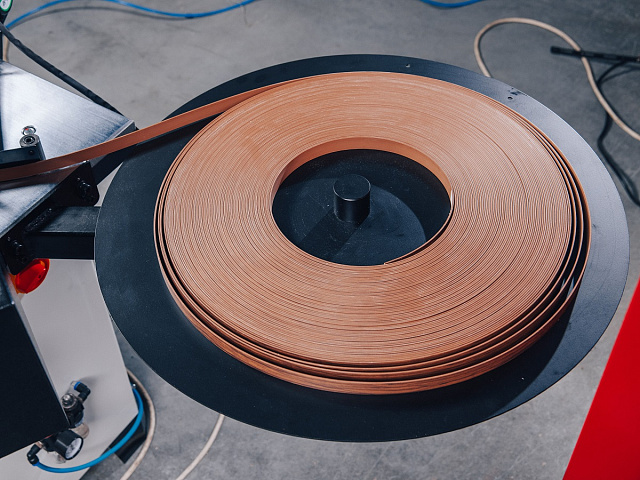

  • Магазин подачи рулонного кромочного материала D600 мм;
  • Счетчик длины кромки;
  • Пульт управления на передней панели станка;
  • Регулятор сжатого воздуха, маслораспылитель;


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

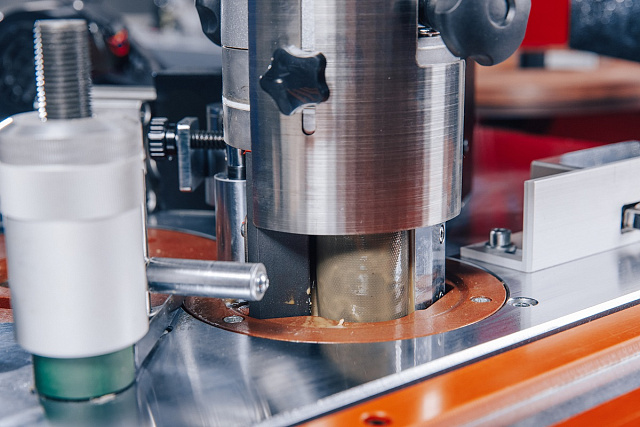

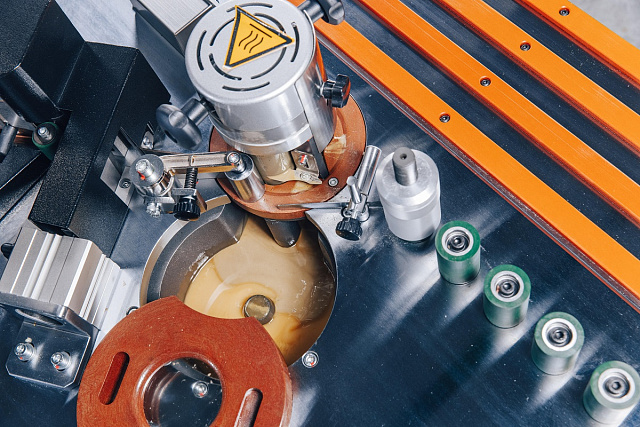

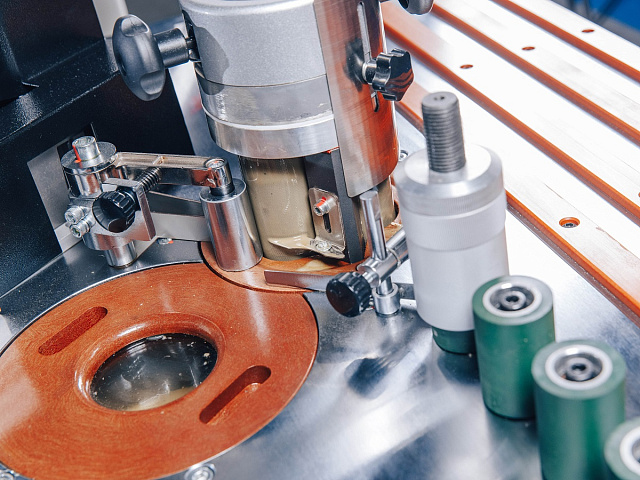

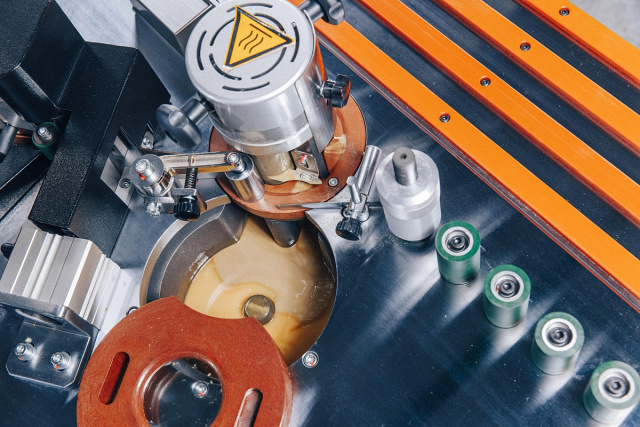

КЛЕЕВОЙ УЗЕЛ

  • Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП.
  • Клеевой бачок 4 л. имеет нижнее расположение относительно клеенаносящих валов. Излишки клея стекают в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка.
  • Время нагрева клея 15 мин.
  • Винтовая точная настройка количества клея на каждом валу обеспечивает аккуратный клеевой шов.
  • Не требуется регулировка на толщину материала.
  • На клеевом валу, который наносит клей на кромку установлена гребенка. Гребенка отжимает кромку от клеенаносящего вала, тем самым предотвращает налипание кромки на вал.

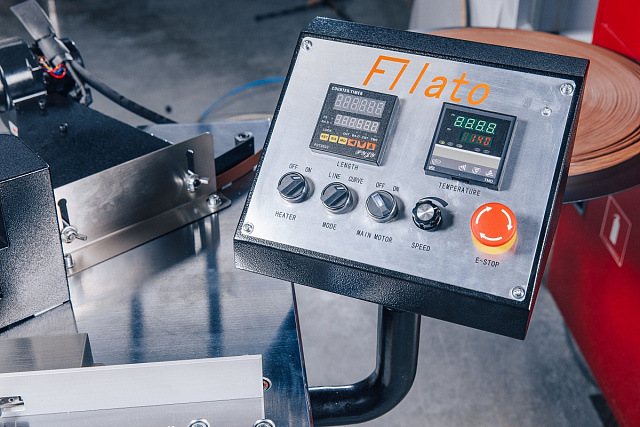

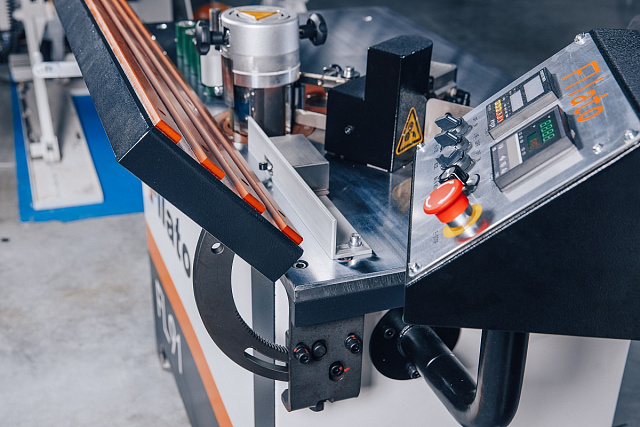

ПУЛЬТ УПРАВЛЕНИЯ

  • Пульт управления находиться на передней панели станка. Осуществляется: включение и выключение станка; установка температуры клея; находится счетчик длины кромки и регулировка скорости подачи.
  • Смена режима обработки с криволинейных деталей на прямолинейные осуществляется с помощью переключателя.

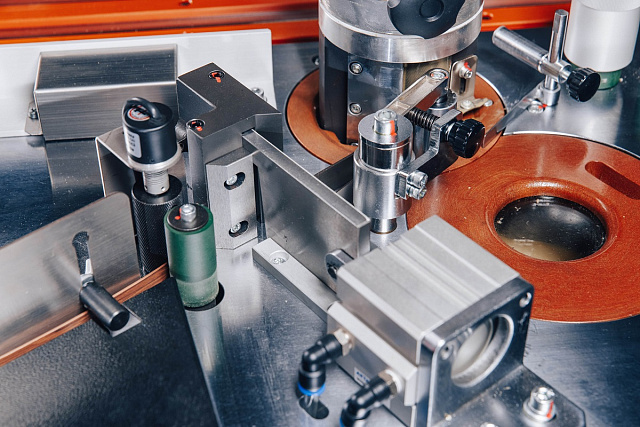

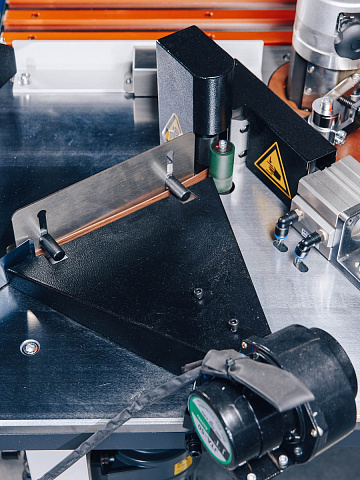

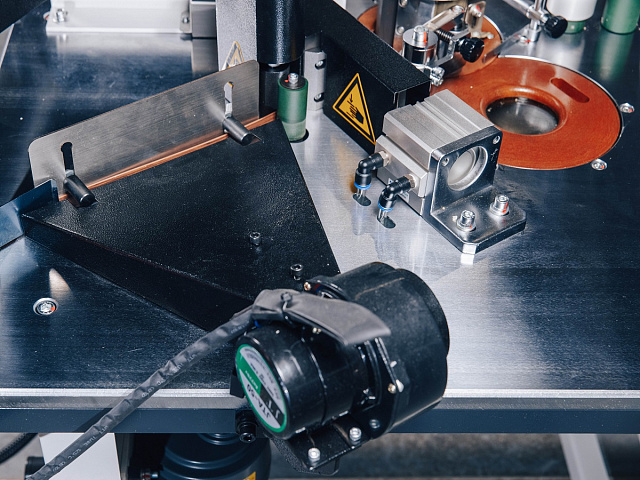

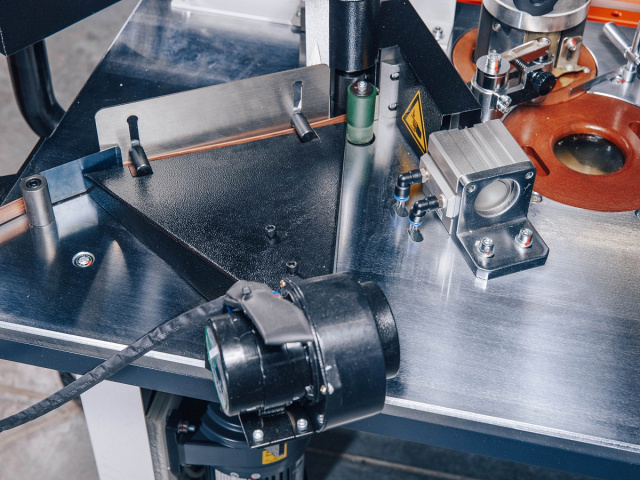

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)

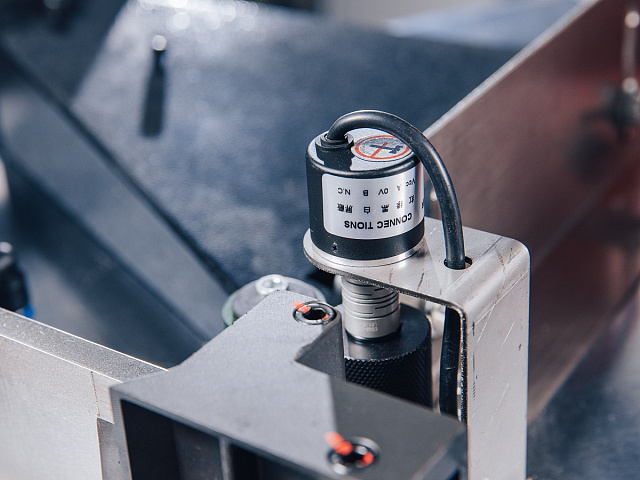

Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.

  • Достигается минимальный припуск с каждой стороны детали.
  • Существенно упрощает работу оператора на станке.

ФЕН ДЛЯ РАЗОГРЕВА КРОМКИ

  • Теплый воздух направлен на кромку. Кромка разогревается, становиться эластичной. Такая кромка хорошо ложится на криволинейные поверхности. Не пружинит и не ломается на изгибах. Исключен эффект белёсости на участках сгиба кромочного материала.
  • В холодное время подогрев кромки исключает отклеивание кромки.

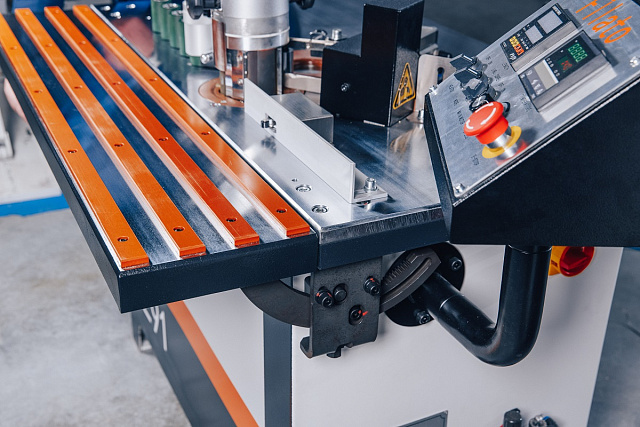

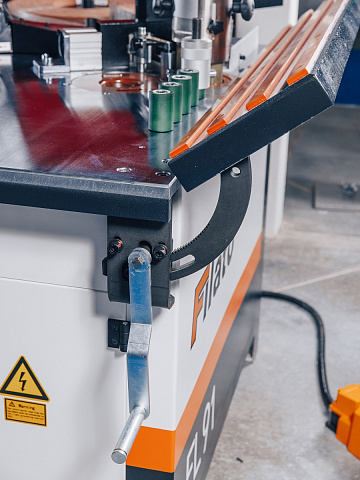

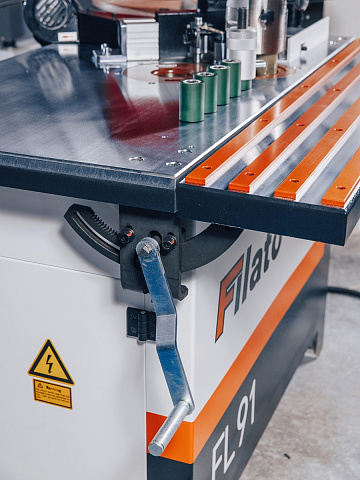

НАКЛОНЯЕМЫЙ СТОЛ

  • Наклоняемый стол 0 - 45° служит для приклеивания кромки на угловые торцы деталей. Такие детали используются при изготовлении мебели, фальшполов и стеновых панелей.

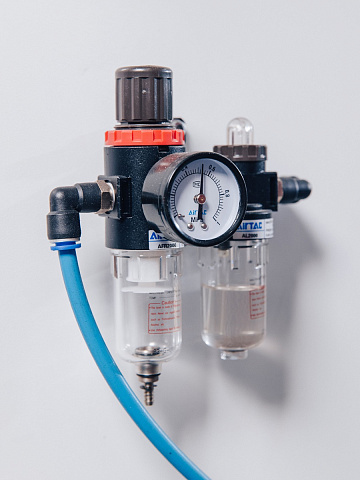

БЛОК ПОДГОТОВКИ ВОЗДУХА

  • Состоит из регулятора сжатого воздуха, маслораспылитель.
  • Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания.

БЛОК ПОДГОТОВКИ ВОЗДУХА

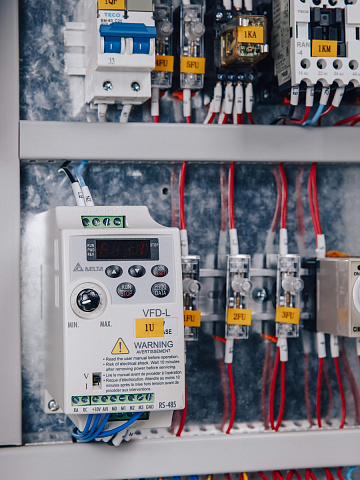

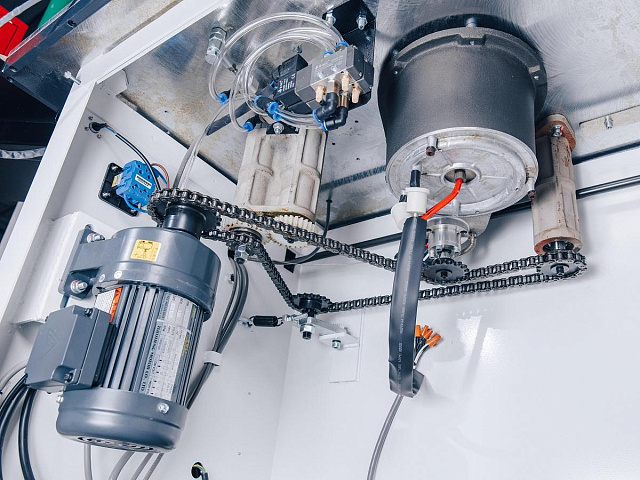

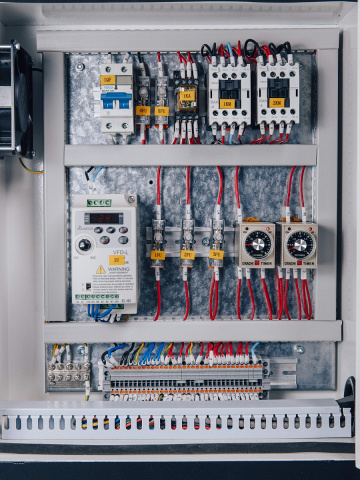

Комплектующие компоненты ведущих мировых производителей:

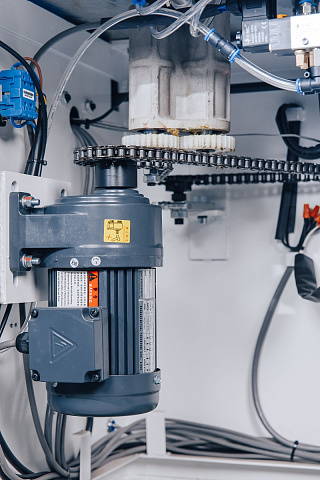

  • Двигатели TECNOMOTOR (Италия);
  • Электронные компоненты Schneider (Германия);
  • Подшипники FAG (Германия);
  • Частотные преобразователи Delta (Тайван);
  • Направляющие HIWIN (Тайвань).



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

КОМПРЕССОР KAISHAN KA-7,5
  • Давление: 8 бар
  • Производительность: 0,67 м³/мин
  • Мощность: 5,5 кВт
  • Объем ресивера: 180 л

КЛЕЙ FOLLMAN 1542
  • Клей расплав FOLLMAN 1542 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.
