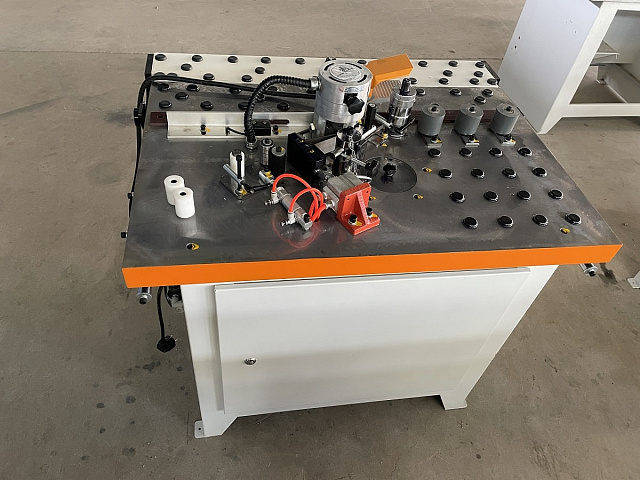

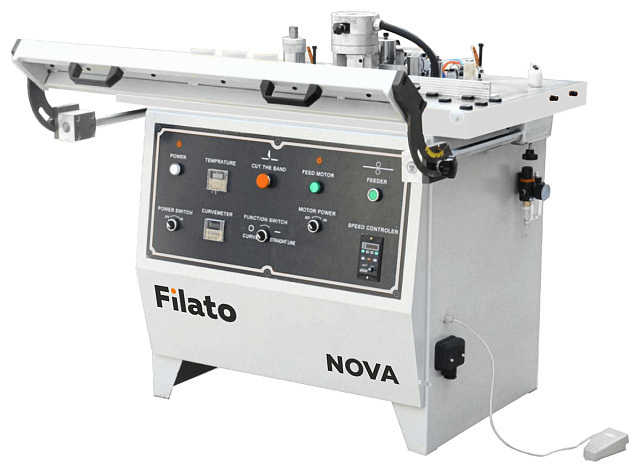

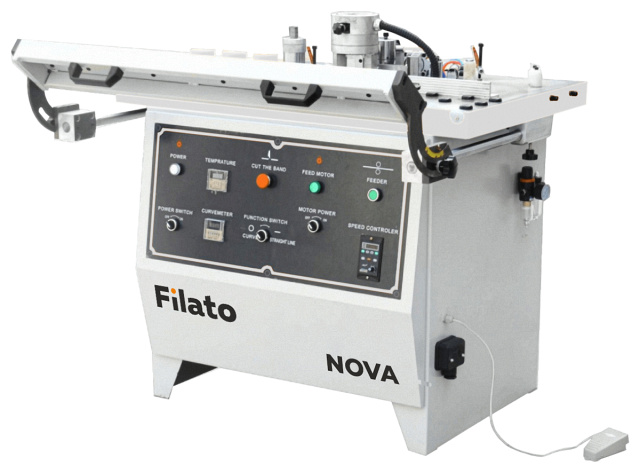

Кромкооблицовочный станок с ручной подачей FILATO. Модель NOVA

Filato
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Толщина кромки: 0,4 - 3 мм

Толщина панели: до 50 мм

Скорость подачи: 1 - 18 м/мин

Вес: 230 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены
Модель NOVA
Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 10 - 50
Скорость подачи, м/мин 1 - 18
Общая мощность, кВт 2
Питающее напряжение (3 фазы), В 220
Давление сжатого воздуха, бар > 4
Габаритные размеры:
Длина, мм 1100
Ширина, мм  750
Высота, мм 1100
Вес, кг 230

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

1 вариант
1. Криволинейная подача 2. Клеевой узел 3. Пресс группа
2 вариант
1. Прямолинейная подача 2. Клеевой узел 3. Пресс группа


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


КЛЕЕВОЙ УЗЕЛ

  • Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку.
  • Идеальный вариант в случае использования рыхлого ДСП.
  • Клеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов.
  • Излишки клея стекают в клеевой бачок.
  • Исключено попадание клея на рабочий стол и агрегаты станка.
  • Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.
  • Не требуется регулировка на толщину материала.

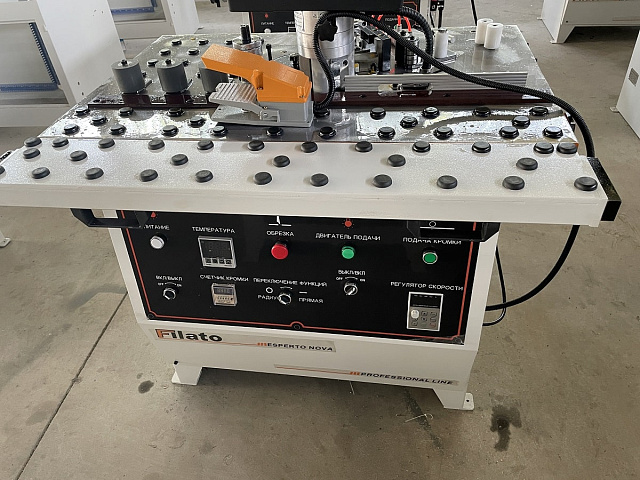

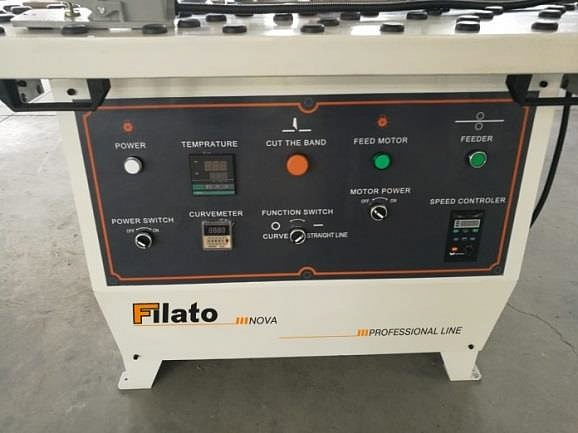

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления находится на передней панели станка, с него осуществляется:

  • включение и выключение станка;
  • установка температуры клея;
  • регулировка скорости подачи.

На пульте управления расположен счетчик длины кромки.


ДОПОЛНИТЕЛЬНЫЙ СТОЛ С НАКЛОНОМ

Станок оснащён дополнительным столом, который создает условия для комфортной работы с крупногабаритными деталями. Стол имеет возможность поворота под 45 градусов, за счет чего станок может приклеивать кромочный материал на заготовки со скошенным торцом.


УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)

  • Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
  • Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке.

РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ

Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблонов под детали, поскольку проставки можно быстро разместить по конфигурации детали и в этом случае свес кромки не будет мешать движению заготовки.

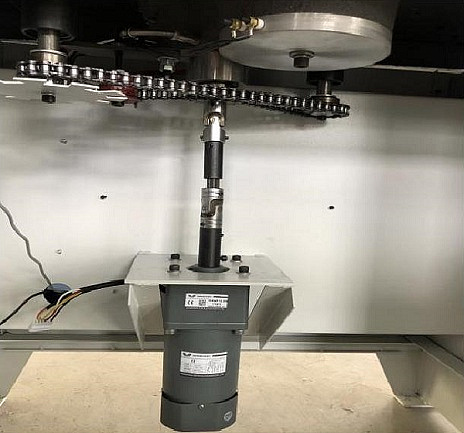

ЦЕПЬ

В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.

ПРИКЛЕИВАНИЕ ВЕДЕТСЯ ПРИ РУЧНОЙ ПОДАЧЕ ЗАГОТОВКИ
ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА В ЗОНУ ПРИКЛЕИВАНИЯ ОСУЩЕСТВЛЯЕТСЯ АВТОМАТИЧЕСКИ ИЗ МАГАЗИНА
СКОРОСТЬ ПОДАЧИ С ПЛАВНОЙ РЕГУЛИРОВКОЙ 1 - 18 М/МИН
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
ДВА КЛЕЕНАНОСЯЩИХ ВАЛА
РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНАНОСЯЩИМИ ВАЛАМИ
РЕГУЛИРОВКА КОЛИЧЕСТВА НАНОСИМОГО КЛЕЯ
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОЛСТОГО КРОМОЧНОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS, С МАКС СЕЧЕНИЕМ 3 X 50 ММ
ПРИЖИМНЫЕ РОЛИКИ 3 ШТ.
ПРИВОДНОЙ РОЛИК С ПЛАВНЫМ ИЗМЕНЕНИЕМ СКОРОСТИ ПОДАЧИ
МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА Ø600 ММ
СЧЕТЧИК ДЛИНЫ КРОМКИ
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ СТАНКА

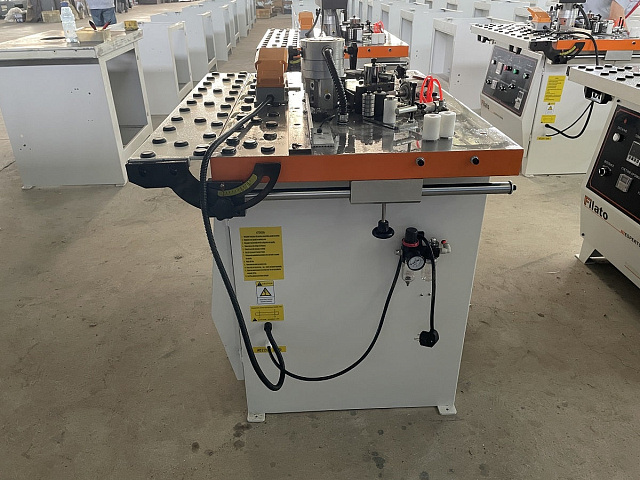

РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

КОМПРЕССОР KAISHAN KA-7,5
  • Давление: 8 бар
  • Производительность: 0,67 м³/мин
  • Мощность: 5,5 кВт
  • Объем ресивера: 180 л

КЛЕЙ FOLLMAN 1542
  • Клей расплав FOLLMAN 1542 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.
