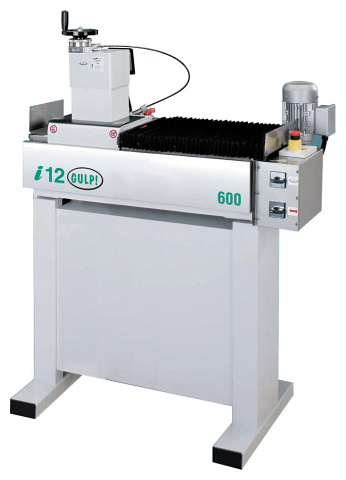

Станки для заточки твердосплавных ножей Ilmetech. Модели i12 600 и i12 1050

Станки для заточки твердосплавных ножей Ilmetech. Модели i12 600 и i12 1050
  • Производитель: Ilmetech

    Страна: Италия

  • Макс. длина ножей: 600, 1050 мм

    Мощность: 2,2 кВт

    Вес: 230, 300 кг


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель
i12 600 i12 1050
Максимальная длина обработки, мм 600 1050
Максимальная ширина обработки, мм 90 90
Вертикальный ход шлифовального круга, мм 30 30
Минимальный съем материала ножа за один проход, мм 0,005 0,005
Максимальный съем материала ножа за один проход, мм 0,05 0,05
Ø шлифовального круга, мм 125 - 150 125 - 150
Скорость резания заточного круга, м/сек 18,4 18,4
Мощность электродвигателя шлифовального круга, кВт 2,2 2,2
Мощность привода насосной станции, кВт 0,48 0,48
Габаритные размеры:
Длина, мм 1200 1700
Ширина, мм 800 800
Высота, мм 1200 1200
Вес, кг 230 300

НАЗНАЧЕНИЕ:

Станок предназначен для заточки профильных и плоских ножей из твердого сплава HM (твердосплавных пластин) по плоскости.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для производств, которые используют ножи длиной от 10 до 600 (1050) мм:

  • деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
  • металлообработка (производства по обработке черных и легированных сталей, легкосплавных и композитных материалов и т.п.);
  • сервисные центры по заточке дереворежущего инструмента.

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech


НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Ванна станка выполнена из нержавеющей стали.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

СПЕЦИАЛЬНАЯ МАГНИТНАЯ ПЛИТА

Выполнена из высококачественной стали и оснащена ниодимовыми цилиндрами, что позволяет фиксировать профильные и плоские ножи из твердого сплава (HM).

Съемные латунные планки, установленные на магнитной плите, позволяют с высокой точностью выставлять все затачиваемые ножи в одну линию.

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и цепной передачи.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

МЕХАНИЗМ РЕГУЛИРОВКИ ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА

Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла.

Минимальная величина съема:

  • 0,005 мм – при механической регулировке – стандарт;
  • 0,0025 мм – при помощи шагового двигателя – опция.
Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

ЗАМЕНА ЗАТОЧНОГО КРУГА

Является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма.

Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут.

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

БАК ДЛЯ СОЖ

Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станок для заточки твердосплавных ножей мод. i 12 600,1050 Ilmetech

СПЕЦИАЛЬНАЯ МЕХАНИЧЕСКАЯ ПЛИТА

Позволяет за счет своей конструкции фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.).

Плита на станке устанавливается вместо магнитной плиты.

Станок для заточки твердосплавных ножей мод. мод. i 12 600,1050 Ilmetech

ПЛИТА ДЛЯ НОЖЕЙ ТИПА TERSA, CENTROLOCK, VARIPLAN И Т. Д.

За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей.

Плита на станке устанавливается вместо магнитной плиты и может быть как односторонней, так и 2-х сторонней, либо для заточки сразу 4-х ножей одного вида, либо 2 вида по 4 ножа или 4 вида по 2 ножа (указывается при заказе).
