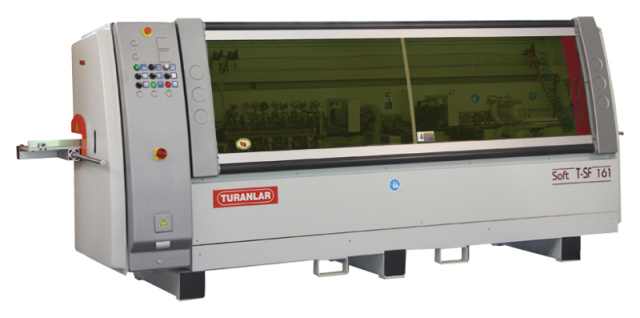

Станок для софтформинга Turanlar. Модель T-SF 161

Станок для софтформинга Turanlar. Модель T-SF 161
  • Производитель: Turanlar

  • Толщина заготовки: 60 мм

    Скорость подачи: 2 - 11 м/мин

    Общая мощность: 7,41 кВт

    Вес: 1600 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для облицовывания кромок заранее профилированных плитных материалов различными кромочными рулонными пленками методом софтформинг, чистового снятия свесов и полировки.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах для среднего и крупносерийного производства офисной и кухонной мебели, мебельных фасадов и столешниц.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:

Станок для софтформинга T-SF 161, Схема обработки станка для софтформинга


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для софтформинга T-SF 161, Подача заготовки в станок для софтформинга

ПОДАЧА ЗАГОТОВКИ

Подача заготовки осуществляется цепью с обрезиненными башмаками, которые перемещаются по двум направляющим, обеспечивая точное перемещение заготовки относительно обрабатывающих узлов. Привод подачи осуществляется с помощью мотор-редуктора. Скорость подачи транспортера регулируется бесступенчато инвертором с пульта управления в зависимости от материала обрабатываемых заготовок и кромочного материала

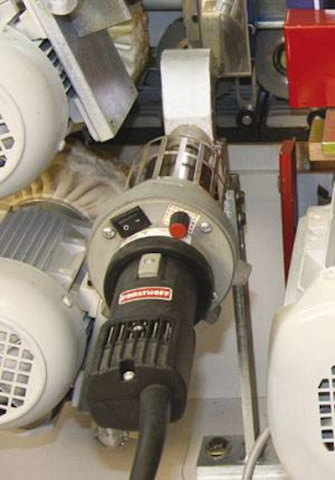

Станок для софтформинга T-SF 161, Нагрев кромочного материала в станке для софтформинга

НАГРЕВ

Обеспечивается предварительный нагрев двумя фенами. При помощи горячего воздуха, кромочного материала с нанесенным на него слоем сухого клея для вторичной активации его с целью придания клеющих свойств и получения высококачественного приклеивания. Возможна настройка температуры нагреваемого воздуха рукояткой на фланце фена.

Станок для софтформинга T-SF 161, Отрезка кромочного материала

ГИЛЬОТИНА

Отрезка кромочного материала осуществляется после окончания прохода заготовки через лентопротяжный стол по команде от конечного выключателя с помощью гильотинных ножниц. Перемещение ножа обеспечивается пневмоцилиндром.

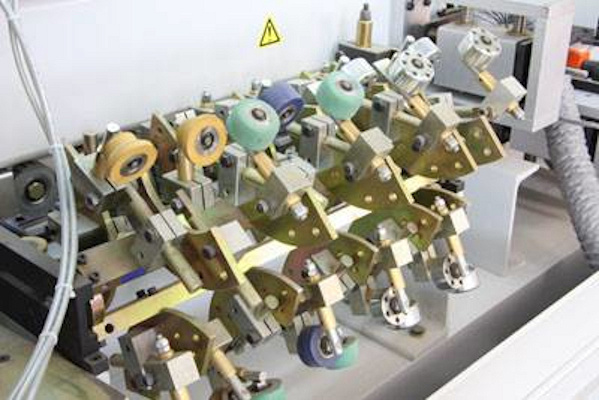

Станок для софтформинга T-SF 161, Узел прикатывания кромочного материала

УЗЕЛ ПРИКАТЫВАНИЯ КРОМОЧНОГО МАТЕРИАЛА

Боковые регулируемые ролики из износостойкого материала осуществляют сгибание под соответствующим углом и радиусом кромочного материала, а также его надежное прикатывание (обжим) по заданному радиусу, обеспечивая высокое качество приклеивания методом софтформинг. Прижимные ролики подпружинены, а усилие прижима может регулироваться. Три профиля роликов входят в базовую комплектацию.

Станок для софтформинга T-SF 161, Фрезерный узел станка для софтформинга

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный суппорт обеспечивает возможность перемещения шпинделя в вертикальной и горизонтальной плоскости по цилиндрическим направляющим с помощью винтовых пар для точной настройки копиров и фрезы. Поджим нижнего и верхнего копиров осуществляется пружинами.

В качестве опор вала шпинделя применены высокоточные подшипники, обеспечивающие нормальную и долговечную работу узла при высокой частоте вращения вала (11 000 об/мин). Обеспечивается высокое качество отрезки свеса облицовочного материала.

Станок для софтформинга T-SF 161, Верхний и нижний циклевочные ножи

ВЕРХНИЙ И НИЖНИЙ ЦИКЛЕВОЧНЫЕ НОЖИ

Предназначены для удаления излишков кромочного материала, приклеенного по нижнему и (или) верхнему краям заготовок. Управление циклевкой кромочного материала осуществляется с помощью механических копиров, имеющих возможность регулировки. Обеспечивается высокое качество обработки кромок.

Станок для софтформинга T-SF 161, Полировальный узел станка для софтформинга

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

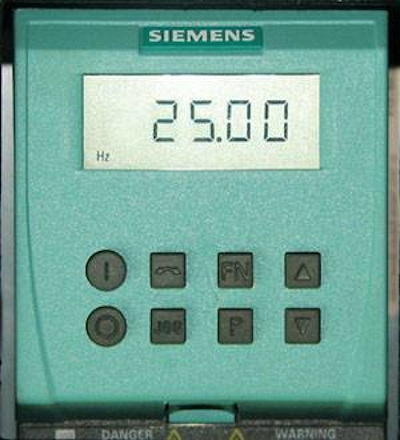

Станок для софтформинга T-SF 161, Комплектующие к станку для софтформинга

КОМПЛЕКТУЮЩИЕ

Комплектующие изделия ведущих фирм (SIMENS, OMRON и т.д.) обеспечивают надежную, безотказную и долговечную работу электрической части, а также всего станка в целом. Электрошкаф и пульт управления


Модель T-SF 161
Толщина кромочного материала, мм 0,4 - 1,0
Толщина обрабатываемой заготовки, мм 60
Скорость подачи, м/мин 2 - 11
Потребляемое напряжение, В 380
Общая потребляемая мощность, кВт 7,41
Объем потребляемого сжатого воздуха, л/мин 5
Частота вращения фрезерных электродвигателей, об/мин 2 х 0,37 кВт 12 000 об/мин
Мощность фенов, кВт 2 х 2,6
Габаритные размеры:
Длина, мм 4000
Ширина, мм 920
Высота, мм 1600
Вес, кг 1600
