Шлифовальный станок для профилирования погонажных изделий EcoWood W5

Шлифовальные узлы с гибкими настройками и возможностью наклона ±90°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется):

Шлифовальная лента + мягкий ролик: применяется для шлифования плоских кромок или поверхностей. Для профилированных или радиусных поверхностей поролоновый ролик может быть спрофилирован.

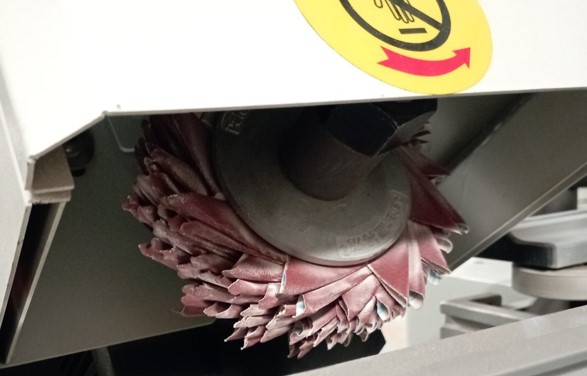

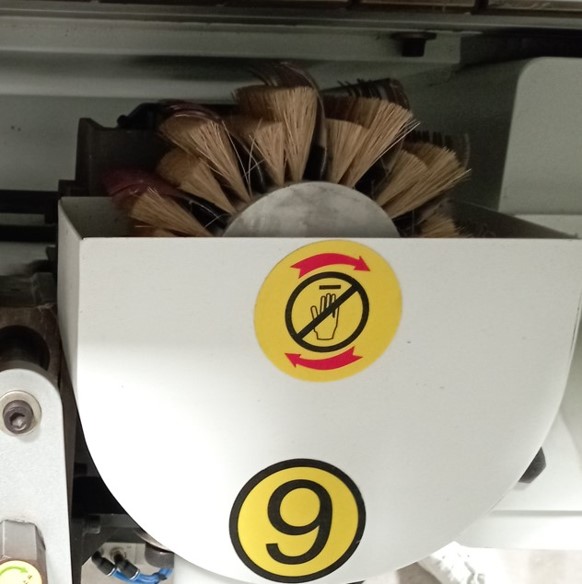

Лепестковые щетки: применяются для шлифования профилированных и радиусных кромок.

Шлифовальные диски «звездочка»: применяются для шлифования углублений и канавок на профиле для достижения наилучшего результата.

Скотч-брайт, в т.ч. профилированный: для достижения идеального результата по сложным профилям может применяться валик скотч-брайт с фрезеровкой контрпрофиля.

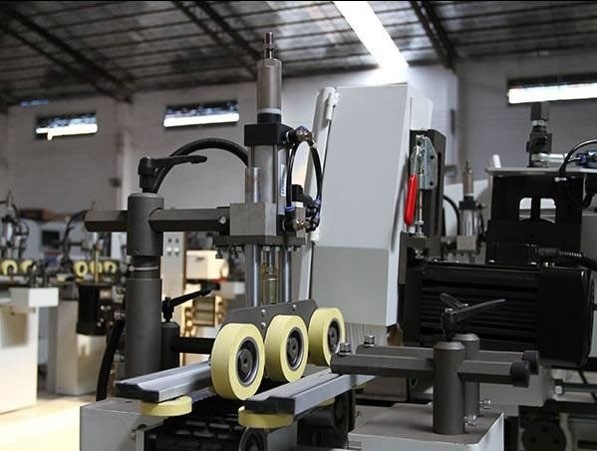

Система подачи и фиксации заготовок с 4-х сторон обеспечивает надежную и плавную подачу, исключая возможность смещения или проскальзывания. Верхние прижимные ролики для более надежной фиксации заготовки оснащены пневмоцилиндром. Наличие обрезиненных роликов позволяет обрабатывать деликатные поверхности деталей, например, лакированные и окрашенные заготовки.

Станок оснащен 4 конвейерами и двигателями подачи, каждый мощностью 0,55 кВт.

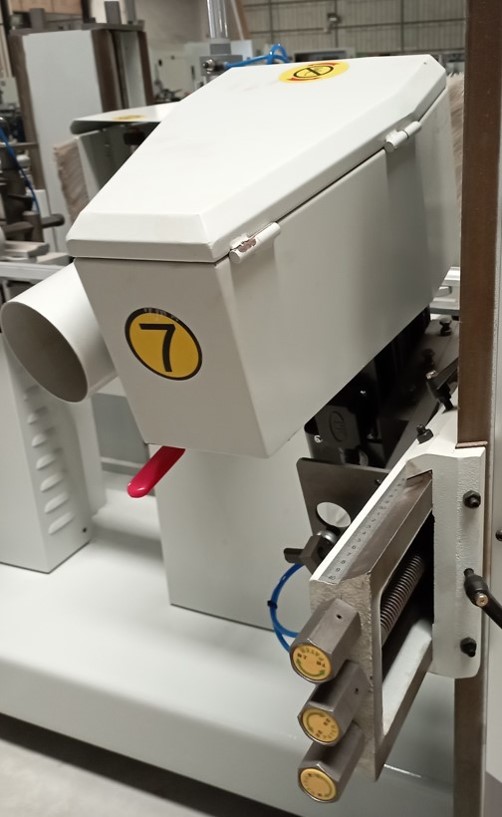

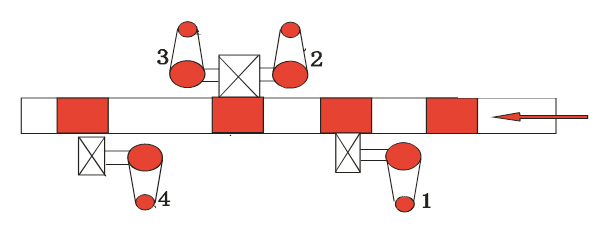

Все шлифовальные узлы с гибкими настройками и возможностью наклона ±90°. Позволяют настроить станок под качественную шлифовку сложных профилей.

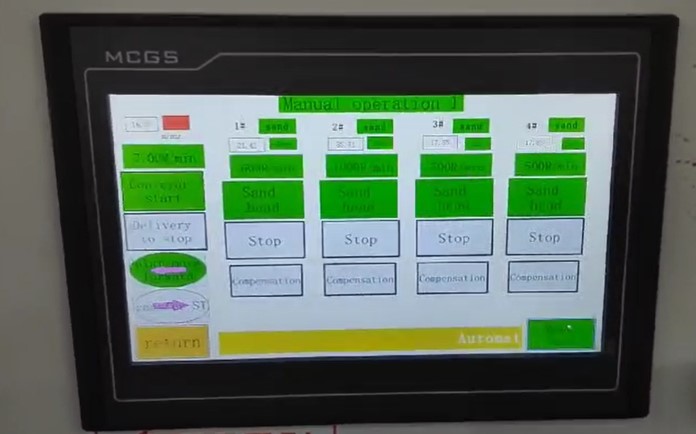

Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки:

• Включение/выключение узлов;
• Скорость подачи заготовки;
• Скорость вращения узлов;
• Включение/выключение компенсации износа и др.

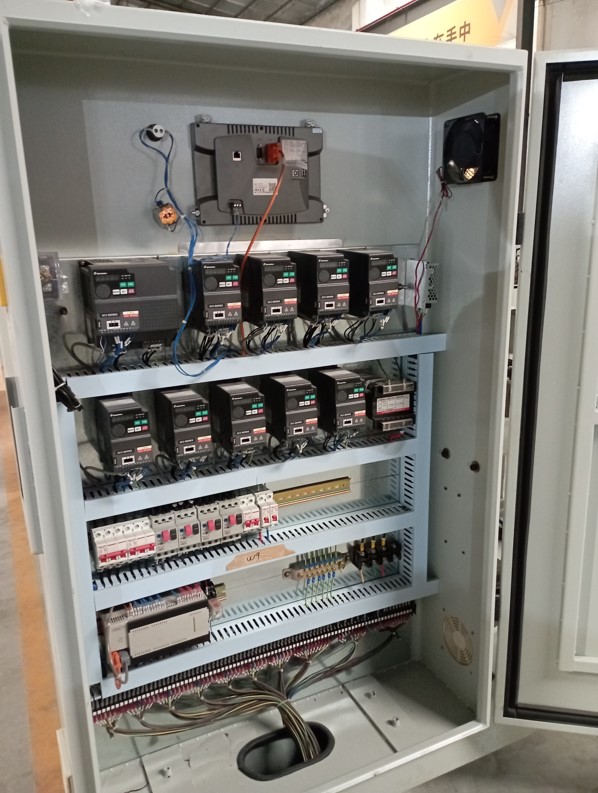

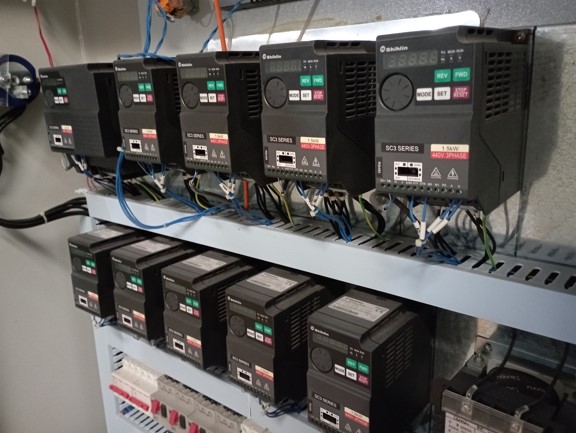

PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей.

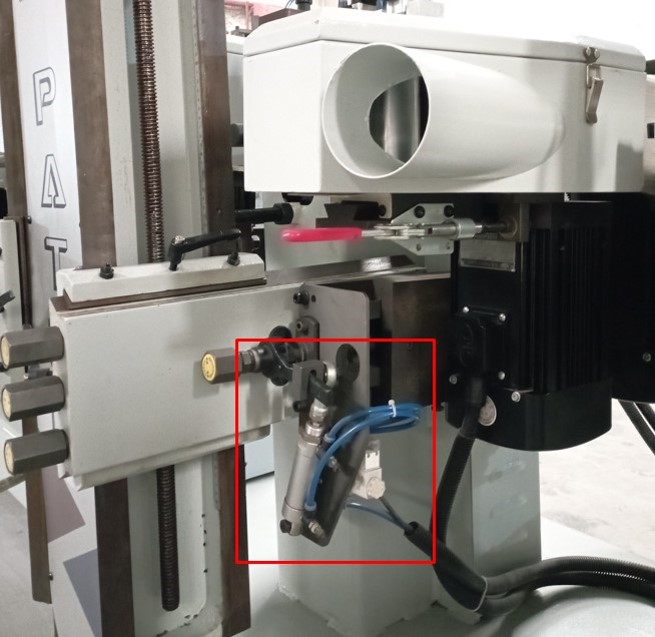

На станке предусмотрена автоматическая компенсация износа шлифовальных кругов (скотч-брайт). По мере износа круга через заданные промежутки времени станок автоматически смещает круг к заготовке. Шаг смещения 0,04 мм. Благодаря данной системе обеспечивается стабильное качество шлифования на всем протяжении срока эксплуатации шлифовального круга.

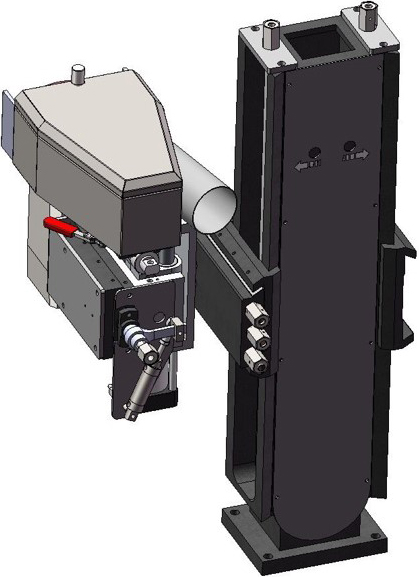

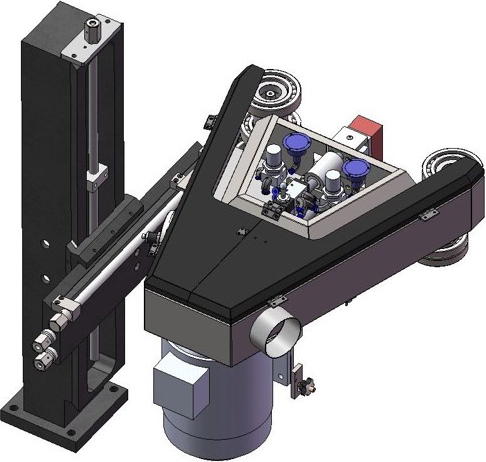

Предусмотрена возможность установки ленточного узла S вместо стандартного универсального (опция).

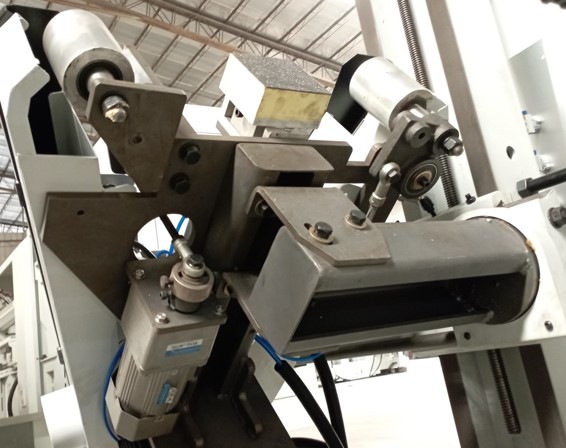

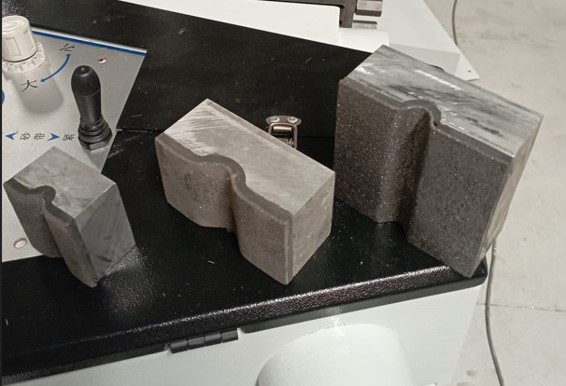

Шлифовальный узел с пневматическим утюжком S служит для шлифования плоских поверхностей и устранения дефектов механической обработки (волна, ступенька). Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла.

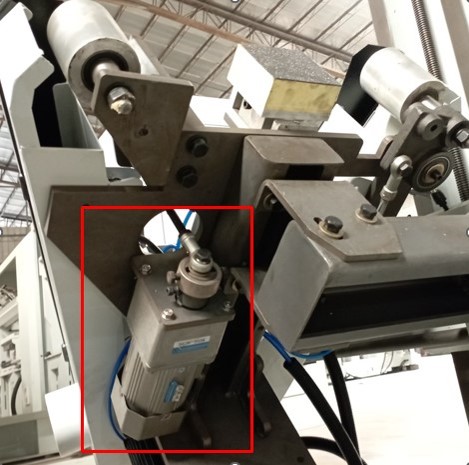

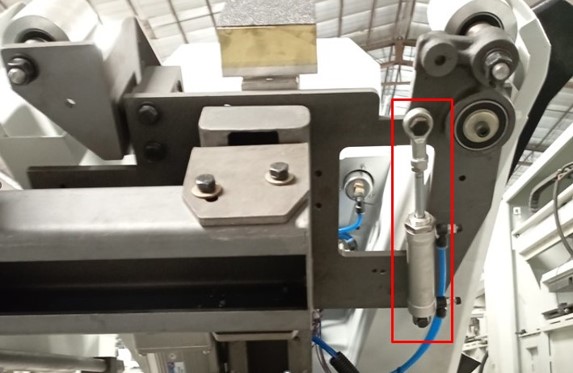

Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором в диапазоне от 5 до 25 м/мин. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы.

• Макс. ширина шлифования: 80 мм (опция 130 мм);
• Длина шлифовальной ленты: 1980 мм;
• Узел имеет возможность наклона: ± 90°.

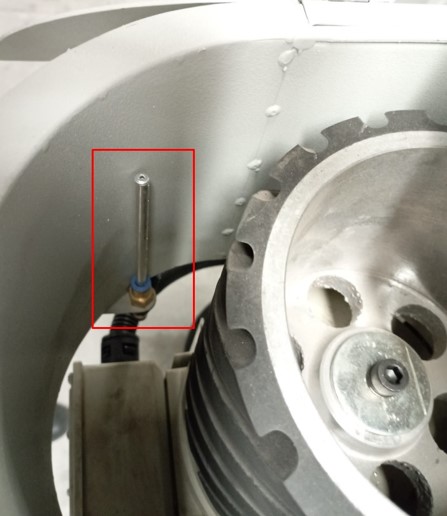

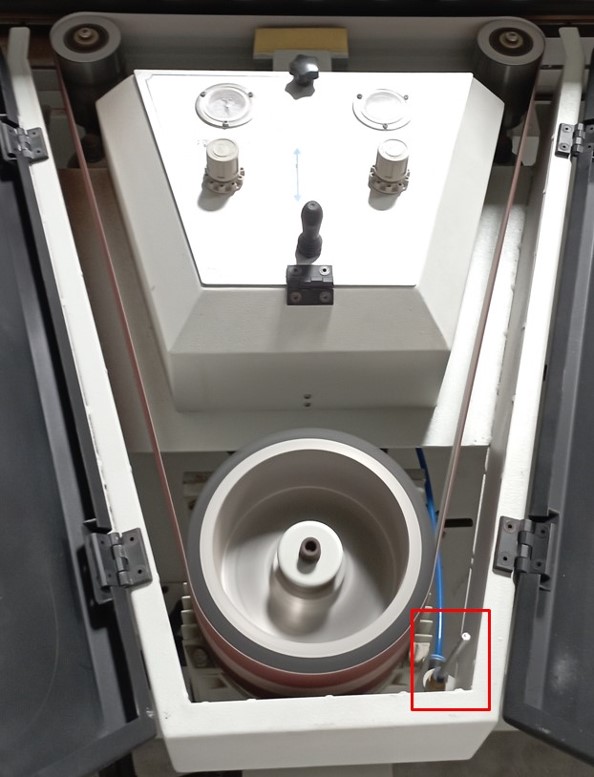

Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка.

Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке.

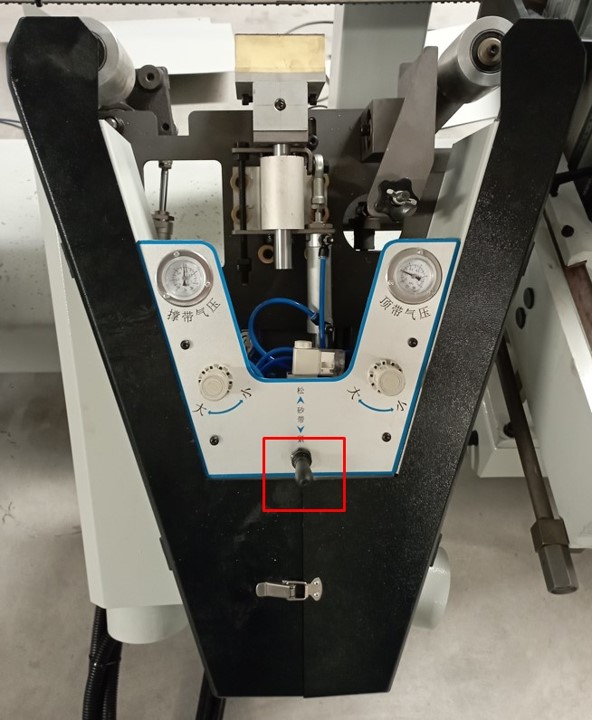

Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка.

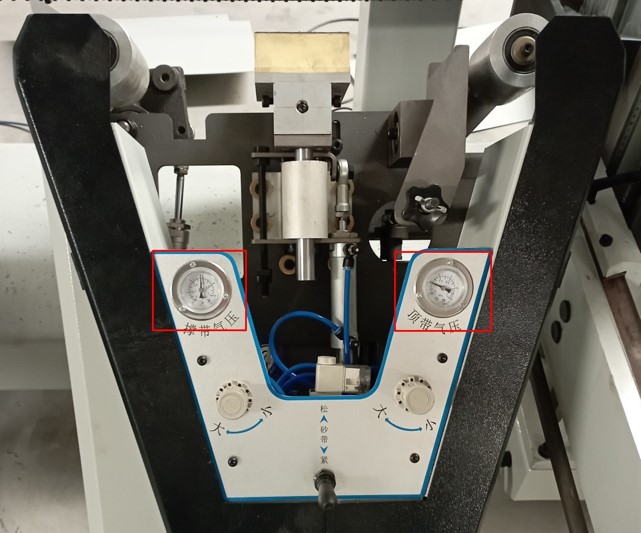

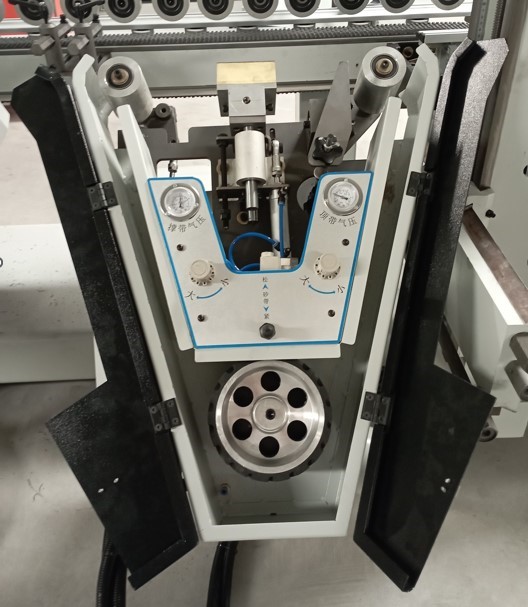

Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов: МДФ, грунт, шпон, массив, ЛКМ и др.
