Станок для раскроя камня DENVER Tecnika

Поделиться
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая

Количество осей: 5 шт.

Макс. Ø диска: 625 мм

Мощность шпинделя: 13 кВт

Преимущества
  • Резка концевыми фрезами
  • Фрезеровка кромки профильными фрезами
  • Сверление в 4-х углах в едином цикле вырезки с диском
  • Единичное сверление в любом месте
  • 2D/3D черчение
  • Фотографирование слябов
  • Вакуумная система переноски изделий
  • Профилирование диском в горизонтальной, вертикальной поверхностях с изменяемым углом
  • Режим «Плиткореза»
  • Автоматическая раскладка заготовок с целью снижения отходов производства
  • Прямолинейный и криволинейный раскрой диском
  • Одиночные резы в ручном режиме
  • Комплексные резы по программе
  • Производство скульптур, капителей
  • Визуализация обработки

НАЗНАЧЕНИЕ:

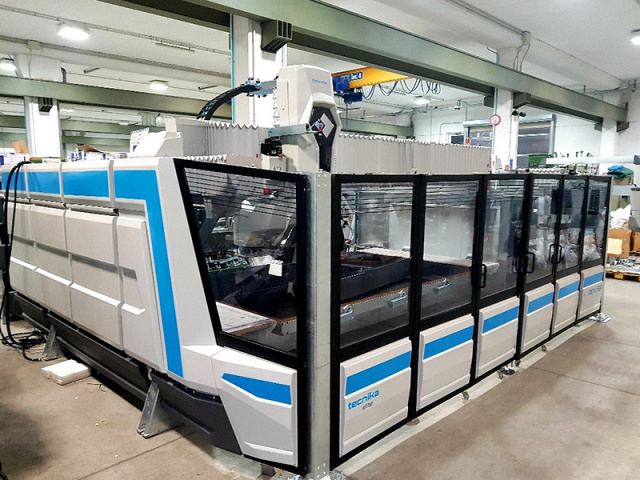

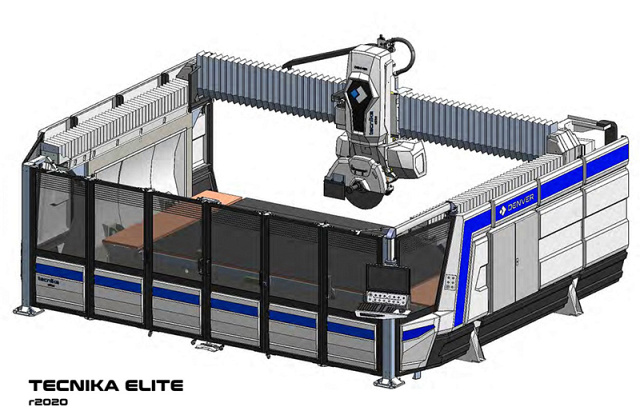

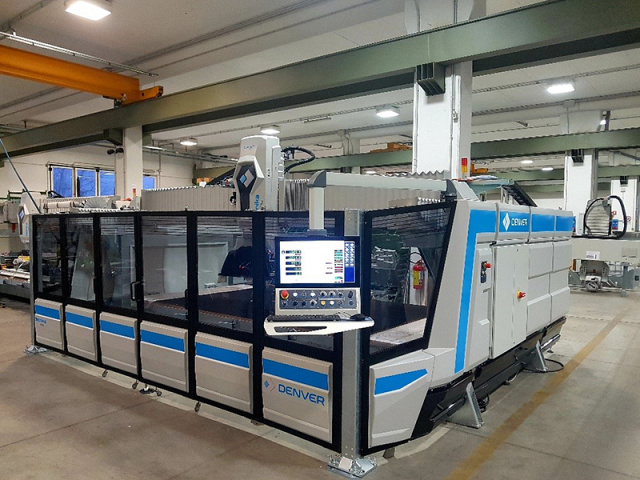

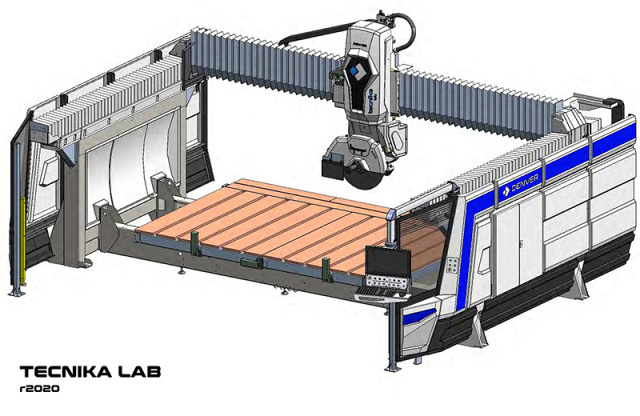

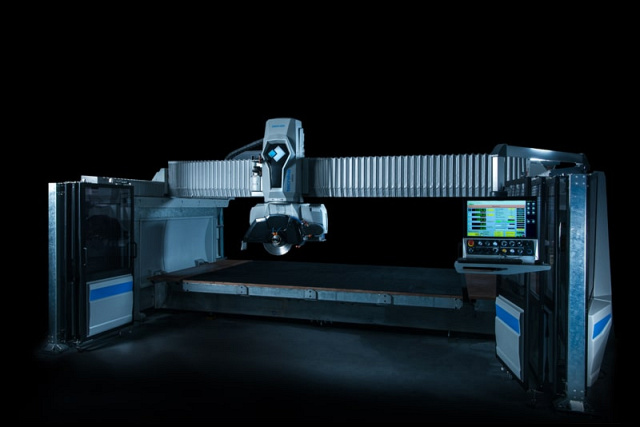

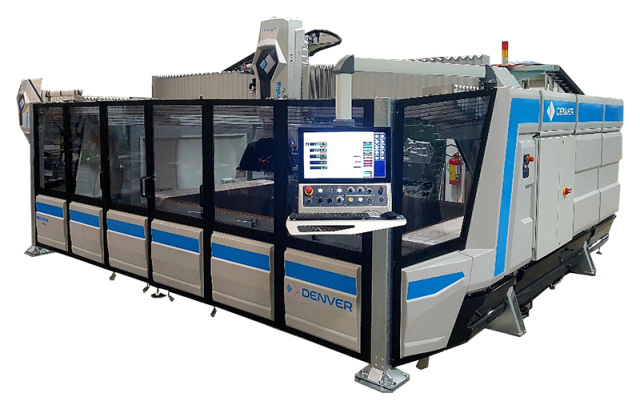

TECNIKA - это новый 5-осевой обрабатывающий центр, специально разработанный для обработки как натурального так и искусственного камня, керамики и ультратонких материалов, полностью отвечающий самым высоким требованиям по скорости, точности и программному интерфейсу. Всё это необходимо для решения современных задач связанных с эффективной резкой плит, включая обрезку, снятие напряжения, разнонаправленные и криволинейные резы, а также внутренние вырезы.

TECNIKA приходит с современной технологией для того чтобы помочь компаниям справиться с новыми характеристиками материалов, предлагая специфический пакет «железо + программное обеспечение».

Моноблочная структура обеспечивает максимальную жесткость, быстрое ускорение, точность резки и простоту установки.

Программное обеспечение CAD-CAM разработано на основе анализа различных свойств материалов, режимов резки, возможностей режущего инструмента. В совокупности с механической прочностью станка позволяет достигать одной десятой миллиметра точности при наилучшем качестве.

Все направляющие и скользящие части защищены защитой ABS, чтобы гарантировать легкий, нержавеющий, звукоизоляционный, эргономичный и эстетичный результат.

Гибкость в работе обусловлена современной ЧПУ системой OSAI, разносторонним дружественным программным обеспечением DDX EASYSTONE.

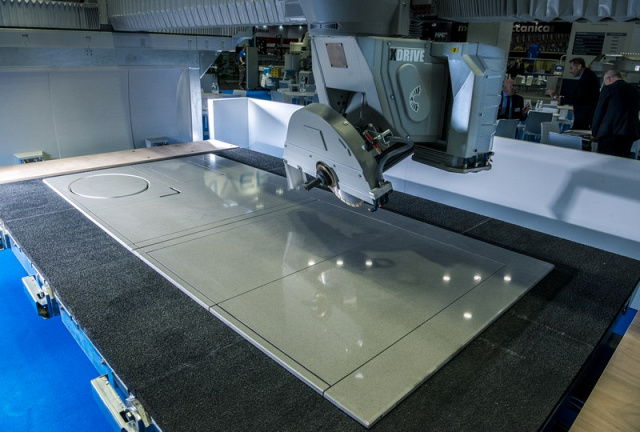

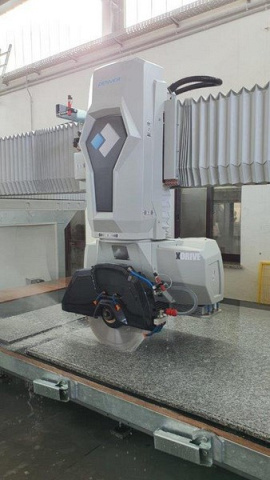

В станке применена фирменная запатентованная технология X - DRIVE. Она заключается в непрерывном контроле над центральной точкой инструмента и удержания её под углом 90 град. к обрабатываемой поверхности для достижения повышенной точности обработки.

Мощный шпиндель 13,2 кВт\18 л.с. (S6) с регулируемой скоростью до 6000 об\мин обеспечивает широчайший круг задач, используя сверла, концевые фрезы, торцевые резы и т.д.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Прямолинейные резы диском.
  • Криволинейные резы диском или фрезой.
  • Наклонные резы диском под углом от 0 до 90°.
  • Сверление в углах в едином цикле резки с диском.
  • Выборка материала из блока, обнижение с помощью фрез.
  • 3D профилирование диском или фрезой.
  • Барельефы, надписи, скульптуры, капители с помощью фрез.

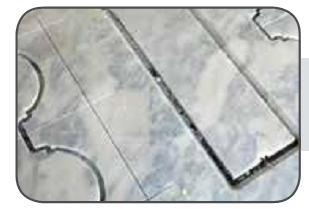

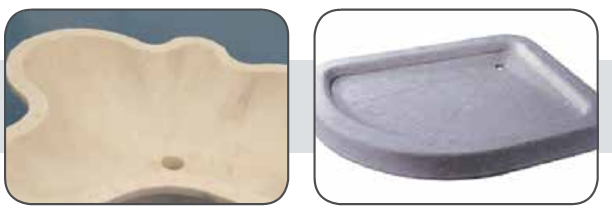

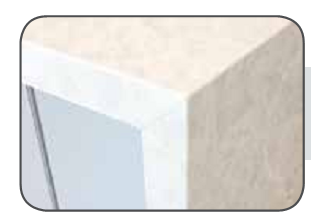

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ДВИГАТЕЛЬ

Мощность 18 л.с. / 13 кВт. с комплексным воздушным и водяным охлаждением, валом диаметром 50 / 90 мм и ABS пластиковым кожухом для пильного диска.

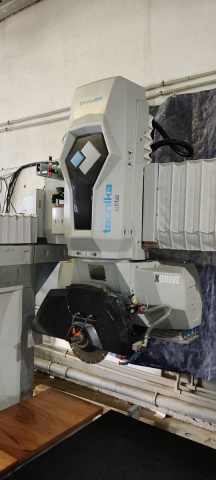

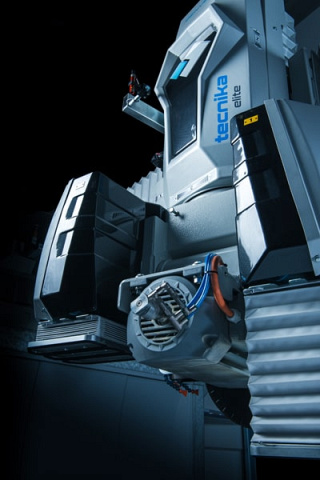

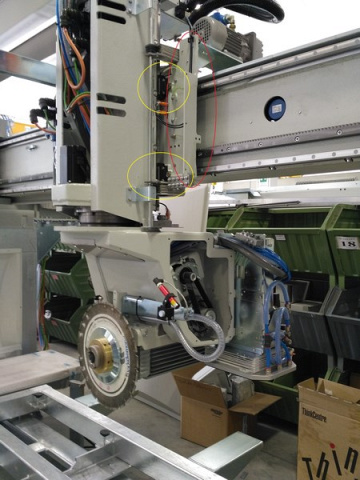

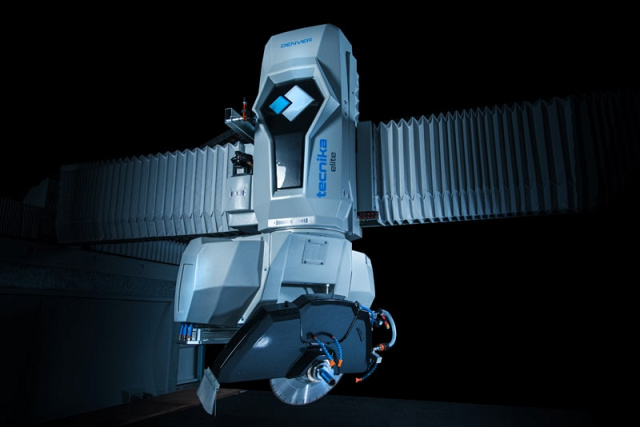

ПОВОРОТНЫЙ УЗЕЛ

Усиленный механизм вращения головы -3 - +363, с возможностью интерполяции по осям X, Y, C и A для автоматических диагональных резов под любым углом и сложного профилирования деталей.

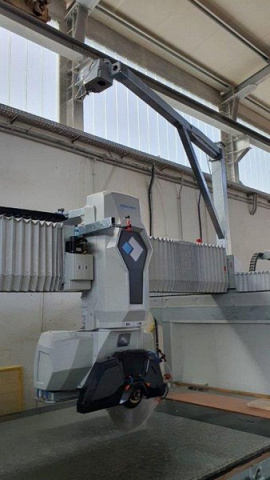

НАКЛОННЫЙ УЗЕЛ

Наклон шпинделя на угол от 0° до 90°.

Ось А, положение которой автоматически визуально отображается на экране, непрерывно интерполирована с осями X-Y-Z.

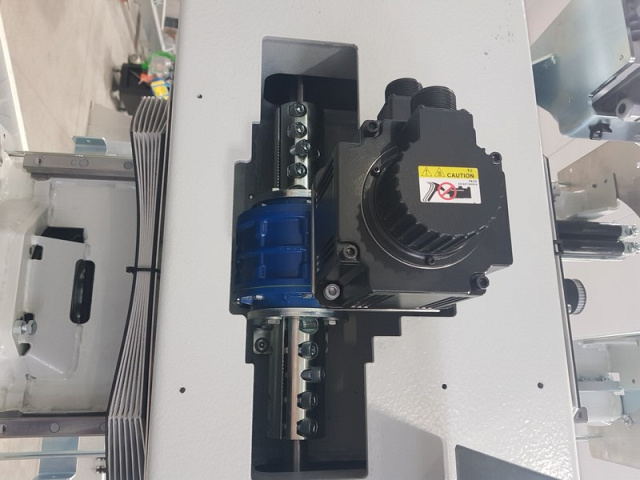

Бесщеточный мотор и привод высокой точности.

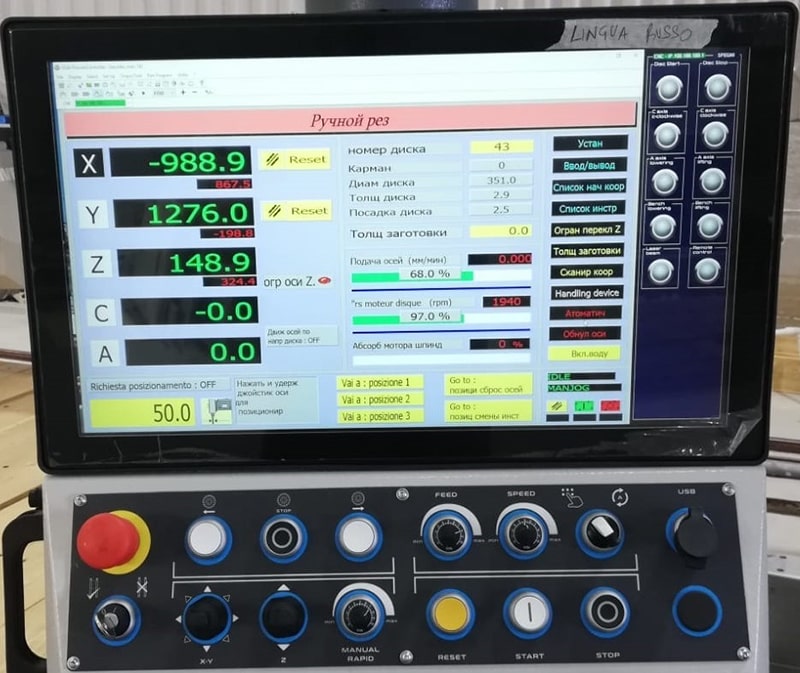

СИСТЕМА ЧПУ

Система ЧПУ состоит из:

  • Блока управления станком OSAI с ОС Windows 7.

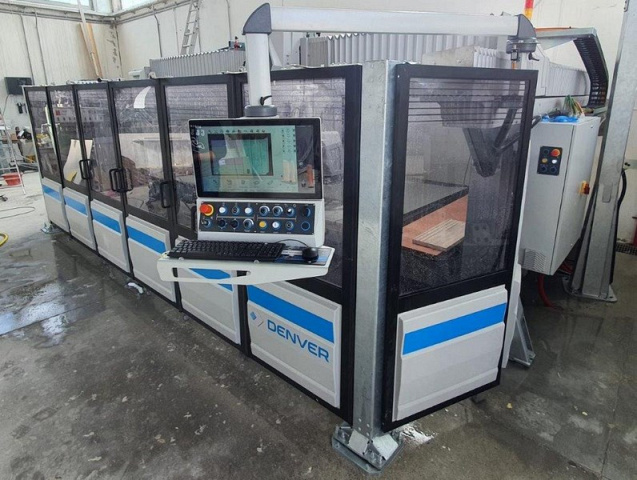

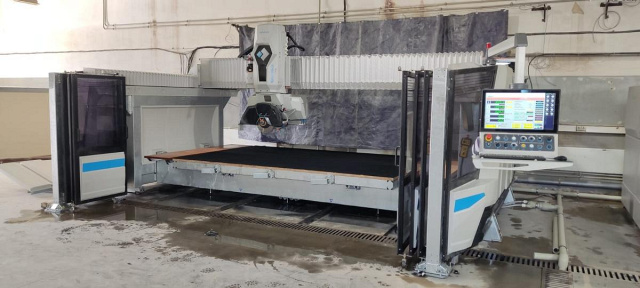

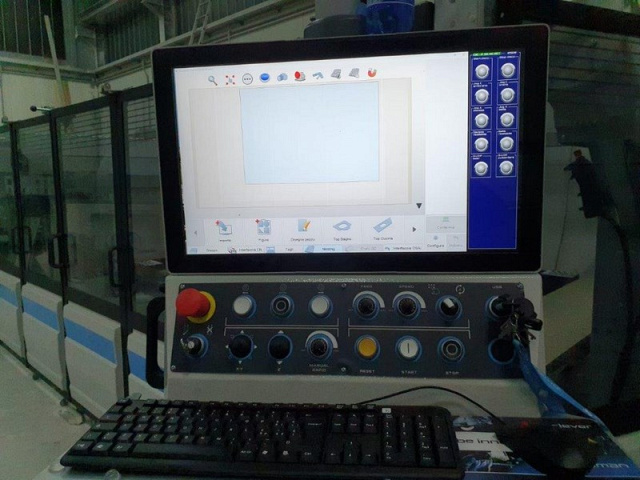

  • Консольного пульта управления с 21” сенсорным монитором.
  • FACILE Новейший русифицированный интерфейс визуального управления.

ПРОИЗВОДИТЕЛЬНОСТЬ

Эксклюзивные технические решения, разработанные компанией DENVER для своих тяжелых мостовых пил обеспечивают непревзойденную прочность, скорость резки более 4 м/мин. для 3 см. гранитных слэбов, низкие затраты на содержание станка и увеличенный срок службы, благодаря:

  • Централизованной системе смазки;
  • Усиленным подшипникам;
  • Усиленной конструкции из закаленной стали;
  • Не требующим замены шарикоподшипникам на высокоточных направляющих;
  • Верхней балке с ребрами жесткости, произведенной из высокопрочной стали и обеспечивающей максимальную прочность и точность;

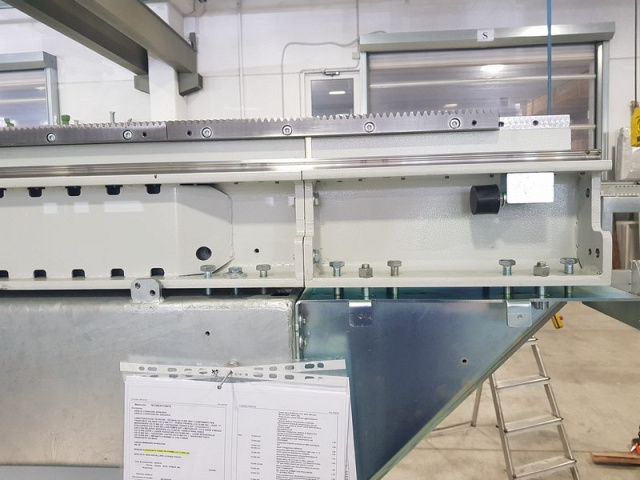

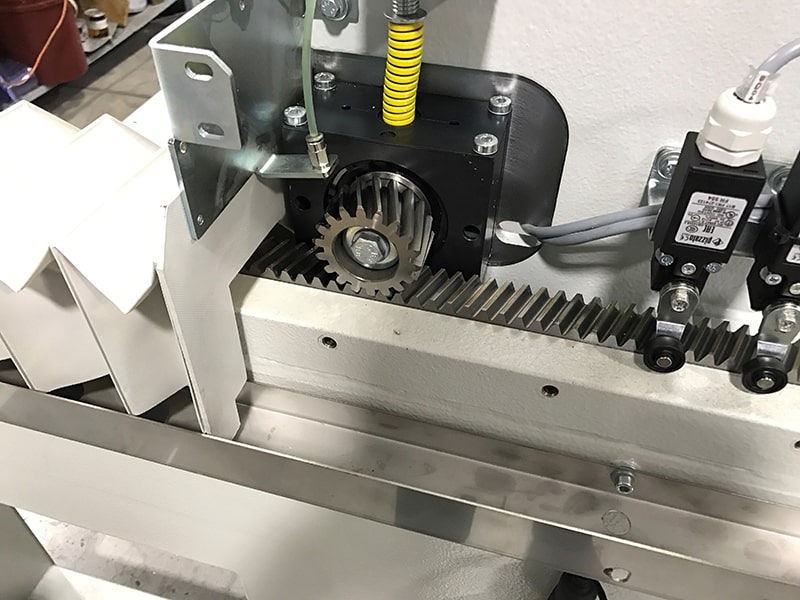

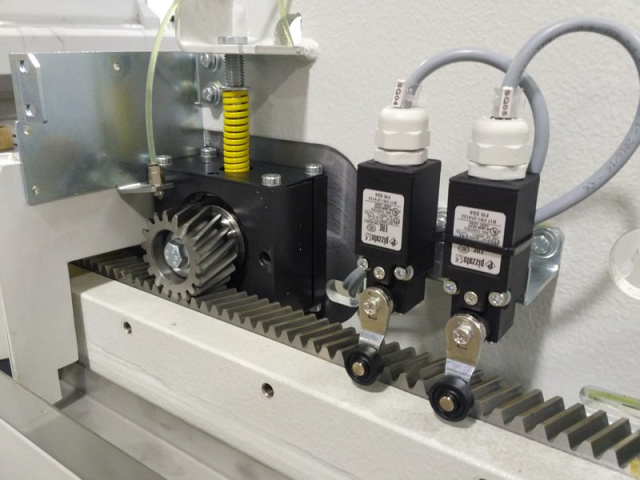

  • Запатентованной соединительной системе пружин и реечной трансмиссии;
  • Улучшенной антикоррозийной обработке с горячей оцинковкой и эпоксидным покрытием в два слоя.

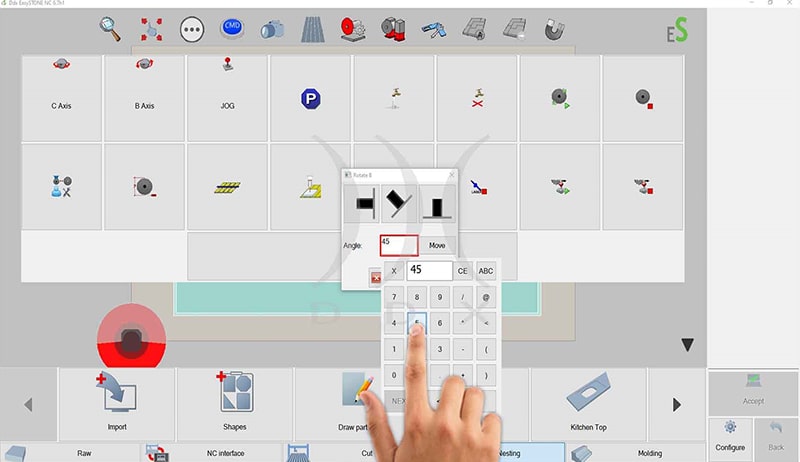

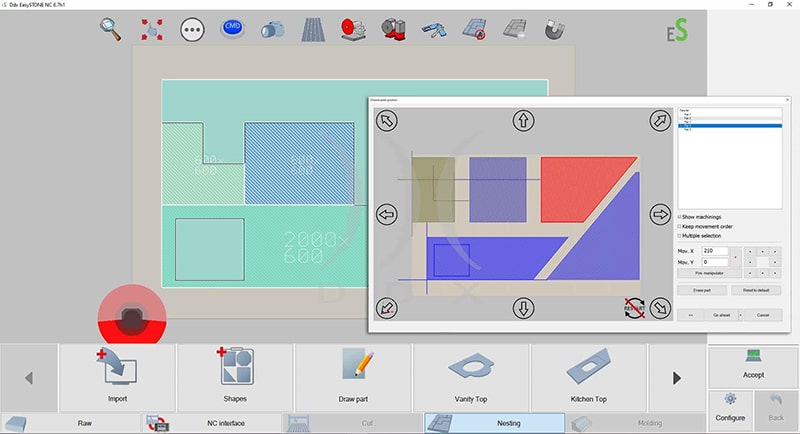

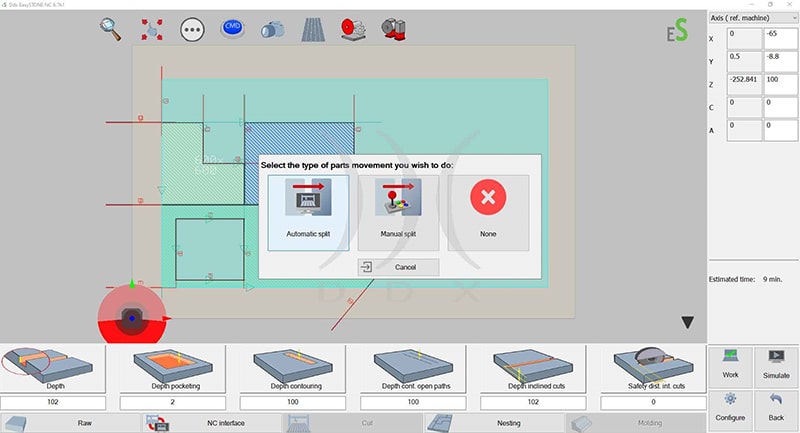

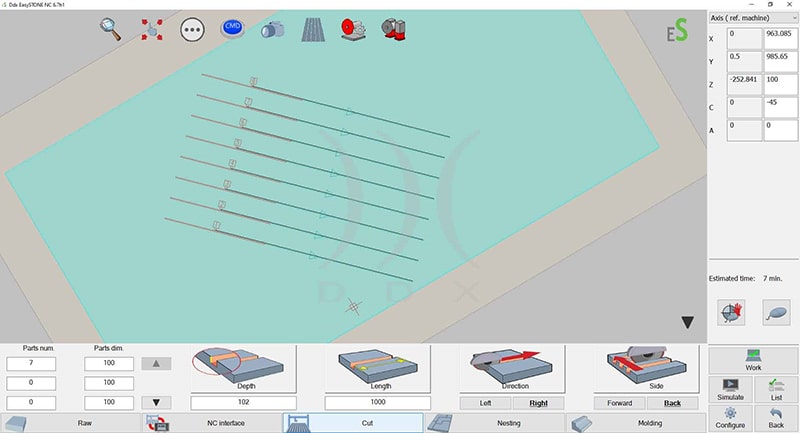

НОВЕЙШЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FACILE

Поддерживаемый функционал:

  • Простое черчение (от точки к точке);
  • Импорт файлов DXF;
  • Функция «МУЛЬТИ-СЛЭБ»;
  • 3-х осевое измерение толщины сляба и диаметра диска;
  • Автоматический нестинг;
  • Единичные и множественные резы диском;
  • Комбинированная резка диском и сверлом или фрезой;
  • Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы, вакуумных присосок;
  • Интерполяция по 4 осям, с возможной 5-й осью позиционирования;
  • Контроль параметров обработки в режиме реального времени.

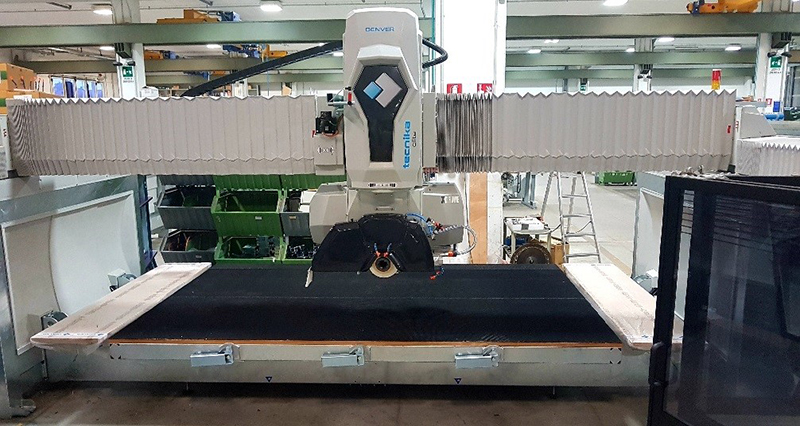

РЕЗИНОВОЕ ПОКРЫТИЕ РАБОЧЕГО СТОЛА

Покрытие изготовлено из специальной упругой резины.

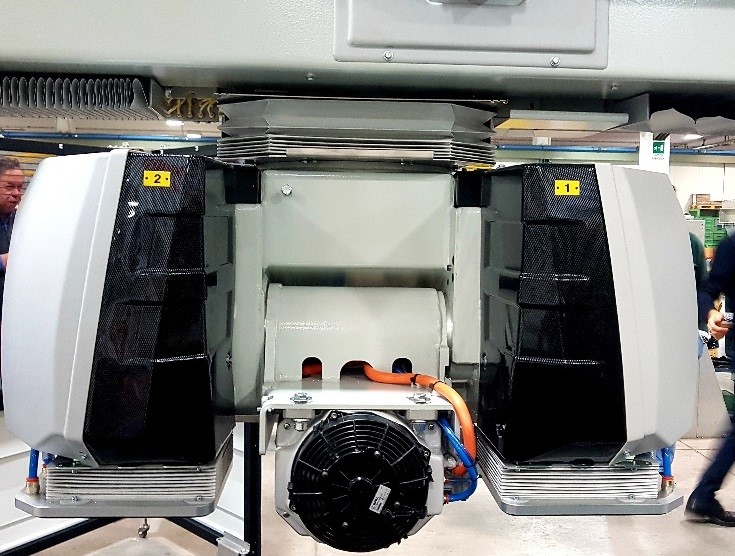

X-MOTION ВАКУУМНЫЕ ПРИСОСКИ ДЛЯ ПЕРЕМЕЩЕНИЯ ЗАГОТОВОК

Запатентованная система создания вакуума для оптимального захвата отрезанных частей.

Присоски необходимы для того чтобы освободить оператора от ручной разгрузки заготовок в течение цикла резки (например разъединить отрезанные части для предотвращения зарезания диском) .

Блок управляется независимым вакуумным насосом через программное обеспечение.

Минимальные размеры переносимых заготовок 2 х 3 см



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ВЫНОСНОЙ ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

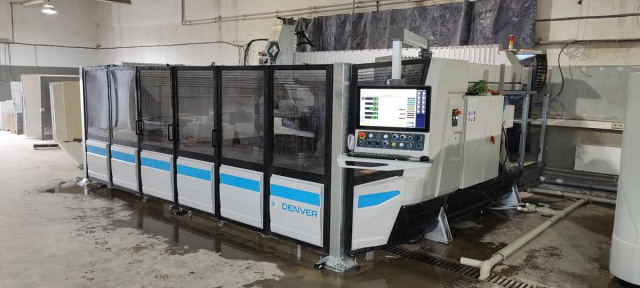

РАЗДВИЖНЫЕ ЗАЩИТНЫЕ ДВЕРИ БЕЗОПАСНОСТИ

В модели ELITE

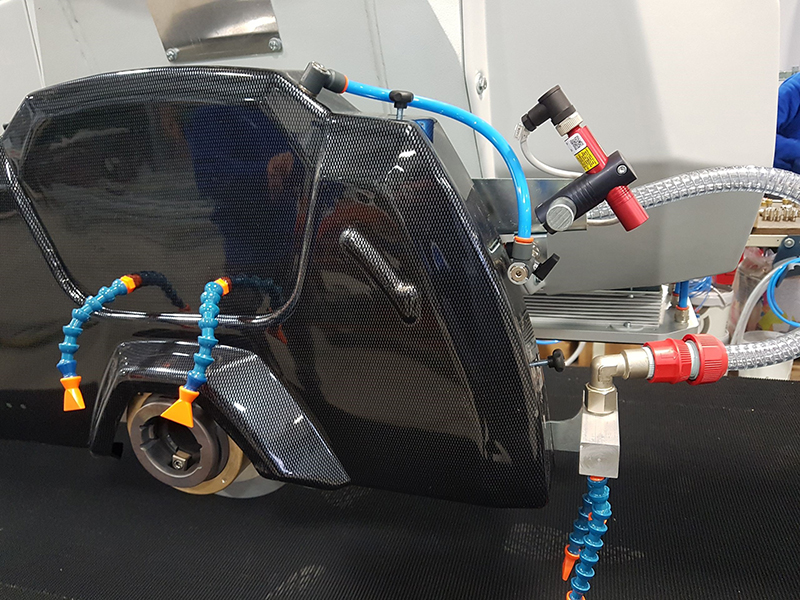

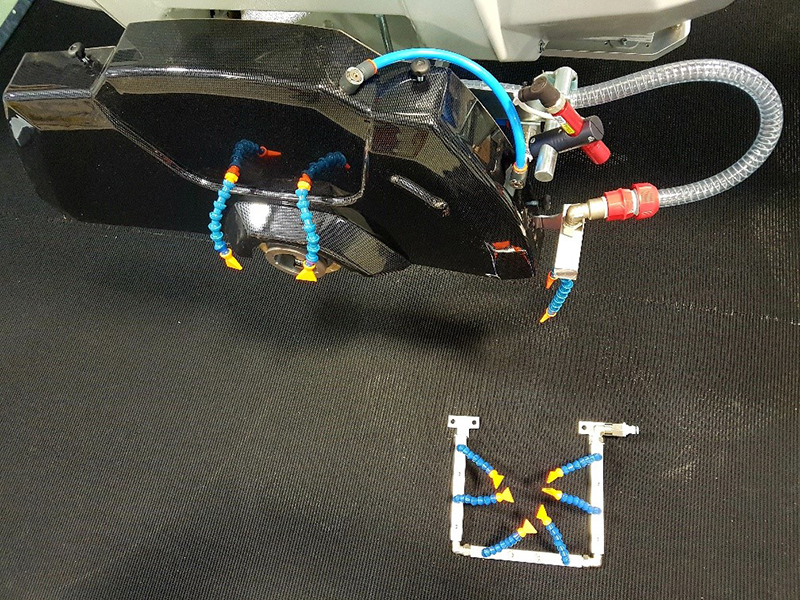

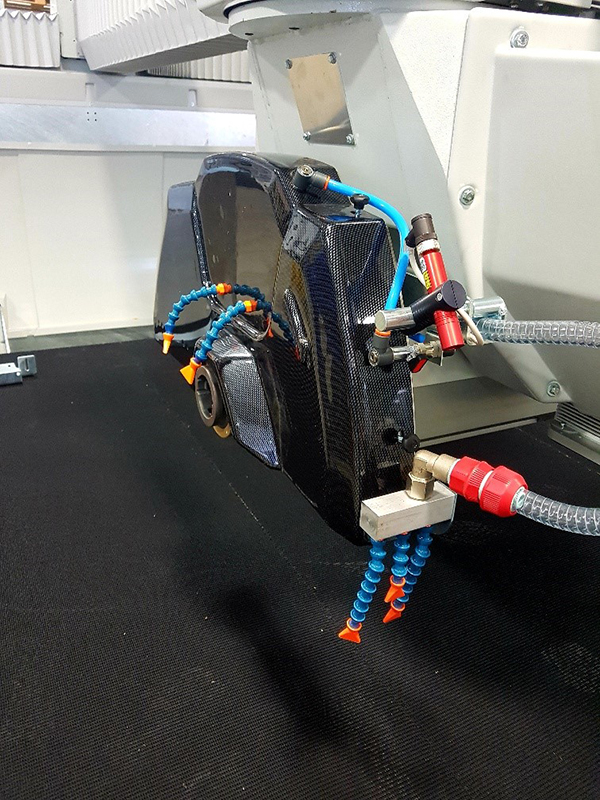

КОЖУХ ДЛЯ ДИСКА Ø625 ММ
ШПИНДЕЛЬ МОЩНОСТЬЮ 13 КВТ

В модели LAB

Настраиваемая скорость вращения (до 6000 об/мин.) посадка Ø50 мм. внутренняя резьба 1/2 GAS

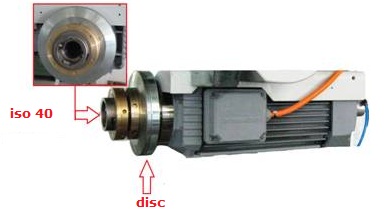

ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 13 КВТ

В модели ELITE

Настраиваемая скорость вращения (до 6000 об/мин.) посадка Ø90 мм. и крепление ISO40 для конусов.

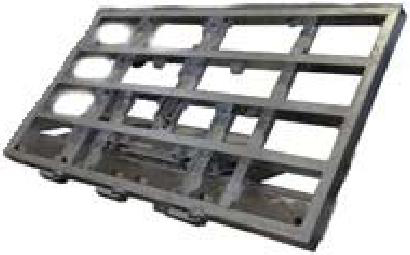

ГИДРАВЛИЧЕСКИЙ НАКЛОНЯЕМЫЙ СТОЛ
РЕЗИНОВОЕ ПОКРЫТИЕ ДЛЯ СТОЛА
ВАКУУМНАЯ СИСТЕМА X-MOTION ДЛЯ ПЕРЕМЕЩЕНИЯ ДЕТАЛЕЙ

В модели ELITE

Система обеспечивает полностью автоматический цикл раскроя каменных заготовок (автоматический нестинг), что позволяет увеличить производительность более чем на 40%!

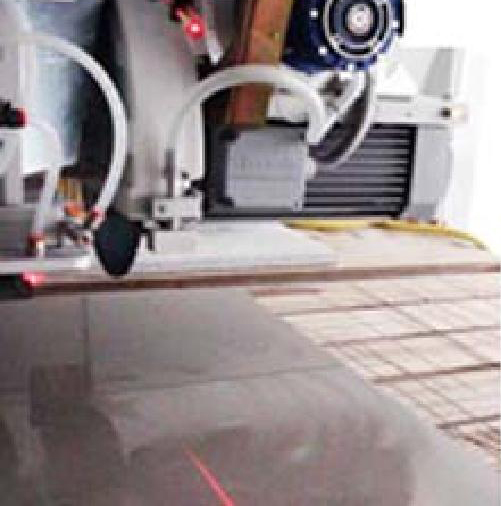

ЛАЗЕРНАЯ ЛИНЕЙКА CLASS III R УСТАНАВЛИВАЕТСЯ НА КОЖУХ ПИЛЬНОГО ДИСКА
АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ЩУП ДЛЯ ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ СЛЯБА
АВТОМАТИЧЕСКИЙ КОНТАКТНЫЙ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ДИСКА, А ТАКЖЕ ДЛИНЫ ФРЕЗ, СВЁРЕЛ
ЛАЗЕР ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВКИ ИЛИ ШАБЛОНА



ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Резиновое покрытие для стола

Только для модели LAB

Поворот шпинделя на угол от -3° до 363°

Только для модели LAB

EASYSTONE NC PHOTO для фотосъемки с установкой цифровой камеры

Увеличивает высоту машины.

Функционал:

  • Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости;
  • Преобразует изображение в CAD-файл для оптимизации раскроя;
  • Увеличивает высоту машины.
EASYSTONE NC программное обеспечение для выборки фрезами

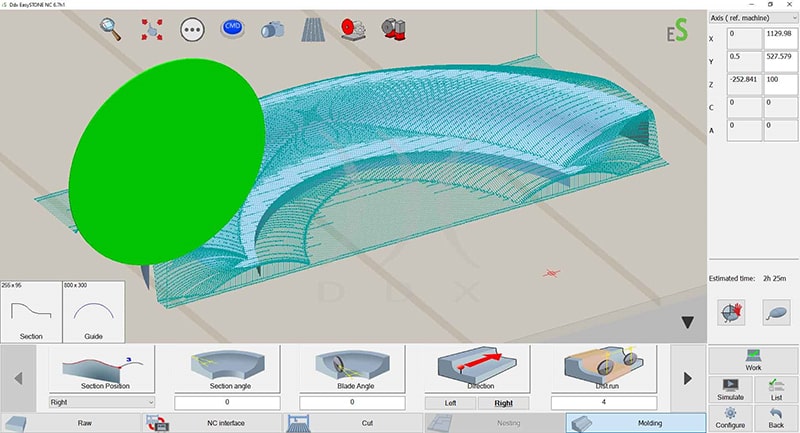

EASYSTONE NC программное обеспечение для консольного пульта управления для работы с блоками (карнизы)

  • Линейные и криволинейные карнизы с диском в вертикальном положении;
  • Линейные карнизы с диском в горизонтальном положении;
  • Черновая и чистовая зачистка диском с 3-осевой интерполяцией по осям X, Y, Z;
  • Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями.
EASYSTONE CAD-CAM для изготовления памятников (гравировка, фрезеровка барельефов, резьб), текстуры

  • 3-осевые черновые и чистовые операции с резьбовыми фрезами.
  • V-образная гравировка.
  • IGES, STL, STEP, 3DM, импорт файлов изображений с интерполяцией по осям X, Y, Z.
  • Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

Библиотека готовых 3D моделей
EASYSTONE CAD-CAM Программное обеспечение для работы фрезами

  • Линейные и криволинейные карнизы с диском в вертикальном положении.
  • Линейные карнизы с диском в горизонтальном положении.
  • Черновая и чистовая зачистка диском и фрезой.
  • Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями руководящими принципами в плане и разделе).
  • Контроль последовательности инструментов (кухонные столешницы, душевые поддоны).

Не поддерживает барельефы и текстуры.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

EASYSTONE PHOTO Система фотосъемки с установкой цифровой камеры

Функционал:

  • Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости.
  • Преобразует изображение в CAD-файл для оптимизации раскроя.
  • Увеличивает высоту машины.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

EASYSTONE CAD-CAM Программное обеспечение для работы с диском

Функционал:

  • 2D черчение.
  • Импорт файлов DXF.
  • CAD-CAM в единой среде.
  • Функция «МУЛЬТИ-СЛЕБ».
  • Автоматический нестинг.
  • 3-осевое фрезерование, профилирование и сверление.
  • Циклы резки в 3 осях.
  • Управление толщиномером в 3 осях.
  • Прямые карнизы (с интерполяцией по оси Z) с диском в вертикальном положении.
  • Прямые карнизы с диском в горизонтальном положении, а также криволинейные карнизы с интерполяцией по оси С.
  • Интерполяция по 4 осям, с возможной 5-й осью позиционирования.
  • Контроль параметров обработки в режиме реального времени.
EASYSTONE CAD 2D Программное обеспечение для создания 2D чертежей
EASYSTONE PC X-MOTION ПО для работы с присосками

Только для модели ELITE

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском ИЛИ EASYSTONE CAD-CAM для 3D изделий в 5 осях.

EASYSTONE PERFORMER CAD-CAM для 3D изделий в 5 осях

Только для модели ELITE

Функционал:

  • 2D черчение + 3D черчение.
  • CAD-CAM в единой среде.
  • Функция «МУЛЬТИ-СЛЭБ».
  • Автоматический нестинг.
  • Фрезерование, профилирование, сверление и черновая обработка в 3-х осях (только пальчиковыми фрезами).
  • Резка диском в 3 и 5 осях (5 ось только для позиционирования).
  • Управление толщиномером в 3 осях.
  • Интерполяция до 5 осей.
  • Контроллер процесса для просмотра параметров обработки в реальном времени.
  • 5-осевые черновые и чистовые операции с фрезами.
  • Управление последовательностью инструментов (кухонные столешницы, душевые поддоны, монолитные блоки).
  • 5-осевые черновые и чистовые операции с резьбовыми фрезами.
  • V-образные канавки, барельефы и текстуры.
  • IGES, STL, STEP, 3DM, импорт файлов изображений.
  • Виртуальное фрезерование с имитацией траектории движения инструмента и визуализацией работы вакуумных присосок.

Включает в себя:

  • EASYSTONE CAD-CAM Программное обеспечение для работы с диском.
  • EASYSTONE CAD-CAM для изготовления памятников (гравировка, фрезеровка барельефов, резьб), текстуры.
  • EASYSTONE CAD-CAM Программное обеспечение для работы фрезами.
