НАЗНАЧЕНИЕ:
Предназначен для двухсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профиль-ные работы могут выполняться боковыми шпинделями.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предназначен для обработки изделий из МДФ, двутавровой балки, инженерной доски и т. п.

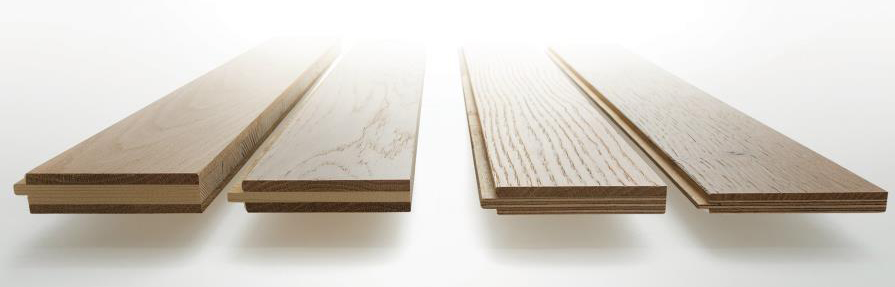

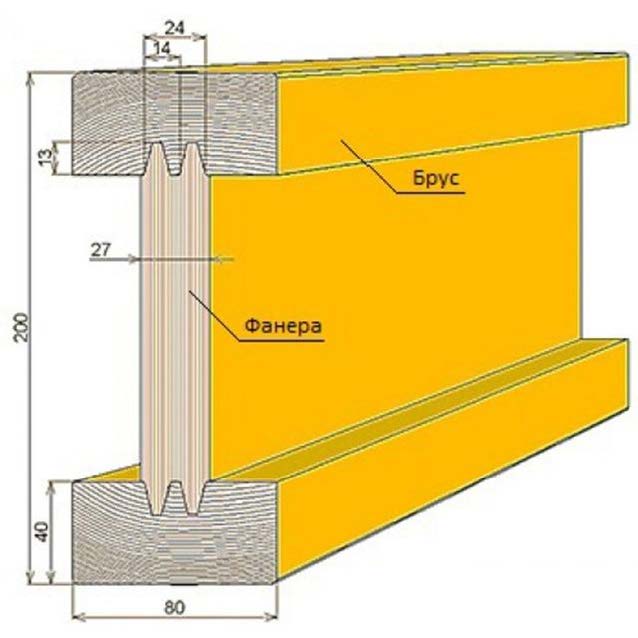

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

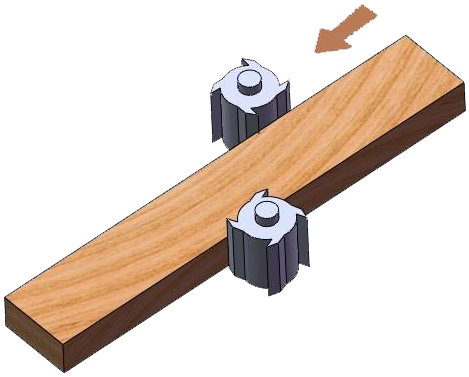

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

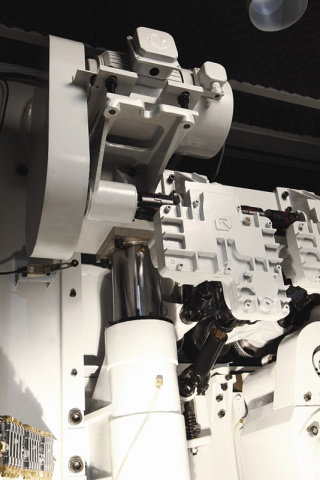

| | ШПИНДЕЛИ Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
| | ПОДШИПНИКИ Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации. |
| | СТАНИНА На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
| | ХРОМИРОВАННЫЙ СТОЛ Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
| | ПАНЕЛЬ УПРАВЛЕНИЯ Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм. |

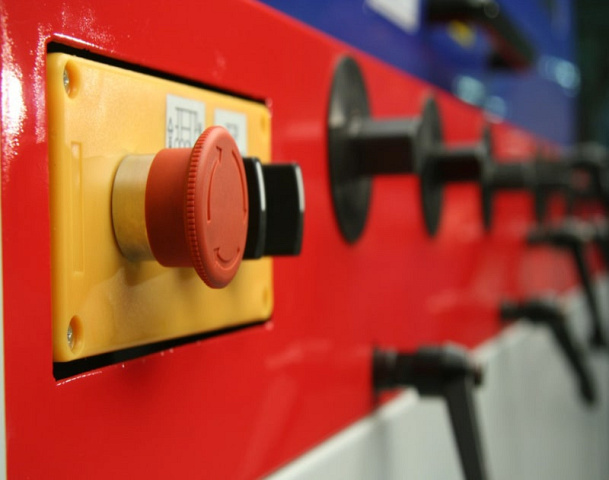

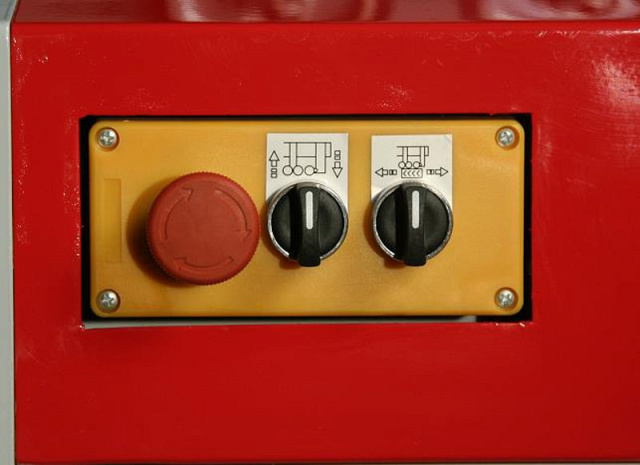

| | ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ Дополнительная пульт управления, установленный на передней части станины, необходима для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки. |
| | РЕДУКТОРЫ Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |

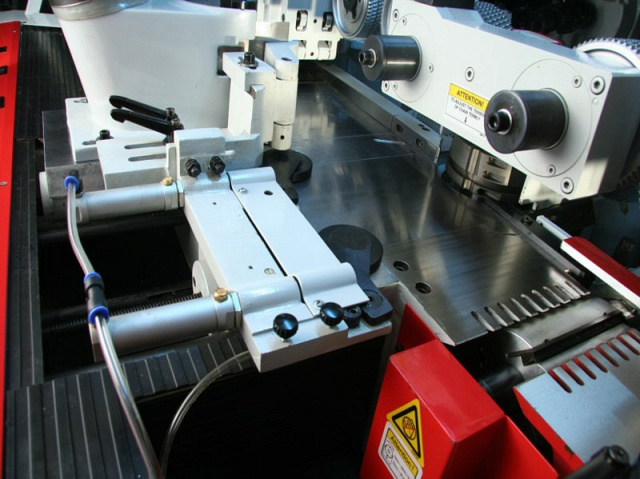

| | БОКОВОЙ ПРИЖИМ Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение. |
| | ИНВЕРТОР Электронная система регулировки скорости подачи (инвертор). Позволяет плавно регулировать скорость по-дачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 6 до 30 м/мин. |
| | АВТОМАТИЧЕСКИЙ КОНВЕЙЕР По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок. |
| | НАПРАВЛЯЮЩИЕ ОПОРЫ Цилиндрические направляющие, раз-несенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массив-ные заготовки на протяжении всей смены и более. |
| | ЭЛЕКТРОКОМПОНЕНТЫ При изготовлении станка используется одна из самых надежных в мире электрокомпонентов SCHNEIDER Electric. |

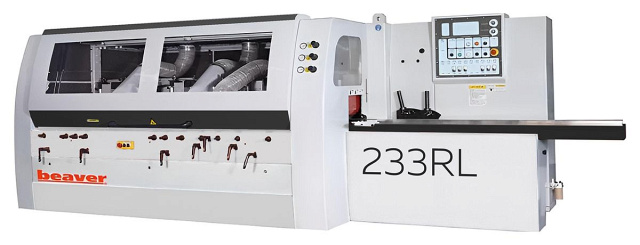

Модель
BEAVER 233RL
Размеры обрабатываемых заготовок
Ширина (при диаметре 110 мм), мм
2 - 330 (230)
Мощность двигателей, кВт
правого шпинделя
5,5
левого шпинделя
7,5
Габаритные размеры:
Длина, мм
2500
Ширина, мм
1850
Высота, мм
1730
Вес, кг
3000
