Система автоматической подачи-приёма заготовок АСП-6 Подающая часть линии

• Рольганг приводной со сбрасывателем - 1 шт.;
• Пластинчатый транспортёр - 1 шт.;
• Автоподатчик - 1 шт.;
• Транспортер поперечный с приёмником - 1 шт.

1. Рольганг;
2. Транспортер поперечный;
3. Автоподатчик;
4. Ролики;
5. Привод рольганга;
6. Конечный выключатель;
7. Направляющая конечного выключателя;
8. Сталкиватель;
9. Цепь пластинчатая;
10. Привод транспортера пластинчатого;
11. Приводной вал пластинчатых цепей;
12. Линейка упорная продольная;
13. Линейка упорная поперечная;
14. Ограничитель высоты заготовки.

Заготовка движется за счет роликов (поз. 4) по рольгангу (поз. 1) до конечного выключателя (поз. 6), который регулируется по длине заготовки, перемещаясь по направляющей (поз. 7). Затем сталкиваетель (поз. 8) посредством пневмоцилиндров перемещает их на транспортер поперечный (поз. 2) Для длин заготовок от 2 до 3 метров, работают пневмоцилиндры №1 и №2, а пневмоцилиндр №3 перекрывается.

Если длина заготовки от 3 до 4,5 метров, работают пневмоцилиндры №1 и №2, смещенный на расстояние 1500 мм, цилиндр №3 перекрыт. При длине заготовок от 4,5 до 6 метров включается пневмоцилиндр №3. Заготовка движется по цепи пластинчатой (поз. 9) до линейки упорной продольной (поз. 12), далее проходит под ограничителем высоты заготовки (поз. 14), который регулируется по толщине заготовки + 5мм, чтобы избежать их наложения друг на друга. Линейка упорная поперечная (поз.13) выравнивает торцы заготовок и ограничивает подачу двух заготовок одновременно. Заготовка с помощью автоподатчика идет на дальнейшую обработку. Автоподатчик выставляется относительно транспортера поперечного в одной плоскости с пластинчатой цепью. Задержка срабатывания прижима автоподатчика с помощью фотоэлемента регулируется реле времени, установленном в электрическом щите, и выбирается в зависимости от скорости дальнейшей обработки.

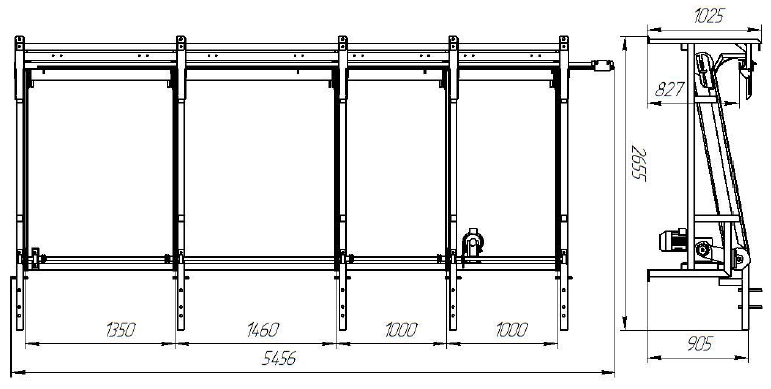

Обработанная доска поступает из станка и движется вдоль направляющих (поз.7 и 8) Толщина принимаемого материала регулируется упором (поз.9) с помощью винтов (поз.10). Как только доска выходит из под упора (поз.9) под действием собственного веса она переворачивается и скатывается по отбойникам на направляющие с ремнями. Ремни производят транспортировку сортируемого материала на рабочую поверхность (поз.13). Оператор в ручную производит разбраковку доски по сортам, прижимая ее к упору (поз. 14). Винт (поз.11) позволяет настроить положение направляющих по высоте. С помощью шпилек (поз.12) и гаек к ним производится натяжка ремней.

Рольганг приводной со сбрасывателем, пластинчатый транспортёр, транспортёр поперечный
